12mm SDJC für DCMT Wendeplatten, flache Ausführung, links, Gesamtlänge 110mm, Schneidenhöhe 20mm - Teknik Makina

Klemmhalter SDJC für DCMT Wendeplatten von Teknik Makina

Der Klemmhalter SDJC für DCMT Wendeplatten ist eine flache Ausführung zur sicheren Fixierung von DCMT 11T3 Wendeplatten bei Linkschnitt und bietet robuste Einspannung für präzise Zerspanungsaufgaben.

• Für DCMT 11T3 Wendeplatten geeignet
• Flache Ausführung für beengte Arbeitsräume
• Schnittwinkel 93° für präzise Bearbeitung
• Gesamtlänge 110 mm für stabile Einspannung
• Torx T15 Befestigung mit M3,5x8,5 Schraube

Präzise Schnittführung durch stabile Klemmung

Der Klemmhalter sorgt durch seine konstruktive Auslegung für eine gleichbleibende Werkzeuglage und damit für wiederholbare Schnitte bei Serienfertigung. Die Kombination aus Schnittwinkel 93° und der passenden Auflage für DCMT 11T3 Wendeplatten reduziert Vibrationen und ermöglicht saubere Schnittkanten. Anwender profitieren von einer höheren Maßhaltigkeit und länger nutzbaren Schneidkanten, weil sich die Schneidkraft gleichmäßig über die Klemmfläche verteilt.

Kompakte Bauform erleichtert den Einsatz in beengten Bereichen

Mit einer Breite von 12 mm und einer Höhe von 12 mm ist die flache Ausführung ideal für Aufgaben, bei denen wenig Einbauraum zur Verfügung steht. Die Gesamtlänge 110 mm ermöglicht dennoch ausreichende Hebelwirkung für stabile Einspannung ohne unnötigen Platzbedarf. Die geringe Bauhöhe hilft, Engstellen an Drehmaschinen zu erreichen und erweitert dadurch die Anwendungsflexibilität in Werkstatt und Fertigung.

Sichere Befestigung, einfache Montage

Die Befestigung erfolgt über einen Torx-Anschluss, der mit Torx T15 Werkzeug schnell und kraftschlüssig montiert werden kann. Die verwendete Schraube M3,5x8,5 gewährleistet feste Verbindung zwischen Halter und Wendeplatte; die optionale U Platte TA030 wird mit einer M5 Schraube fixiert. Diese Kombination aus Normteilen erleichtert den Ersatzteilwechsel und reduziert Stillstandszeiten bei Werkzeugwechsel.

Konzipiert für professionelle Anwender und vielseitige Einsatzfelder

Der Klemmhalter richtet sich an mechanische Werkstätten, Lohnfertiger und industrielle Produktionslinien, die Wert auf präzise und reproduzierbare Zerspanung legen. Die Schneidehöhe 20 mm und die linksschnittige Auslegung bieten klare Einsatzparameter, sodass Einrichter und Programmierer die Werkzeugwege zuverlässig planen können. Als Produkt von Teknik Makina ist der Halter auf Langlebigkeit und robuste Nutzung ausgelegt.

Empfehlung: Für präzise und wirtschaftliche Zerspanung mit DCMT Wendeplatten empfiehlt sich der Einsatz des Klemmhalters von Teknik Makina — bei Fragen zur technischen Eignung oder für Beratung kontaktieren Sie METAV Werkzeuge per eMail info@metav-werkzeuge.com oder Telefon +49 2822 7131930

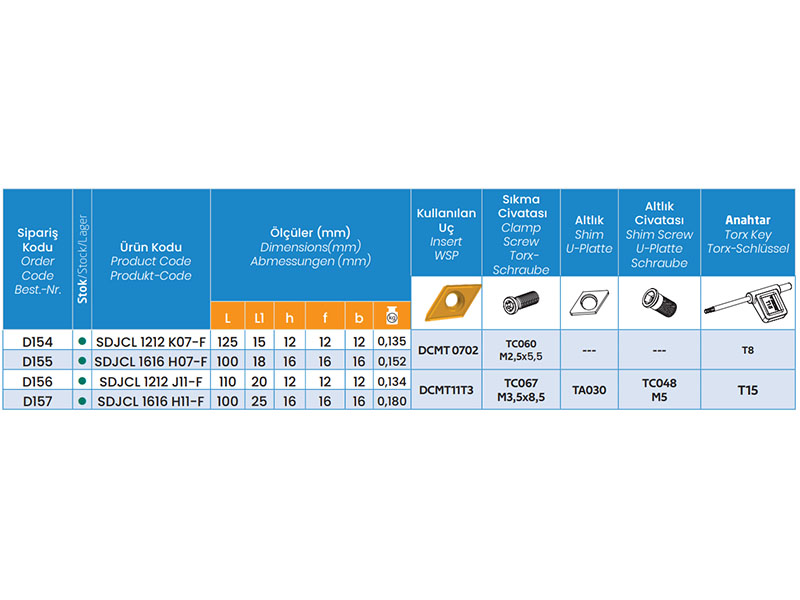

• Bezeichnung: Klemmhalter
• Marke: Teknik Makina
• SKU: D156TM
• Typ: SDJC für DCMT Wendeplatten, flache Ausführung
• Geeignet für Wendeplatten: DCMT 11T3
• Klemmhalter Bezeichnung ISO: SDJCL 1212
• Bohrstangen Bezeichnung: J11-F
• Breite: 12 mm
• Höhe: 12 mm
• Schneidkopf Breite: 12 mm
• Gesamtlänge: 110 mm
• Schneidenhöhe: 20 mm
• Schnittrichtung: links
• Schnittwinkel: 93°
• Torx Schlüssel: T15
• Torx Schraube: M3,5x8,5
• U Platte: TA030
• U Platte Schraube: M5
• Gewicht: 0.13 kg
• eClass: 21181004
• Hersteller oder Manufacturer: Teknik Makina, Nolu Sokak, No 9, Selcuklu, Türkei, eMail: info@teknik-makina.com
• Verantwortliche Person oder Responsible Person: Metav Werkzeuge GmbH, Parkring 45, 46446 Emmerich, eMail: info@metav-werkzeuge.com

FAQ

Wie kann der Klemmhalter an der Maschine montiert werden?
Die Montage des Klemmhalters von Teknik Makina erfolgt über den Torx Anschluss mit Torx T15 und der M3,5x8,5 Schraube; für die U Platte TA030 wird eine M5 Schraube verwendet, sodass ein schneller und sicherer Wechsel der DCMT Wendeplatten möglich ist.

Für welche Wendeplatten ist der Klemmhalter geeignet?
Der Klemmhalter SDJC für DCMT Wendeplatten ist speziell für DCMT 11T3 ausgelegt und bietet durch seine flache Ausführung sowie die definierte Schneidenhöhe 20 mm eine passende Grundlage für präzise Linksschnitt-Anwendungen.

Ist der Klemmhalter für den Einsatz in beengten Maschinensituationen geeignet?
Ja, die flache Ausführung mit 12 mm Breite und 12 mm Höhe sowie die Gesamtlänge 110 mm macht den Klemmhalter von Teknik Makina besonders geeignet für enge Einbauräume und komplizierte Werkzeuganordnungen.

Wen kann ich bei technischen Fragen zum Klemmhalter kontaktieren?
Bei technischen Fragen oder zur Klärung der Einsatzfähigkeit des Klemmhalters steht METAV Werkzeuge gern mit Beratung zur Verfügung; eMail info@metav-werkzeuge.com, Telefon +49 2822 7131930 oder WhatsApp +49 170 2837271.
