Präzise Winkelmessung für exakte Rechtwinkligkeit und Justage
Kontrollwinkel, Schlosserwinkel sowie Flanschwinkel dienen der sicheren Prüfung und Einstellung von rechtwinkligen Flächen und unterstützen die Fertigung durch verlässliche Justage und Referenzierung; ein Kontrollwinkel mit gehärteten und geläppten Messflächen ermöglicht dabei die Detektion kleinster Abweichungen, während das Sinuslineal und verstellbare Winkelmesser Winkel außerhalb der 90‑Grad‑Norm hochgenau bestimmen. Die Anwendung reicht von grober Anreißtechnik mit dem Schlosserwinkel über präzise Kontrolle nach DIN 875 bis zur robusten Ausrichtung von Flanschflächen in der Rohrleitungsfertigung. Regelmäßige Kalibrierung und Prüfung auf Verschleiß der Schenkel sichern dauerhaft genaue Messergebnisse und verhindern Passungsfehler in der Zerspanung. Die Kombination aus Kontrollwinkel, Sinuslineal und Flanschwinkel bietet Werkstätten eine effiziente Lösung für reproduzierbare Rechtwinkligkeit.
0-400mm Messsäule 90°, Stand‑ und Mantelfläche geschliffen, 0,005mm - Metav IndustryLine
0-500mm Messsäule 90°, 0,005mm, Standfläche und Mantelfläche geschliffen - Metav IndustryLine

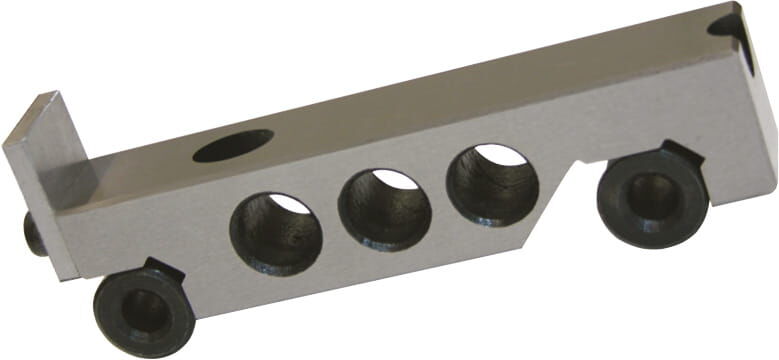

0-60° Sinuslineal 100 mm, mit Tabelle und Stützzylindern, Stahl gehärtet - Metav IndustryLine
0-60° Sinuslineal 200 mm, mit Tabelle und Stützzylindern, Stahl gehärtet - Metav IndustryLine
100 x 70 mm Anschlagwinkel mit Anschlag, DIN 875/1, Normalstahl - Metav IndustryLine
100 x 70 mm Anschlagwinkel mit Anschlag, DIN 875/2, 0,17 kg - Metav IndustryLine
100 x 70 mm Haarwinkel, Güte 00 DIN 875, flach, rostfrei, mit Holzkiste - Metav IndustryLine
100 x 70 mm Kontrollwinkel, flach, DIN 875/1, Normalstahl - Metav IndustryLine
1000 x 500 mm Flacher Schlosserwinkel, verzinkt, robust - Metav IndustryLine

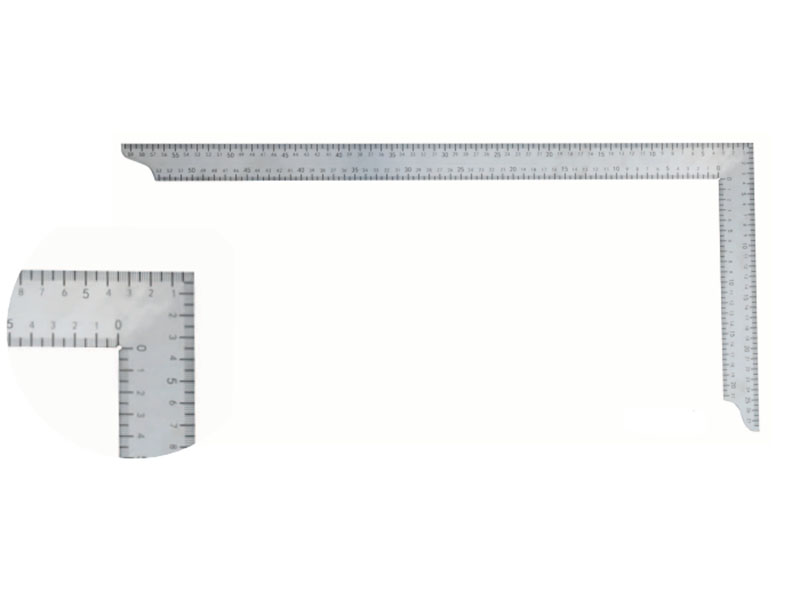

1000mm Zimmermannswinkel mit Anreißlöchern alle 5mm, 35x1,2mm, mm-Skalierung - Metav IndustryLine
1000x380mm Zimmermannswinkel, 35x1,2mm rostfrei, ohne Anreißlöcher - Metav IndustryLine
1000x500 mm Schlosserwinkel mit Anschlag, verzinkt, Spezialstahl, Werksnorm - Metav IndustryLine
100mm Mehrfach-Winkel mit 90°,45°,30°,120° Anschlag, Werksnorm 1/25° - Metav IndustryLine
100x100mm Achtkant‑Winkel 135°, Normalstahl, ohne Anschlag - Metav IndustryLine
100x100mm Sechskant‑Winkel 120°, Normalstahl, ohne Anschlag, 0,16 kg - Metav IndustryLine
100x63x16 mm Granitwinkel 90°, Güte 0, DIN 875/0, 0,34 kg - Metav IndustryLine
100x70 mm Anschlagwinkel, DIN 875/0, INOX, mit Anschlag - Metav IndustryLine
100x70 mm Anschlagwinkel, DIN 875/1, INOX, mit Anschlag - Metav IndustryLine
100x70 mm Anschlagwinkel, DIN 875/2, INOX, gehärtet, mit Anschlag, 0,16 kg - Metav IndustryLine
Präzise Winkelmessung für fehlerfreie Bauteile
Winkel sind zentrale Messmittel in der metallverarbeitenden Fertigung, weil bereits kleinste Abweichungen von der Sollgeometrie zu Passungsfehlern und Funktionsmängeln führen. In Werkstatt und Produktion kommen dabei sowohl einfache Winkelmesser als auch spezialisierte Kontrollwinkel und Anschlagwinkel zum Einsatz, je nach Genauigkeitsanforderung.
Technische Einordnung und Anwendungsszenarien
Für grobe Anreißarbeiten und die schnelle Sichtprüfung wird häufig ein Anschlagwinkel oder ein Schlosserwinkel genutzt; diese Ausführung eignet sich nicht für hochpräzise Fertigungsteile. Wenn höhere Genauigkeit gefordert ist, bietet ein gehärteter und geläppter Kontrollwinkel mit Messgenauigkeiten nach DIN 875 sichere Befunde. Bei der Prüfung wird oft das Lichtspaltverfahren eingesetzt; ungleichmäßige Spalte zwischen Winkel und Werkstück deuten unmittelbar auf Formfehler hin. Zur exakten Bestimmung von abweichenden Winkeln können außerdem Sinuslineal-Methoden oder verstellbare Winkelmesser verwendet werden, die trigonometrische Bestimmungen im Sekundenbereich erlauben.
Konkreter Nutzen für Produktion und Werkstatt
Optimieren Sie Fertigungsqualität und Prüfroutinen mit passenden Winkel-Lösungen:
- Erhöhung der Bauteilqualität durch lappte und gehärtete Messflächen; DIN 875 Konformität gewährleistet Vergleichbarkeit.
- Reduzierung von Nacharbeit durch frühzeitige Detektion von Rechtwinkligkeitsfehlern mit dem Lichtspaltverfahren.
- Stabilere Montage und Ausrichtung an runden Geometrien dank massiver Anschlagwinkel und speziell geformter Flanschaufnahmen.
- Hohe Messpräzision mit Sinuslineal-Gestaltungen für Winkelbestimmungen im Sekundenbereich.
- Verlängerte Standzeit und verlässliche Prüfergebnisse durch regelmäßige Kontrolle von Ebenheit und Schenkelverschleiß.
Warum Metav als Ihr Partner die clevere Wahl ist
Metav aus Emmerich kombiniert jahrzehntelange Fachkompetenz mit einem Qualitätsfilter für den europäischen Markt. Als erfahrener Präzisionspartner bietet Metav ein lückenloses Sortiment an Winkel-Lösungen und Messmitteln, ergänzt durch logistische Zuverlässigkeit und ein breites Lagerbestandkonzept. Vertrauen Sie auf Metav, wenn Sie Präzision, Verfügbarkeit und Fachberatung in einem bündeln möchten.
Kurz zusammengefasst
Für exakte Rechtwinkligkeitsprüfungen und sichere Winkelbestimmungen sind Winkel, Winkelmesser und Kontrollwinkel unverzichtbar. Metav liefert passende Lösungen für jede Genauigkeitsanforderung und unterstützt Werkstatt und Produktion mit Fachkompetenz aus Emmerich.
FAQ
Welche Genauigkeitsklassen sind bei Kontrollwinkeln relevant?
Kontrollwinkel werden in verschiedenen Genauigkeitsklassen nach DIN 875 gefertigt; Metav bietet Prüfmittel, die diese Klassen erfüllen und so reproduzierbare Messergebnisse in der Fertigung sicherstellen.
Wann reicht ein Anschlagwinkel, und wann ist ein Kontrollwinkel notwendig?
Ein Anschlagwinkel ist für grobe Anreißtechniken und einfache Sichtprüfungen ausreichend. Wenn Formfehler im Sekundenbereich oder verlässliche Rechtwinkligkeitsnachweise erforderlich sind, empfiehlt Metav den Einsatz von kontrollierten Kontrollwinkel-Ausführungen.
Wie wird das Lichtspaltverfahren praktisch angewendet?
Beim Lichtspaltverfahren wird der Winkel gegen das Werkstück gehalten und eine Lichtquelle genutzt; ungleichmäßige Spalte zeigen sofortige Abweichungen. Metav empfiehlt regelmäßige Kontrolle der Schenkeloberflächen vor der Messung.
Kann ein Sinuslineal auch in der Serienfertigung eingesetzt werden?
Ja. Ein Sinuslineal ermöglicht trigonometrische Winkelbestimmungen mit hoher Genauigkeit und eignet sich besonders für Kalibrieraufgaben und Prüfprozesse mit engen Toleranzen. Metav liefert geeignete Ausführungen und Beratung für den produktiven Einsatz.
