Messzellen für präzise industrielle Wägung und Kraftmessung
Messzellen dienen dazu, mechanische Kräfte in exakte elektrische Signale umzuwandeln und bieten damit die Grundlage für zuverlässige Wägesysteme, Dosieranlagen und Kraftmesslösungen in der Fertigung. Die robusten Biegebalken- und Blockbauformen aus widerstandsfähigem Metall gewährleisten hohe Langzeitstabilität und ermöglichen genaue Messwerte selbst unter rauen Produktionsbedingungen. Dank einfacher Integration in SPS und Auswertegeräte unterstützen Messzellen die automatisierte Prozessüberwachung und sorgen für konsistente Qualitätskontrollen durch Dehnungsmessstreifen, elektrische Signalausgabe und wartungsarme Konstruktion.
500 g Zug- und Druck-Kraftmesszelle aus Edelstahl, sehr niedrige Bauform, IP 66, CE/RoHS konform - KERN
Kombinieren Sie kompakte Präzision, robuste Edelstahlbauweise und IP66-Schutz für verlässliche Kraftmessungen; beziehen Sie die Messzelle direkt über Metav oder fragen Sie unsere technische Beratung für individuelle Einsatzszenarien an. Zug- und Druck-Kraftmesszelle von KERN Die KERN Zug- und Druck-Kraftmesszelle ist eine kompakte Lösung für präzise Zug- und Druckmessungen in Prüfständen und Automationsanlagen. KERN Zug- und Druck-Kraftmesszelle »CO.0.5-Y5« Sehr niedrige Bauform für begrenzte Einbauräume Edelstahlgehäuse für korrosionsbeständige Messungen Schutzart IP66 schützt vor Staub und Strahlwasser Nennlast 500 g / 5 N, geeignet für Prüftechnik Kompakte Präzision für integrierte Prüfaufgaben Die KERN Zug- und Druck-Kraftmesszelle zeichnet sich durch eine sehr niedrige Bauform und eine Nennlast 500 g aus, wodurch sich die Zelle optimal für platzbeschränkte Prüfstände eignet. Durch die präzise OIML Klasse G1 werden reproduzierbare Messwerte unterstützt, was besonders in der Kalibriertechnik und Forschung und Entwicklung von Bedeutung ist. Die kompakte Bauweise erleichtert die Integration in bestehende Messsysteme und reduziert mechanische Störeinflüsse bei kurzen Hebelverhältnissen. Robuste Ausführung für industrielle Umgebungen Das Gehäuse aus Edelstahl und die Schutzart IP66 (Staub- und Strahlwasserschutz) machen die Messzelle widerstandsfähig gegenüber rauen Umgebungsbedingungen in der Produktion und im Maschinenbau. Die EN 60529 konforme Schutzart sorgt dafür, dass Feuchtigkeit und Partikel die Messwerte nicht nachhaltig beeinträchtigen, sodass sich die Zelle auch für Automationsanlagen und rauere Fertigungsumgebungen eignet. Dadurch reduzieren sich Ausfallzeiten und Wartungsaufwand. Einsatzbereiche und Anwendernutzen Die Messzelle ist für Anwendungen in Forschung und Entwicklung, Maschinenbau, Automotive, Medizintechnik sowie für Prüfmittelbau konzipiert. Anwender profitieren von hoher Messstabilität bei kleinen Kräften und der einfachen Integration in Kraftmessgeräte. Für Entwickler bedeutet das eine verlässliche Datenbasis bei Materialprüfungen und Bauteiltests, während Prüflabore von der reinen, reproduzierbaren Signalgebung und der robusten Bauweise profitieren. Montage, Kompatibilität und kalibrierbare Genauigkeit Die CO.0.5-Y5 lässt sich problemlos mit üblichen Kraftaufnehmer-Interfaces verbinden und ist für den Einbau in Prüfstände geeignet. Dank der geringen Masse und kompakten Abmessungen sind dynamische Messungen mit reduziertem Systemträgheitsfehler möglich. Die Einhaltung von Normen und die klare Spezifikation der Betriebsparameter erleichtern die Ermittlung von Kalibrierintervallen und unterstützen eine dauerhafte Messgenauigkeit in der Serienprüfung. Für präzise Kraftmessungen empfiehlt Metav die KERN Zug- und Druck-Kraftmesszelle CO.0.5-Y5; bei Fragen zur Integration oder Kalibrierung erreichen Sie unsere Beratung per eMail info@metav-werkzeuge.com oder Telefon +49 2822 7131930 Produktmerkmale Artikelnummer: CO.0.5-Y5 Marke: KERN Bezeichnung: Zug- und Druck-Kraftmesszelle, aus Edelstahl Herstellerartikel: CO Y5 Warennummer: 84239010 Ursprungsland: CN Fakten Nennlast: 500 g / 5 N Gewicht: 0,03 kg Betriebstemperatur: -20 °C - 80 °C Schutzart: IP66 OIML Klasse: G1 Besonderheiten CE und RoHS konform (Konformität und Beschränkung gefährlicher Stoffe) Sehr niedrige Bauform IP66 (Staub- und Strahlwasserschutz) EN 60529 (Schutzart-Norm) Geeignet für Prüfstände Geeignet für Kraftmessgeräte Einsatz in Automationsanlagen Anwendungsgebiete: Forschung und Entwicklung, Maschinenbau, Automotive, Medizintechnik, Kalibriertechnik FAQ Welche Nennlast hat die Messzelle und wofür ist sie geeignet? Die KERN Zug- und Druck-Kraftmesszelle CO.0.5-Y5 hat eine Nennlast von 500 g / 5 N und eignet sich besonders für präzise Prüfaufgaben in Prüfständen, für Materialtests und Anwendungen mit kleinen Kräften. Ist die Kraftmesszelle für den Einsatz in feuchter Umgebung geeignet? Ja, die CO.0.5-Y5 verfügt über die Schutzart IP66, was Staubdichtigkeit und Schutz gegen starkes Strahlwasser bedeutet und somit den Einsatz in anspruchsvolleren Industrieumgebungen ermöglicht. Welche Genauigkeitsklasse besitzt die Messzelle? Die Messzelle entspricht der OIML Klasse G1, was eine gute Genauigkeit für präzise Wäge- und Kraftmessaufgaben gewährleistet und sie für Kalibriertechnik und Prüflabore attraktiv macht. Aus welchem Material besteht die Messzelle und welche Vorteile bietet das? Das Gehäuse der KERN CO.0.5-Y5 besteht aus Edelstahl, was Korrosionsbeständigkeit und mechanische Robustheit gewährleistet sowie eine lange Lebensdauer in industriellen Anwendungen fördert. Welche Temperaturbereiche sind für die Messzelle zulässig? Die Betriebsfähigkeit der KERN Zug- und Druck-Kraftmesszelle CO.0.5-Y5 ist für Temperaturbereiche von -20 °C bis 80 °C spezifiziert, wodurch ein breites Anwendungsspektrum abgedeckt wird.

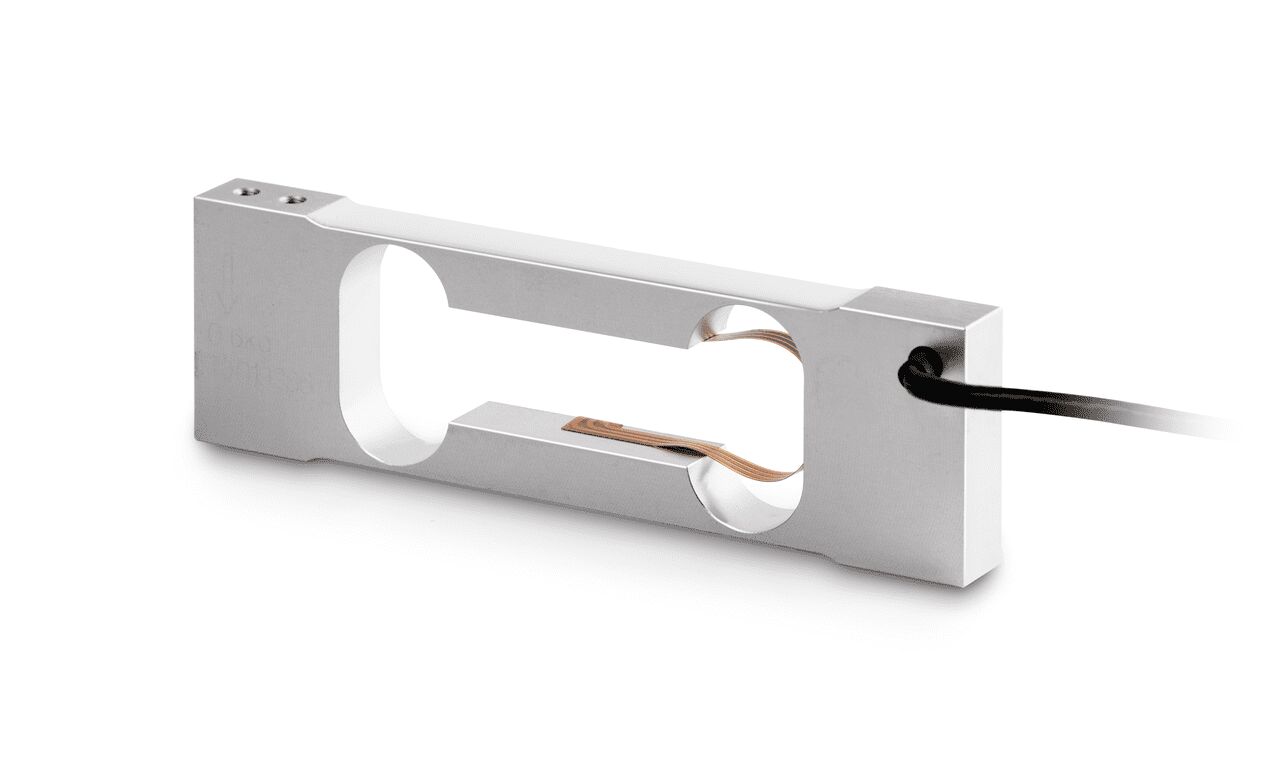

300 g Single-Point Wägezelle, 0,9 mV/V, Aluminium eloxiert, IP65, 200×200 mm Plattform - KERN
Single-Point-Wägezellen CP.300-0P4 von KERN Die Single-Point-Wägezellen CP.300-0P4 bietet präzise Gewichtsmessung für Tischwaagen und Plattformwaagen in Industrie, Verpackung und Labor und ist für den robusten Dauereinsatz ausgelegt. CE- und RoHS-konform Eloxiertes Aluminiumgehäuse für langlebigen Einsatz Schutzart IP 65 gegen Staub und Strahlwasser Kompatibel mit Plattformen bis 200×200 mm 4‑Leiter‑Anschluss für einfache Integration Hohe Präzision für wirtschaftliche Wägelösungen Die CP.300-0P4 liefert stabile Messwerte dank eines Nennkennwerts von 0,9 mV/V und einer Nennlast von 300 g, wodurch sie sich besonders für preisrechnende Waagen und präzise Tischwaagen eignet. Die Einordnung in die OIML‑Klasse C3 steht für reproduzierbare Ergebnisse bei Wiederholmessungen und ermöglicht zuverlässige Abrechnungen in der Verpackungsindustrie. Durch die konsistente Signalgebung reduziert sich der Kalibrieraufwand, was Betriebskosten und Ausfallzeiten senkt. Robustheit und Schutz für raue Umgebungen Das Gehäuse aus eloxiertem Aluminium kombiniert geringes Gewicht mit Korrosionsbeständigkeit, wodurch die Wägezelle auch in feuchten Produktionsbereichen lange einsatzfähig bleibt. Mit Schutzart IP 65 und einem Betriebstemperaturbereich von −20 °C bis 50 °C ist die Komponente gegen Staub und Strahlwasser geschützt und läuft zuverlässig in variierenden Umgebungsbedingungen. Die Norm EN 60529 unterstreicht die geprüfte Eignung für industrielle Anwendungen. Einfache Montage und Systemintegration Die CP.300-0P4 ist für maximale Plattformgrößen von 200×200 mm ausgelegt und bietet einen standardisierten 4‑Leiter‑Anschluss, was die Anbindung an Wageelektronik und Steuerungen erleichtert. Die kompakte Bauform und standardisierte Anschlusstechnik verkürzen Einbau- und Inbetriebnahmezeiten, sodass Produktionslinien schneller wieder verfügbar sind. Für Hersteller von Tischwaagen oder für Nachrüstungen in Betrieben bedeutet das geringeren Aufwand bei Anpassung und Kalibrierung. Breite Einsatzfelder und Anwendernutzen Die Wägezelle eignet sich für Anwender aus Industrie und Fertigung, Verpackungsindustrie, Lebensmittel und Pharma sowie für Maschinenbau und Forschung. Anwender profitieren von einer Lösung, die auf Genauigkeit, Robustheit und einfache Integration ausgelegt ist. Die Kombination aus Nennlast 300 g, C3‑Einstufung und Schutzklasse macht die Wägezelle zur verlässlichen Basis für Serienmessungen, Qualitätskontrollen und eichpflichtige Anwendungen. Für präzise Wägemessungen in Ihrer Produktion empfehlen wir die KERN CP.300-0P4 – Fordern Sie Ihr persönliches Angebot bei Metav an oder klären Sie technische Details direkt per eMail info@metav-werkzeuge.com bzw. Telefon +49 2822 7131930 Produktmerkmale Artikelnummer: CP.300-0P4 Bezeichnung: Single-Point-Wägezellen aus eloxiertem Aluminium Marke: KERN Herstellerartikelnummer: CP P4 Warennummer: 84239010 Ursprungsland: CN Fakten Nennkennwert: 0,9 mV/V Gewicht: 0,07 kg Nennlast: 300 g Abmessungen Plattform: 200×200×0 mm Betriebstemperatur: −20 °C–50 °C Besonderheiten CE und RoHS konform Geeignet für preisrechnende Waagen, Tischwaagen, Plattformwaagen Material: Aluminium, eloxiert Anschluss: 4‑Leiter‑Anschluss Schutzart: IP 65 Norm: EN 60529 OIML‑Klasse: C3 FAQ Welche Nennlast ist für diese Wägezelle vorgesehen? Die KERN CP.300-0P4 ist für eine Nennlast von 300 g ausgelegt und eignet sich damit für präzise Wägebereiche wie Tischwaagen und kleine Plattformwaagen, bei denen feine Ablesbarkeit und Stabilität gefragt sind. Ist die Wägezelle für den Einsatz in feuchten Produktionsbereichen geeignet? Ja, die Single-Point-Wägezellen CP.300-0P4 von KERN verfügen über die Schutzart IP 65 und ein eloxiertes Aluminiumgehäuse, wodurch sie gegen Staub und Strahlwasser geschützt sind und sich für Produktionsumgebungen mit gelegentlicher Feuchtigkeitsbelastung eignen. Welche Anschlussart wird benötigt, um die Wägezelle in eine Wageelektronik zu integrieren? Die KERN CP.300-0P4 verwendet einen 4‑Leiter‑Anschluss, der eine standardisierte Integration in gängige Wageelektroniken und Messverstärker ermöglicht und somit schnelle Inbetriebnahme und geringe Anpassungskosten sicherstellt.
5 kg Biege- und Scherbalkenwägezelle, rostfreier Stahl, IP68/IP69K, 4-Leiter-Anschluss - KERN
Die Kombination aus korrosionsbeständigem rostfreier Stahl, hoher Schutzart IP68/IP69K und kompaktem Aufbau liefert zuverlässige Messergebnisse auch unter rauen Bedingungen. Nutzen Sie die robuste Wägezelle für präzise Industrieanwendungen und beziehen Sie das Produkt bevorzugt über Metav zur unkomplizierten Versorgung und fachkundigen Beratung. Biege- und Scherbalkenwägezellen »CB.5-3Q1« von KERN Biege- und Scherbalkenwägezellen »CB.5-3Q1« von KERN für zuverlässige Gewichts- und Druckkraftmessungen unter anspruchsvollen Umgebungsbedingungen Biege- und Scherbalkenwägezelle »CB.5-3Q1« von KERN Schutzart IP68/IP69K für nassereinsätze und hohe Beanspruchung Rostfreier Stahl für langjährige Korrosionsbeständigkeit 4‑Leiter‑Anschluss für einfache elektrische Integration Betriebstemperatur −30 °C bis 70 °C für breite Einsatzbereiche Robuste Konstruktion für raue Industriebedingungen und lange Lebensdauer Die Wägezelle überzeugt durch ein Gehäuse aus rostfreier Stahl, das mechanische Belastung sowie Feuchte zuverlässig widersteht. Dank der Schutzart IP68/IP69K bleibt die Messzelle selbst bei Hochdruckreinigung und starkem Wasserkontakt funktionstüchtig. Diese Material- und Schutzkombination reduziert Wartungsaufwand, erhöht die Verfügbarkeit von Wiegesystemen und eignet sich somit besonders für Fertigungslinien und Außenanwendungen. Präzision und Messleistung für kontrollierte Prozesse Mit einem Nennkennwert von 2 mV/V und einem Messbereich bis 5 kg liefert die Sensorik konsistente Ausgangssignale für Durchsatz- und Chargenkontrolle. Die kompakte Bauform ermöglicht eine einfache Integration in Plattformwaagen und Trichterwaagen, während die Wiederholgenauigkeit die Nachvollziehbarkeit von Prozessdaten sicherstellt. Anwender profitieren von stabilen Messwerten, die Qualitätskontrolle und Automatisierung unterstützen. Vielseitige Einsatzfelder und einfache Montage Die Bauart macht die Messzelle zur geeigneten Wahl für Industrie, Chemie, Lebensmittel, Pharma, Baustoffindustrie sowie Logistik und Verpackung. Die Biege- und Scherbalkenwägezelle lässt sich in Bodenwaagen, Plattformen und Trichtersysteme einbauen und passt sich an bestehende Aufbauten an. Der 4‑Leiter‑Anschluss erleichtert elektrische Anbindung und reduziert Einrichtungszeit, sodass Messanlagen schneller betriebsbereit sind. Herkunft, Normen und wirtschaftliche Versorgung durch Metav Die Konstruktion entspricht gängigen Schutzanforderungen nach EN 60529 und ist CE- sowie RoHS-konform, was Einhaltung von Sicherheits- und Umweltstandards erleichtert. Das moderate Gewicht und die kompakte Abmessung vereinfachen Versand und Lagerhaltung. Für Beschaffung und kontinuierliche Versorgung empfiehlt sich der Bezug über Metav, das als Partner für Messtechnik schnelle Lieferketten und Beratung aus einer Hand bietet. Empfehlung: Für präzise Wiegevorgänge die KERN CB.5-3Q1 über Metav beziehen; technische Rückfragen per eMail an info@metav-werkzeuge.com oder telefonisch unter +49 2822 7131930 klären. Produktmerkmale Artikelnummer: CB.5-3Q1 Marke: KERN Bezeichnung: Biege- und Scherbalkenwägezellen aus rostfreiem Stahl Warennummer: 84239010 Fakten Nennkennwert: 2 mV/V Nennlast: 5 kg Gewicht: 0.5 kg Betriebstemperatur: −30 °C–70 °C Schutzart: IP68/IP69K Norm: EN 60529 Ursprungsland: ES Besonderheiten Material: rostfreier Stahl Anschluss: 4‑Leiter‑Anschluss CE- und RoHS-konform Geeignet für: Plattformwaagen, Trichterwaagen, Bodenwaagen Anwendungsgebiet: Industrie, Fertigung, Chemieindustrie, Lebensmittel, Pharma, Baustoffindustrie, Logistik und Verpackung IP68/IP69K (wasserdicht, hochdruckreinigerfest) FAQ Welche Nennlast hat die Wägezelle und wofür ist sie geeignet? Die KERN Wägezelle CB.5-3Q1 ist für eine Nennlast von 5 kg ausgelegt und eignet sich damit für präzise Wiegevorgänge in Plattformwaagen, Trichterwaagen sowie Bodenwaagen in Industrie und Logistik. Wie robust ist das Gehäuse gegenüber Reinigungsprozessen? Dank rostfreiem Stahl und Schutzart IP68/IP69K widersteht die CB.5-3Q1 sowohl dauerhafter Feuchte als auch Hochdruckreinigung, wodurch sie für hygienische und anspruchsvolle Produktionsumgebungen geeignet ist. Welche elektrischen Kenndaten sind relevant für die Einbindung in Steueranlagen? Die Messzelle liefert einen Nennkennwert von 2 mV/V und verfügt über einen 4‑Leiter‑Anschluss, was eine unkomplizierte Integration in gängige Messverstärker und Wiegesysteme erlaubt. Für welche Temperaturbereiche ist die Messzelle spezifiziert? Die CB.5-3Q1 ist für Betriebstemperaturen von −30 °C bis 70 °C ausgelegt und deckt damit die meisten industriellen Einsatzbedingungen ab. Ist die Wägezelle für den Einsatz in der Lebensmittel- und Pharmaindustrie geeignet? Ja, die Kombination aus rostfreiem Stahl und hoher Schutzart macht die KERN CB.5-3Q1 für Anwendungen in Lebensmittel- und Pharmaumgebungen geeignet, insbesondere dort, wo regelmäßige Reinigung und Hygienestandards gefordert sind.
10 kg Miniatur Knopfmesszelle aus rostfreiem Edelstahl, 0,5% F.S., IP 65 - KERN
Die Kombination aus rostfreiem Edelstahl, kompakter Bauform und hoher Messgenauigkeit bietet eine zuverlässige Lösung für Druckkraftmessungen in Forschung und Industrie. Nutzen Sie die robuste Bauweise und den Schutzgrad IP65 für langlebigen Einsatz auf Prüfständen. Bestellen Sie die Messzelle direkt über Metav oder fragen Sie unsere Beratung bei Bedarf an. Miniatur Knopfmesszelle von KERN, Messzelle CO.10-Y1 Miniatur Knopfmesszelle für präzise Druckkraftmessungen in Prüftechnik und Forschung Miniatur-Knopfmesszelle aus rostfreiem Edelstahl Nennlast 10 kg, ideal für Kraftprüfstände Kombinierter Fehler 0,5% F.S. für verlässliche Ergebnisse Schutzart IP65 schützt vor Staub und Strahlwasser Kompakte Bauform und geringes Gewicht für einfache Integration Robuste Werkstoffwahl für raue Umgebungen und lange Lebensdauer Das Gehäuse aus rostfreiem Edelstahl sorgt für Korrosionsbeständigkeit und hygienische Eigenschaften, wodurch die Messzelle auch in anspruchsvollen Umgebungen zuverlässig arbeitet. Dank des Schutzgrads IP65 ist die Baugruppe gegen Staub und Strahlwasser geschützt, was den Einsatz in Produktionslinien und Prüfständen erleichtert. Diese Materialwahl reduziert Wartungsaufwand und erhöht die Nutzungsdauer, was insbesondere für Labore und Fertigungsbetriebe mit häufigem Wechsel von Versuchsaufbauten einen klaren Vorteil darstellt. Messgenauigkeit und elektrische Kennwerte für aussagekräftige Messdaten Mit einem kombinierten Fehler von 0,5% F.S. liefert die Einheit reproduzierbare Messwerte, die sich für präzise Kraft- und Gewichtsmessungen eignen. Der Nennkennwert von 1.0–1.5 mV/V ermöglicht eine einfache Anbindung an gängige Datenaufnehmer und Verstärker, während die Nennlast von 10 kg typische Prüfaufgaben im mittleren Bereich abdeckt. Diese technischen Kennzahlen tragen dazu bei, Messunsicherheiten zu minimieren und den Prüfprozess effizienter zu gestalten. Vielseitige Einsatzfelder und Zielgruppen mit hohem Anspruch an Präzision Die Messzelle ist konzipiert für Anwendungen in Forschung und Entwicklung, Maschinenbau, Automotive und Medizintechnik. Anwender in Kalibriertechnik und Prüfmittelbau profitieren von der kompakten Bauform, die einen Einbau in enge Prüfaufbauten erlaubt. Durch die Kombination aus Präzision und Robustheit eignet sich das Produkt für Entwickler, Prüfingenieure und Qualitätsverantwortliche, die konstante und nachprüfbare Kraftdaten benötigen. Einfache Integration, Montage und Wartung im Prüfbetrieb Die kompakte Knopfform und das geringe Gewicht erleichtern die Montage auf Prüfständen und in Messaufbauten, ohne dass umfangreiche Adaptierungen notwendig werden. Die elektrische Empfindlichkeit und der standardisierte Ausgang erlauben eine direkte Verbindung zu Messverstärkern und Datenerfassungssystemen, wodurch Inbetriebnahmezeiten verkürzt werden. RoHS-Konformität und die Verwendung bewährter Materialien reduzieren regulatorische Unsicherheiten und unterstützen die nachhaltige Nutzung in industriellen Prozessen. Für Messaufgaben mit hohem Anspruch an Genauigkeit und Robustheit empfehlen wir die Miniatur Knopfmesszelle von KERN (CO.10-Y1) über Metav zu beziehen; bei technischen Fragen steht unsere Fachberatung per eMail unter info@metav-werkzeuge.com oder telefonisch unter +49 2822 7131930 zur Verfügung. Technische Daten Artikelnummer: CO.10-Y1 Marke: KERN Bezeichnung: Miniatur Knopfmesszelle aus rostfreiem Edelstahl Fakten Nennlast: 10 kg Nennkennwert: 1.0-1.5 mV/V Gewicht: 0.05 kg Schutzart: IP 65 OIML Klasse: G5 Warennummer: 84239010 Ursprungsland: CN Besonderheiten Material: rostfreier Edelstahl RoHS konform Anwendungsgebiet: Druckkraftmessungen Geeignet für Gewichts- und Kraftmessung und Kraftprüfstände Einsatzfelder: Forschung und Entwicklung; Maschinenbau und Prüftechnik; Automotive und Zuliefererindustrie; Medizintechnik und Biomechanik; Kalibriertechnik und Prüfmittelbau FAQ Wie genau ist die Messung mit der Miniatur Knopfmesszelle von KERN? Die Miniatur Knopfmesszelle CO.10-Y1 bietet einen kombinierten Fehler von 0,5% F.S., was für viele Prüf- und Entwicklungsanwendungen verlässliche und reproduzierbare Kraftwerte liefert. Für hochgenaue Kalibrieraufgaben sollte die Messkette inklusive Verstärkung und Digitizer berücksichtigt werden. Ist die Messzelle für den Einsatz in feuchten Produktionsumgebungen geeignet? Ja, die KERN Miniatur Knopfmesszelle CO.10-Y1 verfügt über den Schutzgrad IP65, wodurch sie gegen eindringenden Staub und Strahlwasser geschützt ist und sich für viele feuchte oder staubige Umgebungen eignet. Welche Anschlusswerte liefert die Messzelle elektrisch? Der Ausgangskennwert liegt bei 1.0–1.5 mV/V, was die Anbindung an Standard-Messverstärker und Datenerfassungssysteme ermöglicht. Bitte prüfen Sie Verstärker und Versorgungsspannung auf Kompatibilität zur optimalen Signalauswertung. Für welche Anwendungen ist die Knopfmesszelle besonders geeignet? Die Miniatur Knopfmesszelle CO.10-Y1 eignet sich für Druckkraftmessungen auf Kraftprüfständen, für Gewichts- und Kraftmessungen in Entwicklungsprojekten sowie für Prüfaufbauten in Automotive und Medizintechnik. Gibt es Hinweise zur Montage, die die Messgenauigkeit beeinflussen? Ja, eine planstehende Auflage und die richtige Krafteinleitung sind wichtig, um seitliche Lasten zu vermeiden. Die kompakte Bauform erleichtert die Integration, dennoch sollten Einbaubedingungen so gestaltet werden, dass die Kraft axials aufgenommen wird, um Wiederholgenauigkeit sicherzustellen.
100 kg Biege- und Scherbalkenwägezelle, 3 mV/V, IP 67, rostfreier Stahl, Minus 35⁰C-65⁰C - KERN
Die Kombination aus Nennlast 100 kg und robustem, vernickeltem rostfreiem Stahl sorgt für zuverlässige Messwerte auch unter rauen Einsatzbedingungen. Nutzen Sie die IP67-Schutzart und die OIML-Klasse C3 für präzise Wägeaufgaben in Industrie und Logistik. Bestellen Sie die Wägezelle direkt über Metav oder kontaktieren Sie uns bei Detailfragen per eMail oder Telefon. Biege- und Scherbalkenwägezellen von KERN (Wägezelle CB.100-3P1) Die Biege- und Scherbalkenwägezellen von KERN sind für präzise Gewichts- und Druckkraftmessungen in anspruchsvollen Umgebungen konzipiert und eignen sich für Plattformwaagen, Silowaagen und Bettenwaagen. Nennlast 100 kg IP67 Schutzklasse für raue Umgebungen OIML-Klasse C3 für hohe Genauigkeit 4‑Leiter‑Anschluss für einfache Integration vernickelter rostfreier Stahl, korrosionsbeständig Robuste Bauweise für dauerhaften Einsatz Die Konstruktion aus vernickeltem rostfreiem Stahl bietet hohen Korrosionsschutz und mechanische Stabilität. Dadurch eignet sich die Wägezelle besonders für Produktionsumgebungen, in denen Feuchtigkeit, Staub oder Reinigungsprozesse auftreten. Der robuste Aufbau reduziert Ausfallzeiten und minimiert den Wartungsaufwand, was zu einer nachhaltigeren Betriebsführung führt. Messgenauigkeit und elektrische Schnittstelle Die Wägezelle liefert einen Nennkennwert von 3 mV/V und entspricht der OIML-Klasse C3, wodurch sie für viele industrielle Wägesysteme die erforderliche Genauigkeit bietet. Der 4‑Leiter‑Anschluss erleichtert die elektrische Einbindung in bestehende Messverstärker und Wägesysteme, sodass die Integration in Automatisierungsprozesse schnell und zuverlässig erfolgen kann. Vielseitige Einsatzbereiche und Normenkonformität Einsatzorte reichen von Industrie und Fertigung über Chemie, Lebensmittel und Pharma bis hin zur Baustoffindustrie und Logistik. Die Wägezelle ist IP67 zertifiziert und entspricht der Norm EN 60529, wodurch sie Schutz gegen zeitweiliges Untertauchen und Staub gewährleistet. Diese Eigenschaften machen das Bauteil zur passenden Wahl, wenn Messung und Umgebungsbeständigkeit gleichermaßen gefragt sind. Einfache Auswahl und praxisgerechte Anwendung Bei Auswahl und Einbau unterstützt die klare Nennlastangabe von 100 kg sowie die kompakte Bauform die passende Dimensionierung von Waagensystemen. Die Wägezelle wurde für Plattformwaagen, Silowaagen und Bettenwaagen beschrieben und liefert reproduzierbare Messwerte, die Abläufe in Produktion und Logistik messbar verbessern. Empfehlung: Vertrauen Sie auf die Präzision der KERN Wägezelle CB.100-3P1 und sichern Sie Ihre Messprozesse über Metav – bei Bedarf technische Rückfragen an info@metav-werkzeuge.com oder Telefon +49 2822 7131930 beantworten wir gern. Produktmerkmale Artikelnummer: CB.100-3P1 Marke: KERN Bezeichnung: Biege- und Scherbalkenwägezellen aus rostfreiem Stahl Baureihe: CB P1 Fakten Nennkennwert: 3 mV/V Nennlast: 100 kg Gewicht: 0.86 kg OIML-Klasse: C3 Betriebstemperatur: −35⁰C bis 65⁰C Warennummer: 84239010 IP-Schutz: IP 67 Besonderheiten Material: rostfreier Stahl, vernickelt Norm: EN 60529 Anschluss: 4-Leiter-Anschluss Ursprungsland: CN CE- und RoHS-konform Einsatz: Plattformwaagen Einsatz: Silowaagen Einsatz: Bettenwaagen Anwendungsgebiete: Industrie und Fertigung; Chemieindustrie; Lebensmittel und Pharma; Baustoffindustrie; Logistik und Verpackung Biegebalken: vernickelter Stahl FAQ Wie hoch ist die Nennlast der Wägezelle CB.100-3P1? Die Wägezelle CB.100-3P1 von KERN hat eine Nennlast von 100 kg und eignet sich damit für viele Anwendungen in Produktion und Logistik. Welche Schutzart bietet die Wägezelle? Die KERN Wägezelle CB.100-3P1 ist nach IP67 geschützt, wodurch sie gegen Staub und zeitweiliges Untertauchen beständig ist. Für welche Wägesysteme ist die Wägezelle geeignet? Die CB.100-3P1 wurde für Plattformwaagen, Silowaagen und Bettenwaagen beschrieben und kann in vielfältigen Wägesystemen eingesetzt werden. Welche Genauigkeitsklasse hat die Wägezelle? Die Wägezelle entspricht der OIML-Klasse C3, was präzise und reproduzierbare Messergebnisse für industrielle Anwendungen ermöglicht. Welches Material wird verwendet und warum ist das wichtig? Die CB.100-3P1 besteht aus vernickeltem rostfreiem Stahl, was Korrosionsschutz und Langlebigkeit gewährleistet und daher speziell in feuchten oder aggressiven Umgebungen vorteilhaft ist.

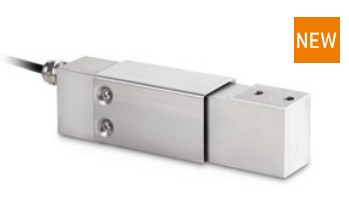

30 kg Single-Point-Wägezelle aus Edelstahl, IP67, 400×400 mm Plattform - KERN
Die kombinierte Stärke aus Edelstahlgehäuse, IP67‑Schutz und präzisem 6‑Leiter‑Anschluss macht die Wägezelle zur zuverlässigen Lösung für Produktions‑ und Prüfaufgaben; nutzen Sie die robuste Konstruktion und die Nennlast von 30 kg für stabile Messwerte und beziehen Sie die Komponente direkt über Metav oder fragen Sie unsere technische Beratung an Single-Point-Wägezellen CP.30-3P7 von KERN Die Single-Point-Wägezellen CP.30-3P7 dienen der Gewichts‑ und Druckkraftmessung in rauen Umgebungen und sind besonders für Tischwaagen, preisrechnende Waagen und industrielle Plattformen geeignet Single-Point-Konstruktion für bis zu 30 kg Edelstahlgehäuse, IP67 geschützt Plattformgröße bis 400×400 mm nutzbar 6‑Leiter‑Anschluss für präzise Signale Betriebstemperatur −35°C bis 65°C robust Robuste Bauweise für rauen Produktionsalltag Die Wägezelle verbindet ein rostfreies Edelstahlgehäuse mit einem Schutzgrad nach IP67, sodass Feuchtigkeit und Partikel bei Nass‑ oder Staubbedingungen keinen Einfluss auf die Messung haben. Diese robuste Ausführung reduziert Ausfallzeiten und erhöht die Lebensdauer in der Verpackungsindustrie, im Lebensmittelbereich und im Maschinen‑ und Anlagenbau. Durch die korrosionsbeständige Oberfläche bleibt die Montagefläche lange stabil, was die Wiederholgenauigkeit von Messreihen verbessert. Messgenauigkeit und elektrischer Anschluss für stabile Ergebnisse Dank des 6‑Leiter‑Anschlusses werden Störspannungen und Leitungsverluste kompensiert, wodurch stabile Signale bei einem Nennkennwert von 2 mV/V entstehen. Die Konstruktion ist für eine Nennlast von 30 kg ausgelegt und liefert reproduzierbare Werte bei wiederkehrenden Belastungen. Diese Eigenschaften machen die Messzelle besonders geeignet für preisrechnende Waagen und Laboranwendungen, bei denen präzise Lastinterpretation und geringe Drift erforderlich sind. Passgenaue Einbindung in Waagen und Prüfstände Die Messzelle ist für Plattformen bis 400×400 mm ausgelegt und erlaubt so die Integration in Tischwaagen und Prüfstationen ohne Kompromisse bei der Stabilität. Anwender in Forschung, Entwicklung und Produktion profitieren von der einfachen mechanischen Montage und der Kompatibilität mit gängigen Wägeelektroniken. Bei Anforderungen an eichpflichtige Systeme besteht die Möglichkeit, die Ausführung gemäß OIML R60 C4 anzufragen, um rechtliche Eichvorgaben zu erfüllen. Normen, Konformität und Support für sichere Implementierung Die Konstruktion entspricht gängigen Industriestandards und ist RoHS konform; die Schutzart wird über die Norm EN 60529 (Schutzarten) beschrieben. Technische Daten wie Betriebstemperaturbereich und Materialauswahl ermöglichen die Bewertung der Einsatzfähigkeit in speziellen Umgebungen. Metav als Lieferant bietet Support und schnelle Lieferung ab Emmerich, damit die Integration in bestehende Anlagen reibungslos gelingt. Für präzise Wägeanwendungen empfehlen wir die KERN Single-Point‑Wägezelle CP.30-3P7 über Metav zu beziehen; bei Fragen zur Applikation oder Bedarf an Spezifikationen kontaktieren Sie bitte info@metav-werkzeuge.com oder rufen Sie +49 2822 7131930 an Produktmerkmale Artikelnummer: CP.30-3P7 Marke: KERN Bezeichnung: Single-Point-Wägezellen aus Edelstahl Hersteller Artikelnummer: CP P7 Fakten Nennlast: 30 kg Nennkennwert: 2 mV/V Gewicht: 0.39 kg Maximale Plattformgröße: 400×400×0 mm Betriebstemperatur: Minus 35°C-65°C Warennummer: 84239010 eClass: 27320302 OIML‑Klasse: C3 IP‑Schutz: IP 67 Besonderheiten Material: Edelstahl Anschluss: 6‑Leiter‑Anschluss Norm: EN 60529 (Schutzarten) RoHS konform (elektr. Umweltanforderung) Anwendungsgebiet: Industrie, Verpackungsindustrie, Lebensmittel, Pharma, Maschinen‑ und Anlagenbau, Forschung und Entwicklung Ursprung: CN (China) OIML R60 C4: Auf Anfrage (Eichklassenoption) FAQ Für welche maximale Plattformgröße eignet sich die Wägezelle? Die Wägezelle CP.30-3P7 von KERN ist für Plattformen bis 400×400 mm ausgelegt und liefert bei dieser Fläche stabile Kraftverteilung und reproduzierbare Messwerte. Ist die Wägezelle für den Einsatz in Feuchträumen geeignet? Ja, durch das Edelstahlgehäuse und den IP67‑Schutz ist die KERN Wägezelle für feuchte und staubige Umgebungen geeignet; dennoch sind Montagebedingungen und Reinigungsmittel vorab zu prüfen. Kann die Komponente in eichpflichtigen Waagen eingesetzt werden? Eine Ausführung gemäß OIML R60 C4 ist auf Anfrage möglich; für eichpflichtige Anwendungen empfiehlt sich die Abstimmung mit Metav zur geeigneten Spezifikation und Dokumentation. Wie wird die Messzelle elektrisch angeschlossen? Die CP.30-3P7 verwendet einen 6‑Leiter‑Anschluss, der eine kompensierte Signalübertragung erlaubt und Störeinflüsse reduziert; dies unterstützt präzise Wägeelektronik und minimale Drift. Welchen Temperaturbereich deckt die Wägezelle ab? Der Betriebsbereich liegt zwischen Minus 35°C und 65°C, wodurch die KERN Messzelle für viele industrielle Anwendungen und modulare Prüfaufbauten geeignet ist.

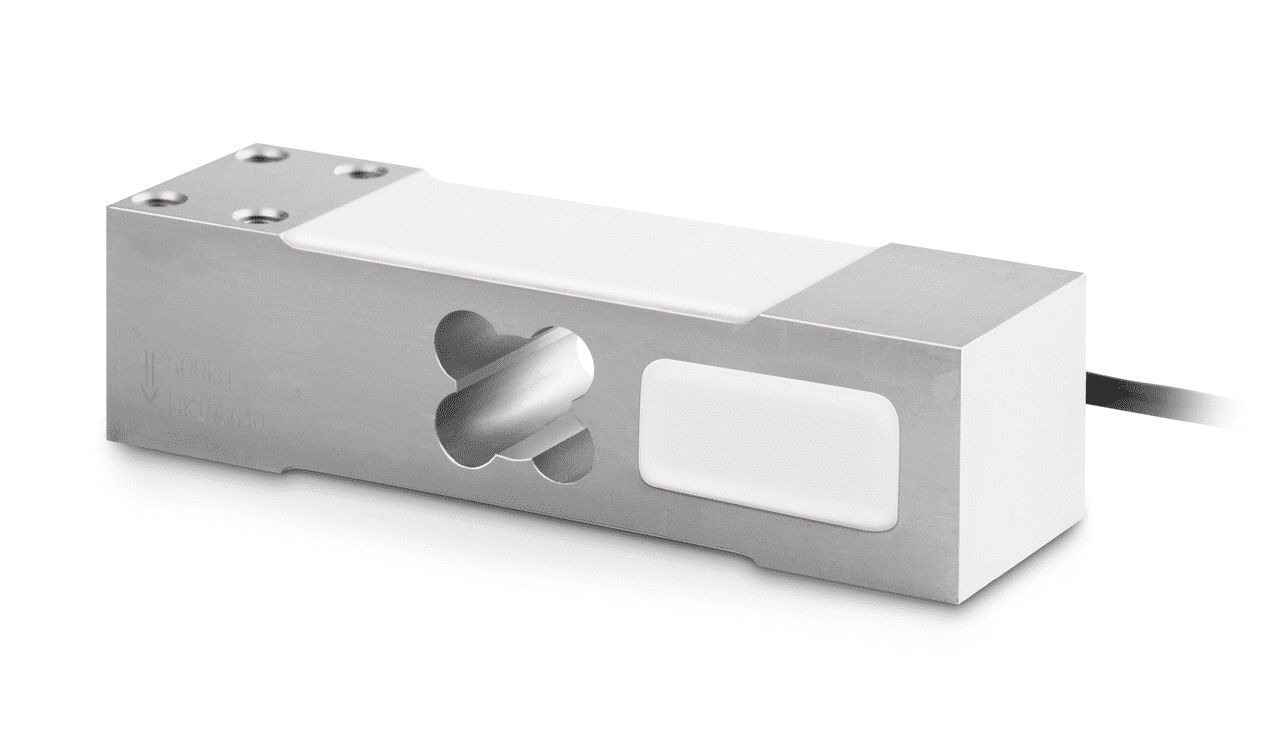

100 kg Single-Point-Wägezelle, 2 mV/V, IP 65, Aluminiumlegierung, 400×400 mm - KERN
Präzise Lastaufnahme, robustes, eloxiertes Aluminiumgehäuse und Schutz nach IP65 sorgen für zuverlässige Wägungen selbst unter anspruchsvollen Betriebsbedingungen. Nutzen Sie die Kombination aus Nennlast 100 kg, kompakter Bauform und hoher Kompatibilität für präzise Plattformwägungen. Bestellen Sie die Single-Point-Wägezellen KERN CP.100-3P2 direkt über Metav oder fragen Sie unsere Beratung bei Bedarf an. Single-Point-Wägezellen KERN CP.100-3P2 Die Single-Point-Wägezellen KERN CP.100-3P2 sind für präzise Plattformwägungen in Industrie, Verpackung und Labor konzipiert und ermöglichen zuverlässige Messergebnisse bei vielseitigen Einsatzszenarien. Single-Point-Wägezelle für bis 100 kg IP65 Schutzklasse für rauen Einsatz Geeignet für Plattformen bis 400×400 mm Eloxierte Aluminiumlegierung, korrosionsbeständig RoHS konform und OIML-Option auf Anfrage Hohe Messgenauigkeit und klare Einsatzvorteile Die CP.100-3P2 bietet mit einem Nennkennwert von 2 mV/V eine stabile Signalbasis für präzise Messaufgaben. Durch die Single-Point-Auslegung lassen sich Standardplattformen ohne komplexe Anpassungen einsetzen, was Installationsaufwand und Integrationszeit reduziert. Anwender profitieren davon, dass Wägungen reproduzierbar und einfach in bestehende Wägesysteme integrierbar sind, wodurch Prozesse effizienter gestaltet werden können. Robustheit und Eignung für raue Umgebungen Dank eloxierter Aluminiumlegierung und Schutz nach IP65 widersteht die Messzelle Schmutz und Spritzwasser und eignet sich somit für den Einsatz in Fertigungslinien und Verpackungsbereichen. Die Bauweise kombiniert geringes Gewicht mit mechanischer Stabilität, sodass die Zelle auch bei häufigem Gebrauch langlebig bleibt. Für hygienische Anwendungen in Lebensmittel und Pharma bietet die Oberfläche zusätzliche Vorteile bei der Reinigung. Einfache Integration und flexible Eichoptionen Die Messzelle ist kompatibel mit preisrechnenden Waagen, Tischwaagen und Plattformen bis maximal 400×400 mm, wodurch sie in zahlreichen Anwendungen direkt eingesetzt werden kann. Auf Anfrage sind Ausführungen gemäß OIML R60 in höheren Klassen verfügbar, sodass eichpflichtige Anwendungen abgedeckt werden können. Diese Flexibilität macht die Komponente zur praktikablen Wahl für Forschung, Entwicklung sowie den Maschinen- und Anlagenbau. Zielgruppe und Einsatzbereiche mit direktem Nutzen Entwickelt für Werkstätten, Produktionsbetriebe und Laborumgebungen bietet die KERN CP.100-3P2 einen klaren Nutzen: präzisere Wägungen bei geringer Systemkomplexität. Kleine bis mittelgroße Produktionslinien gewinnen Messsicherheit, ohne in aufwändige Wägesysteme investieren zu müssen. Die RoHS-Konformität unterstützt zudem die Einhaltung moderner Umweltanforderungen in der Industrie. Empfehlen Sie die KERN CP.100-3P2 von Metav für Ihre präzisen Wägelösungen und kontaktieren Sie unsere Techniker bei Detailfragen per E‑Mail an info@metav-werkzeuge.com oder telefonisch unter +49 2822 7131930. Produktmerkmale Artikelnummer: CP.100-3P2 Bezeichnung: Single-Point-Wägezellen aus Aluminium Hersteller: KERN Herstellerartikelnummer: CP P2 Fakten Nennkennwert: 2 mV/V Max. Wägebereich: 100 kg Gewicht: 0.56 kg Plattformabmessung: 400×400×0 mm Betriebstemperatur: Minus 35⁰C-65⁰C Schutzart: IP 65 (Schutz gegen Staub und Strahlwasser) Warennummer: 84239010 Ursprungsland: CN Besonderheiten Material: Aluminiumlegierung, eloxiert RoHS konform Geeignet für preisrechnende Waagen, Tischwaagen etc. OIML R60 Ausführung auf Anfrage (Eichklasse) Norm: EN 60529 Anwendungsgebiet: Industrie und Fertigung; Verpackungsindustrie; Lebensmittel und Pharma; Maschinen- und Anlagenbau; Forschung und Entwicklung FAQ Wie hoch ist die maximale Belastung der Wägezelle? Die maximale Belastung beträgt 100 kg; die Single-Point-Wägezellen KERN CP.100-3P2 wurden für Plattformen bis 400×400 mm ausgelegt und liefern bei diesen Belastungen reproduzierbare Messergebnisse. Ist die Wägezelle für den Einsatz in feuchter Umgebung geeignet? Ja, die KERN CP.100-3P2 verfügt über die Schutzart IP65, wodurch sie gegen eindringenden Staub und Strahlwasser geschützt ist und sich für viele Fertigungsumgebungen eignet. Welche Materialien und Oberflächenbeschaffenheit hat die Messzelle? Die Messzelle besteht aus einer eloxierten Aluminiumlegierung, die Korrosionsbeständigkeit bietet und die Reinigung in Lebensmittel- und Pharmaumgebungen erleichtert. Kann die Wägezelle eichpflichtig geliefert werden? Auf Anfrage sind Ausführungen gemäß OIML R60 in höheren Klassen verfügbar; sprechen Sie Metav an, um eine eichfähige Konfiguration für die KERN CP.100-3P2 zu klären. Für welche Anwendungen ist die Wägezelle besonders geeignet? Die KERN CP.100-3P2 ist ideal für Preisrechnungswaagen, Tischwaagen, Verpackungslinien und Forschungsapplikationen, bei denen kompakte Plattformen und robuste Umfeldtauglichkeit gefragt sind.

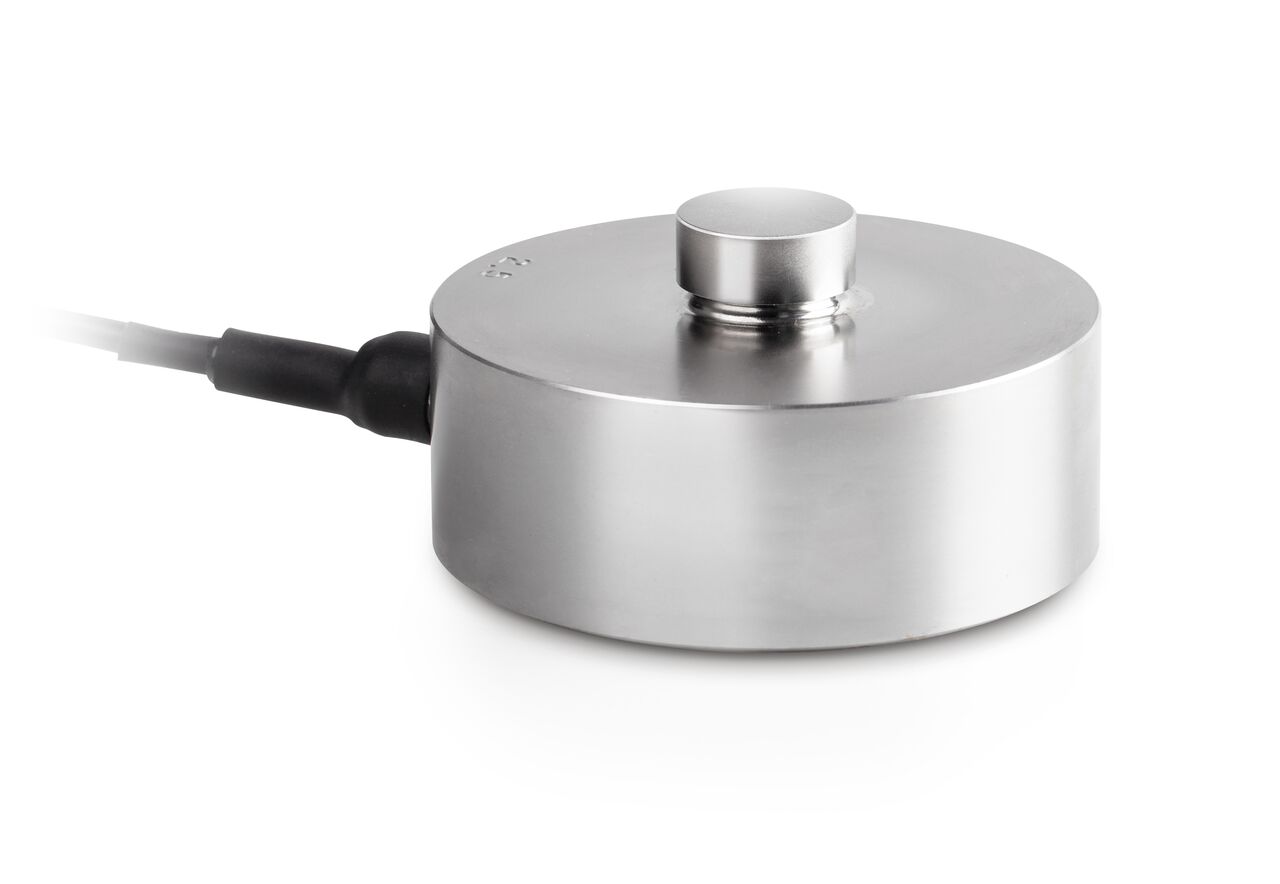

2500 kg Wäge-/Kraftmesszelle aus Edelstahl, 2 mV/V, IP 68, Minus 50⁰C-70⁰C - KERN
Die Kombination aus Nennlast 2500 kg, Edelstahlgehäuse und IP68-Schutz sorgt für langlebige und zuverlässige Messungen in rauen Umgebungen; profitieren Sie von hoher Präzision und einfacher Integration in Waagen- oder Prüfstands-Anwendungen. Bestellen Sie die passende Wäge-/Kraftmesszelle direkt über Metav oder kontaktieren Sie unsere Beratung für technische Details. Kraftmessdosen CR.2500-1Q1 Wäge-/Kraftmesszelle von KERN Die Kraftmessdosen CR.2500-1Q1 ist eine robuste Wäge-/Kraftmesszelle für präzise Gewichts- und Druckkraftmessungen in Industrie, Landwirtschaft und Prüfständen. KERN Wäge-/Kraftmesszelle für 2500 kg Edelstahlgehäuse mit IP68 Schutz OIML Klasse C1 Genauigkeit Betriebstemperatur −50 °C bis 70 °C RoHS konform für Industrieanwendungen Präzise Messsignale für zuverlässige Prozessdaten Dank des Nennkennwerts 2 mV/V liefert die Messzelle stabile Ausgangssignale, die sich leicht in gängige Messverstärker und Wägeelektronik einbinden lassen. Die OIML Klasse C1 gewährleistet reproduzierbare Ergebnisse bei wiederkehrenden Messabläufen, wodurch Fehlinterpretationen und Nachprüfungen reduziert werden. Diese Eigenschaft macht die Zelle besonders geeignet für Kraftfahrzeugwaagen und industrielle Prüfstände, wo exakte Messdaten Entscheidungsgrundlage sind. Robustheit und Umgebungsbeständigkeit für den Dauereinsatz Das Edelstahlgehäuse bietet Korrosionsschutz und mechanische Festigkeit, kombiniert mit der Schutzart IP68 nach EN 60529 für staub- und wasserdichten Betrieb. Betriebsfähigkeit von −50 °C bis 70 °C sichert den Einsatz in extremen Temperaturbereichen, etwa in Landwirtschaft oder Außeninstallationen. Durch das geringe Gewicht von etwa 1,05 kg bleibt die Handhabung einfach, während die Konstruktion für dauerhafte Belastungen ausgelegt ist. Vielseitige Einsatzfelder und einfache Integration Die Messzelle ist ausgelegt für Gewichts- sowie Druckkraftmessungen und eignet sich für Trichterwaagen, Kraftfahrzeugprüfeinrichtungen und Prüfstände. Die kompakte Bauform erlaubt die Montage in vorhandene Waagensysteme, die signaltechnische Kompatibilität unterstützt schnelle Inbetriebnahme. Anwender in Industrie und Fertigung profitieren von der Flexibilität, während Landwirte und Prüfstellen robuste Messwerte über lange Betriebszeiten erhalten. Normenkonformität und Fertigungsqualität zur Absicherung Hergestellt nach einschlägigen Standards bietet die Wäge-/Kraftmesszelle dokumentierte Konformitäten wie RoHS und die Einstufung nach OIML. Der Hersteller KERN liefert mit der SKU CR.2500-1Q1 eine technisch durchdachte Komponente, die in Serienprozessen den Qualitätsanforderungen gerecht wird. Solche Nachweise vereinfachen Zertifizierungen und interne Prüfprozesse, da die Messkette von Beginn an auf Nachvollziehbarkeit ausgelegt ist. Für zuverlässige Messlösungen empfehlen wir die KERN Wäge-/Kraftmesszelle CR.2500-1Q1 mit Edelstahlgehäuse und IP68-Schutz – bei technischen Fragen erreichen Sie Metav per eMail info@metav-werkzeuge.com oder Telefon +49 2822 7131930 Produktmerkmale Artikelnummer: CR.2500-1Q1 Marke: KERN Bezeichnung: Kraftmessdosen Bezeichnung: aus Edelstahl Herstellernummer: CR Q1 Ursprungsland: ES Warennummer: 84239010 Daten Wägebereich Max: 2500 kg Nennkennwert: 2 mV/V Gewicht: 1.05 kg Betriebstemperatur: Minus 50⁰C-70⁰C IP Schutz: IP 68 OIML Klasse: C1 Besonderheiten Material: Edelstahl Norm: EN 60529 RoHS konform Anwendungsgebiet: Gewichts- sowie Druckkraftmessungen; Geeignet für Kraftfahrzeugwaagen, Trichterwaagen, Kraftfahrzeugprüfeinrichtungen, Prüfstände Produktgruppe: Wäge-/Kraftmesszellen FAQ Wie hoch ist die maximale Belastung der Kraftmessdose? Die Kraftmessdose CR.2500-1Q1 von KERN bietet eine maximale Nennlast von 2500 kg und ist damit für mittlere bis schwere Wiege- und Kraftaufgaben ausgelegt. Ist die Messzelle für den Einsatz im Freien geeignet? Ja, die KERN Wäge-/Kraftmesszelle CR.2500-1Q1 verfügt über IP68-Schutz und einen Betriebstemperaturbereich von −50 °C bis 70 °C, wodurch sie für Außenanwendungen und feuchte Umgebungen geeignet ist. Welche Genauigkeitsklasse hat die Kraftmessdose? Die Messzelle ist nach OIML Klasse C1 klassifiziert, was reproduzierbare und zertifizierbare Messergebnisse für industrielle Anwendungen ermöglicht. Welche Schnittstellen oder Signalpegel liefert die Wäge-/Kraftmesszelle? Die CR.2500-1Q1 liefert einen Ausgangskennwert von 2 mV/V, der mit gängigen Messverstärkern und Wägeelektronik verarbeitet werden kann. Für welche Anwendungen ist die KERN CR.2500-1Q1 besonders empfohlen? Empfohlen wird die Zelle für Kraftfahrzeugwaagen, Trichterwaagen, Prüfstände und allgemeine Industrie- sowie Landwirtschaftsanwendungen, bei denen robuste und präzise Kraft- oder Gewichtsmessungen benötigt werden.
300 kg Scherstab aus rostfreiem Stahl, Nennlast 300 kg, IP68/IP69K, 6-Leiter-Anschluss - KERN
Der Scherstab von KERN verbindet robuste Bauweise, präzise Messsignale und Schutzart für anspruchsvolle Industrieumgebungen. Nutzen Sie die Kombination aus rostfreiem Stahl, IP68/IP69K und der Nennlast von 300 kg für zuverlässige Wägeanwendungen. Bestellen Sie die Wägezelle sicher über Metav oder fordern Sie bei Bedarf die technische Beratung an. Scherstab — Wägezelle CT.300-3Q1 von KERN Der Scherstab ist eine Wägezelle für Gewichts- und Druckkraftmessungen unter rauen Umgebungsbedingungen. Scherstab aus rostfreiem Stahl Nennlast 300 kg, geeignet für Plattformwaagen Schutzart IP68/IP69K für nasse und staubige Bereiche 6‑Leiter‑Anschluss mit 5 m Kabellänge OIML-Klasse C3, CE- und RoHS-konform Robuste Bauweise sichert dauerhaften Einsatz Der Scherstab ist aus rostfreiem Stahl gefertigt und bietet damit hohe Korrosionsbeständigkeit für den Einsatz in feuchter oder chemischer Umgebung. Die IP68/IP69K Schutzart gewährleistet weiterhin Schutz gegen Eindringen von Staub und zeitweiliges Untertauchen sowie Hochdruckreinigung, was die Lebensdauer der Messzelle erhöht. Dadurch reduziert sich der Wartungsaufwand, was in Produktionslinien und Logistikprozessen Ausfallzeiten minimiert. Präzision und Eichfähigkeit für verlässliche Resultate Mit einer Nennlast von 300 kg und einem Nennkennwert von 2 mV/V liefert die Wägezelle reproduzierbare Signale für zuverlässige Gewichtsermittlung. Die Einordnung in OIML-Klasse C3 und die Konformität mit geltenden Normen schaffen Grundlagen für eichfähige Anwendungen in Industrie- und Handelsprozessen. Für Anwender bedeutet das: präzise Messwerte und planbare Qualitätskontrolle bei wiederholten Messvorgängen. Vielseitige Einsetzbarkeit und einfache Integration Die Konstruktion erlaubt die Montage in Plattformwaagen, Trichterwaagen, im Boden eingelassenen Waagen und anderen Wiegeeinrichtungen. Der 6‑Leiter‑Anschluss und die 5 m Kabellänge erleichtern die elektrische Integration und Verdrahtung in bestehende Systeme. Für Anwender heißt das: geringerer Installationsaufwand und schnelle Inbetriebnahme ohne zusätzliche Kabelverlängerungen. Betriebssicherheit und Lieferzuverlässigkeit für den Produktiveinsatz Die Wägezelle arbeitet zuverlässig im Temperaturbereich -30 °C bis 70 °C, ist nach EN 60529 klassifiziert und trägt CE- sowie RoHS-Konformität. Mit einem Eigengewicht von 1 kg und Ursprungsland ES ist die Komponente kompakt und industrietauglich. Als Lieferant bietet Metav langfristige Versorgungssicherheit und technische Unterstützung, sodass Ersatz- und Erweiterungsbedarf planbar bleibt. ***Empfehlung: Die KERN Wägezelle CT.300-3Q1 über Metav beziehen und bei Bedarf die technische Beratung anfordern unter info@metav-werkzeuge.com oder telefonisch +49 2822 7131930 beziehungsweise per WhatsApp +49 170 2837271 *** Produktmerkmale Artikelnummer: CT.300-3Q1 Hersteller: KERN Bezeichnung: Scherstab aus rostfreiem Stahl Art Nr.: CT Q1 Warennummer: 84239010 Ursprungsland: ES Material: rostfreier Stahl Norm: EN 60529 Fakten Nennlast: 300 kg Nennkennwert: 2 mV/V Kabellänge: 5 m Gewicht: 1 kg Betriebstemperatur: -30 °C bis 70 °C OIML-Klasse: C3 Besonderheiten Schutzart: IP68/IP69K (staub- und wasserdicht, Hochdruckreinigung) Anschluss: 6‑Leiter‑Anschluss Konformität: CE, RoHS Einsatzgebiet: Plattformwaagen, Trichterwaagen, im Boden eingelassene Waagen Anwendungsbranchen: Industrie und Fertigung, Chemieindustrie, Lebensmittel und Pharma, Baustoffindustrie, Logistik und Verpackung FAQ Wie robust ist die Wägezelle gegen Feuchtigkeit und Reinigung? Die KERN Wägezelle CT.300-3Q1 verfügt über die Schutzart IP68/IP69K, wodurch der Scherstab für staubige Bereiche, vollständiges Untertauchen und Hochdruckreinigung geeignet ist. Das macht die Messzelle belastbar in Produktionsumgebungen mit Nassreinigung. Für welche Wiegesysteme eignet sich diese Messzelle? Der Scherstab ist ausgelegt für Plattformwaagen, Trichterwaagen sowie im Boden eingelassene Waagen. Die Konstruktion erlaubt einfache Montage in Standard‑Wiegesystemen und passt besonders dort, wo robuste Lastaufnehmer verlangt werden. Welche Temperaturbedingungen verträgt die Wägezelle? Die Wägezelle CT.300-3Q1 arbeitet zuverlässig im Bereich von -30 °C bis 70 °C, sodass sie in kalten Lagerhallen ebenso einsatzfähig ist wie in wärmeren Fertigungsbereichen. Ist die Wägezelle für eichpflichtige Anwendungen geeignet? Ja, die Wägezelle erfüllt OIML‑Klasse C3 und die relevanten Normanforderungen, wodurch sie sich für viele eichpflichtige Anwendungen in Industrie und Handel eignet. Welche Anschlussmöglichkeiten und Kabellängen sind verfügbar? Die KERN Wägezelle CT.300-3Q1 nutzt einen 6‑Leiter‑Anschluss und wird mit einer Kabellänge von 5 m geliefert, was die Integration in bestehende Messsysteme erleichtert.
5Kg-50Kg Elastomerlager mit Abhebesicherung für CB-Q1, rostfreier Stahl - Kern
Das Elastomerlager von Kern überzeugt durch seine Kombination aus rostfreiem Stahl und integrierter Abhebesicherung, wodurch sichere Montage und dauerhafte Funktionalität gewährleistet werden. Die flexible Tragkraft von 5Kg–50Kg macht das Lager vielseitig einsetzbar, während das geringe Gewicht die Nachrüstung vereinfacht. Bestellen Sie das Elastomerlager direkt über Metav oder fragen Sie unsere Beratung bei Bedarf an. Elastomerlager mit Abhebesicherung für CB-Q1 Ein robustes Dämpfungselement zur sicheren Aufnahme und Entkopplung von Messaufbauten, speziell abgestimmt auf den Einsatz mit dem Messschieber CB-Q1. Elastomerlager »CE.Q30904« von Kern Mit Abhebesicherung für CB-Q1 Aus rostfreiem Stahl für langjährige Beständigkeit Tragkraftbereich 5Kg–50Kg, flexibel verwendbar Kompakte Bauweise, Gewicht ca. 0,5 kg Langlebiger Korrosionsschutz durch Materialwahl Dank rostfreiem Stahl bietet das Lager einen zuverlässigen Korrosionsschutz, der den Einsatz in feuchten Werkstattumgebungen und in Verbindung mit Waagen ermöglicht. Das Material reduziert Korrosionsrisiken und erhöht damit die Standzeit des Bauteils. Dieser Werkstoff sorgt dafür, dass Belastungen über lange Zeiträume konsistent übertragen werden, was die Messgenauigkeit von angeschlossenen Prüfgeräten stabilisiert. Sichere Handhabung durch integrierte Abhebesicherung Die Abhebesicherung verhindert unbeabsichtigtes Anheben des Lagerträgers bei Wartungsarbeiten oder beim Transport und verbessert so die Betriebssicherheit. Für Anwender von CB-Q1 bedeutet das weniger Nachstellaufwand und eine höhere Prozesssicherheit, weil Verschiebungen und Fehlausrichtungen minimiert werden. Dieses Merkmal reduziert Ausfallzeiten und vereinfacht die Montage. Vielseitige Tragfähigkeit für unterschiedliche Anwendungen Der Tragkraftbereich 5Kg–50Kg erlaubt den Einsatz an leichten bis mittelschweren Messaufbauten und unterstützt sowohl Laborwaagen als auch Werkstattapplikationen. Durch diese Abstufung kann das Lager in diversen Prüfständen genutzt werden, ohne dass zusätzliche Federkomponenten erforderlich sind. Das geringe Gewicht von etwa 0,5 kg erleichtert Anpassungen und Nachrüstungen an bestehenden Systemen. Geeignet für Messschieber und präzise Messaufbauten Speziell für die Kompatibilität mit dem Messschieber CB-Q1 entwickelt, bietet das Lager konstante Dämpfungseigenschaften und trägt zu reproduzierbaren Messergebnissen bei. Anwender aus Industrie, Handwerk und Fachhandel profitieren von der einfachen Integration in vorhandene Messketten. Die Konstruktion unterstützt die Anforderungen an Präzision, die bei Wäge- und Messaufgaben gefordert werden. Für die sichere Versorgung und fachliche Beratung das Elastomerlager über Metav beziehen – Beratung per E‑Mail info@metav-werkzeuge.com oder Telefon +49 2822 7131930 Produktmerkmale Fakten Artikelnummer: CE.Q30904 Hersteller: Kern Bezeichnung: Elastomerlager mit Abhebesicherung für CB-Q1 Daten Gewicht: 0,5 kg Tragkraftbereich: 5Kg–50Kg ECLASS: 21130606 Besonderheiten Material: rostfreier Stahl Geeignet für: Messschieber CB-Q1 Abhebesicherung: ja Storytrigger: waagen FAQ Ist das Elastomerlager mit CB-Q1 kompatibel? Das Elastomerlager von Kern wurde speziell für den Einsatz mit dem Messschieber CB-Q1 entwickelt und bietet durch die integrierte Abhebesicherung eine direkte Kompatibilität und sichere Montage. Welche Tragkraft deckt das Lager ab? Der Tragkraftbereich des Elastomerlagers liegt zwischen 5Kg und 50Kg, wodurch es für leichte bis mittelschwere Messaufbauten geeignet ist; genaue Einsatzgrenzen hängen von der Systemkonfiguration ab. Aus welchem Material besteht das Lager und welche Vorteile bietet das? Das Lager ist aus rostfreiem Stahl gefertigt, was Korrosionsschutz, hohe Belastbarkeit und eine längere Lebensdauer sicherstellt, besonders in Werkstatt- und Laborumgebungen. Wie schwer ist das Bauteil und beeinflusst das die Installation? Mit einem Gewicht von ca. 0,5 kg ist das Elastomerlager leicht handhabbar, was die Nachrüstung und Positionierung an bestehenden Messaufbauten vereinfacht. Welche Artikelnummer hat das Produkt für Nachbestellungen? Für Bestellungen und Nachfragen nutzen Sie die Artikelnummer CE.Q30904; das Elastomerlager wird von Kern angeboten und ist über Metav direkt verfügbar.

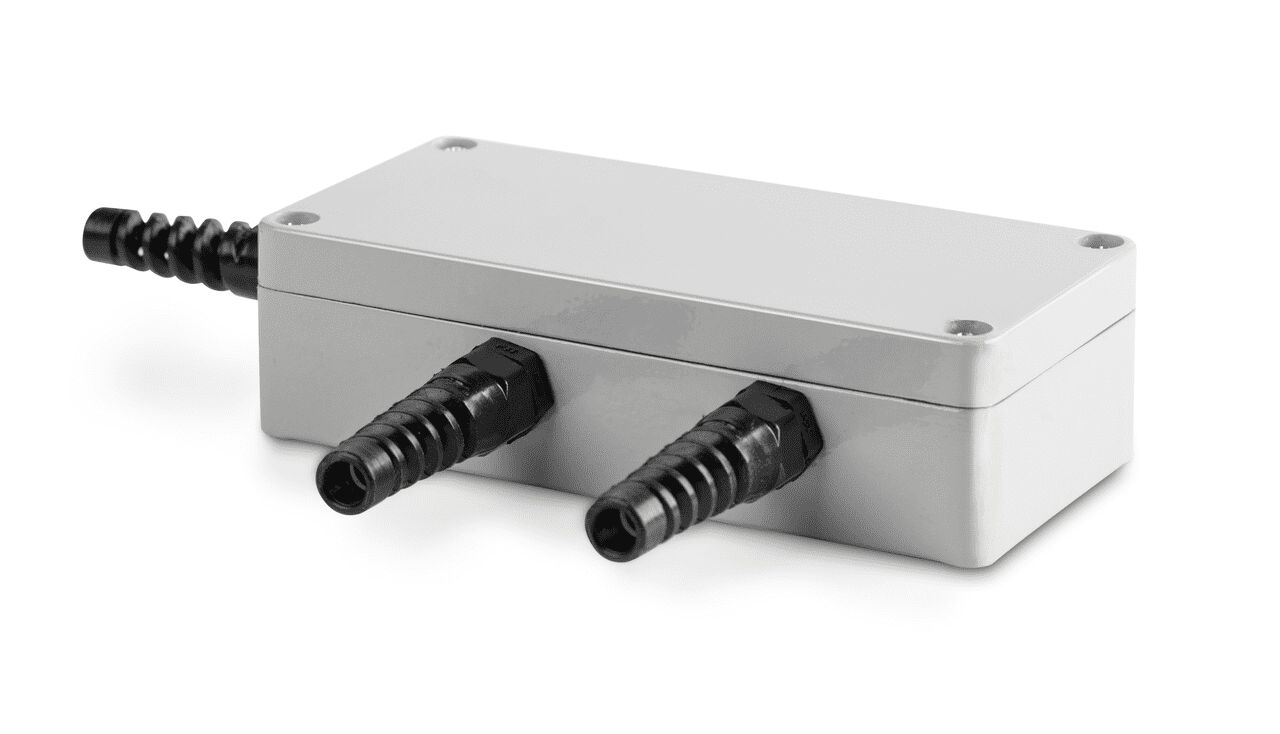

Junctionbox zum Anschluss von mehreren Messzellen an eine Auswerteeinheit
Junctionbox zum Anschluss von mehreren Messzellen an eine Auswerteeinheit

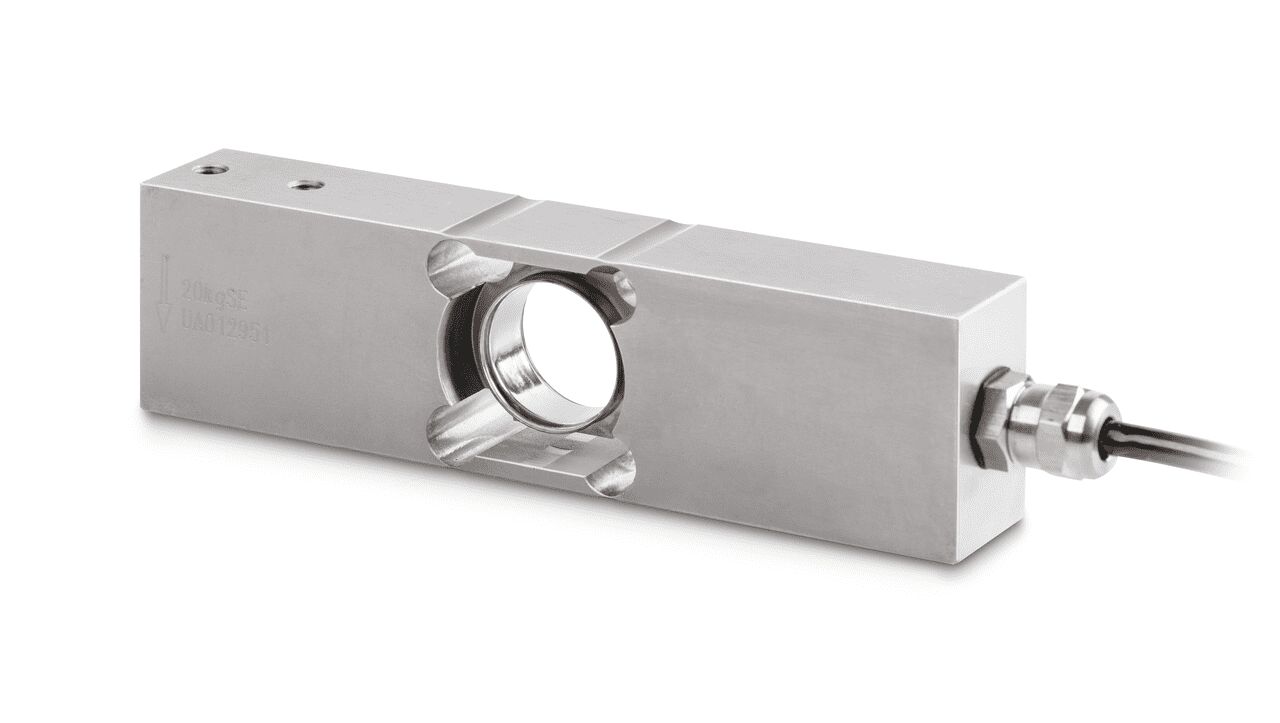

Single-Point-Wägezellen aus rostfreiem Stahl
Genauigkeit gemäß OIML R60 C3 RoHS konform Staub- und Spritzwasserschutz IP68/IP69K (gemäß EN 60529 bzw. ISO 20653), hermetisch verschweißt Rostfreier Stahl Anwendungsgebiet: Gewichts- sowie Druckkraftmessungen unter rauen Umgebungsbedingungen Geeignet für Plattformwaagen, Checkweigher Maximale Plattformgröße 10–50 kg: 400 x 400 mm Maximale Plattformgröße 100–500 kg: 800 x 800 mm 4-Leiter-Anschluss (10–50 kg) 6-Leiter Anschluss (100–500 kg) Nennkennwert: 2 mV/V Hinweis: Ausführung gemäß OIML R60 C4 oder C5 auf Anfrage
Zugvorrichtung ohne Gelenkköpfe für CB-Q1, verzinkt, passend für CB-Q1 - KERN
Die verzinkte Bauweise und die Passgenauigkeit für CB-Q1 gewährleisten robuste Funktionalität und lange Lebensdauer; kombiniert mit dem geringen Gewicht bietet das Bauteil effiziente Handhabung und reduzierte Ermüdung bei häufigem Wechsel. Bei Bedarf steht Metav mit technischer Beratung und schnellen Lieferwegen aus Emmerich zur Verfügung. Zugvorrichtung ohne Gelenkköpfe für CB-Q1 Die Zugvorrichtung ohne Gelenkköpfe für CB-Q1 ist eine kompakte Ergänzung für Messschieber-Anwendungen und wurde für den robusten Einsatz in Werkstatt und Industrie konzipiert. Zugvorrichtung von KERN Verzinktes Material für Korrosionsschutz Leichtes Bauteil: nur 0,8 kg Gewicht Passend für Messschieber CB-Q1, ohne Gelenkköpfe Robuste Ausführung für dauerhafte Nutzung Dank des verzinkten Materials bietet die Haltevorrichtung effektiven Korrosionsschutz und reduziert dadurch Wartungsaufwand. Die klare Materialwahl sorgt für zuverlässige Belastbarkeit auch in feuchten Umgebungen, was die Ausfallzeiten verringert und die Lebensdauer der gesamten Baugruppe erhöht. Solide Verarbeitung und einfache Oberflächenbehandlung ermöglichen langfristige Stabilität bei wiederholtem Einsatz. Passgenaue Kompatibilität minimiert Einrichtungszeit Die Konstruktion ist speziell auf die CB-Q1-Schnittstelle abgestimmt, wodurch Montage und Justage deutlich schneller erfolgen. Diese Kompatibilität reduziert Rüstzeiten und gewährleistet präzise Übertragung von Zugkräften zwischen Messschieber und Prüfaufbau. Für Anwender bedeutet das: weniger Stillstand und höhere Prozesssicherheit bei wiederkehrenden Messabläufen. Einfache Handhabung dank niedrigem Gewicht Mit einem Gewicht von 0,8 kg bleibt das Bauteil handlich und erleichtert das Wechseln an Messgeräten. Die Entscheidung für eine Ausführung ohne Gelenkköpfe vereinfacht die Lagerhaltung und minimiert Verschleißstellen. Wer häufige Anpassungen vornimmt, profitiert von schneller Montage und geringerer körperlicher Beanspruchung bei häufigem Zugriff. Praxisorientierte Auswahl für Werkstatt und Produktion Die Vorrichtung richtet sich an Anwender in Werkstatt, Fertigung und Qualitätskontrolle, die robuste, leicht zu integrierende Komponenten benötigen. Als Teil einer messgerechten Ausstattung liefert das Produkt konstante Ergebnisse und lässt sich problemlos in bestehende Prüfstände einbauen. Metav als Anbieter stellt dabei transparente Lieferketten und fachliche Unterstützung durch das Team in Emmerich sicher. Bestellen Sie die verzinkte Zugvorrichtung von KERN direkt bei Metav oder fordern Sie technische Beratung per E‑Mail an: info@metav-werkzeuge.com, Telefon +49 2822 7131930 Produktmerkmale Artikelnummer: CE.Q30901 Bezeichnung: Zugvorrichtung ohne Gelenkköpfe für CB-Q1 Marke: KERN Fakten Gewicht: 0,8 kg ECLASS: 28049112 (Klassifikation) Besonderheiten Material: verzinkt Geeignet Für Messschieber: CB-Q1 Ohne Gelenkköpfe Storytrigger: Waagen FAQ Welche Materialeigenschaften hat die Zugvorrichtung von KERN (CE.Q30901)? Die Zugvorrichtung von KERN (CE.Q30901) ist verzinkt ausgeführt und bietet dadurch verbesserten Korrosionsschutz, was die Lebensdauer unter üblichen Werkstattbedingungen verlängert. Ist das Bauteil kompatibel mit dem Messschieber CB-Q1? Ja, die Konstruktion ist speziell für die Integration mit dem CB-Q1 ausgelegt und stellt eine präzise Verbindung ohne zusätzliche Anpassungen sicher. Wie schwer ist die Vorrichtung und welche Vorteile bringt das Gewicht? Mit einem Gewicht von 0,8 kg bleibt die Vorrichtung handlich, was schnelle Wechsel und unkomplizierte Montage ermöglicht sowie die Belastung für das Personal reduziert. Für welche Anwendungen ist die Zugvorrichtung vorgesehen? Das Produkt eignet sich für Werkstatt, Fertigung und Prüfstände, insbesondere bei Waagen- und Messaufbauten, wo robuste, platzsparende und wartungsarme Komponenten benötigt werden.
präzise Wägedaten für automatisierte Fertigungsprozesse
Messzellen, auch bezeichnet als Wägezellen oder Kraftsensoren, sind hochpräzise, elektromechanische Bauteile, die mechanische Kräfte in auswertbare elektrische Signale umwandeln. In industriellen Waagen, Dosieranlagen und Kraftmesssystemen bilden Messzellen die Grundlage exakter Messwerte für Qualitätskontrolle und Prozessautomatisierung.
wie Messzellen technisch funktionieren und wo sie eingesetzt werden
Aufbau und Prinzip beruhen auf einem metallischen Grundkörper, häufig als Biegebalken ausgeführt, auf dem feine Dehnungsmessstreifen appliziert sind. Bei Krafteinwirkung verformt sich der Grundkörper minimal, die Dehnungsmessstreifen ändern den elektrischen Widerstand, und das resultierende Signal wird an Steuerungen, Auswertegeräte oder SPS-Anlagen weitergeleitet. Diese Eigenschaft macht Messzellen unverzichtbar in Anwendungen von Milligramm-Wägungen bis zu tonnenschweren Lasten.
messzellen im Produktionsalltag: konkrete Vorteile für Ihre Werkstatt
- Konstante Messgenauigkeit: Exakte Signalwandlung durch Dehnungsmessstreifen.
- Nahtlose Systemintegration: Direkte Anbindung an Steuerungen und SPS-Anlagen.
- Robuste Bauweise: Massive Konstruktion, keine beweglichen Verschleißteile, geeignet für rauhe Umgebungen.
- Breite Einsatzfähigkeit: Einsetzbar für Waagen, Dosieranlagen und Kraftmesssysteme in der Fertigung.
- Automatisierungsfreundlich: Echtzeitdaten für Prozessüberwachung und Regelung.
warum Metav die clevere Wahl für Messzellen ist
Metav kombiniert jahrzehntelange Präzisionskompetenz mit einem umfassenden Sortiment und einem Qualitätsfilter direkt in Emmerich. Als erfahrener Partner bietet Metav ein lückenloses Angebot für Industrie, Handwerk und Fachhandel und stellt die verlässliche Versorgung sowie technisches Know-how sicher. Vertrauen basiert hier auf Praxis: über 48.000 Kunden und ein Sortiment mit mehr als 250.000 Produkten unterstützen Ihre Beschaffungsstrategie.
kurz zusammengefasst
Messzellen liefern die präzisen Messdaten, die für automatisierte Fertigungsprozesse, genaue Abfüllungen und zuverlässige Qualitätskontrollen erforderlich sind. Mit robustem Aufbau, flexiblen Bauformen wie dem Biegebalken und direkter Integration in Steuerungsumgebungen optimieren Wägezellen Ihre Produktionsprozesse.
FAQ
Wie wandeln Messzellen Kräfte in elektrische Signale um?
Messzellen nutzen auf einem metallischen Grundkörper applizierte Dehnungsmessstreifen, deren Widerstand sich bei Verformung ändert und so ein proportionales elektrisches Signal erzeugt.
Welche Bauformen von Wägezellen sind üblich?
Typische Bauformen sind Biegebalken sowie weitere geometrische Varianten, die sich je nach Lastart und Einbausituation auswählen lassen.
Für welche Anwendungen eignen sich Kraftsensoren besonders?
Kraftsensoren werden in Waagen, Dosieranlagen und Kraftmesssystemen eingesetzt, wenn exakte Wägedaten für Qualitätskontrolle, Abfüllung oder Prozessregelung benötigt werden.
Wie integrieren sich Messzellen in Automatisierungsanlagen?
Messzellen liefern elektrische Signale, die direkt an Steuerungen, Auswertegeräte oder SPS-Anlagen angeschlossen werden können und so Echtzeitdaten für die Prozesssteuerung bereitstellen.
