Kreuztisch

Wenn es darum geht, Bohrarbeiten mit Bohrmaschinen, Fräsarbeiten mit Fräsmaschinen oder ähnliche Tätigkeiten präzise zu wiederholen, ist ein guter Kreuztisch mit Schwalbenschwanzführungen das Maß aller Dinge. Die drehbaren und einstellbaren Tischplatten, die in Richtung der X- und Y-Achse in einem Winkel von 90 Grad verschoben werden können, ermöglichen dank integrierter Linearmotoren eine präzise und zügige Positionierung für wiederholende Arbeitsschritte.

1.5″/1.25″ X/Y Präzisionsfeinverstellung mit rotierender Bühne, 3,25″x4,25″, Metall - Dino-Lite

Das kompakte MS15X bietet präzise X/Y-Verstellung und eine integrierte Rotationsplatte, sodass Werkstücke fein positioniert und schnell gedreht werden können; das robuste Metallgehäuse sorgt für stabile Handhabung bei Inspektion und Montage. Bestellen Sie das Zubehör direkt über Metav oder sprechen Sie unsere Beratung für Einbauhinweise an. Dino-Lite MS15X X/Y-Verstelltisch mit Rotationsplatte Dino-Lite MS15X für präzise Positionierung und einfache Rotation von Proben bei Dino-Lite Handmikroskopen Kompakte X/Y-Verstellung für feine Positionskorrektur Integrierte Rotationsplatte für schnelle Blickwinkelwechsel Robustes Metallgehäuse für stabile Montage Kompatibel mit vielen Dino-Lite Handmikroskopen Reisebereich X 1,5" und Y 1,25" für flexible Anwendung Präzise Positionierung für wiederholbare Messungen Die kombinierte X/Y-Verstellung ermöglicht exakte Verschiebungen in zwei Achsen, was die Arbeit mit feinen Proben deutlich erleichtert. Durch die eingebaute Rotationsplatte lassen sich Betrachtungswinkel ohne erneutes Aufspannen verändern, was Prüfzeiten reduziert und die Reproduzierbarkeit von Aufnahmen erhöht. Die gedrehte Feineinstellung sorgt für ruhige, stufenlose Bewegungen und ist besonders bei visuellen Inspektionen oder Dokumentationen von Vorteil. Robuste Bauweise für den Werkstattalltag Das stabile Metallgehäuse bietet ausreichend Gewicht und Festigkeit, um Vibrationen zu dämpfen und die Genauigkeit bei der Mikroskoparbeit zu erhalten. Die kompakte Bauform mit den Maßen von 12,7 cm Breite und 15,2 cm Länge passt auf beengte Arbeitsplätze, ohne die Beweglichkeit einzuschränken. Durch die solide Konstruktion bleibt die Einstellung auch bei wiederholter Nutzung erhalten, was die Zuverlässigkeit im täglichen Betrieb erhöht. Kompatibilität und einfache Integration Der Verstelltisch ist kompatibel mit Modellen wie MS36A-C2, MS36A-A2, MS36A-A3, MS54B und MS22B sowie anderen Dino-Lite Handmikroskopen, sodass eine direkte Kombination mit vorhandenem Equipment möglich ist. Die Montage erfolgt werkzeugarm über die Oberplatte, wodurch Umrüstzeiten reduziert werden und Prüfaufbauten schnell einsatzbereit sind. Diese Anpassungsfähigkeit macht den Tisch zur praktischen Ergänzung für Labor, Werkstatt und Qualitätssicherung. Technische Vorteile für Anwender mit unterschiedlichen Kenntnisständen Für Anwender, die nicht täglich mit Verstelltischen arbeiten, bietet das Produkt eine klare Bedienlogik: Die Knurled-Rändelräder erlauben feinfühlige Bewegungen, ohne dass komplexe Kalibrierungen nötig sind. Bei Bedarf kann die Rotationsfunktion genutzt werden, um Proben ohne Neuklemmen zu drehen. Dadurch wird die Bedienung intuitiv und die Effizienz bei wiederkehrenden Inspektionen gesteigert. Empfehlung: Für präzise Inspektionen und flexible Montageaufbauten auf die geprüfte Qualität von Dino-Lite und die Versorgungskompetenz von Metav vertrauen; bei Fragen zur Kompatibilität oder Anwendung steht die Metav-Beratung per Mail und Telefon zur Verfügung. Produktmerkmale Artikelnummer: MS15X Marke: Dino-Lite GTIN: 4712805472666 Fakten Travel Area X: 1.5" Travel Area Y: 1.25" X/Y Tischgröße: 3.25" x 4.25" Abmessungen: 12.7 cm x 15.2 cm x 7.6 cm Gewicht: 907 g Garantie: 1 Jahr Besonderheiten Gehäusematerial: Metall Kompatibel mit: MS36A-C2, MS36A-A2, MS36A-A3, MS54B, MS22B, alle Dino-Lite Handmikroskope Lieferumfang: XY Base, Rotating Stage Zertifizierung: RoHS Herkunft: Hergestellt in China FAQ Wie groß ist der Verstellbereich des Tisches? Der Verstellbereich beträgt beim Dino-Lite MS15X in X 1,5" und in Y 1,25", was feine Anpassungen bei Inspektionen und Messungen ermöglicht. Mit welchen Mikroskopen ist der Tisch kompatibel? Der MS15X Verstelltisch von Dino-Lite ist kompatibel mit Modellen wie MS36A-C2, MS36A-A2, MS36A-A3, MS54B und MS22B sowie weiteren Dino-Lite Handmikroskopen, wodurch die Integration in bestehende Arbeitsplätze einfach gelingt. Aus welchem Material besteht der Verstelltisch und wie schwer ist er? Das Gehäuse ist aus Metall gefertigt; das Gewicht liegt bei 907 g, was für ausreichend Stabilität bei manuellen Einstellungen sorgt. Was ist im Lieferumfang enthalten? Im Paket enthalten sind die XY Base und die Rotating Stage, sodass nach Auspacken eine sofortige Montage und Nutzung möglich ist. Wie lange gilt die Garantie für dieses Zubehör? Für den Dino-Lite MS15X gilt eine Garantie von 1 Jahr; bei technischen Fragen und Detailanfragen steht Metav als Ansprechpartner bereit.

175,00 €

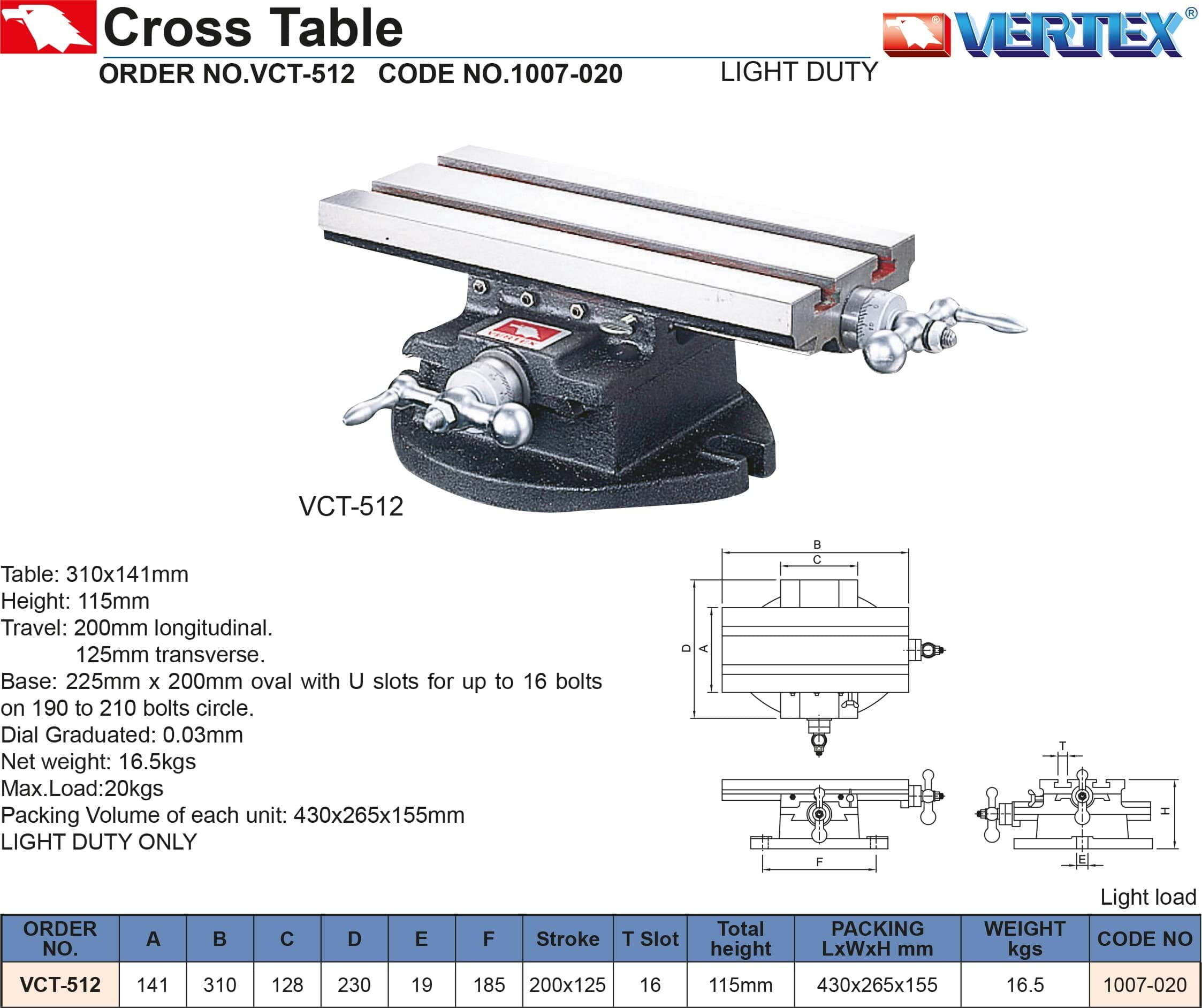

VCT-512 Kreuztisch

Vertex VCT-512 Cross Table Table: 310x141mm Height: 115mm Travel: 200mm longitudinal. 125mm transverse. Base: 225mm x 200mm oval with U slots for up to 16 bolts on 190 to 210 bolts circle. Dial Graduated: 0.03mm Net weight: 16.5kgs Max.Load:20kgs Packing Volume of each unit: 430x265x155mm LIGHT DUTY ONLYTechnical Data- A: 141mm- B: 310mm- C: 128mm- D: 230mm- E: 19mm- F: 185mm- Stroke: 200×125mm- T slot: 16mm- Total height: 115mm- Packing L×W×H: 430×265×155mm- Weight: 16,5kg

889,64 €

Aufnahme verschiedenster Werkzeuge

Kreuztische, aufgrund ihrer XY-Achsen-Führungen auch Koordinatentische oder einfach XY-Tische genannt, können durch die manuellen Einstellungsmöglichkeiten verschiedenste Werkzeuge wie Fräsmaschinen, Bohrmaschinen oder Messsysteme aufnehmen. Diese Funktion erleichtert das Arbeiten ungemein und macht passgenaue Fräsarbeiten, Bohrungen und Messungen an Ihren Werkstücken zum Kinderspiel.

Individuelle Kreuztische online kaufen

In unserem Sortiment können Sie schwere Kreuztische und Mini-Kreuztische der Firma Saim kaufen, welche aus soliden Materialien bestehen und äußerst robust sind. Die hochwertige Ausführung erkennen Sie unter anderem an dem relativ hohen Gewicht und der ebenfalls sehr hohen Traglast. Die Kreuztische sind als Standard- und Spezialausführungen online erhältlich.

Unsere Tische werden in verschiedenen Größen angeboten, von 240 x 190 mm bis 1.000 x 280 mm. Der minimale Verfahrweg der Kreuztische beträgt 120 × 140 mm, wobei auf der Y-Achse auch keine Verschiebung gewählt werden kann. Der maximale Verfahrweg beträgt 700 × 250 mm. Anhand des Kreuztisches mit einer Größe von 240 x 190 mm und einer Verschiebung von 120 mm auf der X-Achse (keiner Verschiebung auf der Y-Achse) kann man am Gewicht von 14 kg und einer maximalen Traglast von 55 kg die Hochwertigkeit der verarbeiteten Materialien gut erkennen.

Mithilfe unseres Shopsystems können Sie sehr einfach die geeignete Tischgröße inklusive Verschiebungen ermitteln. Geben Sie einfach eine Variable ein und unser System zeigt Ihnen die möglichen Größen-Optionen plus der Möglichkeit zwischen einer eckigen und einer runden Basis zu wählen.

Robuste Mini-Kreuztische

Im Bereich der Mini-Kreuztische haben Sie ebenfalls eine große Auswahl an verschiedenen Größen-Optionen inklusive Variablen. Hier reichen die Tischgrößen von 150 × 100 mm bis 400 × 100 mm. Bei der X-Verschiebung können Sie zwischen 75 mm und 200 mm wählen. In der Y-Verschiebung können Sie zwischen keiner und einem Verfahrweg bis 100 mm wählen. Je nach Verwendungszweck kann auch hier zwischen einer eckigen und einer runden Basis gewählt werden. Auch hier ist wieder die Qualität am Gewicht zu erkennen, welche bei einer Größe von 150 × 100 mm (75 mm/-) mit 4 kg und einer Traglast von 30 kg sehr hochwertig, robust und somit langlebig ist.

Sowohl bei normalen Kreuztischen als auch bei den Mini-Kreuztischen sind Handräder mit Sicherheitsmuttern angebracht, die ein genaues Justieren ermöglichen. Zudem ist bei unseren Produkten ein präzises Einstellen und Ablesungen von bis zu 0,05 mm möglich. Ein guter Kreuztisch ist eine lohnende Anschaffung und sollte in keiner Werkstatt fehlen! Bei Fragen können Sie uns gerne direkt kontaktieren. Unser Expertenteam hilft Ihnen weiter!
