Vollhartmetallfräser für Impeller

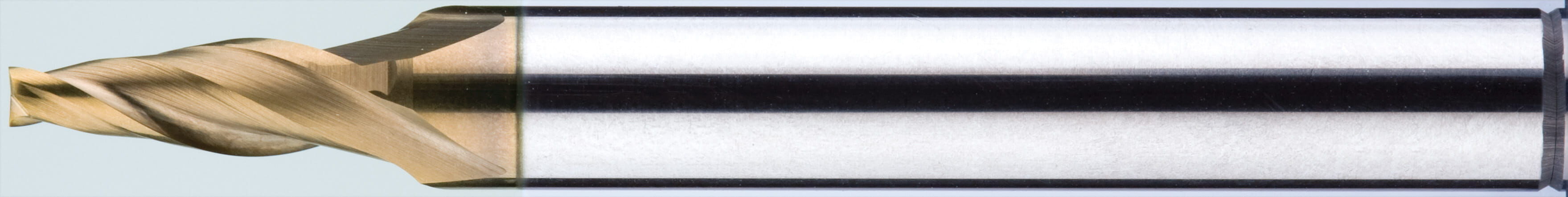

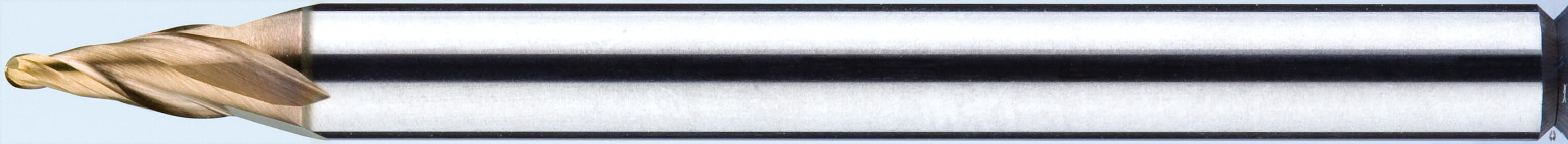

VHM Gesenkfräser konisch — COGO Präzisionsfräser VHM Gesenkfräser konisch für exakte Mikrofräsungen an anspruchsvollen Werkstücken in Industrie und Werkstatt Konische Spitze für präzise Außenkonturen Durchmesser 0,2 mm für feine Detailarbeit TISIN-Beschichtung erhöht Verschleißfestigkeit 2 Schneiden für sauberen Spanfluss Geeignet für Stahl, Aluminium und rostfreien Stahl Präzision für Mikrofertigung und feine Konturen Der VHM Gesenkfräser konisch wurde für hochpräzise Detailarbeiten entwickelt. Mit einem Durchmesser von 0,2 mm und einer Schnittlänge von 1 mm ermöglicht das Werkzeug feine Konturen und minimale Gratbildung bei geringen Toleranzen. Die konische Geometrie sorgt für kontrollierte Spanabfuhr und reduziert die Belastung an kritischen Stellen, wodurch die Nacharbeit an Bauteilen eingeschränkt wird. Anwender profitieren von konstanter Formtreue und reproduzierbaren Ergebnissen bei Serien und Prototypen. Materialvielfalt nutzen, Bearbeitungsqualität steigern Dank der Kombination aus hochwertigem Material (UWC) und der TISIN-Beschichtung ist das Werkzeug für eine breite Palette an Werkstoffen geeignet. Bearbeitbar sind unter anderem Kohlenstoffstahl, legierter Stahl, rostfreier Stahl, vorgehärteter Stahl bis ~HRC52, Kupfer und Grafit. Diese Vielseitigkeit erlaubt den Einsatz in unterschiedlichen Fertigungsbereichen, von Präzisionsmechanik bis zu funktionalen Prototypen, ohne dass für jede Werkstoffgruppe komplett neue Fräser bestellt werden müssen. Effizienz durch Geometrie, Beschichtung und Konstruktionsdetails Die 30°-Helix und die Auslegung mit 2 Schneiden gewährleisten einen gleichmäßigen Spanfluss und reduzierte Schnittkräfte. Die Schaftausführung mit 4 mm Durchmesser bietet stabile Spannbedingungen in feinmechanischen Spannsystemen. Die TISIN-Beschichtung erhöht die Verschleißfestigkeit und verlängert die Standzeit, wodurch Stillstandszeiten reduziert und Kosten pro gefertigten Teil gesenkt werden. Die abgeschrägte Kante (Shield_Edge) minimiert Gratbildung und verbessert die Oberflächenqualität. Zielorientierte Anwendung und Anwendernutzen Anwender, die präzise Konturen bei kleinen Bauteilen benötigen, finden in diesem Fräser eine Kombination aus Genauigkeit und Standzeit. Die konische Form erleichtert das Anfahren enger Radien, während die robuste Auslegung die Wiederholgenauigkeit bei Serienfertigung sichert. In Verbindung mit der Qualitätsprüfung und Logistik von Metav Werkzeuge wird die Versorgung verlässlich gestaltet, sodass Produktion und Montage termingerecht unterstützt werden. Empfehlung: Den VHM Gesenkfräser konisch von COGO über Metav Werkzeuge wählen, um Präzision und Standzeit im Fertigungsprozess nachhaltig zu steigern — bei Fragen technische Daten per eMail an info@metav-werkzeuge.com oder telefonisch unter +49 2822 7131930 anfragen. Produktmerkmale Artikelnummer: 2TEM002013010 Marke: COGO Bezeichnung: VHM Gesenkfräser konisch Herstellerkennzeichen: 2TEM Material: UWC (Kurzbezeichnung) Daten Durchmesser: 0,2 mm Gesamtlänge: 40 mm Helix: 30° Schaftdurchmesser: 4 mm Schneiden: 2 Schnittlänge: 1 mm Winkel: 1,3 Besonderheiten Coating: TISIN (verschleißarme Beschichtung) Shield_Edge vorhanden (Kantenschutz zur Gratminimierung) Prehardenned (für vorgehärtete Werkstoffe geeignet) Bezeichnung_2: konisch Art_Nr_2: 2TEM Materialanwendungen: Grafit, HRC52 gehärteter Stahl, Kohlenstoffstahl, Kupfer, Legierter Stahl, Rostfreier Stahl FAQ Wie fein ist der kleinste einsetzbare Durchmesser dieses Fräsers? Der Fräser hat einen Durchmesser von 0,2 mm. Der VHM Gesenkfräser konisch von COGO mit der Artikelnummer 2TEM002013010 eignet sich damit für sehr feine Detailarbeiten und Mikrokonturen. Für welche Werkstoffe ist der Fräser geeignet? Der Fräser ist ausgelegt für Bearbeitung von Kohlenstoffstahl, legiertem Stahl, rostfreiem Stahl, vorgehärteten Werkstoffen bis ~HRC52, Kupfer und Grafit. Die TISIN-Beschichtung unterstützt die Standzeit bei abrasiven Materialien. Welche Vorteile bietet die TISIN-Beschichtung konkret? Die TISIN-Beschichtung reduziert Reibung und Verschleiß, führt zu längeren Werkzeugstandzeiten und verbessert so die Wirtschaftlichkeit bei Serienläufen mit dem COGO VHM Gesenkfräser konisch. Wie beeinflusst die Helix von 30° die Bearbeitung? Die 30°-Helix sorgt für gleichmäßigen Spanabtransport und geringere Vibrationen. Dadurch entstehen bessere Oberflächen und stabilere Schnittbedingungen bei Mikrofräsungen. Ist der Fräser für die Serienfertigung geeignet? Ja. Die Kombination aus konischer Geometrie, 2 Schneiden, TISIN-Beschichtung und robuster Schaftausführung macht den Fräser für wiederkehrende Präzisionsarbeiten in Serien geeignet. Hersteller: COGO Tools, 726-13, Manse-ro, Yangseong-myeon, Anseong-si, Gyeonggi-do, Korea 17502 / Verantwortlich: Metav Werkzeuge GmbH; Parkring 45; 46446 Emmerich; Germany; +49 2822 7131930; info@metav-werkzeuge.com

geeignet für vorgehärteten und gehärteten Stahl (HRC50~)  hohe präzise Kantentoleranz sehr gutes Oberflächenfinish mit 2 Schneiden

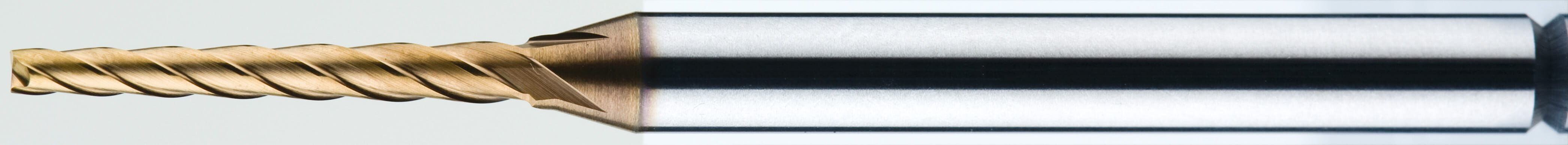

VHM Schaftfräser von COGO — Präzisionsfräser für Feinschnitt Der VHM Schaftfräser ist ein universell einsetzbarer Hartmetallfräser mit TISIN-Beschichtung, konzipiert für präzise Bearbeitung von Stahl und vorgehärteten Werkstoffen TISIN-Beschichtung für längere Standzeit Hohe Präzision: D0,5 mit +0~-0.01mm Toleranz 4 Schneiden für feine Oberflächen und Effizienz Geeignet für Stahl und Vorgehärteten Stahl Schaft Ø4 mm, Gesamtlänge 45 mm Langlebigkeit durch Beschichtung und Materialwahl Die Kombination aus TISIN-Beschichtung und dem UWC-Hartmetall sorgt für deutlich reduzierte Verschleißrate bei Serienbearbeitung. Dadurch verlängert sich die Standzeit des Werkzeugs und Stillstandszeiten für Nachschleifen werden seltener erforderlich. Besonders bei abrasiven Werkstoffen bietet die Beschichtung Schutz gegen Mikroausbrüche und erhält die Schneidkante länger scharf. Präzision und Maßhaltigkeit für feine Bearbeitung Mit einem Durchmesser von 0,5 mm und einer Toleranz von +0~-0.01mm ermöglicht dieses Werkzeug reproduzierbare Ergebnisse bei engen Maßvorgaben. Die präzise Ausführung eignet sich ideal für Entgratungen, feine Konturen und Mikromechanik, wobei die vier Schneiden für gleichmäßigen Spanabtrag und verbesserte Oberflächengüte sorgen. Der Anwender profitiert von zuverlässig wiederholbaren Ergebnissen in Serie. Einsatzbereiche: robust bei Stahl und vorgehärteten Werkstoffen Das Fräswerkzeug ist explizit für die Bearbeitung von Stahl und vorgehärtetem Stahl geeignet, wodurch es sich für Anwendungen in Werkzeugbau, Maschinenbau und Lohnfertigung empfiehlt. Durch die stabile Geometrie lassen sich auch anspruchsvollere Materialien spanend bearbeiten, ohne sofortige Werkzeugwechsel einplanen zu müssen. Schaftgeometrie und Zerspanungsstabilität erhöhen Prozesssicherheit Der Schaft Ø4 mm und die Gesamtlänge von 45 mm bieten eine ausgewogene Kombination aus Einspanntiefe und Steifigkeit. Die Helix 30° reduziert Vibrationen und sorgt für kontrollierten Spanfluss, während die Rippenkegel-Ausführung eine sichere Aufnahme und Zentrierung im Werkzeughalter ermöglicht. Für Anwender bedeutet das weniger Nacharbeit und höhere Prozesssicherheit. Präzision sichern: Den VHM Schaftfräser von COGO mit TISIN-Beschichtung direkt über Metav Werkzeuge beziehen — bei Bedarf technische Beratung per info@metav-werkzeuge.com oder telefonisch unter +49 2822 7131930 Produktmerkmale Artikelnummer: 4TRE005030040 Marke: COGO Bezeichnung: VHM Schaftfräser TRE mit Rippenkegel Fakten Durchmesser: 0,5 mm Schnittlänge: 4 mm Gesamtlänge: 45 mm Schaftdurchmesser: 4 mm Schneiden: 4 Helix: 30° Toleranz Durchmesser: +0~-0.01mm Besonderheiten Material: UWC Beschichtung: TISIN — Hartstoffbeschichtung, verschleißreduzierend Geeignet für: Stahl Geeignet für: Vorgehärteten Stahl Geometrie: Rippenkegel Hinweis: VHM-Ausführung FAQ Für welche Werkstoffe eignet sich dieses Werkzeug? Der VHM Schaftfräser von COGO (SKU 4TRE005030040) eignet sich besonders für Stahl und vorgehärteten Stahl und wird deshalb häufig im Werkzeug- und Maschinenbau eingesetzt. Welche Vorteile bietet die TISIN-Beschichtung? Die TISIN-Beschichtung des COGO VHM Schaftfräsers reduziert Verschleiß und Mikroausbrüche, verlängert die Standzeit und verbessert die Prozesssicherheit bei Serienbearbeitung. Welche Abmessungen hat dieses Fräswerkzeug? Die vorliegende Ausführung des VHM Schaftfräsers hat einen Durchmesser von 0,5 mm, eine Schnittlänge von 4 mm und eine Gesamtlänge von 45 mm (COGO, SKU 4TRE005030040). Warum sind vier Schneiden vorteilhaft? Durch die vier Schneiden des COGO VHM Schaftfräsers wird der Span gleichmäßiger verteilt, was zu besseren Oberflächen und höherer Zerspanungsleistung führt. Hersteller: COGO Tools, 726-13, Manse-ro, Yangseong-myeon, Anseong-si, Gyeonggi-do, Korea 17502 Verantwortlich: Metav Werkzeuge GmbH; Parkring 45; 46446 Emmerich; Germany; +49 2822 7131930; info@metav-werkzeuge.com 4TRE

VHM Gesenkfräser konisch Der VHM Gesenkfräser konisch ist ein Präzisionswerkzeug für konische Bearbeitungen an Stahl, rostfreiem Stahl und Nichteisenmetallen in Werkzeugbau und Serienfertigung. VHM Gesenkfräser konisch von COGO TISIN-Beschichtung für hohe Verschleißfestigkeit Hohe Präzision: Durchmesser 10 mm, Toleranz +0~ -0.015 mm 4 Schneiden und 30° Helix für ruhigen Schnitt Schaft Ø 16 mm, Gesamtlänge 100 mm, Schnittlänge 34 mm Lange Standzeit durch die TISIN-Beschichtung Die TISIN-Beschichtung reduziert Abrieb und sorgt für gleichbleibende Schnittbedingungen auch bei abrasiven Werkstoffen. Dadurch sinkt der Wartungsaufwand und die Standzeit des Werkzeugs erhöht sich, was die Teilekosten pro Bauteil senkt. Für Anwender bedeutet das weniger Werkzeugwechsel und planbarere Rüstzeiten in der Fertigung. Maßhaltigkeit und ruhiger Schnitt durch Geometrie Dank der engen Toleranz +0~ -0.015 mm und der Geometrie mit 4 Schneiden sowie einem 30° Helix winkelt sich der Span gleichmäßig ab, was Vibrationen reduziert und Oberflächenqualität verbessert. Die vorhandene Shield_edge-Kante schützt die Schneide und stabilisiert den Grataufbau, sodass präzise Konusformungen mit reproduzierbaren Ergebnissen möglich sind. Helixwinkel und Schnittlänge tragen direkt zur Prozessstabilität bei. Breites Einsatzspektrum für verschiedene Werkstoffe Dieses Werkzeug ist ausgelegt für die Bearbeitung von Stahl, rostfreiem Stahl, legiertem Stahl, vorgehartetem Stahl bis etwa HRC52, Kohlenstoffstahl, Kupfer und Grafit. Die Kombination aus Substrat und Beschichtung macht es vielseitig einsetzbar, vom Prototypenbau bis zur Serienfertigung. Für Anwender heißt das: ein Werkzeug für mehrere Aufgaben und damit geringerer Werkzeugwechselaufwand. Aufnahme, Handhabung und Zielgruppe Mit einem Schaftdurchmesser von 16 mm und einer Gesamtlänge von 100 mm passt der Fräser in Standardaufnahmen von Werkzeugmaschinen und Fräszentren. Die konische Ausführung ermöglicht exakte Gesenkbearbeitungen und wird bevorzugt von Werkzeugbauern, Lohnfertigern und Serienherstellern eingesetzt. Metav Werkzeuge unterstützt Anwender mit Beratung und schneller Lieferung ab Lager, sodass die Integration in den Fertigungsprozess einfach gelingt. Empfehlung: Fordern Sie eine Anwendungsempfehlung oder ein verbindliches Angebot für den VHM Gesenkfräser konisch bei Metav Werkzeuge an – per eMail info@metav-werkzeuge.com oder telefonisch +49 2822 7131930 Produktmerkmale Artikelnummer: 4TEM100050340 Marke: COGO Serie: 4TEM Fakten Durchmesser: 10 mm Schneiden: 4 Gesamtlänge: 100 mm Schnittlänge: 34 mm Schaftdurchmesser: 16 mm Winkel: 5° Helix: 30° Toleranz Durchmesser: +0~ -0.015 mm Besonderheiten Beschichtung: TISIN (TiSiN, verschleißfest) Material: UWC (Werkstoffsubstrat) Schutzkante: Shield_edge (geschützte Schneidkante) Geeignet für: Stahl Geeignet für: Rostfreier Stahl Geeignet für: Legierter Stahl Geeignet für: Vorgeharteter Stahl Geeignet für: HRC52 (ungefähr) Geeignet für: Kohlenstoffstahl Geeignet für: Kupfer Geeignet für: Grafit FAQ Woraus besteht der VHM Gesenkfräser konisch und welche Beschichtung wird verwendet? Der VHM Gesenkfräser konisch von COGO besteht aus dem Substrat UWC und ist mit einer TISIN-Beschichtung versehen, die für hohe Verschleißfestigkeit und längere Standzeiten sorgt (SKU 4TEM100050340). Für welche Werkstoffe eignet sich der VHM Gesenkfräser konisch besonders gut? Der VHM Gesenkfräser konisch eignet sich für eine breite Palette von Werkstoffen, darunter Stahl, rostfreier Stahl, legierter Stahl, vorgehärteter Stahl bis etwa HRC52, Kohlenstoffstahl, Kupfer und Grafit. Welche Maschine und Aufnahme sind für den Einsatz des VHM Gesenkfräsers konisch sinnvoll? Aufnahmen mit einem Schafthaltersystem für Schaft Ø 16 mm und stabile Fräszentren sind ideal; der Fräser ist für Standardspannsysteme ausgelegt und bewältigt Konusbearbeitungen bei typischen Zerspanungsparametern. Wie beeinflusst die 30° Helix und die 4-Schneiden-Geometrie die Bearbeitung mit dem VHM Gesenkfräser konisch? Die 30° Helix sorgt für gleichmäßigen Spanabfluss, während die 4-Schneiden-Geometrie einen ruhigen Schnitt und gute Oberflächen erzeugt; zusammen führen diese Merkmale zu stabilen Prozessen und wiederholbarer Maßhaltigkeit. Wie lässt sich die Toleranzangabe des VHM Gesenkfräsers konisch in der Praxis interpretieren? Die Toleranz +0~ -0.015 mm beim VHM Gesenkfräser konisch bedeutet, dass der Durchmesser präzise gefertigt ist und sich gut für Maßhaltige Arbeiten eignet; dies erleichtert das Einhalten enger Toleranzen in Serien und Werkzeugbau. Hersteller: COGO Tools, 726-13, Manse-ro, Yangseong-myeon, Anseong-si, Gyeonggi-do, Korea 17502 / Verantwortlich: Metav Werkzeuge GmbH; Parkring 45; 46446 Emmerich; Germany; +49 2822 7131930; info@metav-werkzeuge.com Serie: 4TEM

Kombinieren Sie Präzision und Standzeit: Der VHM Schaftfräser liefert durch die AICrN-Beschichtung und die 3 Schneiden ruhigen Lauf und langlebige Schneidkanten. Nutzen Sie die Schnittlänge 12 mm und den Schaft ø 6 mm für wiederholbare, exakte Konturfräsungen an Laufrädern und ähnlichen Bauteilen. Bei Fragen unterstützt Metav mit technischer Beratung und Zubehörauswahl. VHM Schaftfräser COGO ITBD für Laufräder Der VHM Schaftfräser ist ein Vollhartmetall-Fräser für präzise Kontur- und Formbearbeitungen an Laufrädern und anspruchsvollen Werkstoffen VHM Schaftfräser »ITBD« von COGO AICrN-Beschichtung für lange Standzeit 3 Schneiden für ruhigen Lauf Schnittlänge 12 mm, Gesamtlänge 50 mm Schaft ø 6 mm für gängige Spannsysteme Hohe Präzision beim Konturfräsen für Laufräder Bei der Bearbeitung von Laufrädern sorgt die VHM-Geometrie für gleichmäßigen Spanfluss und reproduzierbare Ergebnisse. Durch die Helix 35° wird der Spanablauf optimiert und Vibrationen reduziert, was zu glatteren Oberflächen führt. Anwender profitieren von der definierten Toleranz +0 ~ -0,02 mm am Durchmesser, die präzise Passungen ohne aufwändige Nacharbeit ermöglicht. Beschichtung und Material sichern längere Standzeiten Die AICrN-Beschichtung (AlCrN-ähnlich) schützt die Schneiden gegen thermische und abrasive Belastung und erhöht die Verschleißfestigkeit. In Kombination mit dem Vollhartmetall-Körper bleibt die Schneidkantenfreudigkeit auch bei unterbrochenem Schnitt erhalten. Für Anwender bedeutet das weniger Werkzeugwechsel und höhere Produktivität bei Serien- und Einzelteilen. Vielseitige Einsatzmöglichkeiten und Werkstoffkompatibilität Dieses Werkzeug ist für die Bearbeitung von Gusseisen, Kunststoff und vorgehärtetem Stahl geeignet und deckt damit typische Anforderungen in der Laufradfertigung ab. Die Kombination aus 3 Schneiden und Schnittlänge 12 mm erlaubt saubere Konturen bei unterschiedlichen Schichtdicken. Die Angabe zur Werkstoffanwendung bietet Planern Sicherheit bei der Prozessauslegung. Integration in Fertigungsprozesse und Handhabung Der Schaft mit 6 mm Durchmesser passt in gebräuchliche Spannsysteme; die Gesamtlänge von 50 mm ermöglicht sichere Einspannlängen bei gängigen Fräsmaschinen. Die moderate Helix und die Schneidenanzahl reduzieren Schnittkräfte, was besonders bei empfindlichen Bauteilen die Nachbearbeitung minimiert. Ersatz- und Ergänzungswerkzeuge sind über Metav schnell verfügbar. Empfehlung: Für präzise Laufradbearbeitung den COGO VHM Schaftfräser über Metav Werkzeuge beziehen – bei technischen Fragen erreichen Sie uns unter info@metav-werkzeuge.com oder telefonisch +49 2822 7131930 Produktmerkmale Fakten Artikelnummer: 3ITBD010010120 Marke: COGO Serie / Baureihe: ITBD für Laufräder Durchmesser: 1 mm Durchmesser R×D: R0,5X1 Radius: 0,5 mm Schnittlänge: 12 mm Gesamtlänge: 50 mm Schaftdurchmesser: 6 mm Schneidenanzahl: 3 Helix: 35° Besonderheiten Beschichtung: AICrN (Hartstoffbeschichtung) Material: UWC (VHM-Ausführung) Toleranz Durchmesser: +0 ~ -0,02 mm Gusseisen bearbeiten: ja Kunststoff bearbeiten: ja Vorgehärteter Stahl bearbeiten: ja VHM Schaftfräser ITBD Ausführung FAQ Welche Materialien kann der Fräser bearbeiten? Der COGO VHM Schaftfräser ITBD für Laufräder ist für Gusseisen, Kunststoff und vorgehärteten Stahl ausgelegt; die SKUnummer 3ITBD010010120 erleichtert die Nachbestellung. Wie beeinflusst die AICrN-Beschichtung die Standzeit? Die AICrN-Beschichtung des VHM Schaftfräsers reduziert Abrieb und thermische Beanspruchung, wodurch die Standzeit gegenüber unbeschichteten Werkzeugen deutlich erhöht wird; das wirkt sich positiv auf die Produktionskosten aus. Welche Spannsysteme passen zum Schaft ø 6 mm? Der Schaftdurchmesser 6 mm des COGO VHM Schaftfräsers passt in gängige Spannzangen und Halter; die Gesamtlänge 50 mm erlaubt flexible Einspannlängen bei konventionellen Fräszentren. Wie genau ist der Durchmesser des Werkzeugs? Die Toleranzangabe für den Durchmesser lautet +0 ~ -0,02 mm; die SKUnummer 3ITBD010010120 hilft bei der Identifikation des exakten Bauteils. COGO Tools, 726-13, Manse-ro, Yangseong-myeon, Anseong-si, Gyeonggi-do, Korea 17502 / Verantwortlich: Metav Werkzeuge GmbH; Parkring 45; 46446 Emmerich; Germany; +49 2822 7131930; info@metav-werkzeuge.com 3ITBD
