Präzise Werkstückpositionierung für konstante Maßhaltigkeit
Werkstückanschläge sorgen als feste Referenzpunkte dafür, dass Rohteile bei Fräs-, Bohr- und Drehprozessen sofort reproducierbar positioniert werden und damit die Maßhaltigkeit, die Prozesssicherheit und die Rüstzeitreduzierung in der Serienfertigung deutlich verbessert werden; ob als seitliche Anschläge an Schraubstöcken oder als innenliegende Spindelanschläge, sie verhindern Verrutschen, Verdrehen und axiales Verschieben während der Bearbeitung und ermöglichen durch schnell fixierbare, magnetische oder präzisionsgeschliffene Bauformen eine flexible Integration in unterschiedlichste Spannmittel.

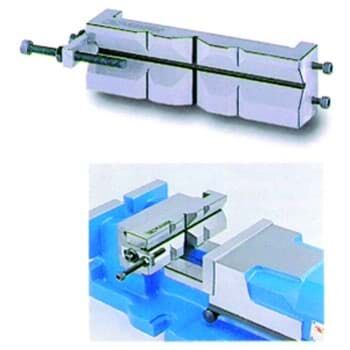

Universelle Backen mit Anschlag
Technische Daten: Bezeichnung: Universelle Backen VHM Genauigkeit: 0,01 mm Abmessung: 145x38x49mm bis 245x42x76mm Besonderheit: Prisma-Anschlag für runde Stücke, weicher Anschlag für ungleichförmige Stücke Geeignet für: Backenbreite 100-110mm oder Backenbreite 200-210mm je nach Ausführung Gewicht: 1,6 kg bis 4,2 kg Die technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren. Der Hersteller: Vertex Mit einer Erfahrung von über vier Jahrzehnten hat VERTEX sich als größter Hersteller für Maschinenteile in Taiwan einen Namen gemacht. Seit der Gründung im Jahr 1978 hat das Unternehmen kontinuierlich in seine Produktionskapazitäten investiert und verfügt nun über eine beeindruckende Fläche von mehr als 15000 m². VERTEX ist stolz darauf, sich auf Forschung und Entwicklung zu konzentrieren, um innovative Designs zu schaffen, die den steigenden Anforderungen der Branche gerecht werden. Darüber hinaus ist VERTEX dafür bekannt, dass 98% aller Artikel sofort ab Lager verfügbar sind. Diese hohe Lagerverfügbarkeit ermöglicht es den Kunden, ihre Produktionsausfallzeiten zu minimieren und ihre Maschinen reibungslos zu betreiben. VERTEX bleibt seiner Mission treu, qualitativ hochwertige Maschinenteile herzustellen und den Kunden einen erstklassigen Service zu bieten.
Schnellere Aufspannung und konstante Maßhaltigkeit durch präzise Referenzpunkte
Werkstückanschläge sind mechanische Positionierelemente, die als fester physischer Referenzpunkt für die exakte und reproduzierbare Platzierung von Rohteilen in Werkzeugmaschinen und Spannmitteln dienen. Alternativ werden sie auch als Positionieranschläge oder Anschlagstifte bezeichnet und bilden den definierten Nullpunkt für nachfolgende Bearbeitungsschritte.
Wie Werkstückanschläge Prozesse stabilisieren und Rüstzeiten senken
In der Praxis sorgt das genaue Anlegen des Rohteils an die vordefinierte Geometrie dafür, dass Fräsen, Bohren oder Drehen bei jedem Bauteil identische Ausgangsbedingungen haben. Dadurch entfällt das wiederholte manuelle Ausrichten oder Antasten mit Messinstrumenten; das Rohteil wird bis auf Kontakt an den Anschlag geschoben und direkt gespannt. Zusätzlich verhindern die Anschläge ein unerwünschtes Verrutschen, Verdrehen oder axiales Verschieben während des Spannvorgangs und der eigentlichen Zerspanung.
Konkreter Nutzen im Produktionsalltag
- Rüstzeitreduzierung: Wegfall aufwändiger Ausrichtungen, schnelleres Einlegen
- Konstante Maßhaltigkeit: identischer Nullpunkt für Serienfertigung
- Prozesssicherheit: zuverlässige Verriegelung gegen Verschiebung und Drehung
- Flexible Einsetzbarkeit: einstellbare Modelle, magnetische Varianten, präzisionsgeschliffene Anschlagstifte
- Einsatzbereiche: seitliche Anschläge an Schraubstöcken, innenliegende Spindelanschläge im Futter
Metav als kompetenter Partner für Positionierlösungen
Metav bündelt langjährige Fachkompetenz und ein breites Sortiment, um Werkstätten und Industriekunden passgenaue Lösungen für Werkstückanschläge anzubieten. Aus dem Lager in Emmerich liefert Metav als Qualitätsfilter ein umfangreiches Sortiment, unterstützt durch Erfahrung aus über 48.000 Kundenbeziehungen und mehr als 250.000 verfügbaren Produkten. Damit ist Metav die clevere Anlaufstelle für Beschaffung, Beratung und schnelle Verfügbarkeit von Positionieranschlägen und Zubehör.
Technische Daten auf einen Blick
- fester physischer Referenzpunkt
- definiert identischen Nullpunkt für Folgeprozesse
- minimiert manuelles Ausrichten und Antasten
- verhindert Verrutschen, Verdrehen, axiales Verschieben
- Varianten: einstellbar; magnetisch; präzisionsgeschliffen
- typische Anwendungen: Fräsen, Bohren, Drehen, Vorrichtungsbau
FAQ
Wie sorgen Werkstückanschläge für konstante Maßhaltigkeit?
Werkstückanschläge definieren einen festen Referenzpunkt, sodass jedes Rohteil identisch angelegt wird; das führt bei Metav-geführten Lösungen zu reproduzierbaren Nullpunkten und stabilen Serienmaßen.
Welche Varianten von Werkstückanschlägen gibt es und wann wähle ich welche?
Es gibt einstellbare Positionieranschläge für wechselnde Geometrien, magnetische Varianten für werkzeuglosen Einsatz und präzisionsgeschliffene Anschlagstifte für dauerhaften Vorrichtungsbau; die Wahl richtet sich nach Werkstückform, Spannmittel und geforderter Wiederholgenauigkeit.
Reduzieren Werkstückanschläge wirklich die Rüstzeit in der Serienfertigung?
Ja. Durch das direkte Anlegen am Anschlag entfällt das wiederholte Antasten mit Messmitteln; Metav-Systeme unterstützen diesen Effekt durch passende Produktoptionen und sofort verfügbare Komponenten.
Sind Werkstückanschläge für Fräs- und Drehbearbeitung gleichermaßen geeignet?
Werkstückanschläge werden in beiden Bereichen eingesetzt: als seitliche Anschläge an Schraubstöcken beim Fräsen und als innenliegende Spindelanschläge beim Drehen zur exakten Einspanntiefe. Metav bietet Lösungen für beide Anwendungsfälle.
