Präzise Fixierung und Flexible Positionierung für sichere Werkstückspannung
Aufspannwinkel dienen dazu, Werkstücke zuverlässig zu fixieren und bieten dadurch die Voraussetzung für präzises Bohren, Fräsen und Schweißen in der Metallbearbeitung; durch ihre verstellbare Bauweise ermöglichen sie flexible Winkelpositionen und erhöhen so die Prozessstabilität. Sie kommen vor allem im Maschinenbau und in der industriellen Fertigung zum Einsatz, wo wiederholgenaue Ausrichtung und hohe Haltekraft gefragt sind, und sorgen für konstante Maßhaltigkeit bei Serien- und Einzelteilen. Mit ihrer robusten Konstruktion reduzieren sie Rüstzeiten und verbessern die Wiederholgenauigkeit, was gerade bei komplexen Spannaufgaben Zeit und Kosten spart. Regelmäßige Pflege wie Reinigung, Schmierung und Korrosionsschutz erhält die Präzision der Aufspannwinkel und verlängert die Lebensdauer der Spannwinkel.
75x100x75mm Präzisionsaufspannwinkel, Genauigkeit 0,005mm - Vertex

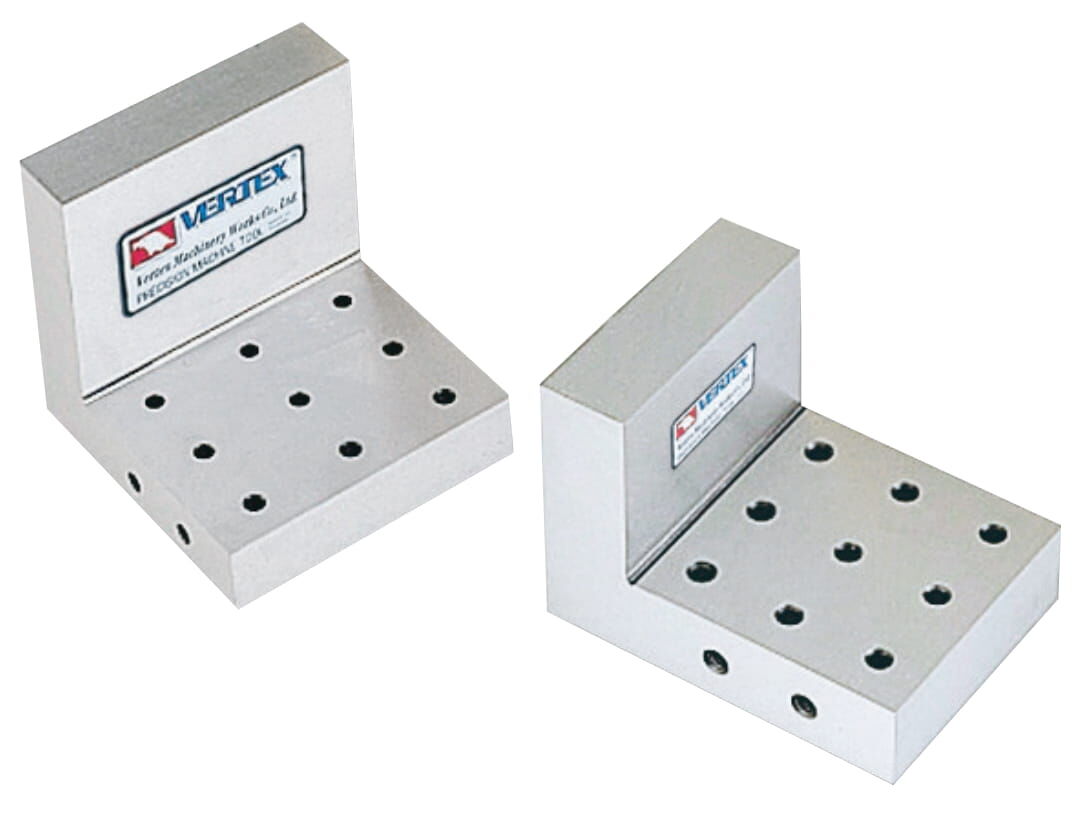

VRS-33 Präzisionsaufspannwinkel Der VRS-33 Präzisionsaufspannwinkel sorgt für exakte Winkellagen bei Montage und Messaufgaben in Werkstatt und Produktion. Robuste Ausführung aus legiertem Stahl Präzision bis 0,005 mm Kompakte Abmessung 75×100×75 mm Leichtes Handling bei 2,2 kg Präzision, die Produktion planbar macht Der Präzisionsaufspannwinkel liefert eine wiederholbare Genauigkeit von 0,005 mm, sodass Ausrichtung und Messung zuverlässig reproduzierbar sind. Das Ergebnis ist weniger Ausschuss und kürzere Rüstzeiten bei wiederkehrenden Spannvorgängen. Anwender in Feinmechanik und Maschinenbau profitieren von der klaren Vorgabe für Toleranzen und der Möglichkeit, Prozesse messbar zu optimieren. Materialwahl für Dauerhaftigkeit und Stabilität Das Gehäuse aus legiertem Stahl sorgt für hohe Steifigkeit und Verschleißfestigkeit auch bei häufiger Nutzung. Durch die robuste Bauweise bleiben Planlage und Rechtwinkligkeit dauerhaft erhalten, was langfristig Kosten für Nacharbeit reduziert. Die kompakte Bauform ermöglicht den Einsatz in beengten Spannplätzen ohne Einbußen bei der Stabilität. Kompaktes Design für flexible Einsatzorte Mit den Abmessungen 75×100×75 mm und einem Gewicht von 2,2 kg eignet sich das Werkzeug sowohl für stationäre Maschinen als auch für mobile Prüfaufbauten. Die kompakte Bauweise erleichtert das Handling und die Integration in vorhandene Vorrichtungen. Dadurch lassen sich Werkstücke schnell positionieren und sicher fixieren, ohne umfangreiche Umbauten vorzunehmen. Verständliche Technik: Was bedeutet die Genauigkeit? Eine Genauigkeit von 0,005 mm beschreibt die maximale Abweichung, die bei wiederholten Messungen auftreten darf. Für Anwender heißt das: enge Maßvorgaben können eingehalten werden, Passungen lassen sich sicher prüfen, und die Messunsicherheit bleibt gering. Diese Kennzahl ist besonders relevant bei Präzisionsbauteilen, Werkzeugherstellung und Kalibrieraufgaben. Fordern Sie ein individuelles Angebot für den VRS-33 bei Metav an und lassen Sie sich persönlich zur Integration in Ihre Fertigungsprozesse beraten: info@metav-werkzeuge.com • Telefon +49 2822 7131930 • WhatsApp +49 170 2837271 Produktmerkmale Artikelnummer: VRS-33 Marke: Vertex Bezeichnung: Präzisionsaufspannwinkel GTIN: 4061905083150 Fakten Genauigkeit: 0,005 mm Abmessung: 75×100×75 mm Gewicht: 2,2 kg Besonderheiten Material: legierter Stahl ECLASS: 21020601 Hersteller: Vertex FAQ Was bedeutet die Genauigkeitsangabe von 0,005 mm konkret für die Anwendung? Die Genauigkeitsangabe von 0,005 mm gibt die maximal erwartbare Abweichung bei wiederholten Messungen an. Beim VRS-33 von Vertex ermöglicht dies präzise Ausrichtung und konstante Wiederholbarkeit bei Mess- und Spannaufgaben. Für welche Branchen eignet sich der Präzisionsaufspannwinkel besonders? Der Präzisionsaufspannwinkel eignet sich für Feinmechanik, Werkzeugbau, Maschinenbau und Prüflabore, in denen enge Toleranzen und wiederholbare Spannprozesse gefordert sind. Ist der VRS-33 für den mobilen Einsatz geeignet? Ja, das geringe Gewicht von 2,2 kg und die kompakte Bauform machen den VRS-33 geeignet für mobile Prüfstationen und den Einsatz an unterschiedlichen Maschinen. Aus welchem Material besteht das Werkzeug und welche Vorteile bringt das? Das Werkzeug besteht aus legiertem Stahl, was hohe Steifigkeit und Verschleißfestigkeit bringt und so die Lebensdauer sowie die Maßhaltigkeit bei häufiger Nutzung erhöht. Wie unterstützt Metav bei der Auswahl und Integration des VRS-33? Metav bietet technische Beratung, Verfügbarkeit aus dem Lager in Emmerich und Unterstützung bei der Auswahl passender Spannmittel sowie bei der Anfrage nach individuell zugeschnittenen Angeboten. Hersteller: Vertex Machinery Works Co., Ltd.; No. 296, Sec. 1, Feng Shih Road, Fengyuan District, Taichung City 420, Taiwan

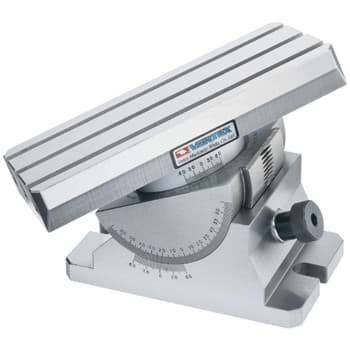

133mm Präzisionsaufspannwinkel, messtisch 100x200mm, fuß 110x182mm, höhenverstellbar und drehbar - Vertex
Der Präzisionsaufspannwinkel überzeugt durch Genauigkeit, robuste Bauweise und flexible Montageoptionen. Nutzen Sie die höhenverstellbare und drehbare Funktion für wiederholgenaue Spannaufgaben und profitieren Sie von der stabilen Basis für Mess‑ und Fertigungsprozesse. Bestellen Sie den Präzisionsaufspannwinkel direkt über Metav Werkzeuge oder fragen Sie unsere Beratung bei Bedarf an. Präzisionsaufspannwinkel Vertex Der Präzisionsaufspannwinkel Vertex ist ein höhenverstellbarer und drehbarer Spannwinkel für präzise Werkstatt‑ und Messaufgaben. Vielseitig höhenverstellbar und drehbar Stabile Basis: 15 kg Gewicht sorgt für Standfestigkeit Messtisch 100x200 mm für flexible Aufspannung Fußmaß 110x182 mm für sichere Montage T‑Nut M12 für standardisiertes Befestigungszubehör Präzision und Stabilität für wiederholgenaue Spannaufgaben Der Aufspannwinkel wurde für Anwendungen entwickelt, bei denen Genauigkeit und Wiederholbarkeit entscheidend sind. Durch das massige Gewicht von 15 kg und die solide Fußfläche bleibt die Vorrichtung auch bei wiederholten Spannzyklen stabil, was Messabweichungen verringert. Die Möglichkeit, den Winkel fein in der Höhe zu verstellen, erlaubt exakte Justagen, die besonders in Fertigung, Kalibrierung und Qualitätsprüfung Zeit sparen und Nacharbeit reduzieren. So wird die Arbeit effizienter und messbare Prozesssicherheit erreicht. Kompakte Abmessungen und flexible Befestigung für den Werkstattalltag Mit einem Messtisch von 100x200 mm und einem Fußmaß von 110x182 mm bietet der Winkel eine praktikable Aufspannfläche bei gleichzeitig geringem Platzbedarf. Die T‑Nut M12 ermöglicht die Verwendung gängiger Spannmittel und Zubehörteile, sodass das Gerät schnell in bestehende Vorrichtungen integriert werden kann. Die Gesamthöhe von 133 mm erleichtert die Positionierung an Prüfständen und Bohrmaschinen, ohne großen Umbauaufwand an der Arbeitsumgebung. Zielgruppenorientiert: Für Werkstatt, Prüfraum und Prototypenbau Dieses Werkzeug richtet sich an Feinmechaniker, Messingenieure und Handwerksbetriebe, die wiederholgenaue Aufspannungen benötigen. Der kompakte Spannwinkel eignet sich besonders für kleine Losgrößen, Werkstücke mit engen Toleranzen sowie für seriennahe Prüfaufbauten. Anwender profitieren von der einfachen Handhabung und der robusten Ausführung, die auch unter Produktionsbedingungen konstante Ergebnisse liefert. Handhabung, Lieferkette und Serviceaspekt Die Bedienung ist auf Alltagstauglichkeit ausgelegt: Höhenverstellung und Drehbarkeit sind so konstruiert, dass Umrüstzeiten kurz bleiben. Metav sorgt für schnellen Versand und fachliche Beratung, damit der Winkel zügig in den Produktionsablauf integriert werden kann. Durch den zentralen Vertrieb über Metav profitieren Anwender von Lagerbestand in Emmerich und der Erfahrung eines präzisionsorientierten Partners, was Planungssicherheit schafft. Wir empfehlen den Präzisionsaufspannwinkel von Vertex bei Bedarf an präzisen Spannvorrichtungen; bei Fragen erreichen Sie Metav per E‑Mail info@metav-werkzeuge.com oder Telefon +49 2822 7131930 Technische Daten Artikelnummer: VUA-408 Marke: Vertex Bezeichnung: Präzisionsaufspannwinkel Ausführung: höhenverstellbar und drehbar Fakten Gewicht: 15 kg Höhe: 133 mm Messtisch: 100x200 mm Fuß: 110x182 mm T‑Nut: M12 Besonderheiten höhenverstellbar drehbar T‑Nut M12 (Gewindegröße für Befestigungszubehör) Schneller Versand (Hinweis aus Angebotsdaten) FAQ Für welche Anwendungen eignet sich der Winkel am besten? Der Präzisionsaufspannwinkel von Vertex (SKU VUA-408) eignet sich besonders für Prüf‑ und Spannaufgaben in Werkstatt und Prüfraum, etwa für Prototypen, Kleinserien oder Kalibrieraufbauten, bei denen Wiederholgenauigkeit gefragt ist. Wie wird der Winkel auf dem Messtisch befestigt? Die Befestigung erfolgt über die T‑Nut M12, die die Verwendung gängiger Spannmittel erlaubt; der Messtisch mit 100x200 mm bietet ausreichende Fläche für flexible Positionierung. Ist die Höhe und Ausrichtung einfach verstellbar? Ja, die Konstruktion erlaubt schnelle Höhenverstellung und drehbare Ausrichtung, sodass unterschiedliche Werkstückgeometrien ohne großen Aufwand gespannt werden können. Welchen Vorteil bringt das Gewicht von 15 kg? Das Gewicht sorgt für erhöhte Standfestigkeit und reduziert Vibrationen bei Bearbeitung oder Messung, was die Präzision des Aufbaus verbessert. Eignet sich das Gerät für den Einsatz in der Serienprüfung? Der Vertex Aufspannwinkel bietet die Stabilität und Reproduzierbarkeit, die für wiederkehrende Prüfaufbauten und Kleinserien sinnvoll sind; für hochvolumige Serien müssen Gesamtprozess und Automatisierungsgrad geprüft werden. Hersteller: Vertex Machinery Works Co., Ltd.; No. 296, Sec. 1, Feng Shih Road, Fengyuan District, Taichung City 420, Taiwan

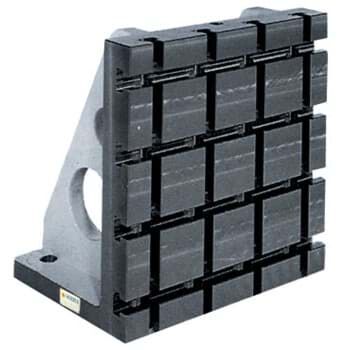

Aufspannwinkel 90° mit T-Nuten
Technische Daten: Bezeichnung: Aufspannwinkel VHM Gewicht: 59,2 kg - 577 kg T-Nut: M12 bis M16 Messtisch: 300x300mm bis 800x800mm Fuß: 300x220mm - 800x550mm Die technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren. Vertex, der Hersteller in einigen Worten: VERTEX, der größte Hersteller für Maschinenteile in Taiwan, hat seit seiner Gründung im Jahr 1978 eine führende Position in der Branche eingenommen. Mit einer beeindruckenden Produktionsfläche von über 15000 m² verfügt VERTEX über die Kapazität, große Mengen hochwertiger Maschinenteile herzustellen und den steigenden Anforderungen der Kunden gerecht zu werden. Durch kontinuierliche Investitionen in Forschung und Entwicklung bleibt VERTEX innovativ und bietet innovative Designs an. Darüber hinaus zeichnet sich VERTEX durch eine beeindruckende Lagerverfügbarkeit aus, da 98% aller Artikel sofort verfügbar sind. Als vertrauenswürdiger Hersteller mit einem Fokus auf Qualität und Kundenzufriedenheit ist VERTEX bereit, die individuellen Anforderungen der Kunden zu erfüllen und ihnen hochwertige Maschinenteile zu liefern.
Aufspannwinkel

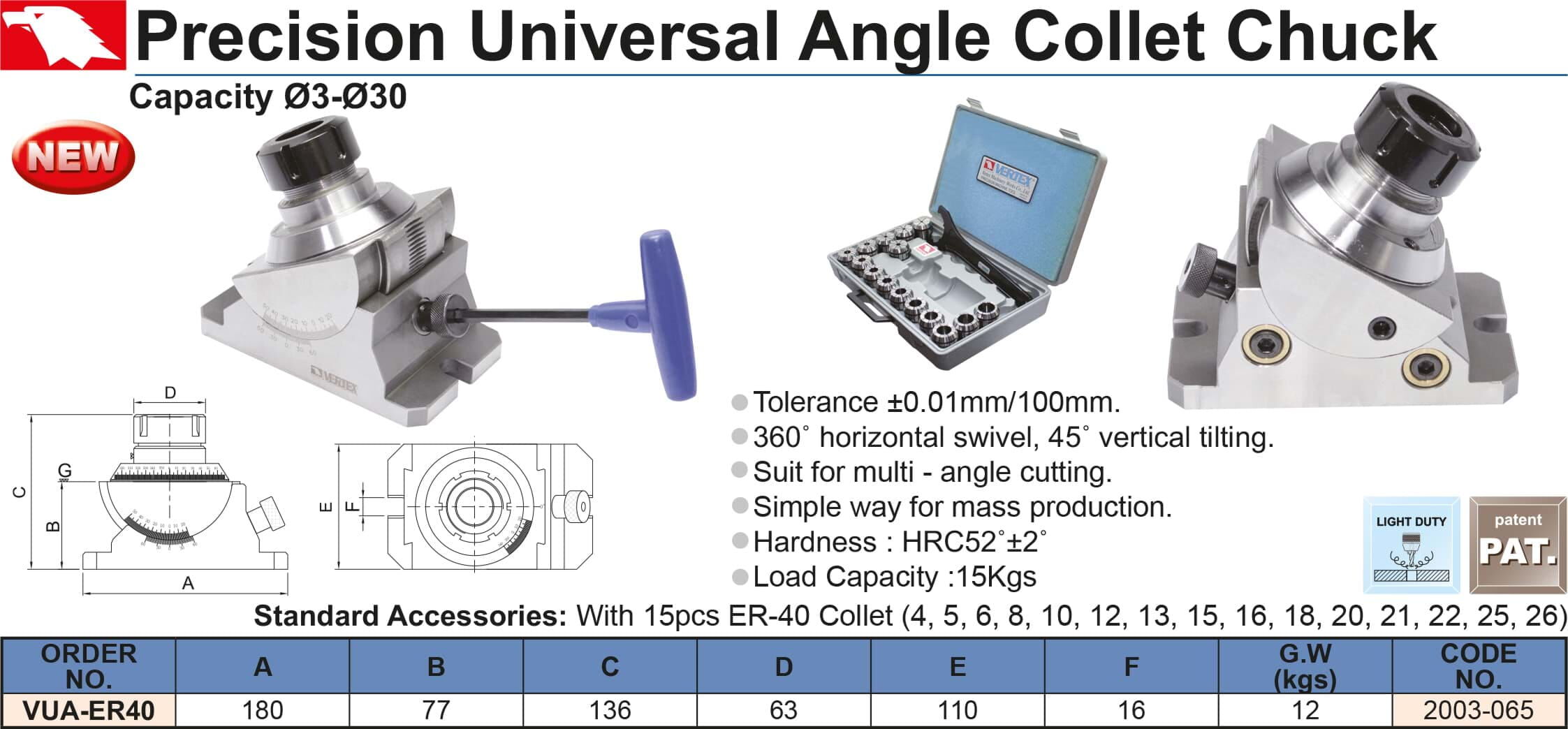

Vertex VUA-ER40 Precision Universal Angle Collet Chuck Tolerance ±0.01mm/100mm. 360° horizontal swivel, 45° vertical tilting. Suit for multi - angle cutting. Simple way for mass production. Hardness : HRC52°±2° Load Capacity :15KgsTechnical Data- A: 180mm- B: 77mm- C: 136mm- D: 63mm- E: 110mm- F: 16mm- Weight: 12kg
Präzise Werkstückspannung für effiziente Fertigungsprozesse
Aufspannwinkel sind vielseitige Spannhilfen, die Werkstücke sicher fixieren, damit Bohr-, Fräs- und Schweißprozesse mit hoher Genauigkeit ausgeführt werden können. Ergänzend gebräuchliche Bezeichnungen sind Spannwinkel und Montagewinkel, die ähnliche Aufgaben in der Werkstatt übernehmen. Aufspannwinkel sind besonders verstellbar und passen sich unterschiedlichen Bearbeitungssituationen an.
Wie Aufspannwinkel funktionieren und wo sie unverzichtbar sind
Aufspannwinkel übernehmen die Führung und Fixierung von Werkstücken an Schleif- und Zerspanungsmaschinen. Mechanisch sorgt die kraftschlüssige Verbindung für Wiederholgenauigkeit, während verstellbare Elemente Winkelanpassung und Flexibilität ermöglichen. Typische Einsatzbereiche sind Maschinenbau, Metallbearbeitung und Modellbau; dort, wo präzise Positionierung und Stabilität erforderlich sind.
Messbare Vorteile für Ihre Produktion
- Reduzierung der Rüstzeit durch schnelle Fixierung und verstellbare Positionierung
- Erhöhung der Bearbeitungsgenauigkeit durch konstante Werkstücklage
- Verbesserung der Oberflächengüte dank vibrationsarmer Spannung
- Flexibilität bei unterschiedlichen Werkstückgrößen und -formen
- Längere Werkzeugstandzeit durch stabile Spannverhältnisse
Metav als verlässlicher Partner für Präzision
Metav bietet als Qualitätsfilter aus Emmerich ein umfassendes Sortiment und langjährige Fachkompetenz. Über 48.000 Kunden vertrauen auf Metav, das mit mehr als 250.000 Produkten die Beschaffung vereinfacht und verlässliche Versorgung sicherstellt. Für Einkäufer bedeutet das: gezielte Auswahl an Aufspannwinkel, fachkundige Beratung und ein Sortiment, das industriellen Ansprüchen gerecht wird.
Wartungsempfehlungen für dauerhaft präzise Ergebnisse
Regelmäßige Pflege sichert Funktionalität und Genauigkeit. Relevante Maßnahmen:
- Reinigung: Entfernung von Staub und Spänen
- Rostschutz: Feuchtigkeit vermeiden, gegebenenfalls konservieren
- Schmierung: bewegliche Teile leichtgängig halten
- Lagerung: trocken und verformungsfrei
- Kontrolle: Genauigkeit prüfen und nachstellen
Technische Daten (Stichpunkte)
- Funktion: Werkstückspannung
- Verstellbarkeit: verstellbar
- Einsatzbereiche: Bohren, Fräsen, Schweißen
- Branchen: Maschinenbau, Metallbearbeitung, Modellbau
- Wartung: Reinigung; Rostschutz; Schmierung; trockene Lagerung; Genauigkeitskontrolle
FAQ
Welche Vorteile bieten Aufspannwinkel gegenüber einfachen Spannbacken?
Aufspannwinkel ermöglichen durch ihre Geometrie und Verstellbarkeit eine bessere Fixierung von eckigen und unregelmäßigen Werkstücken; sie erhöhen die Wiederholgenauigkeit und reduzieren so Rüst- und Nacharbeitszeiten.
Sind Spannwinkel für den Einsatz an CNC-Maschinen geeignet?
Ja, Aufspannwinkel sind für den Einsatz an CNC-Maschinen geeignet, da sie konstante Werkstücklage und Wiederholgenauigkeit bieten; Metav führt passende Varianten für automatisierte Fertigungsumgebungen.
Wie oft sollten Aufspannwinkel gewartet werden?
Die Wartung richtet sich nach Nutzungshäufigkeit; regelmäßige Reinigung und Sichtprüfung nach jedem Schichtwechsel sowie gezielte Schmierung und Genauigkeitskontrollen in definierten Intervallen verlängern die Lebensdauer.
Welche Materialien lassen sich mit Aufspannwinkel typischerweise bearbeiten?
Aufspannwinkel eignen sich für Werkstücke aus Stahl, Aluminium und Guss sowie für viele andere metallerne Werkstoffe, da sie die notwendige Stabilität für präzise Zerspanung bieten.
