Präzise V-Blöcke für sichere Zentrierung und reproduzierbare Rundlaufführung
V-Blöcke dienen dazu, zylindrische und rohrförmige Werkstücke exakt zu zentrieren und für Bearbeitung sowie Messung verdrehsicher zu positionieren, wobei hochwertige Prismenblöcke aus einsatzgehärtetem Spezialstahl durch feingeschliffene V-Nuten höchste Maßhaltigkeit gewährleisten. Sie ermöglichen das prozesssichere Einbringen von Querbohrungen und das Fräsen von Passfedernuten ebenso wie präzise Rundlaufprüfungen, indem sie Wellen und Achsen in einer definierten Achslage fixieren. Moderne Varianten wie schaltbare Magnetprismen reduzieren Rüstzeiten und bieten zusätzlich die Möglichkeit, das Werkstück kraftschlüssig auf Maschinentischen oder Magnetspannplatten zu fixieren. Durch die Kombination aus stabiler Fixierung, hoher Planparallelität und präziser Winkligkeit sind V-Blöcke sowie Prismen unverzichtbare Komponenten im Vorrichtungsbau und der Messtechnik.
100x100x100mm Magnetspannblock, rascher Versand, jetzt im Webshop bestellbar - Vertex

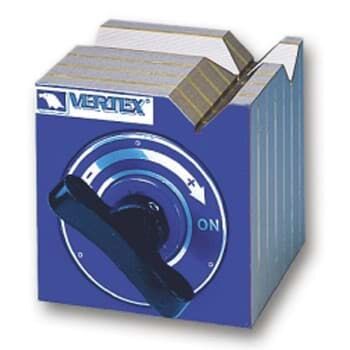

Kombinieren Sie die kompakte Bauform mit präzisen Abmessungen und dem handlichen Gewicht für zuverlässiges Spannen auf der Werkbank; bestellen Sie den Magnetspannblock direkt über Metav oder fragen Sie unsere Beratung bei Bedarf an. Magnetspannblock VCP-31 von Vertex Der Magnetspannblock VCP-31 dient zur sicheren Fixierung kleiner Werkstücke bei Montage, Messung und Bearbeitung auf der Werkbank Kompakte Abmessung 100x100x100 mm Gewicht 6,5 kg für stabile Standfestigkeit Einfache Handhabung für wiederholgenaue Positionierung Rascher Versand und Rechnungskauf möglich Kompakte Präzision für wiederholgenaue Spannaufgaben Der VCP-31 überzeugt durch seine Abmessungen von 100x100x100 mm, die eine platzsparende Integration in Werkstatt und Messraum ermöglichen. Durch die kompakte Größe lassen sich mehrere Spannblöcke kombinieren, um komplexe Werkstückgeometrien stabil zu fixieren. Die reduzierte Stellfläche unterstützt effiziente Arbeitsabläufe bei beengten Platzverhältnissen. Handhabung, Stabilität und Materialvorteile Mit einem Gewicht von 6,5 kg bietet das Modul ausreichend Masse für sichere Spannungen ohne unnötiges Verrutschen. Die Bedienung ist auf wiederholgenaue Positionierung ausgelegt, sodass sich Werkstücke schnell Einrichten und Ausrichten lassen. Die solide Konstruktion reduziert Vibrationen bei Bearbeitungsprozessen und sorgt für konstante Ergebnisse. Zielgruppe und typische Einsatzfelder Das Spannmodul richtet sich an Werkstätten, Messräume und Fertigungszellen, in denen kleine bis mittelgroße Werkstücke präzise gehalten werden müssen. Besonders geeignet ist das Produkt für Feinmechanik, Präzisionsmontage und Prüfaufgaben, bei denen zuverlässige Fixierung und schnelle Einrichtung die Produktivität steigern. Pflege, Lagerung und Praxisempfehlungen Regelmäßige Sichtprüfung und saubere Ablage verlängern die Nutzungsdauer des Spannmoduls. Empfohlen wird die Lagerung trocken und staubfrei sowie die Nutzung auf ebenen Flächen, um optimale Stabilität zu gewährleisten. Kleine Pflegeeinsätze verhindern Korrosion und erhalten die Funktionssicherheit bei Langzeiteinsatz. Empfehlung: Für präzise Werkstückspannung empfiehlt Metav das robuste Magnetspannblock VCP-31; bei Fragen oder für ergänzende technische Angaben erreichen Sie uns per E‑Mail info@metav-werkzeuge.com oder telefonisch +49 2822 7131930 Produktmerkmale Artikelnummer: VCP-31 Marke: Vertex Bezeichnung: Magnetspannblock eCl@ss: 21020807 Fakten Abmessung: 100x100x100 mm Gewicht: 6,5 kg Besonderheiten Versandhinweis: rascher Versand Bestelloption: Rechnungskauf möglich Beschreibung: Magnetspannblock mit raschem Versand FAQ Wie groß ist der Spannbereich des Magnetspannblocks? Der Magnetspannblock VCP-31 verfügt über die Abmessung 100x100x100 mm und eignet sich damit für das Spannen kleiner Werkstücke auf der Werkbank. Wie schwer ist das Gerät und warum ist das wichtig? Mit einem Gewicht von 6,5 kg bietet der Spannblock ausreichende Standfestigkeit, um Vibrationen bei Bearbeitungsschritten zu minimieren und eine stabile Fixierung zu gewährleisten. Für welche Anwendungen ist der Magnetspannblock geeignet? Das Produkt ist für Montage, Messung und Fräsarbeiten an kleinen bis mittelgroßen Werkstücken konzipiert und wird häufig in Werkstätten und Messräumen eingesetzt. Kann der Magnetspannblock in Kombination mit weiteren Spannmitteln genutzt werden? Ja, die kompakte Bauform erlaubt die Kombination mehrerer Module zur Fixierung komplexer Geometrien und zur Erweiterung der Spannmöglichkeiten. Hersteller: Vertex Machinery Works Co., Ltd.; No. 296, Sec. 1, Feng Shih Road, Fengyuan District, Taichung City 420, Taiwan
63x70mm Prismenpaar mit Spannbügel, langlebig, 3,1kg - Vertex
Kompakte Bauform, präziser Spannbügel und handliches Gewicht sorgen für sichere Fixierung bei Messaufbauten. Profitieren Sie von der stabilen Fußfläche und der unkomplizierten Handhabung für wiederholgenaue Messungen. Bestellen Sie das Prismenpaar direkt über Metav oder kontaktieren Sie unsere Beratung bei Bedarf. Prismenpaar mit Spannbügel Das Prismenpaar mit Spannbügel ermöglicht sichere Werkstückauflage und präzise Positionierung bei Mess- und Prüfaufgaben und eignet sich für den Einsatz in Werkstatt und Messraum. Mit Spannbügel für stabile Fixierung Fuß 63x70 mm für sicheren Stand Gewicht 3,1 kg für einfache Handhabung Geeignet für zylindrische Werkstücke Sicherer Halt dank Spannbügel und kompakter Auflage Die integrierte Spannbügel-Lösung gewährleistet, dass runde Werkstücke zuverlässig zentriert und fixiert werden. Durch die kompakte Auflagefläche wird die Kontaktfläche reduziert, sodass sich Belastungen gleichmäßig verteilen und Messabweichungen minimiert werden. Für Anwender ergibt sich daraus ein direkter Vorteil: schnellere Einspannzeiten und reproduzierbare Messbedingungen. Präzision für zylindrische Werkstücke und Messprozesse Prismen dienen speziell zur axiales Auflagern von Wellen, Stangen und Rohren; das hier beschriebene Prismenpaar unterstützt diese Funktion und sorgt für exakte Lage im Prüfaufbau. Die präzise Geometrie reduziert Positionsspiel und erleichtert das Ausrichten bei Längen- und Rundheitsmessungen. Anwender in Qualitätssicherung und Fertigung profitieren von stabilen Messdaten und reduziertem Nacharbeitsaufwand. Handhabung und Mobilität für den Werkstatteinsatz Mit einem Gewicht von 3,1 kg bleibt das Gerät transportabel, ohne an Stabilität einzubüßen. Die Konstruktion erlaubt ein zügiges Umsetzen zwischen Prüfplätzen, während das geringe Gewicht das Handling in engen Messumgebungen erleichtert. Dadurch ergibt sich ein praktischer Nutzen: schnellere Prozessabläufe und flexible Einsatzmöglichkeiten in kleinen wie großen Werkstätten. Zielgerichtete Nutzung in Messraum und Fertigung Das Produkt richtet sich an Anwender in Werkstatt, Messraum und in der Fertigungsprüfung, die zylindrische Teile präzise positionieren müssen. Die Kombination aus Fußmaß 63x70 mm und Spannbügel macht das Prismenpaar besonders geeignet für wiederkehrende Prüfaufbauten, bei denen Stabilität und Wiederholgenauigkeit im Vordergrund stehen. Hersteller und Prüfer erhalten so eine robuste Basis für valide Messergebnisse. Sichern Sie sich das Prismenpaar von Vertex zur Optimierung Ihrer Messprozesse: Kontaktieren Sie die Metav Technikberatung per eMail info@metav-werkzeuge.com oder telefonisch unter +49 2822 7131930 für eine individuelle Einsatzberatung. Produktmerkmale Artikelnummer: VBC-195 Marke: Vertex Bezeichnung: Prismenpaar mit Spannbügel Daten Gewicht: 3,1 kg Fußmaß: 63x70 mm Besonderheiten Spannbügel FAQ Wie schwer ist das Prismenpaar? Das Prismenpaar von Vertex (SKU VBC-195) wiegt 3,1 kg und lässt sich somit gut zwischen Prüfplätzen transportieren. Für welche Werkstücke eignet sich das Prismenpaar? Das Prismenpaar eignet sich primär für zylindrische Werkstücke wie Wellen und Stangen, die eine stabile Auflage für Längen- oder Rundheitsmessungen benötigen. Ist ein Spannbügel im Lieferumfang enthalten? Ja, das Produkt wird als Prismenpaar mit Spannbügel ausgeliefert und ermöglicht damit sichere Fixierung direkt am Prüfaufbau. Welche Standfläche hat das Gerät? Der Fuß des Prismenpaars hat die Abmessung 63x70 mm und sorgt für festen Stand auf Mess- oder Werkbänken. Für welche Anwender ist das Prismenpaar gedacht? Zielgruppe sind Anwender in Werkstatt, Fertigung und Qualitätssicherung, die wiederholgenaue und stabile Messaufbauten benötigen. Hersteller: Vertex Machinery Works Co., Ltd.; No. 296, Sec. 1, Feng Shih Road, Fengyuan District, Taichung City 420, Taiwan
60x35x15mm Lamellenprisma, 2 Stück pro Satz, Lamellenblöcke und -prismen - Vertex
Lamellenblöcke und -prismen — Lamellenprisma für präzise Ausrichtung Die Lamellenblöcke und -prismen dienen als kompaktes Lamellenprisma zur präzisen Ausrichtung und Positionierung in Mess- und Spannanwendungen Kompaktes Lamellenprisma für präzise Ausrichtung Satz mit 2 Einheiten für wiederholgenaue Positionierung Abmessung 60 x 35 x 15 mm für engen Einbau Gewicht 0,48 kg für einfache Handhabung Präzision als Ergebnis klarer Formgebung und einfacher Anwendung Das Lamellenprisma wurde für die exakte Lagegabe entwickelt und ermöglicht durch seine kompakte Bauform eine zuverlässige Fixierung auch in beengten Vorrichtungen. Die Abmessung 60 x 35 x 15 mm sorgt dafür, dass das Prisma sich in verschiedene Spann- und Messaufbauten einfügt, ohne zusätzlichen Platz zu beanspruchen. Anwender profitieren von einer direkten, reproduzierbaren Ausrichtung, die manuelle Nacharbeit reduziert und Messprozesse effizienter gestaltet. Effizienzsteigerung im Arbeitsablauf durch Satzlieferung Durch die Lieferung als Satz mit zwei identischen Einheiten lässt sich eine wiederholgenaue Parallel- oder Gegenlagenausrichtung realisieren. Dieses Set-Up verkürzt Rüstzeiten, weil keine Einzelanpassung erforderlich ist. Das geringe Gewicht 0,48 kg je Satz erleichtert das Handling und reduziert die Belastung bei häufigem Ein- und Ausbau, was besonders in Fertigungs- und Prüfprozessen mit hohem Durchsatz relevant ist. Einsatzfelder und Zielgruppe mit klarem Praxisnutzen Das Lamellenprisma richtet sich an Anwender in Werkstatt, Prüfstand und Fertigung, die Wert auf stabile Positionierung bei begrenztem Platz legen. Besonders geeignet ist es für Anwender, die wiederholbare Messungen und präzise Ausrichtung benötigen, ohne auf umfangreiche Spannsysteme zurückgreifen zu wollen. Die klare Geometrie ermöglicht eine nachvollziehbare Handhabung und reduziert Einarbeitungszeit. Handhabung, Lagerung und Lieferumfang Der Lieferumfang besteht aus dem Satz mit zwei Einheiten, bereit zur sofortigen Integration in bestehende Vorrichtungen. Durch die kompakte Form lässt sich das Prisma platzsparend lagern. Hinweise zu Pflege und Einbau orientieren sich an der üblichen Praxis für Präzisionskomponenten: sauberer Zustand, schonende Handhabung und Schutz vor korrosiven Einflüssen verlängern die Lebensdauer und erhalten die Funktionalität der Ausrichtungselemente. Setzen Sie auf das Vertex Lamellenprisma zur gezielten Optimierung Ihrer Ausrichtprozesse und beziehen Sie den Satz direkt über Metav — bei Detailfragen erreichen Sie uns per eMail an info@metav-werkzeuge.com oder telefonisch unter +49 2822 7131930 Produktmerkmale Artikelnummer: VCP-0 Marke: Vertex Bezeichnung: Lamellenblöcke und -prismen Typ: Lamellenprisma Satz: ja Fakten Gewicht: 0,48 kg Abmessung: 60 x 35 x 15 mm Stück pro Satz: 2 eCl@ss: 21020803 Besonderheiten Satzlieferung Kompakte Abmessung Leichtes Gewicht FAQ Wie viele Einheiten sind im Lieferumfang enthalten? Der Lieferumfang besteht aus einem Satz mit zwei Einheiten; das Lamellenprisma wird als Lamellenblöcke und -prismen Satz geliefert (Artikelnummer VCP-0). Für welche Einbausituationen eignet sich das Produkt? Das Produkt ist geeignet für enge Einbausituationen, in denen die Abmessung 60 x 35 x 15 mm eine platzsparende Lösung ermöglicht und wiederholgenaue Positionierung gefragt ist. Wie beeinflusst das Gewicht die Handhabung? Mit einem Gewicht von 0,48 kg pro Satz ist die Handhabung einfach und ergonomisch, was das schnelle Umsetzen und Justieren im Werkstattalltag erleichtert. Hersteller: Vertex Machinery Works Co., Ltd.; No. 296, Sec. 1, Feng Shih Road, Fengyuan District, Taichung City 420, Taiwan
70x101,6x95,3mm Magnetprisma für runde und rechteckige Werkstücke, 3,9kg - Vertex
Das Magnetprisma VCP-25 überzeugt durch starke Magnetkraft und kompakte Bauform, wodurch präzise Fixierung von runden und rechteckigen Werkstücken bei Messungen zuverlässig gewährleistet wird. Nutzen Sie die Kombination aus robuster Stabilität und einfacher Handhabung für präzisere Messabläufe; Bestellungen und Beratung über Metav Werkzeuge möglich. Magnetprisma VCP-25 von Vertex Das Magnetprisma VCP-25 ermöglicht sichere Fixierung runder und rechteckiger Werkstücke für präzise Messungen in Werkstatt und Messraum. Magnetprisma von Vertex für Werkstückfixierung Stabile Magnetkraft für sichere Positionierung Kompakte Abmessungen für einfachen Transport Geeignet für runde und rechteckige Werkstücke Sichere Fixierung für präzise Messungen Dank der starken Magnetkraft bietet dieses Prisma eine belastbare Halterung, die Vibrationen reduziert und Messabweichungen minimiert. Anwender profitieren von einer stabilen Fixierung bei Einsatz mit Messschiebern und ähnlichen Messmitteln. Zur Erklärung: Unter Magnetprisma wird ein Werkzeug verstanden, das durch magnetische Haftung Werkstücke so positioniert, dass sich Messinstrumente leichter und genauer anlegen lassen. Kompakte Bauform und einfache Handhabung Die kompakten Abmessungen und das moderate Gewicht ermöglichen einen flexiblen Einsatz direkt an der Werkbank oder mobil im Betrieb. Durch die handliche Größe lässt sich das Prisma schnell positionieren, ohne dass aufwändige Spannvorrichtungen erforderlich sind. Dies erleichtert wiederkehrende Messabläufe und reduziert Rüstzeiten. Einsatzbereiche und Zielgruppe Entwickelt für Werkstätten, Messräume und Produktionslinien, eignet sich das Magnetprisma insbesondere für Betriebe, die häufig zwischen Innen- und Außenmessungen wechseln. Es ist optimal für Anwender, die mit Messschiebern arbeiten und runde oder rechteckige Werkstücke prüfen müssen. Kleinere Prüfstationen profitieren von der platzsparenden Lagerung. Vorteil durch robuste Verarbeitung Obgleich detaillierte Materialangaben fehlen, sorgt das durchdachte Design für zuverlässige Gebrauchseigenschaften im täglichen Einsatz. Die robuste Konstruktion unterstützt wiederholte Fixiervorgänge und gewährleistet langfristige Funktionalität. Dadurch lässt sich die Effizienz bei standardisierten Messprozessen steigern. Empfehlung: Das Vertex Magnetprisma VCP-25 als kompakte Lösung für sichere Werkstückfixierung wählen und über Metav Werkzeuge beziehen; bei Rückfragen steht der Metav Kundenservice per eMail, Telefon oder WhatsApp zur Verfügung Produktmerkmale Artikelnummer: VCP-25 Marke: Vertex Bezeichnung: Magnetprisma ECLASS: 21160390 Gewicht: 3,9 kg Abmessungen: 70x101,6x95,3mm Fakten Gewicht: 3,9 kg Abmessungen: 70 x 101,6 x 95,3 mm Besonderheiten Geeignet für Messschieber: runde und rechteckige Werkstücke UID: VCP-25 FAQ Wie stark ist die Magnetkraft und eignet sich das Prisma für empfindliche Messungen? Das Magnetprisma VCP-25 von Vertex bietet eine ausgelegte Magnetkraft, die stabile Fixierung gewährleistet und so die Messgenauigkeit bei empfindlichen Anwendungen unterstützt. Für welche Werkstückgeometrien ist das Magnetprisma geeignet? Das Vertex Magnetprisma VCP-25 ist speziell für die Fixierung von runden und rechteckigen Werkstücken ausgelegt und damit vielseitig in Prüfumgebungen einsetzbar. Kann das Magnetprisma mit handelsüblichen Messschiebern verwendet werden? Ja, das Magnetprisma VCP-25 ist kompatibel mit Messschiebern und erleichtert das Anlegen und Festhalten von Werkstücken während der Messung. Ist das Magnetprisma mobil einsetzbar und wie beeinflusst das Gewicht die Handhabung? Mit einem Gewicht von 3,9 kg ist das Magnetprisma VCP-25 kompakt genug für den mobilen Einsatz, bietet zugleich ausreichende Masse für stabile Fixierung ohne zusätzlichen Aufwand. Welche Vorteile bietet der Kauf über Metav Werkzeuge? Beim Kauf des Vertex Magnetprisma VCP-25 über Metav Werkzeuge profitieren Anwender von geprüftem Qualitätsfilter, zuverlässiger Logistik aus Emmerich und fachkundiger Beratung für präzise Messtechnik. Hersteller: Vertex Machinery Works Co., Ltd.; No. 296, Sec. 1, Feng Shih Road, Fengyuan District, Taichung City 420, Taiwan
Präzisionswinkellehren AB130 (318.215)

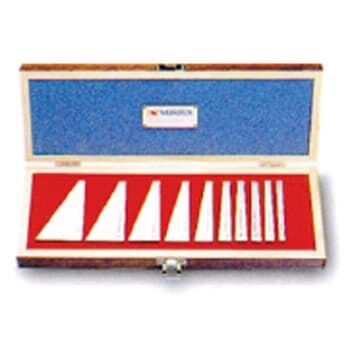

Vertex Präzisionswinkellehren AB130 METAV/VERTEX - Set - Anlagewinkel/Aufspannwinkel - Typ AB-130 - Inhalt: 12 Teile je 1 x 1/4°, 1/2°, 1°, 2°, 3°, 4°, 5°, 10°, 15°, 20°, 25° und 30°
Satz Präzisionswinkel und -prismen AB163

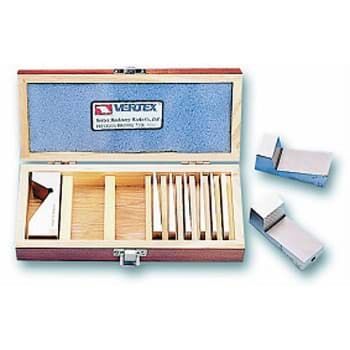

Vertex Satz Präzisionswinkel und -prismen AB163 METAV/VERTEX - Set - Prismen + Anlagewinkel - Typ AB-163 - Inhalt: 8 Stück ( 3xPrismen, 5xWinkelplatten) - Prismen: 10°, 15°, 13° - Winkel: -1° bis 5° - geschliffen auf 10 sec. Genau
Präzise Ausrichtung für runde Werkstücke mit V-Blöcken
V-Blöcke, auch Prismenblöcke oder Prismen genannt, sind hochgenaue Spann- und Positionierwerkzeuge zur Aufnahme von zylindrischen, rohrförmigen oder unregelmäßig runden Werkstücken. Sie gewährleisten formschlüssige und verdrehsichere Fixierung in einer exakt definierten Achslage für Bearbeitung und Vermessung.
Technische Funktionsweise und Einsatzkontext
Sie dienen der stabilen Zentrierung von Wellen und Achsen beim Einbringen von Querbohrungen, beim Fräsen von Passfedernuten sowie bei Rundlaufprüfungen. Die konstruktive Basis bildet die eingeschliffene 90° V-Nut im Grundkörper; enge Toleranzen bei Planparallelität und Winkligkeit sichern höchste Maßhaltigkeit. Mechanische Varianten werden über einen Spannbügel von oben geklemmt, während Magnetprismen per Drehschalter einen aktiven Permanentmagnet einschalten und so rüstzeitoptimierte, kraftschlüssige Fixierung bieten.
Messbarer Nutzen für Fertigung und Prüfplatz
- Reduzierung der Rüstzeit durch Magnetprismen
- Höhere Reproduzierbarkeit von Bearbeitungsergebnissen
- Verbesserte Rundlaufgenauigkeit und stabiler Spanabtrag
- Verlängerte Werkzeug- und Bauteilstandzeit durch formschlüssige Fixierung
- Einfache Integration auf Maschinentisch oder Magnetspannplatte
Metav als clevere Anlaufstelle für Prismenblöcke
Metav verbindet Jahrzehnte Fachkompetenz mit einem breiten Sortiment und fungiert als Qualitätsfilter für den europäischen Markt. Mit Standorten in Emmerich, über 48.000 zufriedenen Kunden und mehr als 250.000 verfügbaren Produkten ist Metav die verlässliche Bezugsquelle für V-Blöcke, Prismenblöcke und Prismen – für Industrie, Handwerk und Fachhandel.
Technische Daten auf einen Blick
- Einsatz: zylindrische, rohrförmige, unregelmäßig runde Werkstücke
- Nut: 90° V-Nut eingeschliffen
- Werkstoff: einsatzgehärteter Spezialstahl, fein geschliffen
- Toleranzen: enge Planparallelität und Winkligkeit
- Spannprinzip: mechanischer Spannbügel / Magnetprismen mit Permanentmagnet
- Anwendungen: Querbohrungen, Fräsen von Passfedernuten, Rundlaufprüfung
FAQ
Für welche Werkstückformen eignen sich V-Blöcke, Prismenblöcke und Prismen?
V-Blöcke, Prismenblöcke und Prismen eignen sich besonders für zylindrische, rohrförmige und unregelmäßig runde Werkstücke, die formschlüssig und verdrehsicher aufgenommen werden müssen.
Wie reduzieren Magnetprismen die Rüstzeit in der Produktion?
Magnetprismen aktivieren per Drehschalter einen Permanentmagnet, wodurch das ferromagnetische Werkstück sofort kraftschlüssig gehalten wird und die manuelle Spannzeit gegenüber mechanischer Klemmen deutlich sinkt.
Aus welchem Material werden V-Blöcke typischerweise gefertigt?
V-Blöcke und Prismen werden in der Regel aus einsatzgehärtetem Spezialstahl gefertigt und an Anlageflächen sowie in der Nut feingeschliffen.
Welche Genauigkeit darf man bei Mess- und Prüfaufgaben mit Prismen erwarten?
Prismenblöcke bieten durch enge Toleranzen bei Planparallelität und Winkligkeit sowie präzise eingeschliffene 90° V-Nuten eine hohe Wiederholgenauigkeit für Rundlauf- und Messaufgaben.
Warum sollte man V-Blöcke über Metav beziehen?
Metav kombiniert breite Produktauswahl mit geprüfter Qualität und schneller Versorgung ab Emmerich, wodurch die Beschaffung von V-Blöcken, Prismenblöcken und Prismen für den Produktionsalltag effizient und verlässlich bleibt.
