Zum festmachen auf einer stabilen und harten Oberfläche (Tisch NICHT im Lieferumfang enthalten)
Hohe Präzision
Luftdruck 6-8 kgs/cm²
Arbeitsradius 500-1600 mm
Modelle VAT-08/12 benötigen einen 5HP Kompressor und Modelle VAT-16 einen 10 HP Kompressor
Zum festmachen auf einer stabilen und harten Oberfläche (Tisch NICHT im Lieferumfang enthalten)
Hohe Präzision
Luftdruck 6-8 kgs/cm²
Arbeitsradius 200-1900 mm
Modelle VAT-08/12 benötigen einen 5HP Kompressor und Modelle VAT-16/20 einen 10 HP Kompressor
Einfache Bedienung und hohe Effizienz
Benötigt einen Druck von 6,3kg/cm³=90 PSI
SP08/12 benötigen einen 5HP Kompressor und SP16/20 einen 10HP Kompressor

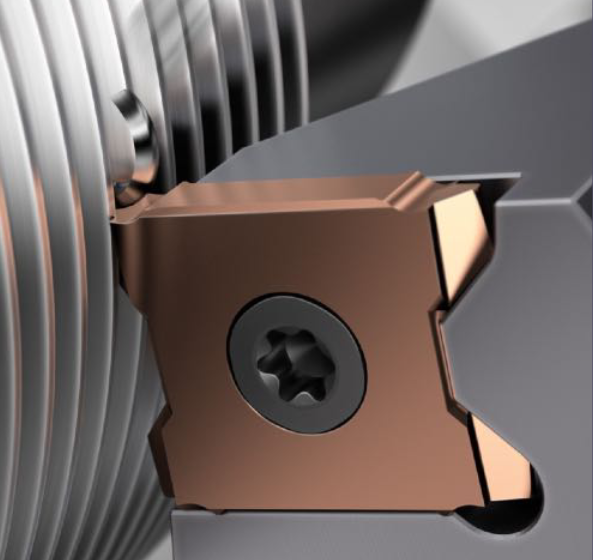

Kaufen Sie sich jetzt Ihren neuen Satz Gewindeschneidplatten FOURCUT und bekommen Sie den Halter Ihrer Wahl kostenlos mitgeliefert.Der Satz besteht aus jeweils 5 Wendeplatten mit verschiedenen Steigungen für gehärteten Stahl und rostfreiem Stahl, sowie 5 Wendeplatten für Stahl und Gussstahl.Steigungen im Satz enthalten:1.0 ISO1.5 ISO2.0 ISO2.5 ISO3.0 ISODen Halter suchen Sie sich hier rechts oben bei der Ausführung aus, mögliche Auswahl ist:SER0808H12SER1010H12SER1212H12SER1616H12SER2020K12SER2525M12Gewindedrehwerkzeuge mit zahlreichen Pluspunkten
Im Vergleich zu den konventionellen dreischneidigen Wendeschneidplatten bietet FourCut diese VorzügePreis-Leistungs-Verhältnis Robustheit ZugänglichkeitIdealer Abstand
Erfahren Sie im Folgenden, weshalb FourCut Ihre Top-Auswahl für das Außengewindedrehen sein sollte.
Effizient - Vier Schneidkanten zum Preis von drei
Obwohl der Preis für die Wendeschneidplatten identisch ist, bietet die FourCut-Gewindeplatte mit ihren vier Schneidkanten einen Preisvorteil von 25 % gegenüber den Platten mit nur drei Schneidkanten.
Starke und Stabilestabile Bearbeitung
FourCut präsentiert sich als vertikale Schneidplatte, was sie besonders stabil macht. Die Schnittkräfte werden direkt von der Schneidplatte absorbiert, wodurch ein Amboss überflüssig wird, da die Hartmetallplatte diese Belastungen trägt.
Dank der Beschaffenheit der Schneidplattenoberfläche werden Seitenkräfte problemlos absorbiert, wodurch der Werkzeughalter keine Schwachpunkte aufweist.
Minimale Materialverschwendung
Eine vertikale Schneidplatte bringt Ihnen folgende Hauptbenefits
Reduzierter Materialverlust, weil Sie kein Material entfernen müssen, um ein Gewinde zu erzeugen.
Aufgrund des zusätzlichen Platzes ist die Nutzung eines angetriebenen Zentrums beim Drehen kleinerer Durchmesser möglich, was zu einer stabilen Verarbeitung und einer höheren Gewindequalität führt.
Perfekte Schnittbedingungen
Durch eine fortgeschrittene Schleiftechnologie werden die Schneidplatten auf 6-Achsen-Schleifmaschinen rundum bearbeitet, um einen Freiwinkel von 7° entlang des Gewindeprofils zu erzielen. Dies bringt folgende Pluspunkte:
Mehr Platz an den Seitenkanten ermöglicht optimierte Schnittverhältnisse.
Ein und derselbe Werkzeughalter kann für verschiedene Schrägungswinkel eingesetzt werden, da das zusätzliche Spiel eine breitere Varianz im Schrägungswinkel zulässt.
Ein geringerer Abstand im Radius resultiert in robusteren Schneidkanten und verlängert die Lebensdauer des Werkzeugs.
Gleicher Halter zum Einstechen
FourCut ist ebenso für das Einstechen erhältlich. Ein identischer Halter wird sowohl für das Gewindeschneiden als auch für das Einstechen genutzt. Die Einstechplatten sind in Breiten von bis zu 3,5 mm verfügbar.
> Kaufe deine neuen Wendeplatten mit einem 30% Aktionsrabatt. Füge deinem Einkaufswagen einfach einen Halter von Teknik Makina hinzu. Der Rabatt von 30% wird Dir automatisch im Bestellvorgang abgezogen.
Für Wendeplatten 6 IR,8 IR,11 IR,16 IR,22 IR ist diese Gewindebohrstange eine hervorragende Wahl. Das Werkzeug kommt mit einer Innenkühlung. Durch die Innenkühöung wird eine längere Haltbarkeit und höhere Standzeit der Wendeplatte gewährlsitet (je nach Ausführung).
Technische Daten:
Bezeichnung: Gewindebohrstange Vollhartmetall
Material: Vollhartmetall
Für Wendeplatten: 6 IR,8 IR,11 IR,16 IR,22 IR
Durchmesser: 6 mm bis 24,5 mm
Aufnahme: ⌀ 6 mm bis ⌀ 25 mm
Bohrstange Bezeichnung ISO: E06H oder E25S je nach Ausführung
Gesamtlänge: 100 mm - 250 mm
Gewicht: 0,024 kg bis 0,9 kg
Mit Innenkühlung
Bezeichnung 2: IR06 oder IR22 je nach Ausführung
Passscheibe: BSP010 mm
Torx Schlüssel: T15 - T8
Torx Schraube: M2,5x5,5 mm - M4x11 mm
U-Platte: TA060
Die technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren.
Passende Zubehöre finden Sie hier.
Diese Gewindebohrstangen jetzt einfach und schnell online bestellen.
Der Hersteller: Teknik Makina
Teknik Makina wurde 1987 in der Türkei gegründet. Teknik Makina Tools begann 1994 mit der Produktion von Schneidwerkzeugen. Seit 2015 werden über 5.000 Arten von Werkzeugen in einem neuen Fabrikgebäude im vierten Industriegebiet von Konya hergestellt. Es gibt 40 Produktionslinien, die in der Lage sind, in mehreren Kategorien gleichzeitig zu produzieren. Die Produktions- und Designteams sind alle hervorragend ausgebildet und nach dem Qualitätsstandard ISO 9001:2015 zertifiziert, um Sie prozesssicher bedienen zu können.
Highlights
Gewindeschneidfräser
mit Innenkühlung
Passend für S12, S14, S21 Wendeplatten
Gewindeschneidfräser von Teknik Makina für alle ISO Wendeplatten S12, S14, S21. Hier erhalten Sie die passenden Wendeschneidplatten.
Die feste Position der Wendeschneidplatten während der Bearbeitung ist durch die exakte Verarbeitung stets gewährleistet. Die Wendeschneidplatten sind sicher mit dem Gewindeschneidfräser verbunden. Die Schrauben lassen sich problemlos entfernen. Auf diese Weise kann ein schneller Wechsel der Schneidplatten erfolgen, um den Bearbeitungsprozess rasch weiterzuführen.
Dieses Werkzeug verfügt über eine Innenkühlung. Beim Zerspanen entsteht an der Schneide Wärme. Durch die Späne kann die Wärme abgetragen werden oder sie kann durch den Schaft des Werkzeugs aufgenommen und teilweise im Material gespeichert werden. Eine Kühlung ist in vielen Fällen daher unumgänglich. Die Kühlung beeinflusst die Spanabfuhr, die Zerspanungsqualität und die Standzeit.
Werkzeuge mit Innenkühlung besitzen durchgehende Kanäle, in denen das Kühlschmiermittel an das Werkstück gelangt. Durch den Druck des Kühlmittels werden die heißen Späne gekühlt und effektiv aus der Bohrung entfernt. Dabei bildet sich ein Schmierfilm zwischen Werkzeug und Material, welches zu geringer Reibung, niedrigeren Temperaturen und längeren Standzeiten führt. Für besonders tiefe Bohrungen sind Werkzeuge mit Innenkühlung ebenfalls gut verwendbar.
Beim Ein- und Abstechen ist es wichtig, dass die Werkzeuge präzise und stabil arbeiten, um ein optimales Ergebnis zu erzielen. Unsere Stech-Klemmhalter sind die perfekte Lösung, da sie aus qualitativ hochwertigen Stoffen produziert und auf Langlebigkeit hin optimiert sind. Diese ermöglichen eine sichere Bearbeitung und steigern die Prozessstabilität.
Hier finden Sie den kompletten Katalog von Teknik Makina als PDF zum Download.
Spezifikationen:
Bezeichnung: Gewindeschneidfräser
Hersteller: Teknik Makina
mit Innenkühlung
Für alle ISO Wendeplatten S12, S14, S21
Durchmesser: 9,9mm bis 21mm
Die technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren.
Jetzt Ihren neuen Gewindeschneidfräsern bestellen.
Das ist der Hersteller in einigen Worten:
Teknik Makina wurde 1987 in der Türkei gegründet. Seit 1994 produziert Teknik Makina Tools Schneidwerkzeuge. Im Jahr 2015 wurde die Produktion auf ein neues Fabrikgebäude im vierten Industriegebiet von Konya verlagert, wo nun über 5.000 verschiedene Werkzeuge hergestellt werden. Mit 40 Produktionslinien, die simultan in verschiedenen Kategorien arbeiten können, bietet Teknik Makina Tools eine breite Produktpalette. Die Produktions- und Designteams sind hochqualifiziert und gemäß ISO 9001:2015 zertifiziert, um eine sichere und effiziente Bedienung zu gewährleisten.
Zum festmachen auf einer stabilen und harten Oberfläche (Tisch NICHT im Lieferumfang enthalten)
Luftdruck 6-8 kgs/cm²
Arbeitsradius 200-1400 mm
Modelle VAT-08/12 benötigen einen 5HP Kompressor und Modelle VAT-16 einen 10 HP Kompressor
Zum festmachen auf einer stabilen und harten Oberfläche (Tisch NICHT im Lieferumfang enthalten)
Luftdruck 6-8 kgs/cm²
Arbeitsradius bis zu 700 mm
Modelle VAT-08/12 benötigen einen 5HP Kompressor und Modelle VAT-16/20 einen 10 HP Kompressor
Vertex Universalschneidkopf VTA24-2 ( aus dem Programm genommen ) MK4 ø12-24 mm METAV/VERTEX - Gewindeschneidfutter Typ VTA-24-2
923,00 €*
Versandpauschale 8 € netto
schneller Versand
Beratung vor dem Kauf
Bequemer Kauf auf Rechnung
Hotline +49 2822 7131930
