Präzise Teilung und flexible Rundteilbearbeitung für höchste Seriengenauigkeit
Teilapparate sowie Rundteiltische dienen der exakten winkelgenauen Positionierung und rotierenden Werkstückführung beim Fräsen und Bohren, wodurch sie die Grundlage für präzise Zahnrad- und Profilschnitten sowie kreisförmige Lochbilder bilden. Die robusten Aufspannplatten aus schwingungsdämpfendem Grauguss mit genormten T-Nuten erlauben eine sichere Fixierung von Rohteilen und die Kombination mit einem Reitstock verhindert Schwingungen bei langen Wellen, während das spielfrei einstellbare Schneckengetriebe die feinfühlige Positionierung im Bogenminutenbereich gewährleistet. Ob als manuelle Lösung für den Vorrichtungsbau oder als servomotorisch angetriebener CNC-Teilapparat, diese Systeme steigern die Fertigungsstabilität, reduzieren Nachbearbeitung und erhöhen die Teilequalität durch zuverlässige Teilfunktion, hohe Haltekraft und präzise Winkelteilung.
Spannfutter mit 3 Backen
Technische Daten: Bezeichnung: Spannfutter VHM Durchmesser: 85 mm bis 232 mm Genauigkeit: 0,03 mm Klemmkraft: 1200 kgf - 900 kgf Geschwindigkeit: 1500r.p.m. - 2500r.p.m. Die technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren. Vertex, der Hersteller in einigen Worten: VERTEX ist seit 1978 der führende Hersteller für Maschinenteile in Taiwan. Mit einer beeindruckenden Produktionsfläche von über 15000 m² hat VERTEX die Kapazität, große Mengen hochwertiger Maschinenteile herzustellen, um den steigenden Anforderungen der Kunden gerecht zu werden. Durch einen starken Fokus auf Forschung und Entwicklung ist VERTEX bekannt für seine innovativen Designs, die die Leistung und Effizienz von Maschinen steigern. Die hohe Lagerverfügbarkeit von 98% aller Artikel ermöglicht es den Kunden, schnell und unkompliziert auf ihre Bedürfnisse zu reagieren. VERTEX legt großen Wert auf Qualität und Kundenzufriedenheit und ist bestrebt, die individuellen Anforderungen der Kunden zu erfüllen. Als vertrauenswürdiger Hersteller ist VERTEX stets bereit, seinen Kunden hochwertige Maschinenteile anzubieten und einen herausragenden Service zu gewährleisten.

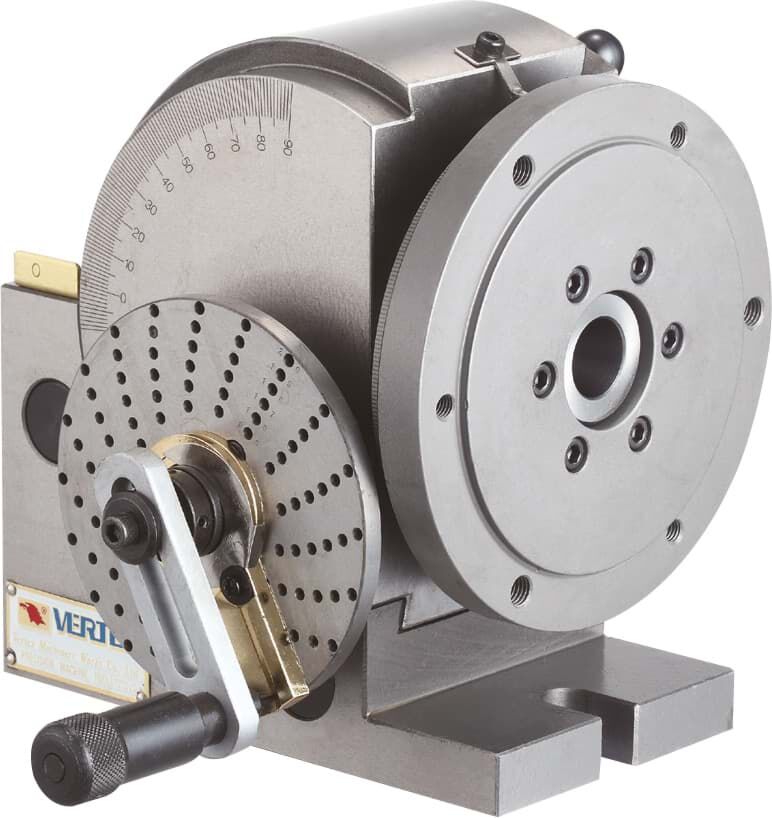

Semi-Universal Teilapparat
Teilapparat von Vertex (Semi-Universal)Der Teilapparat von Vertex ist ein Semi‑Universal‑Teilkopf zur indirekten Teilung und präzisen Werkstückpositionierung bei Fräs‑ und Schneidarbeiten.Achshöhe 100 mm für exakte WerkstückpositionierungTeilscheiben für Teilungen von 15 bis 49 Teilen90° Neigbarkeit für vertikale und horizontale TeilungMT2 Aufnahme mit gehärteter, geschliffener SchneckeÜbersetzungsverhältnis 40:1 für feine TeilungenPräzise Teilungen für anspruchsvolle ZerspanungsaufgabenDas Gerät bietet dank des 40:1 Übersetzungsverhältnisses und der Möglichkeit, die Umfangsteilung in 15–49 Teile zu realisieren, eine sehr feine Indexierung. Dadurch lassen sich Verzahnungen, Stirnflächen oder komplexe Konturen mit reproduzierbarer Genauigkeit bearbeiten. Die Kombination aus feiner Untersetzung und teilbaren Scheiben ermöglicht eine effiziente Vorbereitung von Schneidprozessen, was die Produktionsqualität nachhaltig erhöht.Robuste Bauweise für langjährigen EinsatzDie feste Grundplatte und die verwendeten Lager gewährleisten Stabilität bei wiederholter Belastung. Die gehärtete und geschliffene Schnecke zusammen mit Präzisionskegelrollenlagern reduziert Verschleiß und Spiel, sodass sich die Werkzeugaufnahmen konstant positionieren lassen. Diese Konstruktion sorgt für reduzierte Wartungsintervalle und gleichbleibende Präzision selbst unter anspruchsvoller Serienbelastung.Vielseitige Montage und flexible AusrichtungDurch die Möglichkeit der 90° Neigbarkeit ist die Teilung sowohl in horizontaler als auch in vertikaler Lage möglich, was die Einsatzfelder deutlich erweitert. Die Ausführung mit MT2 Aufnahme erlaubt die direkte Montage auf gängigen Fräsköpfen und Spannvorrichtungen. Anwender profitieren von kurzer Umrüstzeit und hoher Kompatibilität mit vorhandenen Maschinen, wodurch Fertigungsprozesse effizienter gestaltet werden können.Bedienkomfort und Zubehör für praktische AnwendungDie Lieferung umfasst diverse Befestigungsoptionen und Zubehörteile, die Montage und Inbetriebnahme erleichtern. Teilkreisscheiben und Flansch sind so dimensioniert, dass sich typische Teilaufgaben ohne aufwändige Zusatzbearbeitung realisieren lassen. Wer zusätzliche Unterstützung beim Einsatz oder bei der Auswahl des passenden Zubehörs benötigt, erhält technische Beratung und Hilfestellung durch METAV Werkzeuge.Für präzise und zuverlässige Teilarbeiten empfiehlt METAV Werkzeuge den Teilapparat von Vertex und bietet persönliche Beratung per E‑Mail info@metav-werkzeuge.com, Telefon +49 2822 7131930 oder WhatsApp +49 170 2837271.Hervorgehobene ProduktmerkmaleFeinuntersetzung für exakte IndexierungDas 40:1 Übersetzungsverhältnis erlaubt sehr feine Verfahrwege am Handrad und erleichtert so das genaue Einstellen von Teilungen. Dies führt zu reproduzierbaren Ergebnissen bei der Herstellung von Zahnrädern und bei der Bearbeitung mehrfach identischer Konturen, wodurch Ausschuss reduziert und die Produktivität gesteigert wird.Neigbare Achse für variable WerkstückausrichtungenDie Möglichkeit der 90° Neigbarkeit macht das Gerät universell einsetzbar, da Teilungen sowohl in horizontaler als auch in vertikaler Position ausgeführt werden können. Anwender gewinnen damit Flexibilität in der Maschinenbestückung und können unterschiedliche Bearbeitungsszenarien mit demselben Aggregat abdecken.Präzise Aufnahme und sichere BefestigungDie MT2 Aufnahme und die Bohrlöcher für 16 mm Schrauben an der Basis gewährleisten eine sichere Montage auf dem Maschinentisch oder in Spannvorrichtungen. Diese Kombination aus genormter Aufnahme und großdimensionierter Befestigung liefert die nötige Stabilität für präzise Bearbeitungen auch unter höherer Schnittbelastung.Langlebige Komponenten für DauerbetriebDie Kombination aus gehärteter und geschliffener Schnecke sowie Präzisionskegelrollenlagern sorgt für geringe Nachstellanforderungen und hohe Lebensdauer. Damit bleibt die Präzision über lange Betriebszeiten erhalten und die Investition amortisiert sich durch reduzierte Ausfallzeiten.Technische InformationenBezeichnung: Teilapparat, Typ: Semi‑Universal.Achshöhe: 100 mm.Teilumfang Flanschdurchmesser: 130 mm.Gesamthöhe: 173 mm.Grundplattenmaß: 160 x 91 mm.Neigbarkeit: 90°.Teilung möglich in vertikaler und horizontaler Position.Teilkreisscheiben: Teilung 15–49 Teile möglich.Übersetzungsverhältnis: 40:1.Aufnahme: MT-2 (Innen Morse Taper).Schnecke: gehärtet und geschliffen.Lagerung: Präzisionskegelrollenlager.Befestigungsbohrungen für 16 mm Schrauben.Gewicht: 19 kg.Zubehör laut Abbildung: TS-1 Reitstock, Teilkreisscheiben, Flansch, MT-2 Zentrierspitze.Zustand: Neu.Verfügbarkeit: In Stock.Hersteller: Vertex.AnMo Electronics Corporation; 17F-1, No. 97, Sec. 4, Chongxin Road, Sanchong Dist., New Taipei City 241513, Taiwan; Tel:+886-2-29749126; E-Mail:Sales@anmo.com.tw.FAQIst der Teilapparat für vertikale und horizontale Teilung geeignet?Ja, der Teilapparat von Vertex (Semi‑Universal) erlaubt dank der 90° Neigbarkeit die Teilung in sowohl vertikaler als auch horizontaler Ausrichtung und ist damit sehr flexibel einsetzbar.Welche Teilungen sind mit dem Vertex Teilapparat möglich?Mit dem Vertex Teilapparat können Teilungen im Bereich von 15 bis 49 Teilen realisiert werden, wodurch sich eine große Bandbreite an Indexierungen für unterschiedliche Bearbeitungsaufgaben abdecken lässt.Welche Aufnahme bietet der Vertex Teilapparat und wie wird er montiert?Der Vertex Teilapparat verfügt über eine MT2 Aufnahme; die Basis hat Befestigungsbohrungen für 16 mm Schrauben, sodass eine stabile Montage auf gängigen Maschinentischen möglich ist.Wohin kann ich mich wenden, wenn ich Beratung zur Anwendung benötige?Bei Fragen zur Anwendung oder für weitergehende technische Daten hilft METAV Werkzeuge gern weiter; kontaktieren Sie METAV Werkzeuge per E‑Mail info@metav-werkzeuge.com, Telefon +49 2822 7131930 oder WhatsApp +49 170 2837271.

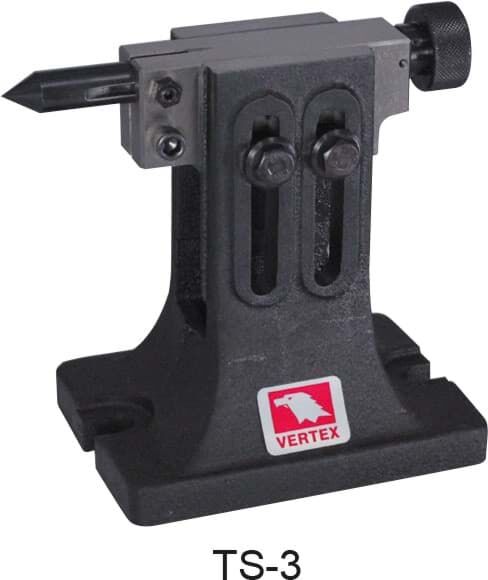

Reitstock für BS, Höhe 107mm, Fuß 134x94mm - Vertex
Kompakte Bauhöhe und stabiler Fuß sorgen für sichere Spannkraft; die Kombination aus Höhe 107 mm, Fuss 134 x 94 mm und nur 4 kg Gewicht macht den Reitstock zu einer praktischen Lösung für Werkstätten mit begrenztem Platz. Bestellen Sie den Reitstock direkt über Metav oder fragen Sie unsere Beratung bei Bedarf an. Reitstock von Vertex — Präzise Spannvorrichtung für Drehmaschinen Der Reitstock ist eine kompakte Spannvorrichtung, die Werkstücke sicher auf Zentrierachsen hält und für präzise Drehbearbeitung entwickelt wurde. Kompakte Bauhöhe 107 mm für enge Einbauräume Stabiler Fuß 134 x 94 mm für sichere Auflage Robust und transportabel, nur 4 kg Gewicht Passend für BS-Drehmaschinen Präzise Führung für wiederholgenaue Zentrierung Platzsparende Konstruktion für effiziente Werkstattabläufe Die kompakte Bauform mit Höhe 107 mm ermöglicht den Einsatz auch an beengten Aufstellorten, ohne die Stabilität zu beeinträchtigen. Durch den flachen Aufbau bleibt mehr Platz auf der Spannbrücke, wodurch sich Rüstzeiten verkürzen lassen und die Produktivität bei wiederkehrenden Arbeitsgängen steigt. Der robuste Fuss 134 x 94 mm sorgt für eine planliegende Auflage, die Vibrationen reduziert und die Oberflächenqualität der Werkstücke positiv beeinflusst. Präzise Zentrierung für reproduzierbare Bearbeitungsergebnisse Als Spannvorrichtung bietet dieses Modell eine präzise Führung, die wiederholgenaue Zentrierung ermöglicht und Toleranzüberschreitungen minimiert. Die geringe Eigenmasse von 4 kg erleichtert das Handling beim Einrichten und Transport innerhalb der Werkstatt, ohne dass die Stabilität leidet. Anwender profitieren konkret von schnellerem Rüsten und weniger Ausschuss durch konstante Werkstückpositionierung. Vielseitiger Einsatz für Handwerk und Kleinserienfertigung Der Reitstock ist für Anwender gedacht, die zuverlässige Spannlösungen für konventionelle Drehmaschinen benötigen, insbesondere für Werkstätten, Lehrwerkstätten und Kleinserienfertiger. Die Kompatibilität mit BS-Maschinen macht die Vorrichtung zu einer pragmatischen Ergänzung bestehender Fertigungsprozesse. Durch die robuste Konstruktion lassen sich auch anspruchsvolle Werkstoffe sicher unterstützen, was die Flexibilität im Produktionsalltag erhöht. Einfache Integration und klare Beschaffung über Metav Die unkomplizierte Handhabung in Kombination mit der kompakten Bauweise erleichtert die Integration in bestehende Maschinenparks. Metav sorgt für schnellen Versand und bietet bei Bedarf fachkundige Beratung, damit die Auswahl zur jeweiligen Anwendung passt. Technische Rückfragen können präzise geklärt werden, damit die Investition kurzfristig produktiv genutzt werden kann. Empfehlung: Mit dem Vertex Reitstock sichern Sie eine belastbare und präzise Spannlösung für Ihre Drehmaschine — erhältlich über Metav; bei Fragen erreichen Sie uns per eMail unter info@metav-werkzeuge.com oder telefonisch unter +49 2822 7131930. Produktmerkmale Artikelnummer: BS-0-TS Marke: Vertex Bezeichnung: Reitstock für BS Daten Höhe: 107 mm Fuss: 134 x 94 mm Gewicht: 4 kg Besonderheiten Eclass: 36600102 Shop-Info: Vertex Reitstock für BS, schneller Versand SKU: BS-0-TS FAQ Welche Maschinen sind kompatibel mit dem Reitstock? Der Reitstock von Vertex ist speziell konzipiert für Einsatz an BS-Drehmaschinen und bietet durch seine kompakte Bauhöhe und die stabilen Auflageflächen universelle Einsetzbarkeit an konventionellen Drehbänken. Wie beeinflusst die Bauhöhe die Anwendung in der Werkstatt? Die Höhe 107 mm ermöglicht die Montage auch bei begrenztem Raum über der Spannbrücke, was den Rüstaufwand reduziert und die Ergonomie beim Werkstückwechsel verbessert. Ist der Reitstock mobil genug für wechselnde Einsatzorte in der Werkstatt? Mit 4 kg Gewicht ist der Reitstock transportabel und eignet sich gut für Werkstätten, die flexible Spannlösungen zwischen mehreren Drehmaschinen benötigen. Welche Vorteile bietet der Fuß mit 134 x 94 mm? Der Fuss 134 x 94 mm gewährleistet eine große Auflagefläche, die Stabilität während der Drehbearbeitung erhöht und Vibrationen mindert, was zu besseren Oberflächen und engeren Toleranzen führt. Wie kann ich weitere technische Details zum Produkt erhalten? Für vertiefte technische Informationen zum Reitstock von Vertex (SKU BS-0-TS) steht Ihnen das Team von Metav telefonisch oder per eMail zur Verfügung; so lassen sich Einsatzbedingungen und Montagefragen praxisnah klären. Hersteller: Vertex Machinery Works Co., Ltd.; No. 296, Sec. 1, Feng Shih Road, Fengyuan District, Taichung City 420, Taiwan

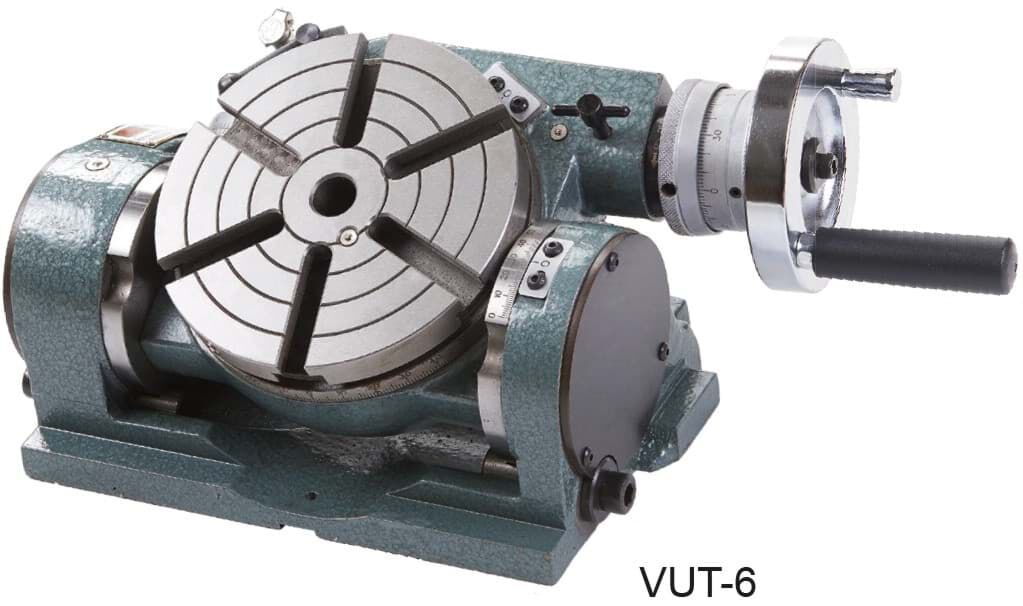

150mm Rundteiltisch Horizontal/Vertikal, kippbar, 165mm Höhe, MT-2 Spannzangen - Vertex
Nutzen Sie die Kombination aus kippbarer Bauart, T‑Nut 11 mm und 150 mm Durchmesser für präzise Teilaufgaben; die robuste Konstruktion und die Spannzangenaufnahme MT‑2 sorgen für zuverlässige Spannmittelwahl. Bestellen Sie den Rundteiltisch direkt über Metav oder fragen Sie unsere Beratung bei Bedarf an. Rundteiltisch von Vertex Der Rundteiltisch VUT-6 ist ein kippbarer Teilapparat für präzise Teilungen und vielseitige Spannaufgaben in Fertigung und Werkstatt. Rundteiltisch »VUT-6« von Vertex Durchmesser 150 mm für präzise Teilung Kippbar Horizontal/Vertikal für flexible Bearbeitung T‑Nut 11 mm zur sicheren Spannaufnahme Spannzangenaufnahme MT‑2 integriert Präzision und Einstellbarkeit für exakte Teilungen Dank der fein abgestuften Ablesung von 1’ beim Kippen und 20" am Tisch lassen sich Wiederholgenauigkeiten schnell einstellen. Die integrierte Spindelübersetzung mit 6° Kippen und 4° Tischbewegung ermöglicht definierte Winkelpositionen ohne aufwändige Umrüstung. Anwender profitieren somit von hoher Reproduzierbarkeit bei Indexieraufgaben und komplexen Teilzyklen. Flexible Einspannung und sichere Werkstückfixierung Die T‑Nut 11 mm bietet eine stabile Befestigung für Vorrichtungen und Spannpratzen, während die Spannzangenaufnahme MT‑2 vielseitige Spannmittelaufnahmen erlaubt. Durch diese Kombination lässt sich das Werkstück sicher und passgenau positionieren, wodurch Spannzeiten reduziert und Bearbeitungsgenauigkeit erhöht werden. Kompakte Bauform und einfache Integration in Arbeitsplätze Mit einem Durchmesser von 150 mm, einer Höhe von 165 mm und kompakten Abmessungen von 180 x 380 x 115 mm fügt sich der Teilapparat platzsparend in vorhandene Maschinenaufbauten ein. Das Gewicht von 23,5 kg ermöglicht trotzdem einen stabilen Stand ohne aufwändige Fundamentierung, ideal für Werkstätten mit wechselnden Bearbeitungsaufgaben. Spezielle Einsatzfelder und Nutzerkreis Der Rundteiltisch richtet sich an Zerspanungsbetriebe, Lehrwerkstätten und Feinmechanik, die wiederholbare Teilungsaufgaben und Schwenkoperationen benötigen. Insbesondere Anwender, die Präzision bei begrenztem Platzbedarf verlangen, profitieren von der kippbaren Ausführung und der kompakten Spannaufnahme. Setzen Sie auf die Präzision des Vertex Rundteiltisch VUT-6; für fachkundige Beratung und Bestellung wenden Sie sich an Metav unter info@metav-werkzeuge.com oder telefonisch +49 2822 7131930. Produktmerkmale Artikelnummer: VUT-6 Marke: Vertex Bezeichnung: Rundteiltisch Horizontal/Vertikal, kippbar ECLASS: 36600610 Fakten Durchmesser: 150 mm Höhe: 165 mm Abmessung: 180x380x115 mm Gewicht: 23.5 kg T‑Nut: 11 mm Spannzangen‑Typ: MT‑2 Ablesung: 1’ kippen und 20" Tisch 1 Spindeldrehung: 6° kippen und 4° Tisch Besonderheiten Kippbar Horizontal/Vertikal Spannzangenaufnahme MT‑2 (Morsekonus‑Aufnahme) T‑Nut für modulare Spannsysteme Kompakte Bauform für einfache Integration FAQ Wie genau ist die Winkelablesung beim Rundteiltisch? Die Winkelskala des Vertex Rundteiltisch VUT-6 erlaubt eine Ablesung von 1’ beim Kippen und 20" am Tisch, sodass feine Winkelpositionen komfortabel eingestellt werden können. Welche Spannmittel passen in die Spannzangenaufnahme? Der Rundteiltisch VUT-6 ist mit einer Spannzangenaufnahme MT‑2 ausgestattet, wodurch standardisierte Spannzangen und Morsekonus‑Adapter genutzt werden können. Ist der Teilapparat für senkrechte und waagerechte Bearbeitung geeignet? Ja, die kippbare Bauart Horizontal/Vertikal macht den Rundteiltisch VUT-6 flexibel einsetzbar für beide Bearbeitungsrichtungen. Welche Maße und welches Gewicht hat das Gerät? Die Abmessungen betragen 180 x 380 x 115 mm, die Höhe 165 mm und das Gewicht liegt bei 23,5 kg, was eine stabile Installation ohne großen Platzbedarf erlaubt. Für welche Anwender ist der Rundteiltisch besonders geeignet? Der Teilapparat richtet sich an Zerspanungsbetriebe und Werkstätten, die präzise Teilungen und flexible Spannoptionen benötigen; Metav empfiehlt dieses Modell für kompakte und repetierbare Fertigungsaufgaben. Hersteller: Vertex Machinery Works Co., Ltd.; No. 296, Sec. 1, Feng Shih Road, Fengyuan District, Taichung City 420, Taiwan

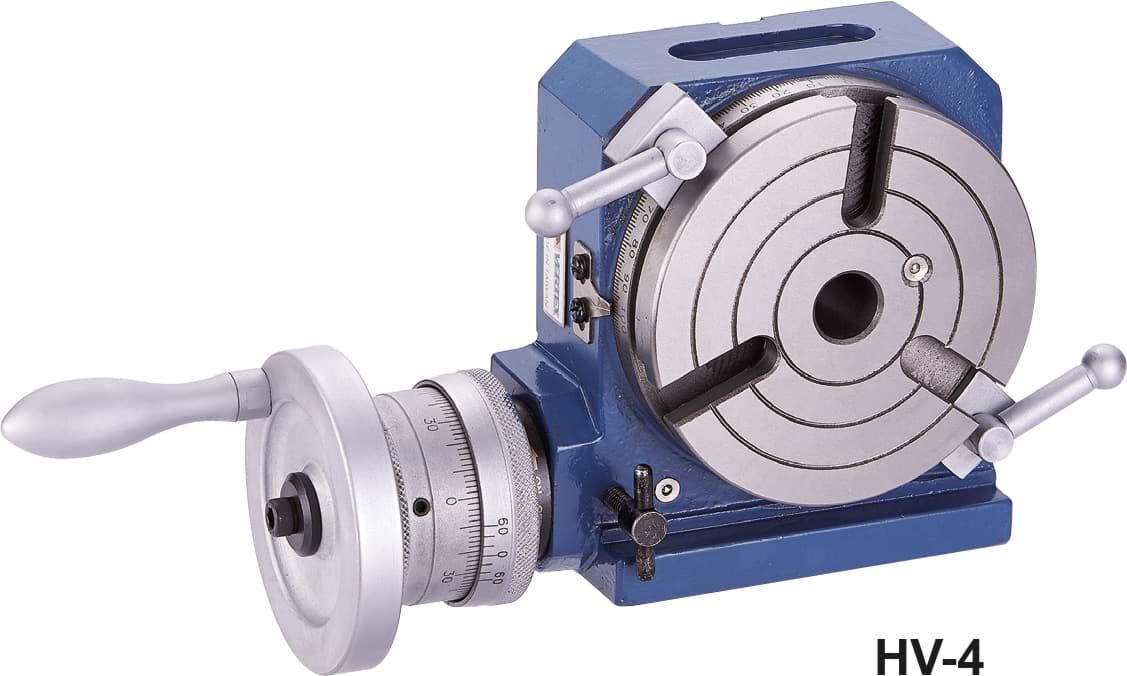

Horizontaler/Vertikaler Rundteiltisch
Technische Daten: Bezeichnung: Rundteiltisch Vollhartmetall Durchmesser: 110 mm bis 205 mm Abmessung: 138x118x58mm bis 500x435x128mm Gewicht: 7 kg - 106,4 kg Ablesung: 10" - 20" Max. Belastung: 120 Kg Horizontal und 60 Kg Vertikal bis 90 Kg Horizontal und 50 Kg Vertikal T-Nut: 3x11 mm - 6x16 mm 1 Spindeldrehung entspricht: 4⁰ Aufnahme: MT-2 - MT-4 Höhe: 102mm - 80mm Die technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren. Der Hersteller: Vertex Seit 1978 ist VERTEX der größte Hersteller für Maschinenteile in Taiwan. Mit einer beeindruckenden Produktionsfläche von über 15000 m² ist VERTEX in der Lage, große Mengen hochwertiger Maschinenteile herzustellen, um den Bedürfnissen der Kunden gerecht zu werden. Das Unternehmen hat sich auf Forschung und Entwicklung spezialisiert und ist stets bestrebt, innovative Designs zu entwickeln. Die hohe Lagerverfügbarkeit von 98% aller Artikel stellt sicher, dass die Kunden schnell und effizient bedient werden können. VERTEX hat sich einen hervorragenden Ruf aufgebaut, indem es qualitativ hochwertige Produkte liefert und gleichzeitig erstklassigen Kundenservice bietet. VERTEX ist der vertrauenswürdige Partner für Maschinenteile in Taiwan.
Spannfutter
Technische Daten: Bezeichnung: Spannfutter Vollhartmetall Durchmesser: 112 mm bis 232 mm Genauigkeit: 0,03 mm Gewicht: 3,45 kg - 145,5 kg Klemmkraft: 1200 kgf bis 5700 kgf Geschwindigkeit: 1000r.p.m. - 2500r.p.m. Die technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren. Vertex, der Hersteller in einigen Worten: VERTEX ist seit 1978 der führende Hersteller für Maschinenteile in Taiwan. Mit einer beeindruckenden Produktionsfläche von über 15000 m² hat VERTEX die Kapazität, große Mengen hochwertiger Maschinenteile herzustellen, um den steigenden Anforderungen der Kunden gerecht zu werden. Durch einen starken Fokus auf Forschung und Entwicklung ist VERTEX bekannt für seine innovativen Designs, die die Leistung und Effizienz von Maschinen steigern. Die hohe Lagerverfügbarkeit von 98% aller Artikel ermöglicht es den Kunden, schnell und unkompliziert auf ihre Bedürfnisse zu reagieren. VERTEX legt großen Wert auf Qualität und Kundenzufriedenheit und ist bestrebt, die individuellen Anforderungen der Kunden zu erfüllen. Als vertrauenswürdiger Hersteller ist VERTEX stets bereit, seinen Kunden hochwertige Maschinenteile anzubieten und einen herausragenden Service zu gewährleisten.
Einfacher Rundteiltisch
Technische Daten: Bezeichnung: Rundteiltisch VHM Durchmesser: 160 mm bis 200 mm auch als Satz verfügbar Abmessung: 253x179x225mm bis 432x293x388mm Gewicht: 29,5 kg - 163 kg Ablesung: 10" bis 20" 1 Spindeldrehung entspricht: 4⁰ Aufnahme: 105 mm - 58 mm Inhalt: 1x 3-Backen Futter, Abdeckplatte 2, 3, 4, 6, 8, 12 Die technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren. Das ist der Hersteller in einigen Worten: Seit 1978 ist VERTEX der größte Hersteller für Maschinenteile in Taiwan. Mit einer beeindruckenden Produktionsfläche von über 15000 m² ist VERTEX in der Lage, große Mengen hochwertiger Maschinenteile herzustellen, um den Bedürfnissen der Kunden gerecht zu werden. Das Unternehmen hat sich auf Forschung und Entwicklung spezialisiert und ist stets bestrebt, innovative Designs zu entwickeln. Die hohe Lagerverfügbarkeit von 98% aller Artikel stellt sicher, dass die Kunden schnell und effizient bedient werden können. VERTEX hat sich einen hervorragenden Ruf aufgebaut, indem es qualitativ hochwertige Produkte liefert und gleichzeitig erstklassigen Kundenservice bietet. VERTEX ist der vertrauenswürdige Partner für Maschinenteile in Taiwan.
3-Backen Spannfutter, selbstzentrierend und umkehrbar
Technische Daten: Bezeichnung: Spannfutter VHM Durchmesser: 160 mm bis 200 mm Gewicht: 8,3 kg bis 75,5 kg Gewinde: 3xM12 bis 3xM8 Höhe: 109mm bis 95mm Die technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren. Ein paar Worte über den Hersteller: Seit der Gründung im Jahr 1978 hat sich VERTEX als eine der führenden Marken in der Branche etabliert. Mit einer beeindruckenden Produktionsfläche von über 15000 m² verfügt VERTEX über die Kapazität, große Mengen hochwertiger Maschinenteile herzustellen, um den steigenden Anforderungen der Kunden gerecht zu werden. Durch modernste Produktionsanlagen und fortschrittliche Fertigungstechnologien gewährleistet VERTEX die Herstellung präziser und langlebiger Produkte. Die Forschung und Entwicklung nimmt bei VERTEX einen hohen Stellenwert ein. Durch kontinuierliche Investitionen in innovative Technologien und Designverbesserungen bleibt VERTEX an der Spitze der Branche. Das engagierte Team von Experten bei VERTEX entwickelt ständig neue und verbesserte Designs, um die Leistung und Effizienz von Maschinen zu steigern. Ein weiterer herausragender Aspekt bei VERTEX ist die hohe Lagerverfügbarkeit. Mit einem beeindruckenden Bestand an Artikeln sind 98% aller Produkte sofort verfügbar. Dies ermöglicht es den Kunden, ihre Produktionsausfallzeiten zu minimieren und den reibungslosen Betrieb ihrer Maschinen sicherzustellen. Als stolzer Hersteller aus Taiwan steht VERTEX für höchste Qualität, Zuverlässigkeit und Kundenzufriedenheit. Die Kunden vertrauen darauf, dass VERTEX ihre Anforderungen versteht und ihnen Maschinenteile von höchster Qualität liefert, die den anspruchsvollen Standards gerecht werden. Interessenten sind herzlich eingeladen, VERTEX zu kontaktieren und mehr über die innovativen Produkte und den erstklassigen Service des Unternehmens zu erfahren. Das Team von VERTEX freut sich darauf, die individuellen Anforderungen der Kunden zu erfüllen und sie bei der Erreichung ihrer geschäftlichen Ziele zu unterstützen.
203mm Rundteiltisch Super, 20" Ablesung, 44mm Aufnahme, Satz inkl. Planscheibe und Abdeckplatten - Vertex
Präzise Teilung und robustes Design sorgen für reproduzierbare Ergebnisse; die Kombination aus 203 mm Durchmesser, Aufnahme 44 mm und dem umfangreichen Lieferumfang mit 3-Backen-Futter und 250 mm Planscheibe macht den Einsatz im Werkzeugbau effizient und zuverlässig. Bestellung und technische Beratung über Metav möglich. Rundteiltisch Super von Vertex Der Rundteiltisch Super bietet präzise Rundteilfunktionen und flexible Spannoptionen für Feinmechanik, Werkzeugbau und Prototypenfertigung. 203 mm Durchmesser für mittlere Werkstücke Aufnahme 44 mm für Standardspindeln Inkl. 3-Backen-Futter und 250 mm Planscheibe Abmessung 250x150x235 mm kompakt aufgebaut Gewicht 43.6 kg für stabile Fixierung Präzision und Stabilität für wiederholbare Teilungen Hohe Wiederholgenauigkeit entsteht durch solide Bauweise und exakte Teilung. Mit einer 1 Spindeldrehung von 4° lassen sich Wiederholpositionen schnell einstellen, was besonders bei Serienbearbeitung Zeit spart. Die massige Konstruktion trägt zur Schwingungsdämpfung bei und sorgt dafür, dass die Mess- und Bearbeitungsgenauigkeit auch bei anspruchsvollen Werkstoffen erhalten bleibt. Vielseitiges Zubehör für schnelle Einrichtung und Spannlösungen Der Lieferumfang umfasst 3-Backen-Futter, eine 10"/250 mm Planscheibe sowie mehrere Abdeckplatten, die das Einrichten verschiedener Werkstückformen erleichtern. Die Aufnahme 44 mm ermöglicht die Nutzung gängiger Spannmittel und reduziert Umrüstzeiten. Durch dieses Zubehör wird die Maschine schnell einsatzbereit, wodurch Rüstzeiten verkürzt und die Produktivität gesteigert wird. Eignung und typische Anwendungsfelder Dieses Produkt richtet sich an Betriebe der Feinmechanik, Werkzeugherstellung und an Werkstätten mit Anspruch auf präzise Rundbearbeitung. Typische Anwendungen sind Indexierarbeiten, Fräsaufgaben mit exakter Teilung und das Einspannen von runden Bauteilen zur weiteren Bearbeitung. Die kompakte Bauform bei Abmessung 250x150x235 mm macht die Integration in bestehende Maschinenplätze unkompliziert. Handhabung, Maße und Hinweise zur Bedienung Die kompakte Größe kombiniert mit dem Gewicht von 43.6 kg sorgt für Standfestigkeit ohne großen Platzbedarf. Die Skalenablesung 20" unterstützt grobe Vorwahl und erleichtert das Ausrichten vor der Feinjustierung. Durch die klare Markierung von Durchmesser und Aufnahme sind Auswahl und Montage von Spannmitteln transparent und nachvollziehbar, was die Einarbeitungszeit für Bedienpersonal reduziert. Mit dem Vertex Rundteiltisch Super Präzision erhöhen und Ihre Werkstattausrüstung gezielt erweitern — Bestellung und technische Beratung direkt über Metav: info@metav-werkzeuge.com · Telefon +49 2822 7131930 · WhatsApp +49 170 2837271 Produktmerkmale Artikelnummer: CS-6 Marke: Vertex Bezeichnung: Rundteiltisch Super Daten Gewicht: 43.6 kg Durchmesser: 203 mm Abmessung: 250x150x235 mm Aufnahme: 44 mm 1 Spindeldrehung: 4° Ablesung Versch.: 20" Besonderheiten Inhalt: 1x 3-Backen Futter, 1x 10"/250mm Planscheibe und Abdeckplatten 2, 3, 4, 6, 8, 12 Satz: Ja ECLASS: 36600610 (Industrieklassifikation) FAQ Welche Werkstückgrößen passen auf den Rundteiltisch? Der Rundteiltisch Super von Vertex (SKU CS-6) hat einen nutzbaren Durchmesser von 203 mm und eignet sich damit für mittlere Werkstücke im Bereich Feinmechanik und Werkzeugbau. Ist das Spannzubehör im Lieferumfang enthalten? Ja. Zum Umfang des Vertex Rundteiltisch Super gehören ein 3-Backen-Futter und eine 10"/250 mm Planscheibe sowie mehrere Abdeckplatten zur flexiblen Werkstückspannung. Welche Aufnahme wird benötigt und wie kompatibel ist sie? Die Aufnahme 44 mm des Rundteiltisch Super entspricht gängigen Spindelaufnahmen und erlaubt die Nutzung standardisierter Spannmittel ohne aufwendige Adapter. Wie genau lässt sich der Tisch indexieren? Die Teilung erfolgt mit einer 1 Spindeldrehung von 4°, was eine präzise und reproduzierbare Positionswahl für wiederkehrende Bearbeitungsschritte ermöglicht. Für welche Branchen ist dieses Gerät besonders geeignet? Der Vertex Rundteiltisch Super eignet sich für Werkzeugbau, Prototypenfertigung, Feinmechanik und alle Werkstätten, die präzise Indexier- und Rundbearbeitungen durchführen. Hersteller: Vertex Machinery Works Co., Ltd.; No. 296, Sec. 1, Feng Shih Road, Fengyuan District, Taichung City 420, Taiwan
25 mm T-Nut Universal-Teilapparat, MT-4, 340x359x235mm, 65kg - Vertex
Die Kombination aus Stabilität, präziser Teilungstechnik und kompakter Bauweise sorgt für zuverlässige Ergebnisse bei Spann- und Indexieraufgaben; die Spannzangenaufnahme MT-4 und die T-Nut 25 mm sichern Kompatibilität mit gängigen Werkstattaufbauten. Bestellen Sie den Universal-Teilapparat direkt über Metav oder nutzen Sie die technische Beratung bei Fragen. Universal-Teilapparat Vertex Der Universal-Teilapparat Vertex ist ein robustes Teilwerkzeug für präzise Indexier- und Spannaufgaben an Fräsmaschinen und Werkzeugmaschinen. Spannzangenaufnahme MT-4 für Standardaufnahmen T-Nut 25 mm zur sicheren Werkstückbefestigung Kompakte Abmessungen 340×359×235 mm Gewicht 65 kg für erhöhte Stabilität Universell einsetzbar für Werkstatt und Produktion Robustheit und Stabilität für präzise Bearbeitung Der Universal-Teilapparat bietet durch sein Gewicht von 65 kg und die kompakten Abmessungen eine hohe Standfestigkeit, die Schwingungen reduziert und so die Bearbeitungsqualität verbessert. Die erhöhte Stabilität sorgt dafür, dass Bohrungen, Fräsungen und Teilvorgänge mit konstanter Genauigkeit ausgeführt werden können, wodurch Nacharbeiten minimiert werden. Diese Bauweise ist besonders vorteilhaft für Serienaufgaben, bei denen Wiederholgenauigkeit zählt. Kompatibilität und Aufnahme für effizienten Einsatz Mit der Spannzangenaufnahme MT-4 und der T-Nut 25 mm ist der Teilapparat auf gängige Spann- und Vorrichtungsstandards ausgelegt. MT-4 beschreibt dabei den Morse-Konus als Aufnahme für Spannzangen, was den schnellen Wechsel von Spannmitteln ermöglicht und die Einbindung in vorhandene Maschinensysteme erleichtert. Die T-Nut bietet eine sichere Befestigungsoption für Anschläge oder Sonderaufnahmen, sodass individuelle Werkstückspannungen unkompliziert realisiert werden können. Vielseitige Anwendung in Werkstatt und Produktion Der Universal-Teilapparat eignet sich für Präzisionsaufgaben in Werkzeugbau, Metallverarbeitung und in industriellen Fertigungen, in denen exakte Positionierung gefragt ist. Durch die universelle Konstruktion lassen sich unterschiedliche Teilungen und Spannaufnahmen umsetzen, was Rüstzeiten reduziert und die Flexibilität der Produktionszellen erhöht. Anwender profitieren von einer einfachen Integration in vorhandene Maschinen und von der Möglichkeit, Werkstücke schnell und wiederholgenau zu positionieren. Bedienung, Pflege und Lieferinformation Die Konstruktion des Teilapparats ermöglicht eine wartungsfreundliche Handhabung und einfache Reinigungsarbeiten an den Kontaktflächen, was Lebensdauer und Genauigkeit erhält. Metav bietet schnellen Versand und eine große Auswahl an Ergänzungswerkzeugen aus dem Sortiment von über 36.000 Artikeln, sodass Zubehör und Ersatzteile unkompliziert bezogen werden können. Bei Bedarf steht die technische Beratung zur Klärung spezifischer Einsatzfälle zur Verfügung. Empfehlung: Den Universal-Teilapparat von Vertex über Metav beziehen und bei Bedarf die technische Beratung per E‑Mail info@metav-werkzeuge.com oder telefonisch unter +49 2822 7131930 in Anspruch nehmen. Produktmerkmale SKU: BS-2 Hersteller: Vertex Bezeichnung: Universal-Teilapparat Abmessungen: 340x359x235mm Gewicht: 65 kg ECLASS: 21020590 Fakten Gewicht: 65 kg Abmessungen (L×B×H): 340×359×235 mm T-Nut Breite: 25 mm Besonderheiten Spannzangen-Typ: MT-4 (Morse-Konus-Aufnahme) T-Nut: 25 mm (für Standard-T-Nut-Aufnahmen) Kompaktes Maß: 340×359×235 mm Hohe Standfestigkeit durch 65 kg Gewicht FAQ Wie lässt sich der Universal-Teilapparat an meiner Fräsmaschine montieren? Die Montage erfolgt über die genormte Aufnahme und die T‑Nut‑Schnittstelle; beim Universal-Teilapparat von Vertex ist die Spannzangenaufnahme MT-4 vorgesehen, sodass gängige Spannmittel direkt verwendet werden können. Für welche Anwendungen ist der Teilapparat besonders geeignet? Der Universal-Teilapparat von Vertex ist ausgelegt für präzise Indexierarbeiten, Serienbohrungen und Fräsaufgaben in Werkstätten und Fertigungen, wo wiederholgenaues Positionieren gefordert ist. Welche Vorteile bietet die T-Nut mit 25 mm Breite? Die 25 mm breite T‑Nut ermöglicht sichere Befestigung von Vorrichtungen und bietet Kompatibilität zu handelsüblichen Spannbacken und Anschlägen, was die Flexibilität beim Einspannen erhöht. Ist der Universal-Teilapparat mit anderen Spannmitteln kompatibel? Ja, durch die MT-4‑Spannzangenaufnahme ist der Teilapparat mit vielen Standardspannmitteln kompatibel; die Nutzung handelsüblicher Spannzangen reduziert Umrüstzeiten. Welche Unterstützung bietet Metav beim Kauf des Teilapparats BS-2? Metav stellt technischen Support und umfangreiche Produktauswahl bereit; beim Kauf des Universal-Teilapparats BS-2 von Vertex kann die Beratung per E‑Mail info@metav-werkzeuge.com oder Telefon +49 2822 7131930 in Anspruch genommen werden. Hersteller: Vertex Machinery Works Co., Ltd.; No. 296, Sec. 1, Feng Shih Road, Fengyuan District, Taichung City 420, Taiwan
3-Backen Spannfutter, selbstzentrierend
Im Lieferumfang enthalten: 2 Sätze aus soliden Backen

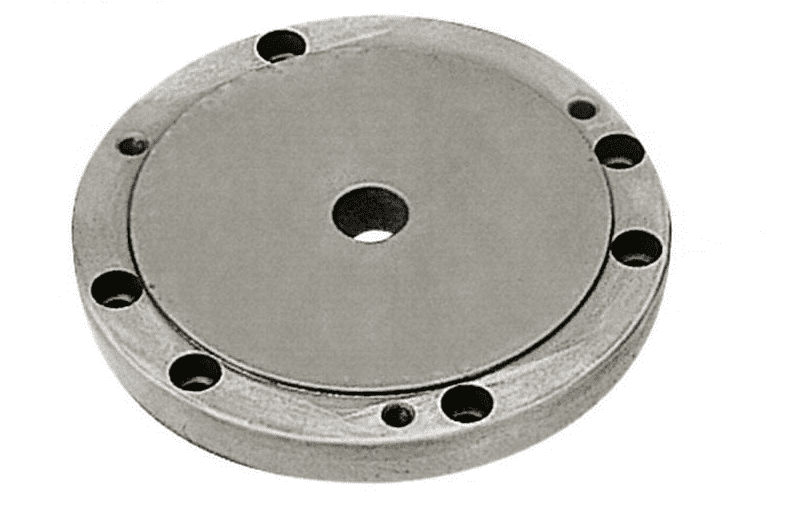

Aufnahmeflansch
Geeigent für Modelle der Serie HV, VSI, BS, VUT, VU, CC und CS Höhe verstellbar

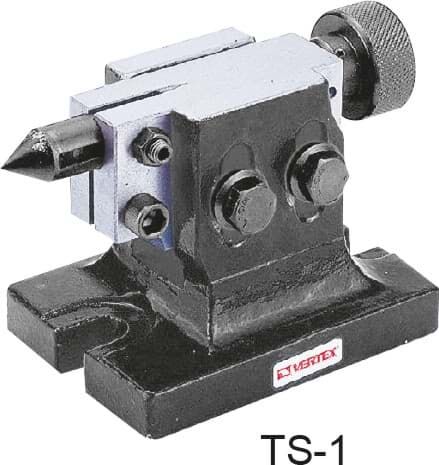

Reitstock
Reitstock Zubehör für verschiedene Serien Rundteiltische und Teileapparate von Vertex

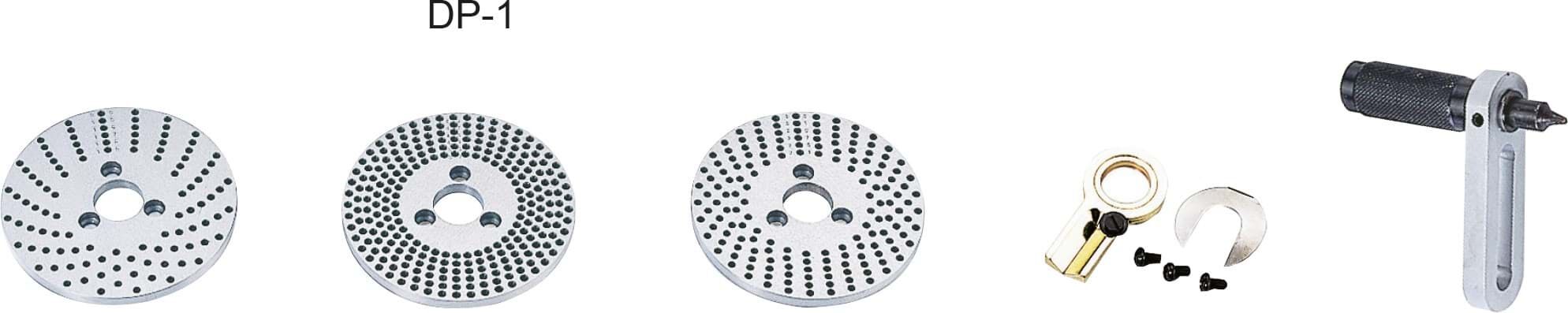

Teilscheibensatz
Im Lieferumfang enthalten: 2 Index-Scheiben 1 Handkurbel 3 Schrauben 1 Bogenstück 1 U Washer Nummer der Löcher: Typ A: 26, 30, 34, 38, 41, 44, 47, 51, 57 / 28, 32, 37, 39, 43, 46, 49, 53, 59 Typ B: 61, 67, 71, 77, 81, 87, 91, 97 / 63, 69, 73, 79, 83, 89, 93, 99 Typ A (DP-1): 15, 16, 17, 18, 19, 20 Typ B (DP-1): 21, 23, 27, 29, 31, 33 Typ C (DP-1): 37, 39, 41, 43, 47, 49
Präzise Teilung und flexible Rotationsachsen für fertigungskritische Werkstücke
Teilapparate sowie Rundteiltische sind hochpräzise Positioniereinheiten, die in Fräsmaschinen und Bohrwerken zum Einsatz kommen. Sie ermöglichen exakte Winkelteilungen sowie stufenlose Rotation, wodurch komplexe Lochbilder und symmetrische Konturen reproduzierbar gefertigt werden.
Funktion und Einsatzbereiche verständlich erklärt
Zur Positionierung dient bei vielen Einheiten ein massives, spielfrei einstellbares Schneckengetriebe, das feine Verstellungen im Bogenminutenbereich erlaubt. Rundteiltische rotieren stufenlos um 360 Grad um eine horizontal oder vertikal schwenkbare Achse; Teilapparate arbeiten mit Rastmechanismen oder auswechselbaren Lochscheiben für mathematisch exakte indirekte Winkelteilung. Typische Anwendungsfälle sind Zahnräder, Vielnutprofile, Sechskante und Schaltwellen sowie kreisförmige Bohrbilder und radiale Fräsbewegungen.
Messbare Vorteile für Produktion und Werkstatt
- Reduzierung der Rüstzeit durch schnelle Fixierung und genormte T-Nuten auf den Aufspannplatten
- Erhöhung der Bearbeitungsstabilität durch Grauguss-Platten und selbsthemmendes Getriebe
- Fertigungsgenauigkeit durch Winkelteilung im Bogenminutenbereich
- Vielseitigkeit durch Integration von Reitstock, Backenfuttern und Pratzen
- Skalierbarkeit von manuellen Modellen bis zu CNC-Teilapparate mit Servoantrieb
Warum Metav die clevere Wahl für Ihre Werkstatt ist
Setzen Sie auf Metav als erfahrenen Präzisions-Partner: Lager und Qualitätsfilter aus Emmerich, über 48.000 zufriedene Kunden und ein Sortiment mit mehr als 250.000 Produkten bieten Sicherheit bei Beschaffung und Lieferkette. Metav kombiniert fachliche Beratung mit verlässlicher Versorgung – ideal, wenn Sie Teilapparate oder Rundteiltische in Serie oder als Sonderlösung benötigen.
Kernnutzen auf den Punkt gebracht
Teilapparate und Rundteiltische sorgen für reproduzierbare Winkelteilung und vibrationsarme Bearbeitung; sie sind damit zentrale Komponenten für präzise Serienfertigung und anspruchsvolle Einzelteilbearbeitung.
Technische Daten / Kurzüberblick
- Stufenlose Rotation: 360 Grad
- Winkelteilungsprinzip: Rastmechanismen, Lochscheiben, indirekte Teilung
- Getriebe: spielfrei einstellbares Schneckengetriebe, selbsthemmend
- Präzision: Einstellbar im Bogenminutenbereich
- Aufspannplatten: Grauguss, genormte T-Nuten
- Zubehör: Pratzen, Backenfutter, Reitstock
- Antriebsvarianten: manuell, servomotorisch, CNC-integrierbar
FAQ
Welche Aufgaben übernehmen Teilapparate gegenüber Rundteiltischen?
Teilapparate ermöglichen über Rastmechanismen und Lochscheiben exakte indirekte Winkelteilung; Rundteiltische bieten stufenlose Rotation um 360 Grad und sind ideal für radiale Fräsbewegungen und kreisförmige Bohrbilder.
Wie genau sind Teilapparate und Rundteiltische einstellbar?
Die Genauigkeit wird überwiegend durch das spielfrei einstellbare Schneckengetriebe bestimmt; Feinstellungen im Bogenminutenbereich sind realisierbar.
Welche Aufspannelemente werden standardmäßig verwendet?
Aufspannplatten aus Grauguss mit genormten T-Nuten für Pratzen, Backenfutter und zusätzliche Reitstockbefestigung.
Lassen sich Rundteiltische in CNC-Anlagen integrieren?
Ja. Es gibt servomotorisch angetriebene CNC-Teilapparate, die direkt in die Maschinensteuerung integriert werden und Mehrachs-Bearbeitung ermöglichen.
