Prismen
Prismen spielen eine entscheidende Rolle in der Fertigungs- und Maschinenbauindustrie, vor allem bei der Positionierung und Ausrichtung von Werkstücken. Sie ermöglichen eine stabile, wiederholbare und präzise Ausrichtung von Bauteilen für verschiedene Bearbeitungsprozesse wie Schneiden, Fräsen, Bohren, Schleifen und mehr.

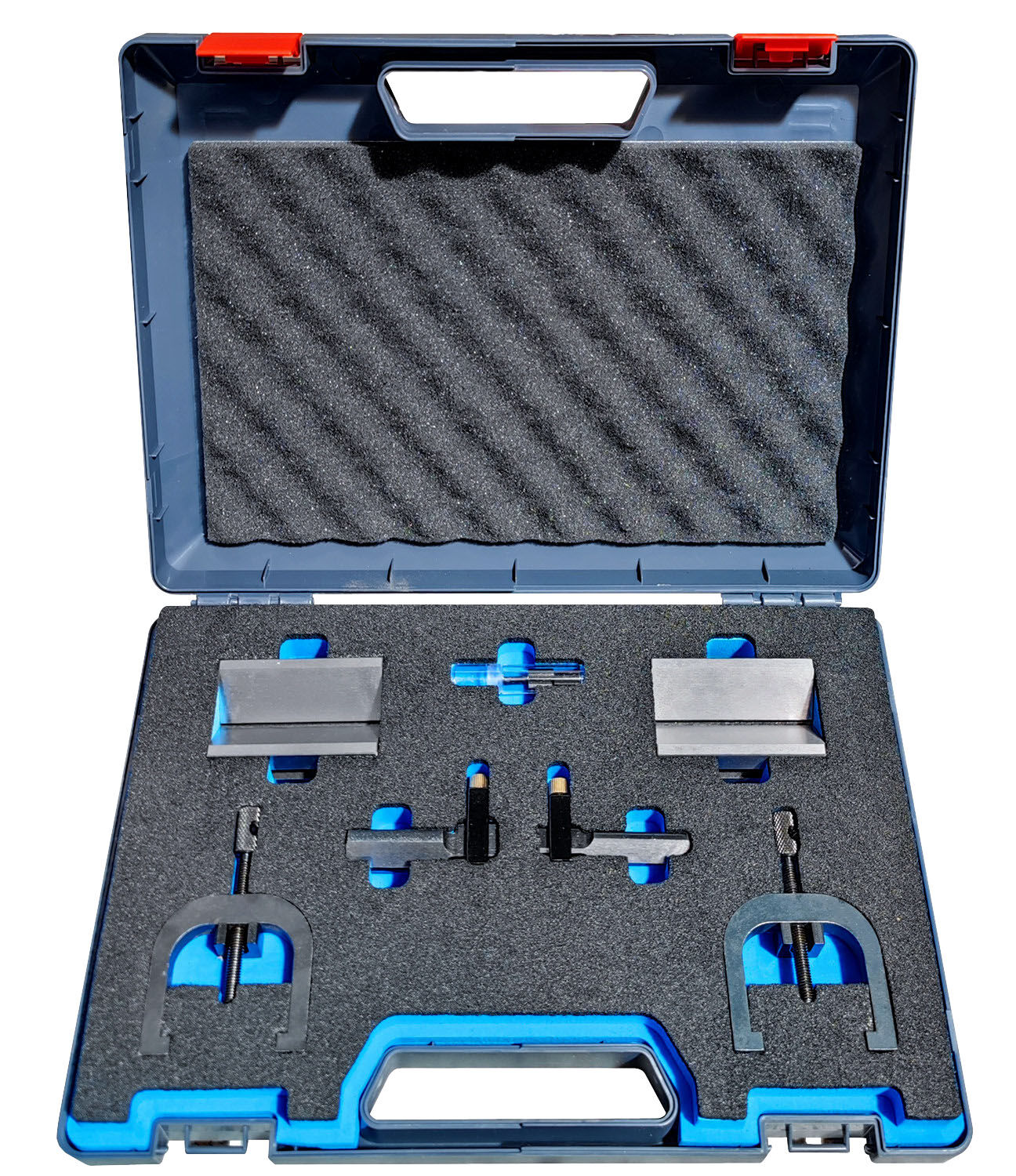

Kompakte, paarweise geschliffene Präzision: Der Prismensatz MS910.459 kombiniert Parallelität 0,005 mm und eine Härte 52–57 HRC, sodass kleine zylindrische Werkstücke sicher und wiederholbar positioniert werden. Nutzen Sie die robusten Backen und das mitgelieferte Spannzubehör für präzise Messaufgaben; bestellen Sie den Prismensatz MS910.459 direkt über Metav Werkzeuge oder fragen Sie unsere Beratung bei Bedarf an. Prismensatz MS910.459 – Werkstattprismen von Filetta Der Prismensatz MS910.459 ist ein kompakter Satz präziser Werkstattprismen für das Positionieren und Messen kleiner zylindrischer Bauteile. Prismensatz »MS910.459« von Filetta Paarweise geschliffene Backen für Passgenauigkeit Messbereich 4–38 mm für präzise Kleinteile Parallelität 0,005 mm für reproduzierbare Ergebnisse Lieferung in Transportkiste mit Spannbügel und Messanschlag Robuste Verarbeitung für konstante Ergebnisse Die paarweise geschliffenen Backen sorgen für gleichbleibende Kontaktflächen und reduzieren Messfehler durch Toleranzüberschuss. Dank der Härte 52–57 HRC bleibt die Oberfläche formstabil und verschleißfest, wodurch sich die Lebensdauer der Prismen deutlich verlängert. Anwender profitieren von geringeren Nacharbeitszeiten, weil sich die Einspannpositionen auch nach häufiger Nutzung nicht verändern. Präzision, die reproduzierbare Messwerte liefert Mit einer Parallelität von 0,005 mm und einer angegebenen Genauigkeit von 0,005 mm sind die Prismen für anspruchsvolle Messaufgaben geeignet, bei denen Wiederholbarkeit zählt. Der rechtwinklige Winkel 90° garantiert eine zuverlässige Führung zylindrischer Bauteile; das Ergebnis sind reproduzierbare Messungen beim Einspannen in Prüfaufnahmen oder beim Einsatz im Messlabor. Typische Einsatzfelder und Zielgruppe Der Satz richtet sich an Feinmechaniker, Messraumpersonal und Instandhaltung, die Kleinteile sicher aufnehmen und messen müssen. Aufgrund des Messbereichs 4–38 mm eignet sich der Satz besonders für Wellen, Bolzen und Spannhülsen kleiner Dimensionen. Hersteller und Prüfstellen erhalten mit diesem Satz eine Lösung für die Qualitätskontrolle, die Aufwand reduziert und Prüfergebnisse stabilisiert. Praxistauglichkeit, Zubehör und Transport Die Lieferung in einer Transportkiste schützt die empfindlichen Flächen beim Versand und bei der Werkstattlagerung; im Lieferumfang sind Spannbügel und Messanschlag enthalten, damit sofort mit der Einspannung begonnen werden kann. Kurze Einrichtzeiten und die kompakte Bauform erleichtern den täglichen Einsatz, weil Umrüsten und Justieren minimal ausfallen. Für präzise Werkstattmessungen empfehlen wir, den Prismensatz MS910.459 von Filetta direkt über Metav Werkzeuge anzufragen; bei technischer Klärung steht die Metav Technikberatung per eMail info@metav-werkzeuge.com oder Telefon +49 2822 7131930 zur Verfügung. Produktmerkmale Artikelnummer: MS910.459 Marke: Filetta Bezeichnung: Prismensatz Abmessung: 70x45x40 Daten Messbereich: 4.0-38.0 mm Messbereich minimal: 4 mm Messbereich maximal: 38 mm Genauigkeit: 0,005 mm Parallelität: 0,005 mm Härte: 52–57 HRC (Rockwell) Winkel: 90° Besonderheiten Paarweise geschliffen Lieferung: Transportkiste (Kunststoff- oder Holzkiste) Zubehör: Spannbügel und Messanschlag FAQ Welche Werkstücke lassen sich mit dem Prismensatz besonders gut messen? Der Prismensatz MS910.459 von Filetta eignet sich besonders für kleine zylindrische Werkstücke wie Wellen, Bolzen oder Hülsen im Bereich 4–38 mm, weil die Prismenform eine stabile Lagerung und exakte Positionierung ermöglicht. Ist das Spannzubehör im Lieferumfang enthalten? Ja, der Prismensatz MS910.459 wird mit Spannbügel und Messanschlag geliefert, sodass die Einspannung unmittelbar möglich ist und lange Einrichtzeiten entfallen. Wie hoch ist die Messgenauigkeit und was bedeutet das in der Praxis? Die angegebene Genauigkeit von 0,005 mm und die Parallelität von 0,005 mm erlauben reproduzierbare Messungen; in der Praxis bedeutet das geringere Streuung bei wiederholten Messdurchläufen und verlässlichere Prüfergebnisse. Wie wird der Prismensatz geschützt geliefert? Der Prismensatz MS910.459 wird in einer Transportkiste ausgeliefert, die die geschliffenen Flächen beim Versand und in der Werkstatt zuverlässig schützt. Hersteller: Schut Geometrische Meettechniek bv; Duinkerkenstraat 21; 9723 BN Groningen; The Netherlands; +31 50 5877877; schutnl@schut.com
Metav IndustryLine Doppel-Prismen-Paare Einschnittwinkel 90⁰Technische Daten und Zusammenfassung: Hersteller: Metav IndustryLine Bezeichnung: Doppel-Prismen-Paare mit Spannbügel Material: Spezialstahl Norm: DIN 876/0 Genauigkeit: 0,008 mm Abmessung: 125x90x70 - 70x63x45 Besonderheit: Einschnittwinkel 90⁰ Geeignet für: Welle Ø5-20mm oder Welle Ø5-45mm je nach Ausführung Gewicht: 1,1 kg - 10,3 kg Die technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren.
Metav IndustryLine Doppel-Prismen-Paare Einschnittwinkel 90⁰Technische Daten und Zusammenfassung: Hersteller: Metav IndustryLine Bezeichnung: Doppel-Prismen-Paare mit Spannbügel Material: Spezialstahl Norm: DIN 876/0 Genauigkeit: 0,008 mm Abmessung: 125x90x70 - 70x63x45 Besonderheit: Einschnittwinkel 90⁰ Geeignet für: Welle Ø5-20mm oder Welle Ø5-45mm je nach Ausführung Gewicht: 1,1 kg - 10,3 kg Die technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren.
Metav IndustryLine Doppel-Prismen-Paare Einschnittwinkel 90⁰Technische Daten und Zusammenfassung: Hersteller: Metav IndustryLine Bezeichnung: Doppel-Prismen-Paare mit Spannbügel Material: Spezialstahl Norm: DIN 876/0 Genauigkeit: 0,008 mm Abmessung: 125x90x70 - 70x63x45 Besonderheit: Einschnittwinkel 90⁰ Geeignet für: Welle Ø5-20mm oder Welle Ø5-45mm je nach Ausführung Gewicht: 1,1 kg - 10,3 kg Die technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren.
Metav IndustryLine Doppel-Prismen-Paare Einschnittwinkel 90⁰Technische Daten und Zusammenfassung: Hersteller: Metav IndustryLine Bezeichnung: Doppel-Prismen-Paare mit Spannbügel Material: Spezialstahl Norm: DIN 876/0 Genauigkeit: 0,008 mm Abmessung: 125x90x70 - 70x63x45 Besonderheit: Einschnittwinkel 90⁰ Geeignet für: Welle Ø5-20mm oder Welle Ø5-45mm je nach Ausführung Gewicht: 1,1 kg - 10,3 kg Die technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren.
Dreifach-Prismen-Paare von Metav IndustryLine sind eine hervorragende Ergänzung zu Ihrer Qualitätssicherung. Ihre Bestelloptionen: Genauigkeit: 0,02 geeignet für: Welle Ø5-33mm, Welle Ø6-45mm, Welle Ø8-60mm, Welle Ø8-75mm Jetzt einfach und schnell Dreifach-Prismen-Paare mit 3 Einschnittwinkel je 90⁰ online bestellen. Technische Übersicht: Hersteller: Metav IndustryLine Bezeichnung: Dreifach-Prismen-Paare Material: Spezialstahl, gehärtet Genauigkeit: 0,02 mm Abmessung: 100x33x52 bis 75x24x35 Geeignet für: Welle Ø5-33mm oder Welle Ø8-75mm je nach Ausführung Die technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren.
Dreifach-Prismen-Paare von Metav IndustryLine sind eine hervorragende Ergänzung zu Ihrer Qualitätssicherung. Ihre Bestelloptionen: Genauigkeit: 0,02 geeignet für: Welle Ø5-33mm, Welle Ø6-45mm, Welle Ø8-60mm, Welle Ø8-75mm Jetzt einfach und schnell Dreifach-Prismen-Paare mit 3 Einschnittwinkel je 90⁰ online bestellen. Technische Übersicht: Hersteller: Metav IndustryLine Bezeichnung: Dreifach-Prismen-Paare Material: Spezialstahl, gehärtet Genauigkeit: 0,02 mm Abmessung: 100x33x52 bis 75x24x35 Geeignet für: Welle Ø5-33mm oder Welle Ø8-75mm je nach Ausführung Die technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren.
Dreifach-Prismen-Paare von Metav IndustryLine sind eine hervorragende Ergänzung zu Ihrer Qualitätssicherung. Ihre Bestelloptionen: Genauigkeit: 0,02 geeignet für: Welle Ø5-33mm, Welle Ø6-45mm, Welle Ø8-60mm, Welle Ø8-75mm Jetzt einfach und schnell Dreifach-Prismen-Paare mit 3 Einschnittwinkel je 90⁰ online bestellen. Technische Übersicht: Hersteller: Metav IndustryLine Bezeichnung: Dreifach-Prismen-Paare Material: Spezialstahl, gehärtet Genauigkeit: 0,02 mm Abmessung: 100x33x52 bis 75x24x35 Geeignet für: Welle Ø5-33mm oder Welle Ø8-75mm je nach Ausführung Die technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren.
Detailinformationen: Hersteller: Metav IndustryLine Bezeichnung: Prismen-Paare mit Einschnittwinkel 90⁰ Material: Spezialstahl, gehärtet Norm: DIN 876/0,DIN 876/2,DIN 876/1 Abmessung: 100x40x30 - 75x40x30 Geeignet für: Welle Ø5-40mm oder Welle Ø5-75mm je nach Ausführung Gewicht: 1,8 kg bis 10,9 kg Die technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren.
Detailinformationen: Hersteller: Metav IndustryLine Bezeichnung: Prismen-Paare mit Einschnittwinkel 90⁰ Material: Spezialstahl, gehärtet Norm: DIN 876/0,DIN 876/2,DIN 876/1 Abmessung: 100x40x30 - 75x40x30 Geeignet für: Welle Ø5-40mm oder Welle Ø5-75mm je nach Ausführung Gewicht: 1,8 kg bis 10,9 kg Die technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren.
Detailinformationen: Hersteller: Metav IndustryLine Bezeichnung: Prismen-Paare mit Einschnittwinkel 90⁰ Material: Spezialstahl, gehärtet Norm: DIN 876/0,DIN 876/2,DIN 876/1 Abmessung: 100x40x30 - 75x40x30 Geeignet für: Welle Ø5-40mm oder Welle Ø5-75mm je nach Ausführung Gewicht: 1,8 kg bis 10,9 kg Die technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren.
Detailinformationen: Hersteller: Metav IndustryLine Bezeichnung: Prismen-Paare mit Einschnittwinkel 90⁰ Material: Spezialstahl, gehärtet Norm: DIN 876/0,DIN 876/2,DIN 876/1 Abmessung: 100x40x30 - 75x40x30 Geeignet für: Welle Ø5-40mm oder Welle Ø5-75mm je nach Ausführung Gewicht: 1,8 kg bis 10,9 kg Die technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren.
Detailinformationen: Hersteller: Metav IndustryLine Bezeichnung: Prismen-Paare mit Einschnittwinkel 90⁰ Material: Spezialstahl, gehärtet Norm: DIN 876/0,DIN 876/2,DIN 876/1 Abmessung: 100x40x30 - 75x40x30 Geeignet für: Welle Ø5-40mm oder Welle Ø5-75mm je nach Ausführung Gewicht: 1,8 kg bis 10,9 kg Die technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren.
Detailinformationen: Hersteller: Metav IndustryLine Bezeichnung: Prismen-Paare mit Einschnittwinkel 90⁰ Material: Spezialstahl, gehärtet Norm: DIN 876/0,DIN 876/2,DIN 876/1 Abmessung: 100x40x30 - 75x40x30 Geeignet für: Welle Ø5-40mm oder Welle Ø5-75mm je nach Ausführung Gewicht: 1,8 kg bis 10,9 kg Die technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren.
Detailinformationen: Hersteller: Metav IndustryLine Bezeichnung: Prismen-Paare mit Einschnittwinkel 90⁰ Material: Spezialstahl, gehärtet Norm: DIN 876/0,DIN 876/2,DIN 876/1 Abmessung: 100x40x30 - 75x40x30 Geeignet für: Welle Ø5-40mm oder Welle Ø5-75mm je nach Ausführung Gewicht: 1,8 kg bis 10,9 kg Die technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren.
Detailinformationen: Hersteller: Metav IndustryLine Bezeichnung: Prismen-Paare mit Einschnittwinkel 90⁰ Material: Spezialstahl, gehärtet Norm: DIN 876/0,DIN 876/2,DIN 876/1 Abmessung: 100x40x30 - 75x40x30 Geeignet für: Welle Ø5-40mm oder Welle Ø5-75mm je nach Ausführung Gewicht: 1,8 kg bis 10,9 kg Die technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren.
Detailinformationen: Hersteller: Metav IndustryLine Bezeichnung: Prismen-Paare mit Einschnittwinkel 90⁰ Material: Spezialstahl, gehärtet Norm: DIN 876/0,DIN 876/2,DIN 876/1 Abmessung: 100x40x30 - 75x40x30 Geeignet für: Welle Ø5-40mm oder Welle Ø5-75mm je nach Ausführung Gewicht: 1,8 kg bis 10,9 kg Die technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren.
Detailinformationen: Hersteller: Metav IndustryLine Bezeichnung: Prismen-Paare mit Einschnittwinkel 90⁰ Material: Spezialstahl, gehärtet Norm: DIN 876/0,DIN 876/2,DIN 876/1 Abmessung: 100x40x30 - 75x40x30 Geeignet für: Welle Ø5-40mm oder Welle Ø5-75mm je nach Ausführung Gewicht: 1,8 kg bis 10,9 kg Die technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren.
Detailinformationen: Hersteller: Metav IndustryLine Bezeichnung: Prismen-Paare mit Einschnittwinkel 90⁰ Material: Spezialstahl, gehärtet Norm: DIN 876/0,DIN 876/2,DIN 876/1 Abmessung: 100x40x30 - 75x40x30 Geeignet für: Welle Ø5-40mm oder Welle Ø5-75mm je nach Ausführung Gewicht: 1,8 kg bis 10,9 kg Die technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren.
Detailinformationen: Hersteller: Metav IndustryLine Bezeichnung: Prismen-Paare mit Einschnittwinkel 90⁰ Material: Spezialstahl, gehärtet Norm: DIN 876/0,DIN 876/2,DIN 876/1 Abmessung: 100x40x30 - 75x40x30 Geeignet für: Welle Ø5-40mm oder Welle Ø5-75mm je nach Ausführung Gewicht: 1,8 kg bis 10,9 kg Die technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren.
Technische Daten: Hersteller: Metav IndustryLine Bezeichnung: Prismen-Paare mit Einschnittwinkel 90⁰ und Fuß Material: Spezialstahl, gehärtet Norm: DIN 876/0 Genauigkeit: 0,008 mm Abmessung: 100x45x45 - 75x40x40 Geeignet für: Welle Ø5-40mm oder Welle Ø8-55mm je nach Ausführung Gewicht: 1,6 kg - 6 kg Die technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren.
Technische Daten: Hersteller: Metav IndustryLine Bezeichnung: Prismen-Paare mit Einschnittwinkel 90⁰ und Fuß Material: Spezialstahl, gehärtet Norm: DIN 876/0 Genauigkeit: 0,008 mm Abmessung: 100x45x45 - 75x40x40 Geeignet für: Welle Ø5-40mm oder Welle Ø8-55mm je nach Ausführung Gewicht: 1,6 kg - 6 kg Die technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren.
Technische Daten: Hersteller: Metav IndustryLine Bezeichnung: Prismen-Paare mit Einschnittwinkel 90⁰ und Fuß Material: Spezialstahl, gehärtet Norm: DIN 876/0 Genauigkeit: 0,008 mm Abmessung: 100x45x45 - 75x40x40 Geeignet für: Welle Ø5-40mm oder Welle Ø8-55mm je nach Ausführung Gewicht: 1,6 kg - 6 kg Die technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren.
Präzisions-Schleif- und Kontrollschraubstock mit waagrecht und senkrecht eingeschliffenen Prismen von Metav IndustryLine sind eine herausragende Ergänzung zu Ihrer Werkstatt. Bestelle jetzt bequem online deinen Präzisions-Schleif- und Kontrollschraubstockmit waagrecht und senkrecht eingeschliffenen Prismen ! Metav IndustryLine Präzisions-Schleif- und Kontrollschraubstock mit Gewindespindel Weitere Informationen und Technische Daten: Hersteller: Metav IndustryLine Bezeichnung: Präzisions-Schleif- und Kontrollschraubstock mit Gewindespindel Genauigkeit: 0,005 mm Besonderheit: mit waagrecht und senkrecht eingeschliffenen Prismen Gewicht: 2,1 kg - 19,5 kg Länge: 155 mm bis 300 mm Rechtwinkligkeit: 0.01 mm/100mm Die technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren. Ergänzen Sie Präzisions-Schleif- und Kontrollschraubstock mit einem der Kreuztische - Führung für Bohr- & Fräsmaschinen.
Prismenpaare, oft auch als Paar Prismen bezeichnet, sind zwei identische Prismen, die in einer bestimmten Anordnung platziert werden, um ein Werkstück zu halten. Sie bieten eine stabile Basis und können je nach Bedarf angeordnet werden. Die Verwendung von Prismenpaaren bietet mehrere Vorteile. Erstens erlauben sie eine genaue Positionierung des Werkstücks, indem sie eine gleichmäßige Druckverteilung auf das Werkstück ermöglichen, was zu genauen Bearbeitungsprozessen führt. Zweitens reduzieren sie das Risiko von Schäden am Werkstück, da die Kontaktpunkte minimiert und gleichmäßig verteilt sind.
Die Platzierung von Werkstücken mit Hilfe von Prismen und Prismenpaaren ist ein kritischer Schritt im Fertigungsprozess. Durch die richtige Platzierung kann das Werkstück effizient bearbeitet werden, ohne dass die Gefahr einer Beschädigung oder Deformation besteht. Auch kann es helfen, die Genauigkeit des Endprodukts zu verbessern, da eine korrekte Ausrichtung eine gleichmäßige Bearbeitung auf allen Seiten des Werkstücks ermöglicht.
Zusammenfassend lässt sich sagen, dass Prismen und Prismenpaare für die Positionierung und Ausrichtung von Werkstücken unerlässlich sind. Sie tragen zur Effizienz und Genauigkeit der Fertigungsprozesse bei und tragen somit zur Qualität des Endprodukts bei. Durch kontinuierliche Verbesserungen und Innovationen in der Konstruktion und Anwendung dieser Werkzeuge können wir uns auf immer präzisere und effizientere Fertigungstechniken freuen.
