Präzise Parallelflachstücke für planparalleles Spannen und exaktes Einrichten
Parallelflachstücke dienen dazu, Werkstücke planparallel und kippfrei zur Auflagefläche von Maschinentisch oder Schraubstock auszurichten und sie auf definierte Höhe anzuheben, sodass rotierende Werkzeuge Bauteilflächen und Durchgangsbohrungen frei bearbeiten können; sie sind unverzichtbar für präzises Einrichten in der Zerspanung. Hergestellt aus spannungsfrei geglühtem und einsatzgehärtetem Spezialstahl gewährleisten diese Paare höchste Maßhaltigkeit durch feingeschliffene oder geläppte Oberflächen und enge Toleranzen, wodurch Rüstzeiten und Ausschuss in Einzel- und Serienfertigung reduziert werden. Verfügbar einzeln oder als fein gestuftes Sortiment, bieten die Flachstücke die Flexibilität, für jede Werkstückgeometrie das passende, maßgenaue Paar bereitzustellen. Wichtige Einsatzbereiche sind das exakte Erzeugen rechter Winkel sowie das schützende Abstandhalten gegenüber gehärteten Spannbacken und Maschinentisch, wofür die Parallelflachstücke, Parallelunterlagen und Spannprismen optimiert sind.

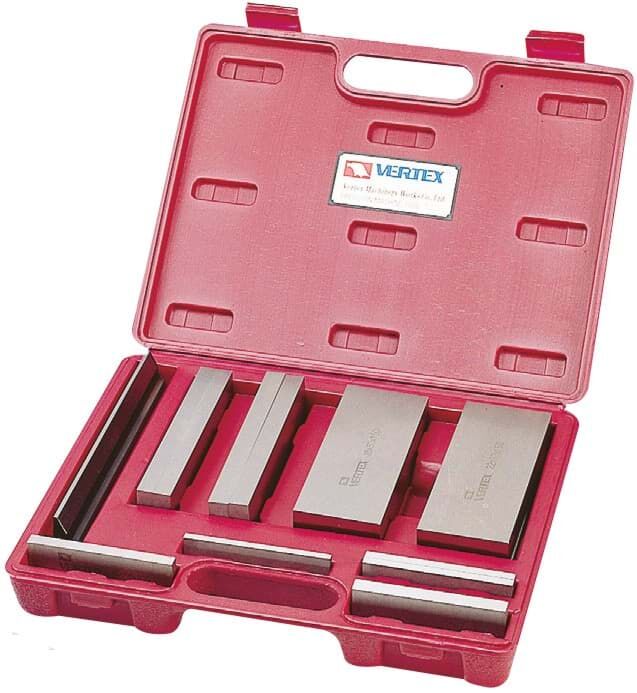

100–150mm Geschliffener Parallelunterlagensatz, 18 Teile, 0,01mm Genauigkeit, Koffer 390x292x84mm - Vertex
Nutzen Sie die Kombination aus hoher Genauigkeit, umfangreichem Satzumfang und geschliffener Oberflächenbearbeitung für präzise Aufspann- und Messaufgaben. Bestellen Sie den Parallelunterlagensatz direkt über Metav oder kontaktieren Sie unsere Beratung bei Bedarf für technische Details. Vertex Parallelunterlagensatz VP-100 Der Parallelunterlagensatz VP-100 bietet präzise Abstandslösungen für Werkstatt, Lehren und Prüfaufgaben. Satzumfang: 18 Teile im robusten Koffer Geschliffene Auflageflächen für stabile Lage Genauigkeit 0,01 mm für wiederholbare Messungen Kompakte Kofferabmessung 390x292x84 mm Inklusive Bügel für vielseitige Einstellmöglichkeiten Präzise Maßtreue für Mess- und Spannaufgaben Der VP-100 überzeugt durch seine Genauigkeit von 0,01 mm, wodurch sich reproduzierbare Mess- und Spannkonfigurationen einfach realisieren lassen. Die geschliffenen Auflageflächen reduzieren Spiel und Kippneigung, was insbesondere bei Kalibrier- und Prüfaufgaben die Aussagekraft der Messung erhöht. Durch die klar definierte Maßtreue lassen sich Rüstzeiten verkürzen und Fehlerquoten bei Aufbau und Ausrichtung deutlich senken. Vielseitiger Satz für flexible Werkstattlösungen Der Satz enthält unterschiedlich große Parallelunterlagen und zwei Bügel, die eine stufenlose Kombination für verschiedene Werkstücke erlauben. Die einzelnen Größen im Lieferumfang ermöglichen es, Spannhöhen fein zu staffeln und dadurch Bauteile exakt auszurichten. Für Anwender bedeutet das weniger Nacharbeiten, bessere Wiederholgenauigkeit und eine erhöhte Effizienz beim Einrichten von Maschinen und Messeinrichtungen. Robuste Ausführung und praxisgerechte Aufbewahrung Die sorgfältig geschliffene Oberfläche sorgt für langlebige Kontaktflächen, die auch bei regelmäßigem Einsatz Maßhaltigkeit behalten. Das Gesamtgewicht von 11,7 kg und die kompakten Abmessungen des Koffers erleichtern Transport und Lagerung, während der Koffer selbst Schutz vor Verschmutzung und Beschädigung bietet. Die Kombination aus stabiler Bauweise und durchdachter Aufbewahrung erhöht die Nutzungsdauer und Einsatzbereitschaft des Sets. Zielgruppe und Einsatzempfehlung für Werkstatt und Prüfbereich Dieses Set richtet sich an Werkstätten, Feinmechaniker, Prüflabore und Ausbildungsstätten, die präzise und wiederholbare Aufspannlösungen benötigen. Besonders geeignet ist der Satz für Aufgaben, bei denen kleinste Höhenunterschiede ausgeschaltet werden müssen, etwa beim Einstellen von Messmitteln oder beim präzisen Einspannen von Werkstücken für Nachbearbeitungsschritte. Die klare Struktur des Sets erleichtert Anwendern das schnelle Finden passender Unterlagen. Für präzise Werkstattabläufe empfiehlt Metav den Vertex Parallelunterlagensatz VP-100; bei Detailfragen steht der Metav Kundenservice per eMail info@metav-werkzeuge.com oder Telefon +49 2822 7131930 zur Verfügung. Produktmerkmale Artikelnummer: VP-100 Marke: Vertex Bezeichnung: Parallelunterlagensatz, geschliffen Satz: ja Fakten Gewicht: 11,7 kg Genauigkeit: 0,01 mm Abmessung: 390x292x84 mm Stück pro Satz: 18 Besonderheiten Inhalt: Parallelunterlagen 2x 5x16x100mm, 2x 6x18x100mm, 2x 8x24x100mm, 2x 10x30x100mm, 2x 12x36x150mm, 2x 14x48x150mm, 2x 18x60x150mm, 2x 22x62x150mm und Bügel 2x 15x31x2,5x200mm Oberfläche: geschliffen Koffer: schutzgehäuse für Lagerung und Transport FAQ Was ist der Lieferumfang des Sets? Der Lieferumfang umfasst den Parallelunterlagensatz VP-100 von Vertex mit insgesamt 18 Teilen sowie zwei Bügeln, wie in der Produktbeschreibung angegeben. Für welche Toleranzaufgaben eignet sich der Satz? Der Satz ist für Aufgaben mit hoher Anspruchshaltung geeignet; die Genauigkeit von 0,01 mm unterstützt präzise Ausricht- und Messvorgänge in Werkstatt und Prüfbereich. Ist das Set mobil einsetzbar? Ja, durch das kompakte Kofferformat mit den Abmessungen 390x292x84 mm und ein Gesamtgewicht von 11,7 kg lässt sich der Satz leicht transportieren und sicher lagern. Welche Vorteile bietet die geschliffene Oberfläche? Die geschliffene Oberfläche reduziert Spiel und verbessert die Kontaktlage, was zu stabileren Aufspannverhältnissen und verlässlichen Messergebnissen führt. Für wen ist der Vertex Parallelunterlagensatz besonders geeignet? Das Set richtet sich an Feinmechaniker, Prüflabore sowie Werkstätten und Ausbildungsstätten, die wiederholgenaue Aufspannlösungen benötigen. Hersteller: Vertex Machinery Works Co., Ltd.; No. 296, Sec. 1, Feng Shih Road, Fengyuan District, Taichung City 420, Taiwan

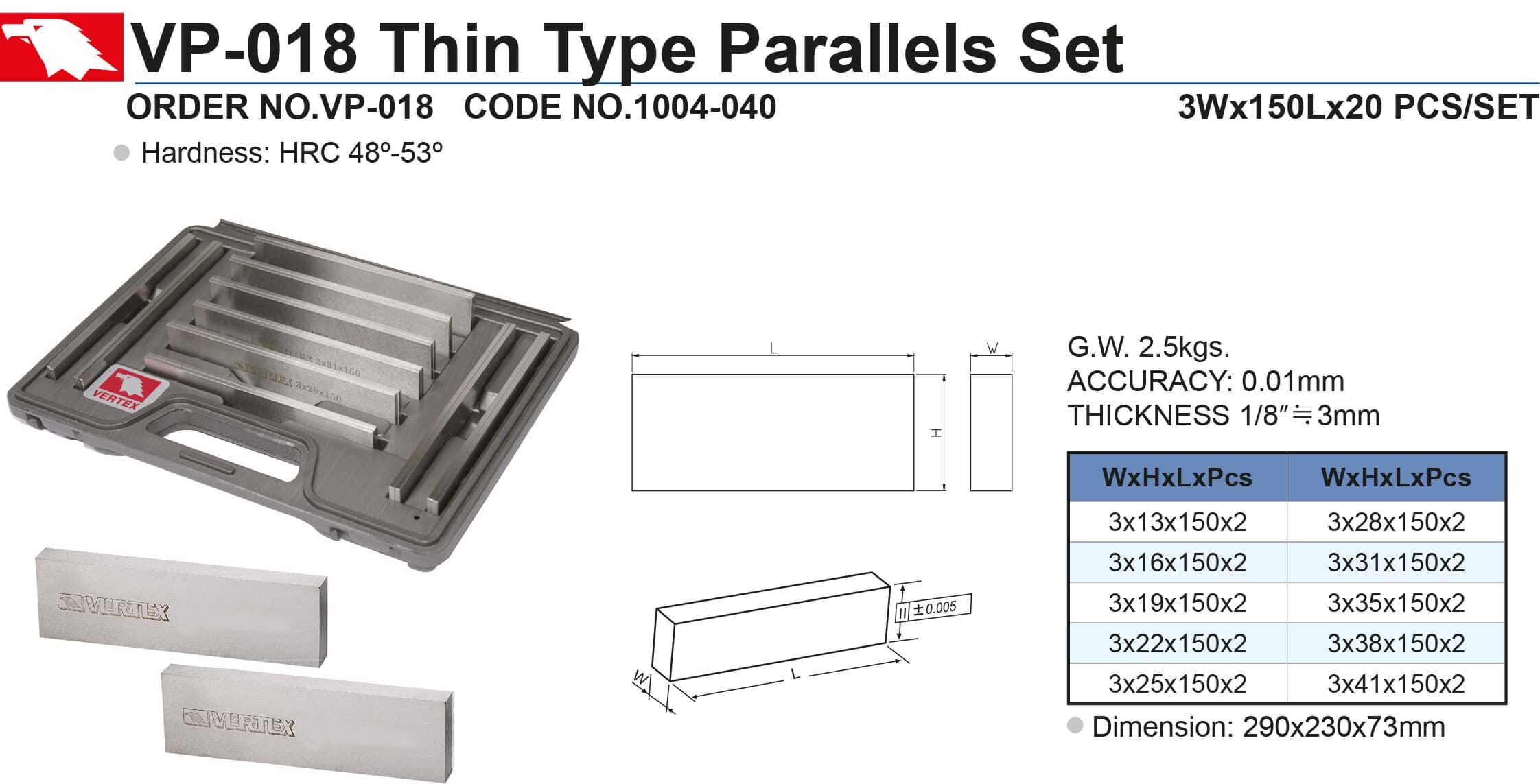

150mm Parallelunterlagensatz, 20 Teile, 290x230x73mm - Vertex
Der Parallelunterlagensatz VP-018 vereint einen 20-teiligen Satz mit klaren Dickenstaffelungen und einem kompakten Koffermaß von 290x230x73 mm, sodass sich Rüstzeiten reduzieren und Wiederholgenauigkeiten bei Spannvorrichtungen verbessert werden. Das geringe Gewicht unterstützt den mobilen Einsatz in Werkstatt und Prüfaufbau; bei Fragen steht Metav mit technischer Beratung zur Verfügung. Parallelunterlagensatz von Vertex Der Vertex Parallelunterlagensatz VP-018 ermöglicht präzise Schichtdicken bei Aufspann- und Justageaufgaben und ist für den Einsatz in Werkstatt und Maschinenbau konzipiert. 20-teiliger Satz mit 10 Größen von 13 bis 41 mm Kompakte Aufbewahrungsbox 290x230x73 mm Geringes Gewicht: 2,5 kg für mobilen Einsatz Einheitliche Länge 150 mm für parallele Ausrichtung Kompakter Lieferumfang für schnelle Rüstvorgänge Der 20-teilige Satz enthält jeweils zwei Stück pro Größe und deckt so 10 gebräuchliche Dicken ab. Diese Auswahl ermöglicht eine schnelle Kombination von Scheiben zur exakten Höhenanpassung, ohne lange Suche nach passenden Einzelplatten. Durch die einheitliche Länge von 150 mm lassen sich Reihen und Flächen gleichmäßig ausrichten, was die Rüstzeit merklich verkürzt und den Workflow in der Werkstatt stabilisiert. Präzision und wiederholbare Einstellungen sichern Arbeitsergebnisse Mit dem Einsatz der Unterlagen wird die Parallelität zwischen Werkstück und Aufspannfläche gewährleistet, was insbesondere bei Serienbearbeitung und Messaufgaben die Reproduzierbarkeit erhöht. Die Möglichkeit, fein abgestufte Dicken zu kombinieren, reduziert Nacharbeit und schont Werkzeug sowie Spannmittel. Anwender profitieren von einer nachvollziehbaren Justage, die Prüfprozesse und Montageabläufe sicherer macht. Vielseitige Anwendungen für Handwerk und Industrie Der Satz richtet sich an Anwender im Maschinenbau, in der Feinmechanik und in der präzisen Montage, die stabile Referenzflächen benötigen. Ob beim Einstellen von Spannbacken, beim Ausrichten von Messvorrichtungen oder beim Sichern von Abstandslagern: Die klar gegliederten Dicken und die robuste Aufbewahrung bieten Flexibilität und Ordnung. Kleine Betriebe und professionelle Werkstätten schätzen die Kombination aus Vielseitigkeit und schlankem Transportvolumen. Handhabung, Pflege und Lagerung für dauerhafte Nutzung Die Aufbewahrungsbox schützt die Unterlagen vor Verunreinigung und vereinfacht die Organisation von Größenfolgen. Regelmäßiges Reinigen und trockenes Lagern minimiert Korrosion und erhält die Genauigkeit. Durch das niedrige Gesamtgewicht ist der Satz leicht zu handhaben und kann mobil zwischen Arbeitsplätzen oder Dienstorten eingesetzt werden, ohne dass die Funktionalität darunter leidet. Vertrauen Sie auf den Vertex Parallelunterlagensatz VP-018 für sichere Justagen und optimierte Rüstprozesse; bei Bedarf berät Metav persönlich und liefert Details per eMail: info@metav-werkzeuge.com, Telefon: +49 2822 7131930 oder WhatsApp: +49 170 2837271. Produktmerkmale Artikelnummer: VP-018 Bezeichnung: Parallelunterlagensatz Marke: Vertex Zolltarifnummer: 73182200 (Warennummer) Stück pro Satz: 20 Daten Gewicht: 2,5 kg Abmessung: 290x230x73 mm Besonderheiten Inhalt: 2x 3x13x150mm, 2x 3x16x150mm, 2x 3x19x150mm, 2x 3x22x150mm, 2x 3x25x150mm, 2x 3x28x150mm, 2x 3x31x150mm, 2x 3x35x150mm, 2x 3x38x150mm und 2x 3x41x150mm Satz: ja FAQ Woraus besteht der Parallelunterlagensatz und wie viele Teile sind enthalten? Der Parallelunterlagensatz VP-018 von Vertex ist ein 20-teiliges Set, bestehend aus jeweils zwei Unterlagen in zehn Dickenstufen mit einer Länge von 150 mm, ideal für präzise Ausgleichs- und Justagearbeiten. Für welche Anwendungen ist der VP-018 besonders geeignet? Der Satz eignet sich insbesondere für Spannvorrichtungen, Messaufbauten und Feinmontagen in Werkstatt und Maschinenbau, wo gleichbleibende Parallelität und schnelle Rüstvorgänge gefragt sind. Wie groß ist die Aufbewahrungsbox und wie mobil ist das Set? Die kompakte Box misst 290x230x73 mm und das Set wiegt 2,5 kg, sodass der Vertex Parallelunterlagensatz VP-018 problemlos zwischen Arbeitsplätzen transportiert werden kann. Sind die Unterlagen korrosionsgeschützt oder behandelbar? Im Lieferumfang sind die Unterlagen als rohe Komponenten aufgeführt; für langfristigen Schutz empfiehlt sich trockenes Lagern und gelegentliches Reinigen, um die Funktionsfähigkeit des VP-018 zu erhalten. Wie kann ich weitere technische Details oder Beratung erhalten? Für ergänzende Daten oder Beratung zur Anwendung des Vertex Parallelunterlagensatz VP-018 steht Metav mit technischer Expertise zur Verfügung; schreiben Sie an info@metav-werkzeuge.com oder rufen Sie +49 2822 7131930 an. Hersteller: Vertex Machinery Works Co., Ltd.; No. 296, Sec. 1, Feng Shih Road, Fengyuan District, Taichung City 420, Taiwan

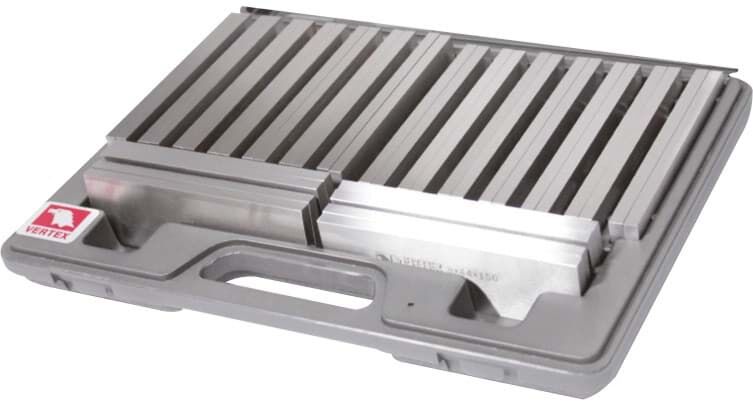

Präzision Parallelunterlagensatz
Technische Daten: Bezeichnung: Präzision Parallelunterlagensatz Vollhartmetall auch als Satz verfügbar Genauigkeit: 0,01 mm Abmessung: 175x150x55mm - 390x292x82mm Gewicht: 1,7 kg bis 12,3 kg Stück pro Satz: 8 - 36 Inhalt: 2x 13x25x150mm, 2x 13x31x150mm, 2x 13x38x150mm und 2x 13x44x150mm bis Parallelunterlagen 2x 8x24x200mm, 2x 12x36x200mm, 2x 22x40x200mm, 2x 31x15x200x2,5mm und Bügel 2x 15x31x2,5x200mm Die technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren. Das ist der Hersteller in einigen Worten: Seit der Gründung im Jahr 1978 hat sich VERTEX als eine der führenden Marken in der Branche etabliert. Mit einer beeindruckenden Produktionsfläche von über 15000 m² verfügt VERTEX über die Kapazität, große Mengen hochwertiger Maschinenteile herzustellen, um den steigenden Anforderungen der Kunden gerecht zu werden. Durch modernste Produktionsanlagen und fortschrittliche Fertigungstechnologien gewährleistet VERTEX die Herstellung präziser und langlebiger Produkte. Die Forschung und Entwicklung nimmt bei VERTEX einen hohen Stellenwert ein. Durch kontinuierliche Investitionen in innovative Technologien und Designverbesserungen bleibt VERTEX an der Spitze der Branche. Das engagierte Team von Experten bei VERTEX entwickelt ständig neue und verbesserte Designs, um die Leistung und Effizienz von Maschinen zu steigern. Ein weiterer herausragender Aspekt bei VERTEX ist die hohe Lagerverfügbarkeit. Mit einem beeindruckenden Bestand an Artikeln sind 98% aller Produkte sofort verfügbar. Dies ermöglicht es den Kunden, ihre Produktionsausfallzeiten zu minimieren und den reibungslosen Betrieb ihrer Maschinen sicherzustellen. Als stolzer Hersteller aus Taiwan steht VERTEX für höchste Qualität, Zuverlässigkeit und Kundenzufriedenheit. Die Kunden vertrauen darauf, dass VERTEX ihre Anforderungen versteht und ihnen Maschinenteile von höchster Qualität liefert, die den anspruchsvollen Standards gerecht werden. Interessenten sind herzlich eingeladen, VERTEX zu kontaktieren und mehr über die innovativen Produkte und den erstklassigen Service des Unternehmens zu erfahren. Das Team von VERTEX freut sich darauf, die individuellen Anforderungen der Kunden zu erfüllen und sie bei der Erreichung ihrer geschäftlichen Ziele zu unterstützen.
Präzise Ausrichtung und schnellere Rüstzeiten mit Parallelflachstücken
Parallelflachstücke, auch als Parallelunterlagen oder Parallelblöcke bekannt, dienen der exakten planparallelen Ausrichtung von Werkstücken in Werkstatt und Fertigung. Sie werden vorrangig in Kombination mit Maschinenschraubstöcken auf Fräs- und Bohrmaschinen eingesetzt und heben das Werkstück auf eine definierte Höhe, damit das rotierende Werkzeug frei arbeiten kann.
Technische Funktion und Einsatzbereich verständlich erklärt
Ihr Kernnutzen liegt in der Vermeidung von Kippmomenten beim Schließen des Spannmittels und im Schutz gehärteter Spannbacken sowie des Schraubstockbetts. Gefertigt aus spannungsfrei geglühtem, einsatzgehärtetem Spezialstahl, werden die Elemente paarweise mit extrem engen Toleranzen im Tausendstel-Millimeter-Bereich feingeschliffen oder geläppt, um absolute Rechtwinkel und planparallele Flächen sicherzustellen. Verfügbar einzeln oder als Sortimente in fein gestuften Abmessungen, sind sie sowohl in Einzel- als auch in Serienfertigung unverzichtbar.
Nachweisbare Vorteilseffekte für die Produktionspraxis
- Höhere Maßhaltigkeit: pairweise abgestimmte Paare für konstante Planparallelität
- Schutz der Spannmittel: vermeidet Beschädigung gehärteter Spannbacken und Schraubstockbett
- Zeitersparnis: schnellere Rüst- und Einrichtezeiten durch stufenförmige Sortimente
- Langlebigkeit: Materialwahl und Einsatzhärtung für hohe Standzeit
- Flexibilität: kombinierbar für unterschiedliche Werkstückgeometrien und Spanntiefen
Warum Metav die clevere Anlaufstelle für Parallelflachstücke ist
Metav steht für die Demokratisierung der Präzision und kombiniert jahrzehntelange Fachkompetenz mit einem lückenlosen Sortiment. Aus dem Lager in Emmerich beliefert Metav den europäischen Markt als Qualitätsfilter, mit über 48.000 Kunden und mehr als 250.000 Produkten. Wer Parallelflachstücke mit verlässlicher Dokumentation und direkter Verfügbarkeit sucht, findet bei Metav eine zentrale und bodenständige Lösung.
Technische Daten (Kurzüberblick)
- Einsatzgebiet: Fräsmaschinen, Bohrmaschinen, Maschinenschraubstöcke
- Funktion: planparallele Ausrichtung, Anheben auf definierte Höhe, Schutz der Spannbacken
- Material: spannungsfrei geglüht, einsatzgehärteter Spezialstahl
- Fertigung: paarweise feingeschliffen oder geläppt
- Toleranzen: Tausendstel-Millimeter-Bereich
- Verfügbarkeit: einzeln oder als Sortimente in fein gestuften Abmessungen
Zusammenfassung kurz und prägnant
Parallelflachstücke gewährleisten planparallele Ausrichtung und schützen Spannmittel, während sie gleichzeitig Rüstzeiten reduzieren. Als spezialisiertes Hilfsmittel aus Spezialstahl sind Parallelflachstücke eine unverzichtbare Komponente für präzise Einzel- und Serienfertigung.
FAQ
Woran erkennt man hochwertige Parallelflachstücke?
Hochwertige Parallelflachstücke zeichnen sich durch paarweise abgestimmte Toleranzen im Tausendstel-Millimeter-Bereich, feingeschliffene oder geläppte Oberflächen und Material aus spannungsfrei geglühtem, einsatzgehärtetem Spezialstahl aus.
Für welche Maschinen sind Parallelflachstücke besonders geeignet?
Parallelflachstücke eignen sich besonders für Anwendungen mit Maschinenschraubstöcken auf Fräs- und Bohrmaschinen, wo planparallele Auflagen und definierte Höhen erforderlich sind.
Warum werden Parallelflachstücke paarweise geliefert?
Die paarweise Lieferung sichert die Übereinstimmung von Höhe und Parallelität, wodurch die Maßhaltigkeit beim Spannen deutlich erhöht und Kippneigungen verhindert werden.
Welche Vorteile bringen Sortimente in fein gestuften Abmessungen?
Sortimente in fein gestuften Abmessungen reduzieren Rüstzeiten, erhöhen die Flexibilität bei variierenden Werkstückgeometrien und erlauben schnelle, präzise Kombinationen für unterschiedliche Spanntiefen.
