Klemmhalter SDJC für DCMT Wendeplatten, flache Ausführung 93° SDJCL 1212 J11-F-IC für DCMT 11T3 Innenkühlung linksschneidend - Teknik Makina

Der Klemmhalter vereint Innenkühlung und präzise Spanntechnik für DCMT 11T3 Wendeplatten und sorgt so für konstante Schnittqualität bei Links-Schnitt. Nutzen Sie die robuste SDJCL-Aufnahme und den definierten Schnittwinkel für wiederholbare Ergebnisse. Bestellen Sie das Werkzeug direkt über Metav Werkzeuge oder fragen Sie unsere Beratung bei Bedarf an.

Klemmhalter SDJC für DCMT Wendeplatten, flache Ausführung

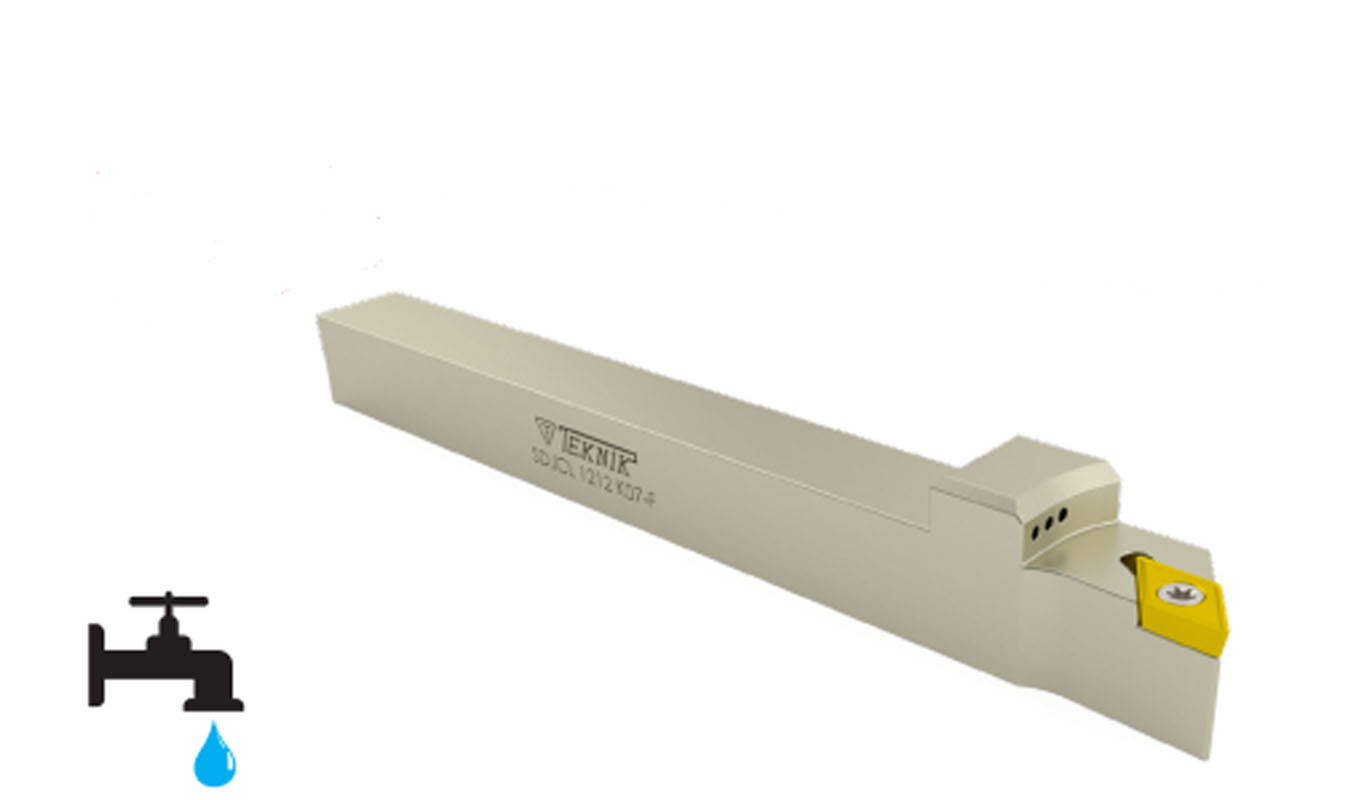

Der Klemmhalter ist ein flacher SDJC-Werkzeughalter, konzipiert für das sichere Spannen von DCMT 11T3 Wendeplatten in Links-Schnitt-Anwendungen.

• Flache SDJC-Ausführung für beengte Platzverhältnisse
• Integrierte Innenkühlung für längere Standzeiten
• Aufnahme: SDJCL 1212 für stabile Spannkraft
• Geeignet für DCMT 11T3 Wendeplatten
• Torx Schlüssel T15 und Torx Schraube M3,5x8,5 verwendet

Präzise Spannkraft für konstante Schnittqualität

Mit der SDJCL-Aufnahme wird eine gleichmäßige Spannkraft gewährleistet, die Vibrationen reduziert und Werkzeugstandzeiten erhöht. Die flache Ausführung erlaubt eine niedrige Bauhöhe bei gleichzeitig sicherem Sitz der Wendeplatte, sodass sich die Schneidengeometrie optimal positionieren lässt. Durch die definierte Aufnahme werden einfache Wiederholspannungen möglich, was Rüstzeiten verkürzt und Prozesssicherheit schafft.

Effiziente Innenkühlung verlängert Standzeiten

Die integrierte Innenkühlung sorgt dafür, dass Kühlschmierstoff direkt an der Schnittzone ankommt und Hitze effektiv abführt. Dadurch reduzieren sich Wärmeverzug und Werkzeugverschleiß, was zu längeren Wechselintervallen führt. Anwender profitieren von stabileren Schnittbedingungen und besserer Oberflächenqualität, insbesondere bei anspruchsvollen Legierungen und höheren Schnittparametern.

Kompatibilität und einfache Montage sichern Effizienz

Die Konstruktion ist auf DCMT 11T3 Wendeplatten abgestimmt; die Montage erfolgt über die bewährte SDJCL-Schnittstelle. Für die Befestigung wird eine Torx Schraube M3,5x8,5 verwendet, die mit dem mitgegebenen Torx Schlüssel T15 sicher angezogen werden kann. Dadurch ist ein reproduzierbarer Anzugsmoment möglich, was die Prozessstabilität im Alltag erhöht und ungeplante Nachstellungen minimiert.

Robuste Ausführung für wiederholbare Ergebnisse

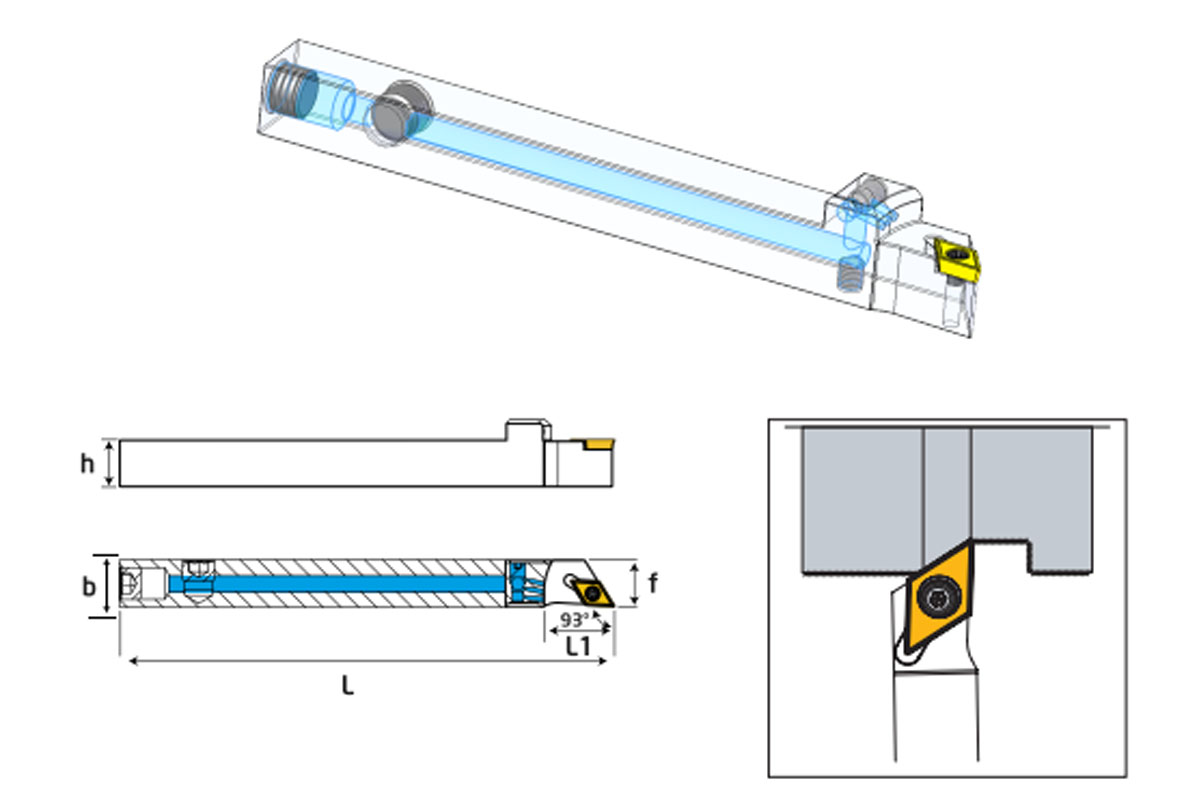

Das Design mit 93° Schnittwinkel und klar definierten Abmessungen sorgt für konstante Spanabfuhr und Schnittführung. Die kompakte Gesamtlänge und die stabile Geometrie minimieren Schwingungen bei typischen Längsdreh-Operationen. So lassen sich Werkstücke mit hoher Maßhaltigkeit und gleichbleibender Oberflächenbeschaffenheit fertigen, selbst bei längeren Serienläufen.

Empfehlung: Den Klemmhalter von Teknik Makina über Metav Werkzeuge wählen – für geregelte Innenkühlung und verlässliche Spannkraft. Kontakt: info@metav-werkzeuge.com | +49 2822 7131930

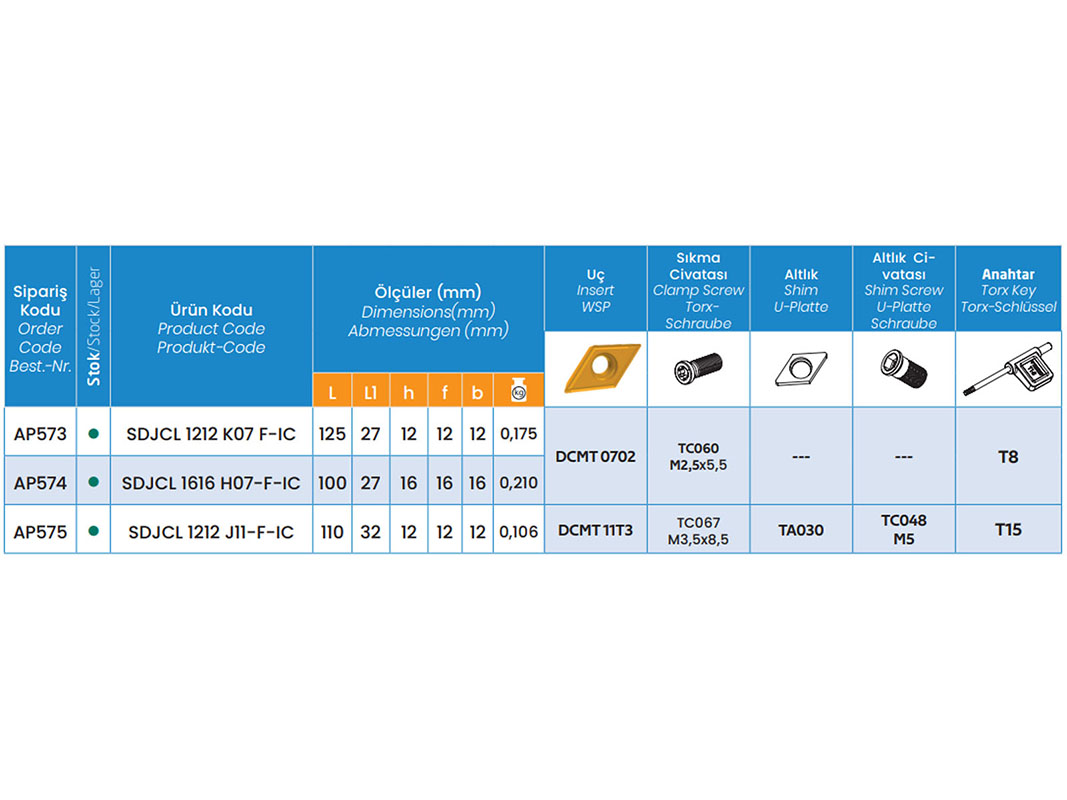

Produktmerkmale

• Artikelnummer: AP575TM
• Bezeichnung: Klemmhalter SDJC für DCMT Wendeplatten, flache Ausführung
• Marke: Teknik Makina

Fakten

• Gesamthöhe: 12
• Gesamtlänge: 110
• Klemmhalter Breite mm: 12
• Klemmhalter Hohe mm: 12
• Klemmhalter Schneidkopf Breite mm: 12
• Schneidenhohe mm: 32
• Schnittwinkel: 93

Besonderheiten

• Innenkühlung: vorhanden
• Schnittrichtung: links (left)
• Klemmhalter Bezeichnung ISO: SDJCL 1212
• Klemmhalter Bohrstangen Bezeichnung: J11-F-IC
• U Platte: TA030
• U Platte Schraube: M5
• Torx Schlüssel: T15 (zum Anziehen der Torx Schraube)
• Torx Schraube: M3,5x8,5
• SKU: AP575TM

FAQ

Für welche Wendeplatten eignet sich der Klemmhalter?
Der Klemmhalter wurde für DCMT 11T3 Wendeplatten ausgelegt und bietet durch die SDJCL-Aufnahme sicheren Halt sowie passende Geometrie für diese Plattengröße.

Wie wird die Schneide befestigt und welche Schraube wird verwendet?
Die Schneide wird mit einer Torx Schraube M3,5x8,5 fixiert; zum Anziehen wird ein Torx Schlüssel T15 empfohlen, wie beim Klemmhalter AP575TM vorgesehen.

Welche Vorteile bringt die Innenkühlung in der Praxis?
Die Innenkühlung führt Kühlschmierstoff direkt an die Schnittzone, reduziert Wärmebildung und Verschleiß und erhöht damit die Standzeit der Wendeplatten bei stabilerer Oberflächenqualität.

Ist der Klemmhalter für Links-Schnitt-Anwendungen geeignet?
Ja, der Klemmhalter ist für Links-Schnitt ausgelegt und bietet mit seinem definierten Schnittwinkel und der stabilen Aufnahme wiederholbare Schnittbedingungen.
