Klemmhalter SDJC für DCMT Wendeplatten, flache Ausführung 93° SDJCR 1212 J11-F-IC für DCMT 11T3 Innenkühlung rechtsschneidend - Teknik Makina

Kompakte Präzision und gezielte Kühlung machen den Klemmhalter SDJC zur verlässlichen Wahl: Innenkühlung und ISO-Kompatibilität mit DCMT 11T3 sorgen für längere Standzeit und konstante Schnittbedingungen. Nutzen Sie die stabile Spanngeometrie und die standardisierte ISO-Bezeichnung SDJCR 1212 für einfache Ersatzteilbestellung. Bestellen Sie das Produkt direkt über Metav Werkzeuge oder fragen Sie unsere Beratung an.

Klemmhalter SDJC

Der Klemmhalter SDJC ist ein flacher Drehhalter für DCMT 11T3 Wendeplatten und wurde für rechtsdrehende Drehbearbeitung mit präziser Spannführung entwickelt

• SDJC-Ausführung für DCMT 11T3 Wendeplatten
• Innenkühlung für konstante Schnittbedingungen
• Kompakte Bauform: 110 mm Gesamtlänge
• Rechtslaufend mit 93° Schnittwinkel
• ISO-Bezeichnung SDJCR 1212 für Austauschbarkeit

Ruhige Spanntechnik für gleichmäßige Oberflächen

Die Konstruktion des Klemmhalters setzt auf eine direkte und formschlüssige Spannführung, die Vibrationen minimiert und die Oberflächenqualität verbessert. Durch die kompatible Aufnahmenorm SDJCR 1212 lässt sich die Aufnahme schnell tauschen und standardisierte Wendeplatten vom Typ DCMT 11T3 einsetzen. In Kombination mit der kompakten Gesamtlänge von 110 mm wird eine gute Zugänglichkeit an Werkstücken mit beengten Haltezonen erreicht, was Rüstzeiten reduziert und die Prozesssicherheit erhöht.

Innenkühlung für längere Werkzeugstandzeiten

Die integrierte Innenkühlung führt Kühlschmierstoff gezielt an die Schneidkante und verbessert damit die Spanabfuhr sowie die Wärmeabfuhr am Werkzeugeinsatz. Diese gezielte Kühlung reduziert thermische Belastung und Verschleiß, wodurch sich die Nutzungsintervalle der Wendeplatten verlängern. Anwender profitieren von stabileren Schnittbedingungen bei anspruchsvollen Materialien und konstanter Bearbeitungsqualität über mehrere Werkstücke hinweg.

Einfache Montage, sichere Verbindung

Für die Befestigung wird die mitgelieferte Torx Schraube verwendet; die Verbindung wird mit dem passenden Torx Schlüssel T15 angezogen, die Schraube ist als Torx Schraube M3,5x8,5 ausgeführt. Die klare Schraubverbindung ermöglicht reproduzierbare Klemmkräfte und vereinfacht den Wechsel der Wendeplatte. Zusätzlich ist die Bohrstangenaufnahme J11-F-IC kompatibel, was den Einsatz in verschiedenen Maschinenaufnahmen erleichtert und die Austauschbarkeit steigert.

Empfehlen wir die Wahl des Teknik Makina Klemmhalters für stabile Serienprozesse und präzise Drehbearbeitung; für technische Rückfragen und Bestellabwicklung steht Metav Werkzeuge per eMail info@metav-werkzeuge.com oder Telefon +49 2822 7131930 zur Verfügung

Produktmerkmale

• Artikelnummer: AP571TM
• Marke: Teknik Makina
• Bezeichnung: Klemmhalter SDJC für DCMT Wendeplatten, flache Ausführung

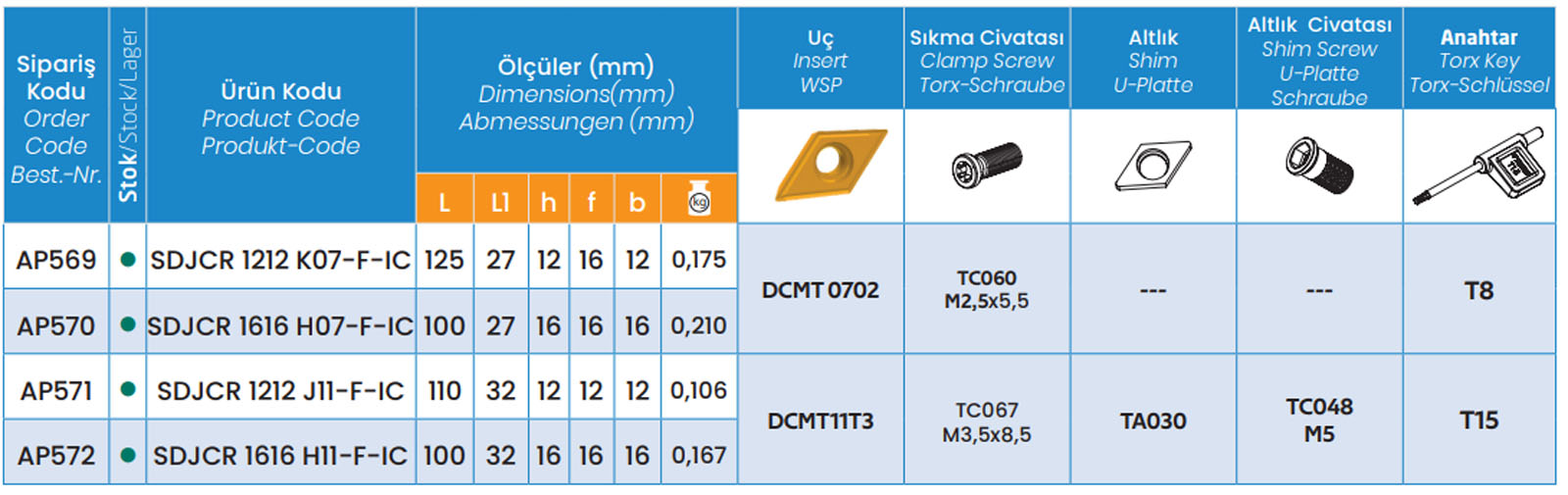

Daten

• Gesamthöhe: 12 mm
• Gesamtlänge: 110 mm
• Klemmhalter Breite: 12 mm
• Klemmhalter Höhe: 12 mm
• Schneidkopf Breite: 12 mm
• Schneidenhöhe: 32 mm
• Schnittwinkel: 93°
• Gewicht: 0.11 kg

Besonderheiten

• Innenkühlung (gezielte Kühlschmierstoffzufuhr)
• Kompatibel mit DCMT 11T3 (Wendeplatte)
• ISO-Bezeichnung: SDJCR 1212 (ISO-Bezug)
• Bohrstangenaufnahme: J11-F-IC (Bohrstange)
• Schnittrichtung: rechts
• Torx Schlüssel: T15 (Werkzeug zum Anziehen)
• Torx Schraube: M3,5x8,5 (Befestigungsschraube, Gewindemaß)

FAQ

Welche Wendeplatten passen in den Klemmhalter?
Der Klemmhalter SDJC von Teknik Makina ist für DCMT 11T3 Wendeplatten ausgelegt und ermöglicht durch die flache Ausführung die sichere Aufnahme der genannten Plattengröße.

Wie wird die Torx Schraube korrekt angezogen?
Für die Klemmung wird die Torx Schraube M3,5x8,5 verwendet; die Verbindung ist mit dem Torx Schlüssel T15 anzuziehen, um eine reproduzierbare Spannkraft zu gewährleisten.

Welche Vorteile bietet die Innenkühlung bei diesem Halter?
Die integrierte Innenkühlung führt Kühlschmierstoff direkt an die Schneidkante, verbessert die Spanabfuhr und reduziert thermischen Verschleiß, was die Standzeit der Wendeplatten verlängert.

Ist der Halter für rechtsdrehende Bearbeitung geeignet?
Ja, der Klemmhalter SDJC ist für die Schnittrichtung rechts ausgelegt und besitzt einen Schnittwinkel von 93°, was ihn für entsprechende Drehprozesse einsetzbar macht.

Welche ISO-Bezeichnung hat der Klemmhalter für Nachbestellungen?
Die ISO-Bezeichnung lautet SDJCR 1212, was die schnelle Identifikation und Bestellung von kompatiblen Spannhaltern und Ersatzteilen erleichtert.
