Einsatz finden Messschrauben vor allem in der Längenbestimmung von kleinen und mittelgroßen Objekten und Werkstücken. Zur Messschraube greift man, wenn eine Messung schnell durchgeführt werden soll, aber dennoch präzise sein muss. Die handlichen, kleinen Werkzeuge sind immer und überall einsatzbereit. Messschrauben sind sehr robuste Werkzeuge und verfügen auf den Messflächen über eine Hartmetall Bestückung. Die HM Bestückung verhindert, dass sich die Spitzen im Laufe der Zeit abnutzen. Somit sind präzise Messungen und exakte Messergebnisse gewährleistet.

Bügelmessschrauben - auch Mikrometer oder Mikrometerschrauben genannt - sind Instrumente, die ein sehr genaues Messen kleiner Distanzen ermöglichen. Die Hülse der Bügelmessschraube ist mit einer Skala versehen, auf der Messgrößen zu sehen sind. Je nach Ausführung erlauben Bügelmessschrauben eine Messung im 1/1000mm (tausendstel Millimeter) Bereich.

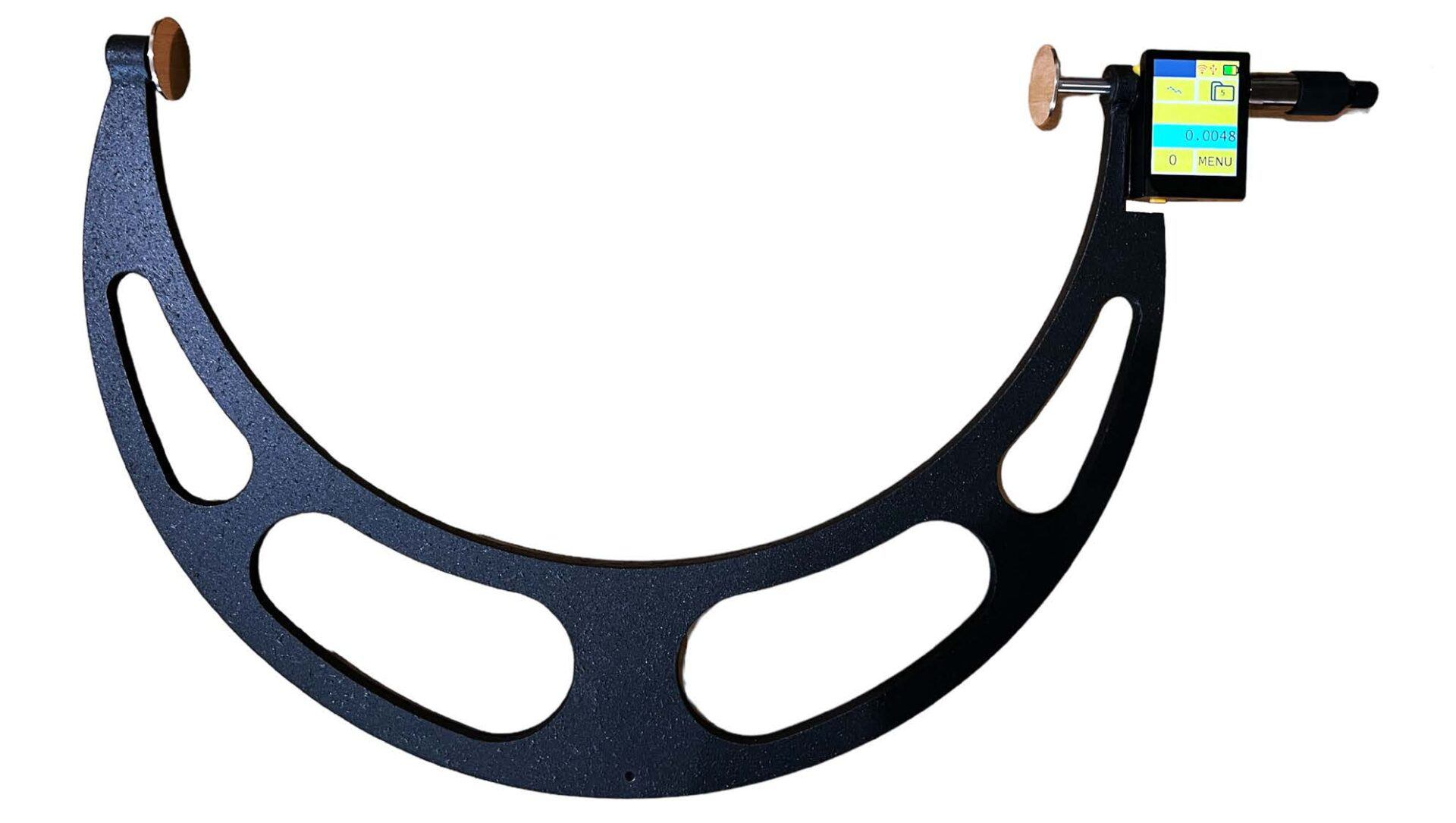

Sonder-Bügelmessschrauben

Messschrauben richtig einstellen und ablesen

Die ideale Einstellung der Messkraft liegt bei 5N bis 10N (Newton). Um präzise Messergebnisse zu ermitteln, wird die Messspindel ohne Kraftaufwand mit der Kupplung – auch Ratsche oder Gefühlsschraube genannt – eingedreht. Diese begrenzt die Messkraft auf den optimalen Bereich. Die Isolierplatte am Bügel sorgt zusätzlich dafür, dass Handwärme die Messgenauigkeit nicht beeinträchtigt.

Der Aufbau der Bügelmessschrauben entspricht dem Abbeschen Komparatorprinzip für mechanische Längenmessgeräte, nach welchem Messstrecke und Messskala der Messschraube in einer Linie (fluchtend) angeordnet sind. Messfehler durch Verkippen werden so minimiert. Die Größe des Prüflings wird anhand zweier Skalen abgelesen. Die Erste zeigt die Ganghöhen der Schraube – meist in ganzen oder halben Millimeter. Eine zweite Skala – die Feinskala – zeigt die Steigung des Gewindes. Hier erscheint der Anteil an der Größe des Werkstücks, der nur Bruchteile der Ganghöhe ausmacht und daher nicht in ganzen oder halben Millimetern angezeigt werden kann. Nun werden beide Werte einfach addiert.

Zudem gibt es digitale Ausführungen, die eine (kabellose) Datenübertragung an eine Software ermöglichen. Die Bügelmessschraube ist somit eines der umfangreichsten Messmittel. Bügelmessschrauben haben eine Vielzahl an speziellen Bauformen – dadurch sind sie für nahezu alle Branchen nutzbar. Innenmessschrauben werden in der Regel verwendet, um Innenmessungen und Durchmesser z.B. von Bohrlöchern zu bemessen. Die Innenmessschraube gibt es in digitaler und analoger Ausführung. Je nach Anwendungsfeld nutzt man Zweipunktmessschrauben, wenn die zu bemessende Vertiefung unterschiedliche Steigungen aufweist, bzw. Dreipunktmesschrauben bei Sacklochbohrungen und Durchgangsbohrungen. In der Feinmechanik gelten für jedwede Messung enorme Ansprüche an die Präzision. Daher müssen Innenmessschrauben die gewünschten Messdaten äußerst genau erfassen können. Um dies zu gewährleisten, sind sie in der Lage, Messungen bis zu ca. 2µm genau durchzuführen. Um verfälschten Messergebnissen durch Abrieb dauerhaft vorzubeugen, sind die Messflächen von Innenmessschrauben zudem meist mit Hartmetall versehen. So wird nutzungsbedingtem Verschleiß effektiv vorgebeugt.

In unserem Sortiment finden Sie sowohl Zwei- und Dreipunktmessschrauben als auch die digitalen und analogen Varianten. Diese Präzisionsinstrumente gewährleisten ebenfalls sehr genaue Messergebnisse.

Ausmessen von Bohrlöchern mit Tiefenmessschrauben

Eine der speziellen Formen der Bügelmessschraube sind die Tiefenmessschrauben. Diese wurde speziell für die Tiefenmessung konzipiert. Die Messspitze des Tiefenmikrometers ist eine dünne Nadel mit ebener Messfläche. Dadurch können auch kleinere Bohrlöcher und vergleichbar enge Bereiche gemessen werden. Durch Verlängerungen lässt sich der individuelle Messbereich erweitern. Tiefenmessschrauben decken in der Regel den Messbereich von 0mm bis zu 300mm ab. Standard-Tiefenmikrometer haben eine Genauigkeit von bis zu 0,003mm. Messschrauben von Microtech kommen in der digitalen Ausführung mit Minicomputer auf eine Genauigkeit von bis zu 0,0001mm.

Einbaumessschrauben – für Messtische und zur Definition von Abständen

Einbaumessschrauben – oder auch Einbaumikrometer – finden ihre Anwendung unter anderem als permanente Installation an Messvorrichtungen wie zum Beispiel an einem XYZ-Messplatz. Die Einbaumessschrauben werden hierbei für die Festlegung von Abständen oder für Kontrollmessungen in Serie genutzt. Hierbei können die Daten in der digitalen Ausführung per Kabel oder Bluetooth an einen Windows Rechner, Android oder Apple Smartphone übertragen werden. Einbaumessschrauben überzeugen durch ihre hohe Präzision und Kompaktheit. Sie sind auch für sehr feine Messungen ausgelegt. Kleinere Messschrauben haben einen Messbereich von bis zu 6,5mm. Größere decken dann den Bereich von bis zu 50mm ab. Auch hier steht eine Vielzahl an unterschiedlichsten Bauformen zur Auswahl. Das sind neben kleinen Messschrauben auch Modelle mit großer Trommel oder nicht drehender Spindel.

Einbaumessschrauben können unterschiedliche Formen der Messspitzen haben. Ballige Spitzen sind für runde oder konkave Objekte und Werkstücke gedacht. Durch die Berührung der Punkte wird die Strecke der höchsten Punkte bestimmt. Einbaumikrometer mit flachen Messspitzen sind dagegen für ebene Objekte gedacht. Auch bei den Einbaumessschrauben besteht die Wahl zwischen analoger Messskala, digitalem Display oder mit Minicomputer.

Analog, digitales Display – oder doch mit Minicomputer

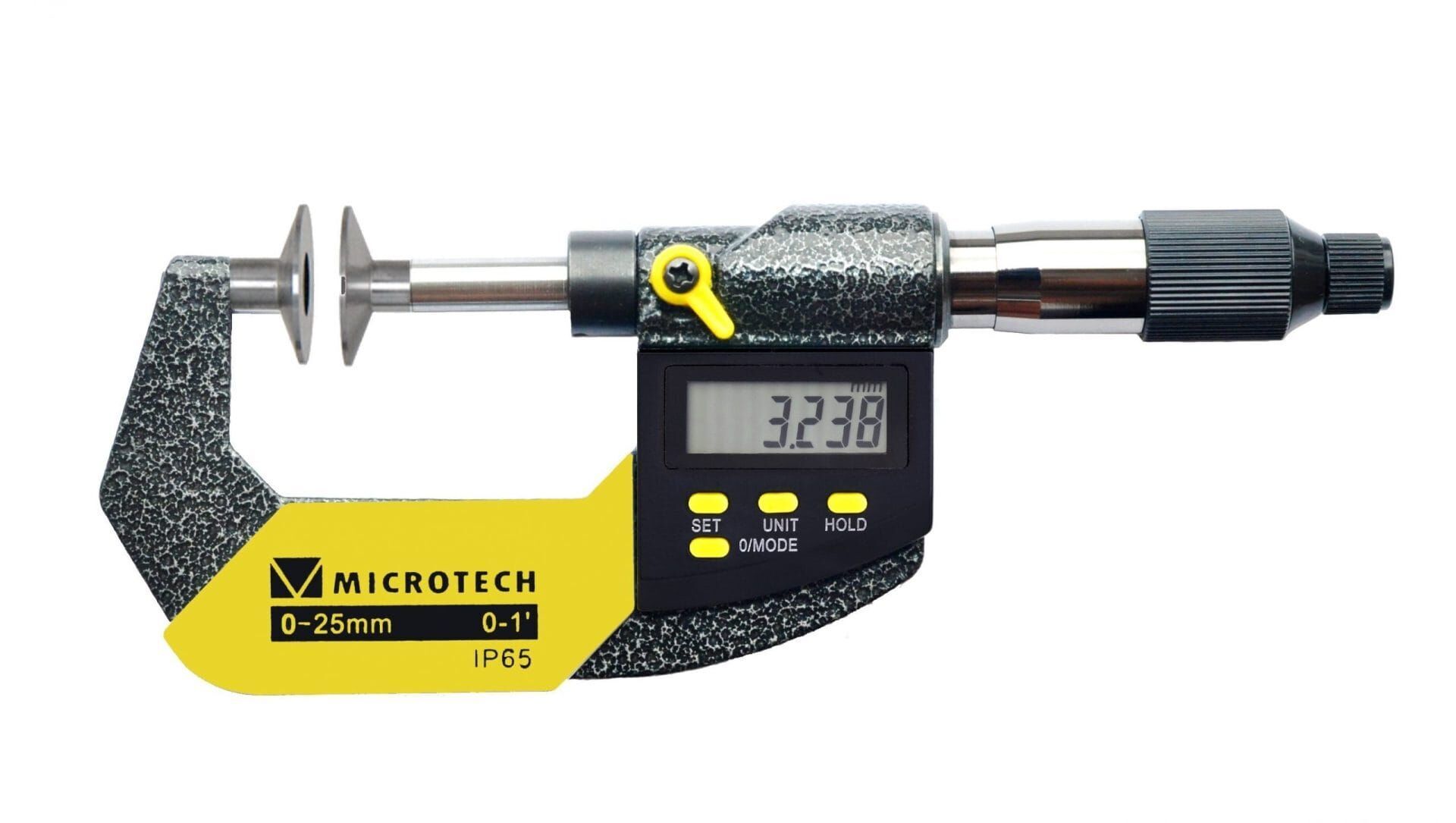

Die Wahl zwischen den verschiedenen Auslesemöglichkeiten hängt von verschiedenen Faktoren ab. Mikrometer mit analoger Skala sind besonders robust, da diese rein mechanisch arbeiten. Es gibt keine verbaute Technik. Feuchtigkeit oder Staub können die Messschrauben in der Regel nicht beschädigen. Als alternative stehen Messschrauben digital mit IP54 Schutz zur Verfügung. Diese sind dann staub- und spritzwassergeschützt. Digitale Mikrometer bekommen ihren Strom aus einer separaten Stromquelle, einer Knopfzelle. Dadurch kann die kleine Bauform beibehalten werden.

Digitale Mikrometer können sowohl mm als auch inch messen. Per Knopfdruck lässt sich einfach zwischen den beiden Einheiten wechseln. Die Auslesung aus dem digitalen Display ist wesentlich einfacher. Für digitale Messschrauben spricht auch die Datenschnittstelle, die eine direkte Datenübertragung per USB oder RS-Schnittstelle ausgelesen werden können.

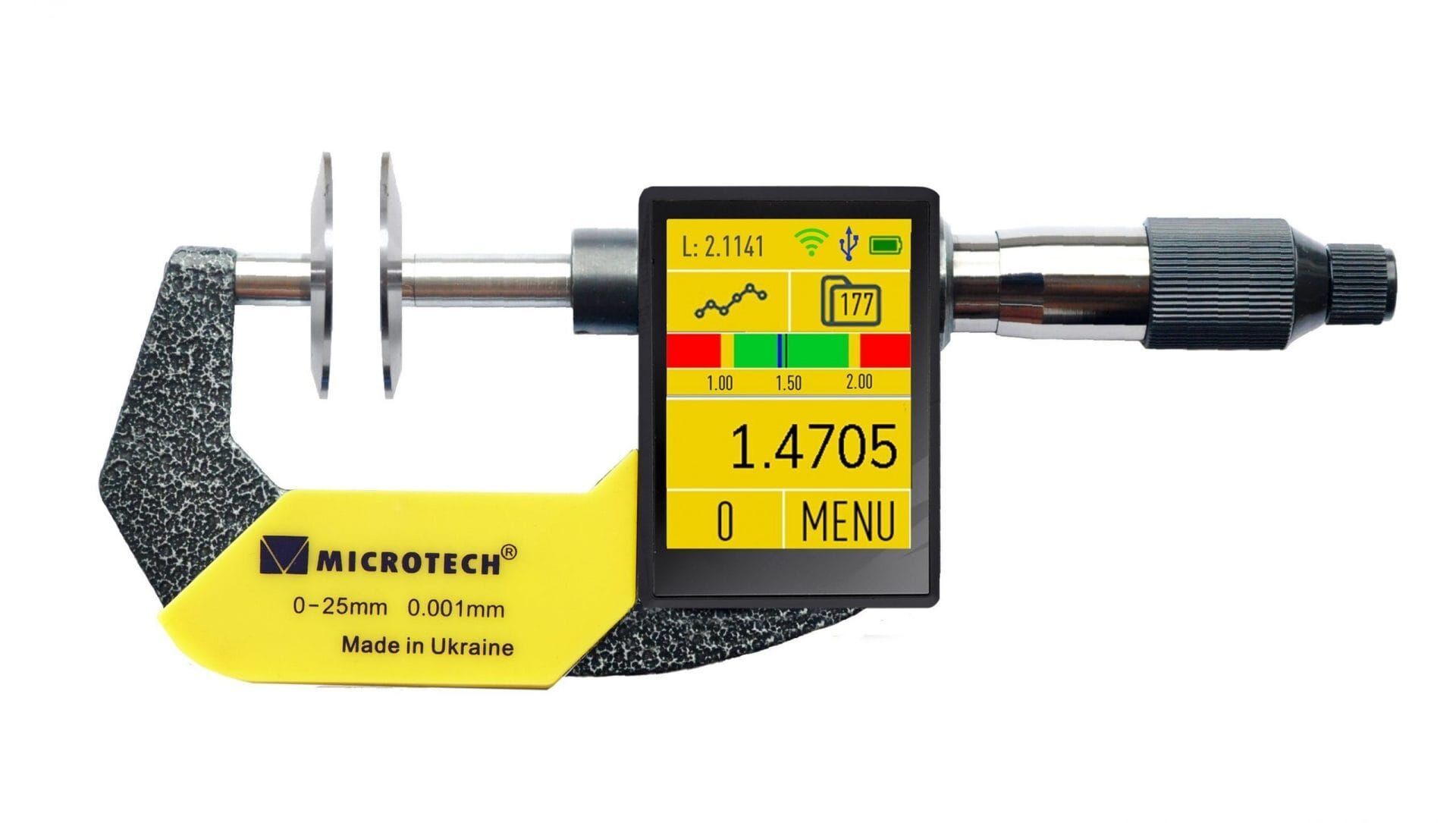

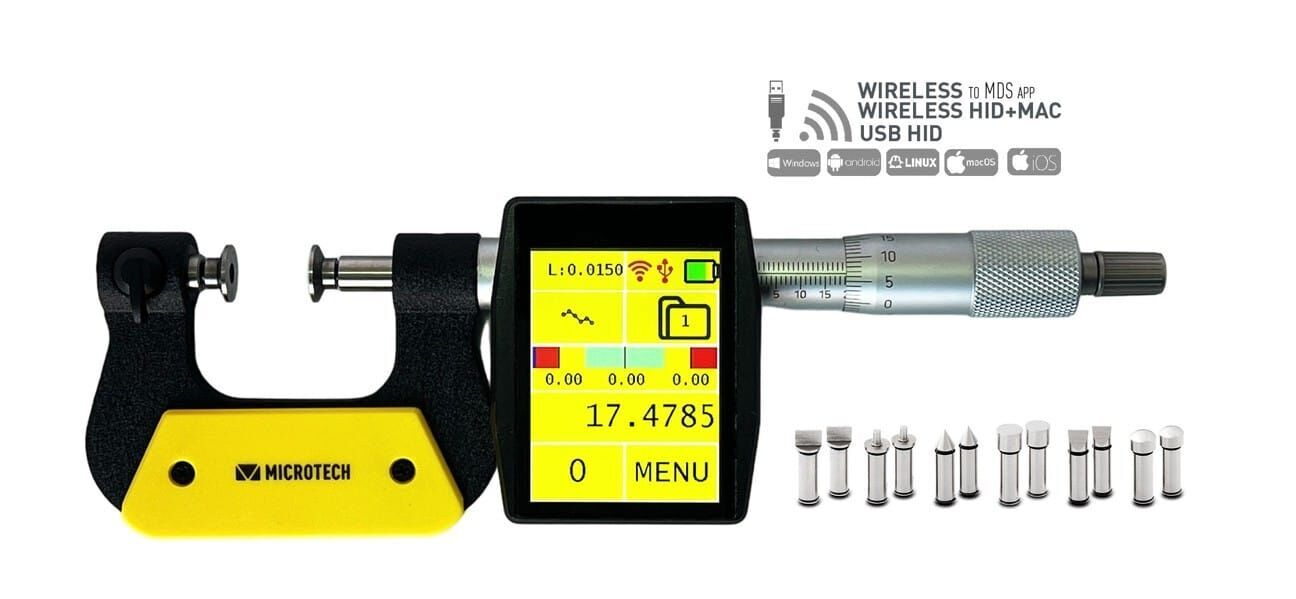

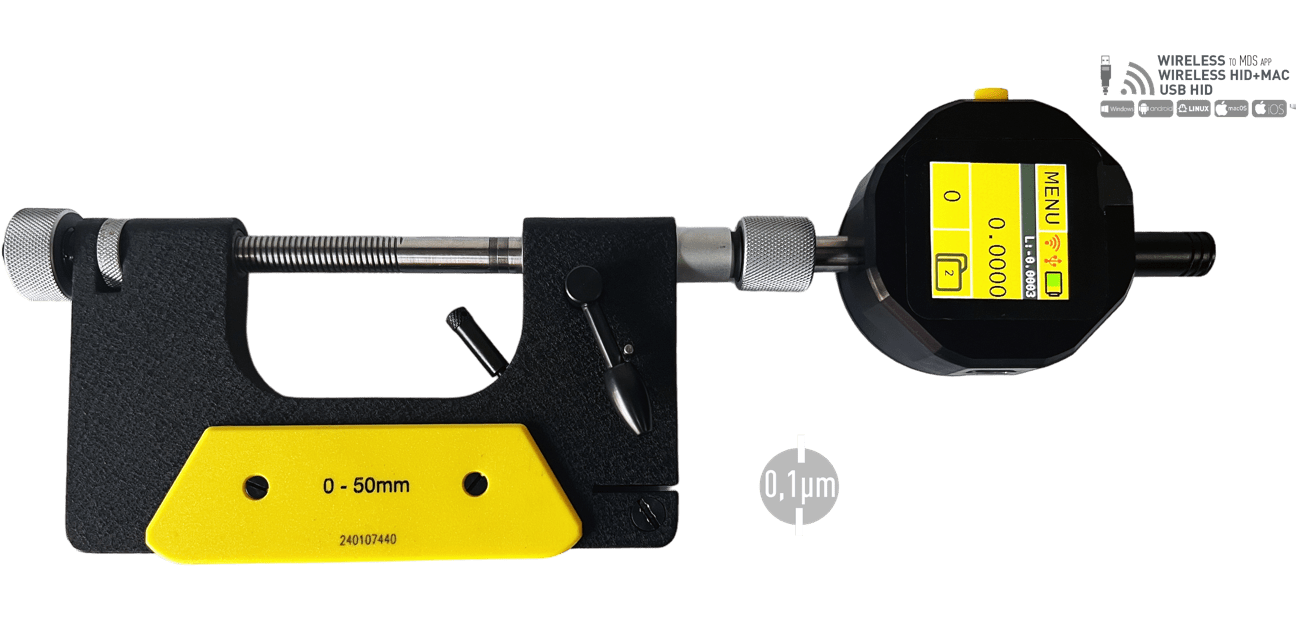

Die Königsdisziplin ist – wie bei den Messschiebern auch – die Messschraube mit Minicomputer, wie sie von Microtech angeboten wird. Kein anderer Anbieter verfügt über so viel Flexibilität wie die Messwerkzeuge aus der Ukraine. Durch den Minicomputer wird eine umfassende Software mitgeliefert, die in Standard Go/NoGo Auswertungen, mm/inch Umrechnungen, Temperaturkompensationen und vieles mehr mitbringt. Außerdem können die Daten mit dem Bluetooth Modul über bis zu 50 Meter auf einen Windows PC, Android oder Apple Smartphone übertragen werden. Auch hier gibt es eine umfassende Software, mit der die Daten weiterverarbeitet werden können.
