240-1000mm Kreuztische
Abbildung ähnlich
Produktinformationen "240-1000mm Kreuztische"

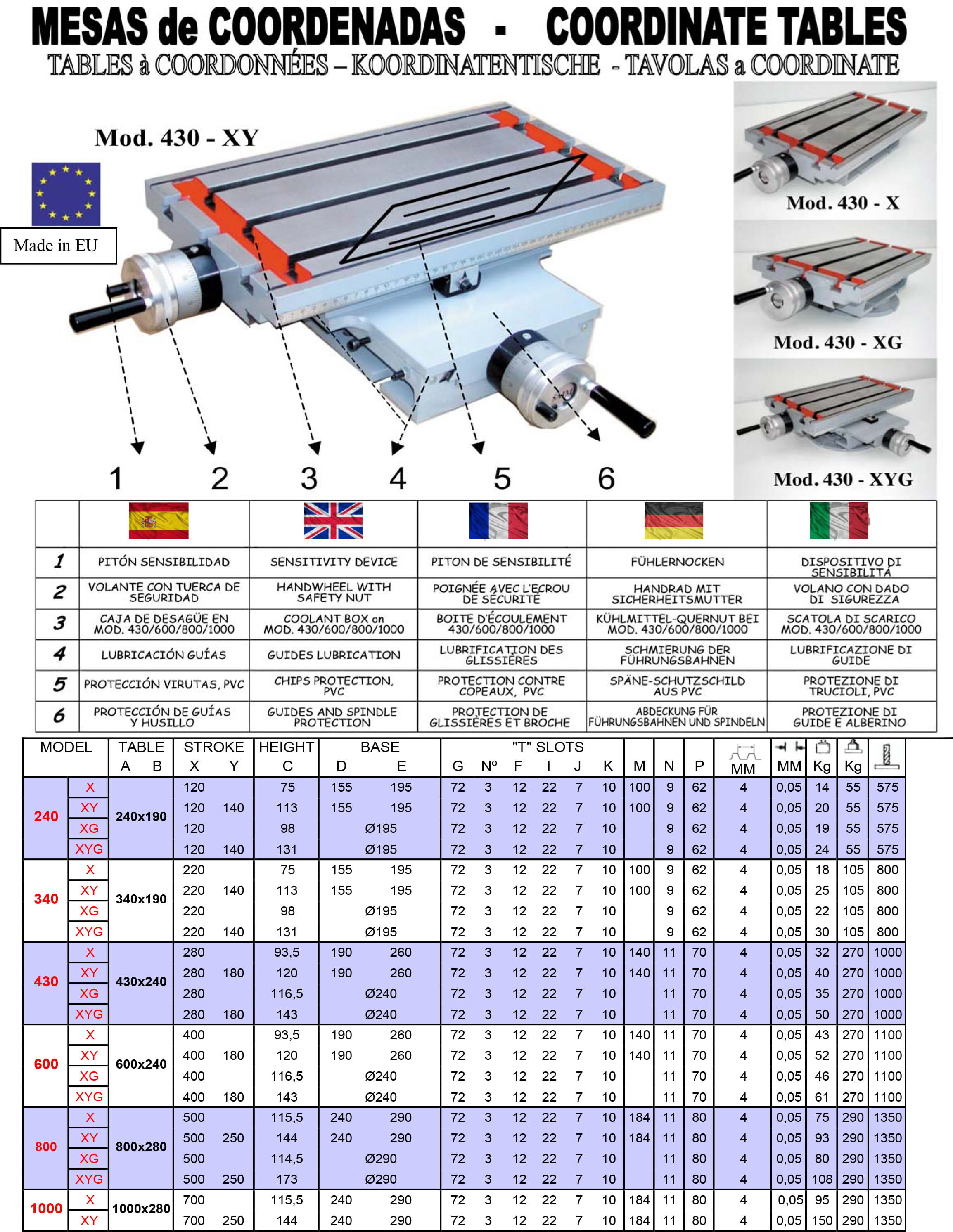

Kreuztisch | Koordinatenmesstisch
- Fühlernocken
- Handrad mit Sicherheitmutter
- Kühlmittel-Quernut bei Modellen 430/600/800/1000
- Schmierung der Führungsbahnen
- Späne-Schutzschuld aus PVC
- Abdeckung der Führungsbahnen und Spundeln
Technische Daten
- Tischgröße: 240x190mm
- Verschiebung (X): 120mm
- Verschiebung (Y): -mm
- Höhe (C ): 75mm
- Basis (D): 155mm
- Basis (E ): 195mm
- "T" Slots G: 72mm
- "T" Slots N°: 3
- "T" Slots F: 12mm
- "T" Slots I: 22mm
- "T" Slots J: 7mm
- "T" Slots K: 10mm
- Abstand für Befestigung (M): 100mm
- Breite der Befestigungsmöglichkeit (N): 9mm
- Durchmesser Handrad (P): 62mm
- Bewegung je Umdrehung Handrad: 4mm
- Ablesung: 0,05mm
- Gewicht: 14kg
- Max. Beladung Tisch: 55kg
Eigenschaften "240-1000mm Kreuztische"
| Tischgröße: | 240x190mm, 340x190mm, 430x240mm, 600x240mm, 800x280mm, 1000x280mm |
|---|---|
| Verschiebung X: | 120mm, 220mm, 280mm, 400mm, 500mm, 700mm |
| Verschiebung Y: | 140mm, 180mm, 250mm, ohne |
