Kreuztisch für Mikroskop
Ein Kreuztisch ist ein unverzichtbares Zubehör für präzise Mikroskopiearbeiten. Er ermöglicht die exakte Positionierung von Proben in zwei Achsen und ist sowohl in der professionellen Forschung als auch in der industriellen Qualitätssicherung nicht mehr wegzudenken. Besonders hervorzuheben ist der MS15X Kreuztisch von Dino-Lite, der sich als ideale Lösung für Dino-Lite Mikroskope und generell für Mikroskope etabliert hat.
🔬 Was ist ein Kreuztisch für Mikroskope?
Ein Kreuztisch, auch als XY-Tisch bekannt, ist ein mechanisches System, das es ermöglicht, ein Objekt präzise in zwei orthogonalen Richtungen (X und Y) zu bewegen. Dies ist besonders wichtig, um spezifische Bereiche einer Probe unter dem Mikroskop zu untersuchen, ohne das gesamte Objekt manuell verschieben zu müssen.
⚙️ Aufbau und Funktionsweise eines Kreuztisches
Ein typischer Kreuztisch besteht aus zwei übereinanderliegenden Platten, die jeweils entlang einer Achse beweglich sind. Die untere Platte ermöglicht die Bewegung in der X-Richtung, während die obere Platte die Bewegung in der Y-Richtung erlaubt. Durch präzise Stellschrauben oder Mikrometerschrauben können diese Bewegungen feinjustiert werden. Einige Modelle verfügen zusätzlich über eine Nonius-Skala, die eine genaue Positionsbestimmung ermöglicht.
🔍 Vorteile von Kreuztischen in der Mikroskopie
- Präzise Positionierung: Ermöglicht das genaue Anfahren spezifischer Bereiche einer Probe.
- Reproduzierbarkeit: Durch Skalen können Positionen dokumentiert und wiederholt angefahren werden.
- Effizienz: Schneller Wechsel zwischen verschiedenen Bereichen einer Probe ohne manuelles Verschieben.
- Kompatibilität: Viele Kreuztische sind mit verschiedenen Mikroskopmodellen kompatibel.
🏆 Der MS15X Kreuztisch von Dino-Lite – Die beste Lösung für Dino-Lite Mikroskope
Der MS15X Kreuztisch von Dino-Lite wurde speziell für die Anforderungen moderner Mikroskopie entwickelt. Er bietet nicht nur eine präzise XY-Bewegung, sondern verfügt auch über eine 360° drehbare Plattform, die eine noch flexiblere Positionierung der Probe ermöglicht. Mit einem Verfahrweg von 62 mm in beiden Achsen und einer kompakten Bauweise ist er sowohl für den Einsatz im Labor als auch für industrielle Anwendungen ideal geeignet.
🏭 Übersicht renommierter Hersteller von Kreuztischen
| Hersteller | Besonderheiten |
|---|
| Dino-Lite: | Spezialisiert auf digitale Mikroskopie, bietet präzise und kompakte Kreuztische. |
| Leica Microsystems: | Hochwertige Kreuztische für verschiedene Mikroskopmodelle. |
| Zeiss: | Bietet robuste Kreuztische für industrielle Anwendungen. |
| Physik Instrumente (PI): | Entwickelt motorisierte Kreuztische für automatisierte Mikroskopie. |
| Bresser: | Einstiegsmodelle für Bildung und Hobby. |
📌 Fazit
Ein Kreuztisch ist ein essenzielles Werkzeug für präzise Mikroskopiearbeiten. Der MS15X Kreuztisch von Dino-Lite hebt sich durch seine präzise Mechanik, die 360° drehbare Plattform und die kompakte Bauweise hervor und ist somit die optimale Wahl für Dino-Lite Mikroskope sowie für Mikroskope im Allgemeinen.
Mikroskop | USB Mikroskop | Kreuztische | Stative für Mikroskope | Mikroskope mit langem Arbeitsabstand | Kreuztisch 3-Achsen | Präzisions-Kreuztisch
Hohe Präzision kombiniert mit stabiler Konstruktion ermöglicht exakte Positionierung und wiederholbare Messergebnisse. Die Kombination aus 0,02 mm Genauigkeit, einer Traglast von 35 Kg und dem kompakten Messtisch bietet klare Vorteile für Mess-, Prüf- und Feinbearbeitungsaufgaben; für Beratung und Lieferung steht Metav gern zur Verfügung. Präzisionskreuztisch VCT-830 Der Präzisionskreuztisch VCT-830 ermöglicht präzise Verfahrbewegungen und stabile Werkstückspannung für Messplätze und Feinbearbeitung. Hohe Genauigkeit 0,02 mm Kompakter Messtisch 210×730 mm T-Nut 16 mm für flexible Befestigung Traglast bis 35 Kg Robustes Fußmaß 405×345 mm Präzise Positionierung für wiederholbare Ergebnisse Der VCT-830 wurde für Anwendungen entwickelt, die exakte Verfahrwege und zuverlässige Wiederholbarkeit verlangen. Mit einer nachgewiesenen Genauigkeit von 0,02 mm lassen sich Mess- und Bearbeitungsaufgaben mit hoher Reproduzierbarkeit durchführen. Anwender profitieren von präzisen Anfahrpunkten und feiner Positionskontrolle, was gerade bei Justagen, Kalibrierungen und optischen Prüfaufbauten entscheidende Zeit- und Qualitätsvorteile bringt. Flexibilität durch durchdachtes Tisch- und Befestigungsdesign Der Messtisch 210×730 mm bietet ausreichend Fläche für vielfältige Spannoptionen, während die T-Nut 16 mm die Montage von Spannvorrichtungen, Anschlägen oder Messaufnehmern vereinfacht. Das Fußmaß 405×345 mm sorgt für stabile Auflage und reduziert Vibrationen. Diese Kombination ermöglicht eine schnelle Umrüstung zwischen unterschiedlichen Prüfaufgaben und minimiert Rüstzeiten bei Serienwechseln. Belastbarkeit und robuste Bauweise für den Werkstattalltag Mit einer maximalen Traglast von 35 Kg ist das Gerät für typische Werkstückgrößen in Werkzeugbau, Kleinteilbearbeitung und Prüfmontagen ausgelegt. Das Gehäuse und die Tragstruktur wurden auf Dauerstabilität ausgelegt, sodass exakte Ergebnisse auch unter wiederholter Beanspruchung erhalten bleiben. Das Gewicht von 100 kg trägt zusätzlich zur Standfestigkeit bei und stabilisiert den Aufbau bei feinmechanischen Eingriffen. Einsatzfelder, Zielgruppe und Fachliche Einordnung Der Kreuztisch eignet sich für Prüflabore, Werkzeugmaschinen, Messplätze und Montagearbeitsplätze, insbesondere für Anwender aus Feinmechanik, Messtechnik und Werkzeugbau. Die Präzision von 0,02 mm bedeutet, dass Abweichungen im Hundertstelmillimeterbereich sicher erfasst und positioniert werden können; dies ist für viele Fertigungs- und Prüfprozesse eine Voraussetzung für aussagekräftige Messergebnisse. Für präzise Mess- und Positionieraufgaben empfehlen wir den Einsatz des Vertex Präzisionskreuztisch VCT-830 — bei Metav erhalten Sie fachkundige Beratung und schnelle Lieferung via info@metav-werkzeuge.com | Tel. +49 2822 7131930 | WhatsApp +49 170 2837271 Produktmerkmale Artikelnummer: VCT-830 Marke: Vertex Bezeichnung: Präzisionskreuztisch Fakten Gewicht: 100 kg Max. Belastung: 35 Kg Genauigkeit: 0.02 T-Nut: 16 mm Messtisch: 210×730 mm Besonderheiten Fußmaß: 405×345 mm T-Nut 16 mm: für Standardspannsysteme Messtisch 210×730 mm: kompakte Arbeitsfläche Traglast bis 35 Kg: geeignet für Kleinteile und Vorrichtungen Wiederholgenauigkeit: hohe Reproduzierbarkeit FAQ Was bedeutet die Genauigkeit von 0,02 mm in der Praxis? Die Genauigkeit 0,02 mm gibt an, wie präzise der Präzisionskreuztisch VCT-830 Positionen anfahren kann; für Mess- und Prüfaufbauten heißt das, dass Abweichungen im Hundertstelmillimeterbereich sicher wiederholt werden können. Welche Befestigungsoptionen bietet der Tisch für Vorrichtungen? Der Tisch verfügt über eine T-Nut 16 mm, die die Montage von Standardspannern und Anschlägen ermöglicht; damit lassen sich Spannvorrichtungen schnell und stabil befestigen. Für welche Anwendungen ist der VCT-830 besonders geeignet? Der Präzisionskreuztisch VCT-830 von Vertex ist ideal für Prüfinstitute, Werkzeugbau, Montageplätze und Messaufbauten, wo feine Positionierung und stabile Auflage erforderlich sind. Wie belastbar ist der Kreuztisch und was bedeutet das für die Praxis? Mit einer Traglast von 35 Kg trägt der Tisch typische Spannvorrichtungen und Werkstücke aus Feinmechanik; die robuste Konstruktion sorgt für stabile Ergebnisse auch bei wiederholtem Einsatz. Hersteller: Vertex Machinery Works Co., Ltd.; No. 296, Sec. 1, Feng Shih Road, Fengyuan District, Taichung City 420, Taiwan
Kreuztisch | Koordinatenmesstisch - Fühlernocken - Handrad mit Sicherheitmutter - Kühlmittel-Quernut bei Modellen 430/600/800/1000 - Schmierung der Führungsbahnen - Späne-Schutzschuld aus PVC - Abdeckung der Führungsbahnen und SpundelnTechnische Daten- Tischgröße: 240x190mm- Verschiebung (X): 120mm- Verschiebung (Y): -mm- Höhe (C ): 75mm- Basis (D): 155mm- Basis (E ): 195mm- "T" Slots G: 72mm- "T" Slots N°: 3- "T" Slots F: 12mm- "T" Slots I: 22mm- "T" Slots J: 7mm- "T" Slots K: 10mm- Abstand für Befestigung (M): 100mm- Breite der Befestigungsmöglichkeit (N): 9mm- Durchmesser Handrad (P): 62mm- Bewegung je Umdrehung Handrad: 4mm- Ablesung: 0,05mm- Gewicht: 14kg- Max. Beladung Tisch: 55kg
Mini-Kreuztisch | Koordinatenmesstisch - Fühlernocken - Handrad mit Sicherheitmutter - Kühlmittel-Quernut bei Modellen 430/600/800/1000 - Schmierung der Führungsbahnen - Späne-Schutzschuld aus PVC - Abdeckung der Führungsbahnen und SpundelnTechnische Daten- Tischgröße: 150x100mm- Verschiebung (X): 75mm- Verschiebung (Y): -mm- Höhe (C ): 50,5mm- Basis (D): 100mm- Basis (E ): 100mm- "T" Slots G: 65mm- "T" Slots N°: 2- "T" Slots F: 8mm- "T" Slots I: 12mm- "T" Slots J: 5mm- "T" Slots K: 5mm- Abstand für Befestigung (M): 68mm- Breite der Befestigungsmöglichkeit (N): 7mm- Durchmesser Handrad (P): 36mm- Bewegung je Umdrehung Handrad: 1,75mm- Ablesung: 0,05mm- Gewicht: 4kg- Max. Beladung Tisch: 30kg

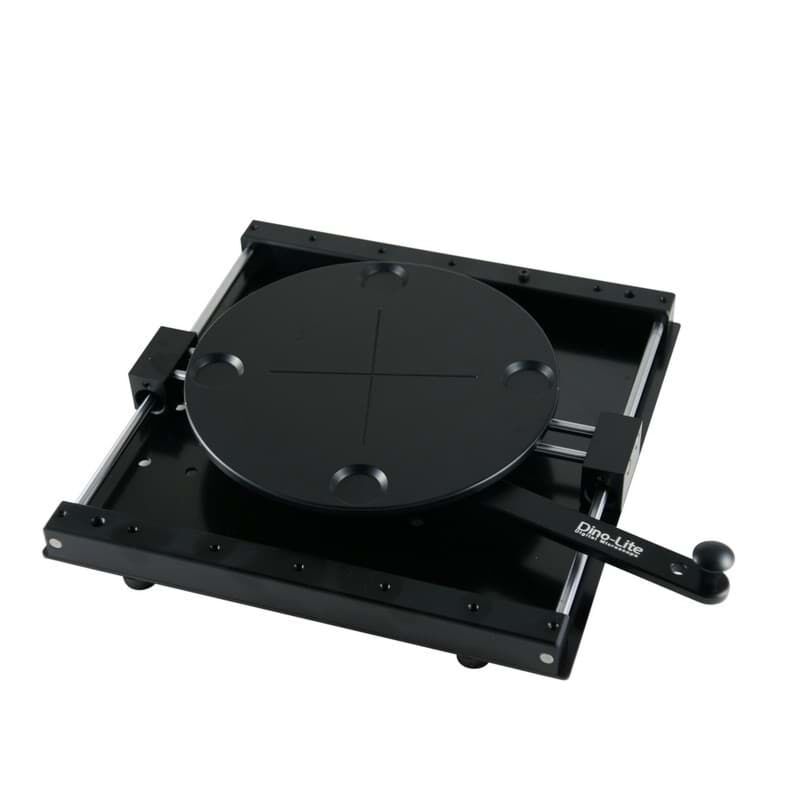

Dino-Lite MS25X Kreuztisch nicht mehr im Programm. Geliefert wird MS15X
Vertex VCT-512 Cross Table Table: 310x141mm Height: 115mm Travel: 200mm longitudinal. 125mm transverse. Base: 225mm x 200mm oval with U slots for up to 16 bolts on 190 to 210 bolts circle. Dial Graduated: 0.03mm Net weight: 16.5kgs Max.Load:20kgs Packing Volume of each unit: 430x265x155mm LIGHT DUTY ONLYTechnical Data- A: 141mm- B: 310mm- C: 128mm- D: 230mm- E: 19mm- F: 185mm- Stroke: 200×125mm- T slot: 16mm- Total height: 115mm- Packing L×W×H: 430×265×155mm- Weight: 16,5kg
