390x292x82mm Präzision Parallelunterlagensatz 36 Teile, Genauigkeit 0.01 - Vertex

Präzision Parallelunterlagensatz von Vertex

Der Präzision Parallelunterlagensatz ist ein Satz hochgenauer Parallelunterlagen für Messraum und Werkstatt, geeignet zur präzisen Werkstücklage und für wiederholbare Rüstvorgänge

• Hochpräzise Messgenauigkeit 0,01 mm
• 36 Teile: umfassende Größenauswahl
• Robuste Bauweise für Werkstattalltag
• Kompakte Abmessung 390x292x82 mm
• Sofort einsatzbereit, rascher Versand

Präzision, die Rüstzeiten reduziert und Qualität sichert

Der Satz liefert eine Genauigkeit von 0,01 mm und sorgt so für reproduzierbare Aufspannbedingungen bei wiederkehrenden Prüf- und Montagevorgängen. Durch die fein abgestuften Auflagehöhen lassen sich Toleranzketten minimieren, was die Wiederholgenauigkeit in der Serienfertigung erhöht und manuelle Nacharbeit reduziert. Technisch versierte Anwender profitieren direkt von kürzeren Rüstzeiten und höherer Prozesssicherheit.

Kompaktes Design, hohe Stabilität und praktisches Handling

Mit Abmessungen von 390x292x82 mm und einem Gewicht von 12.3 kg ist der Satz kompakt transportierbar, ohne Stabilität einzubüßen. Die konstruktive Auslegung ist auf dauerhafte Nutzung im Industrieumfeld ausgelegt; dadurch bleibt die Planlage auch bei häufiger Verwendung konstant. Das ermög­licht einen sicheren Einsatz in Prüfständen, auf Messplatten und bei Vorrichtungsaufbauten.

Vielseitige Anwendung für Messraum, Werkzeugbau und Produktion

Der Satz richtet sich an Messlabore, Werkzeugbauer und Instandhaltungsteams, die präzise Auflagehöhen benötigen. Parallelunterlagen sind ideal zum Ausrichten von Werkstücken, zur Justage von Messgeräten und zum Erzeugen definierter Ebenen bei Prüfaufbauten. Die Kombination aus Präzision und handlicher Bauform macht den Satz zur Standardausrüstung in Prüf- und Fertigungsprozessen.

Inhalt des Satzes und Hinweise zur Nutzung

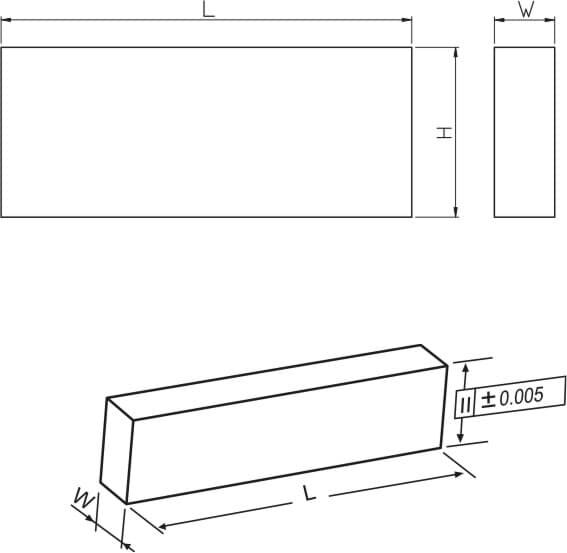

Der Satz enthält insgesamt 36 Teile in verschiedenen Höhen (Beispielgrößen: 8x16x150 mm bis 8x50x150 mm) und deckt damit feine Höhentoleranzen ab. Für Anwender ohne tiefgehendes Fachwissen: Parallelunterlagen schaffen eine planparallele Auflagefläche, die unsichere Lagerungen vermeidet und Messfehler durch schräge Auflage reduziert. Eine saubere Lagerung und gelegentliche Sichtprüfung erhalten die Präzision über lange Zeit

Empfehlung: Den Präzision Parallelunterlagensatz von Vertex über Metav beziehen; Metav berät bei Fragen und liefert schnell ab Lager – eMail info@metav-werkzeuge.com, Telefon +49 2822 7131930.

Produktmerkmale

• Artikelnummer: VP-136
• Marke: Vertex
• Bezeichnung: Präzision Parallelunterlagensatz
• GTIN: 4061905083310

Fakten

• Stück pro Satz: 36
• Genauigkeit: 0.01 mm
• Gewicht: 12.3 kg
• Abmessung: 390x292x82 mm

Besonderheiten

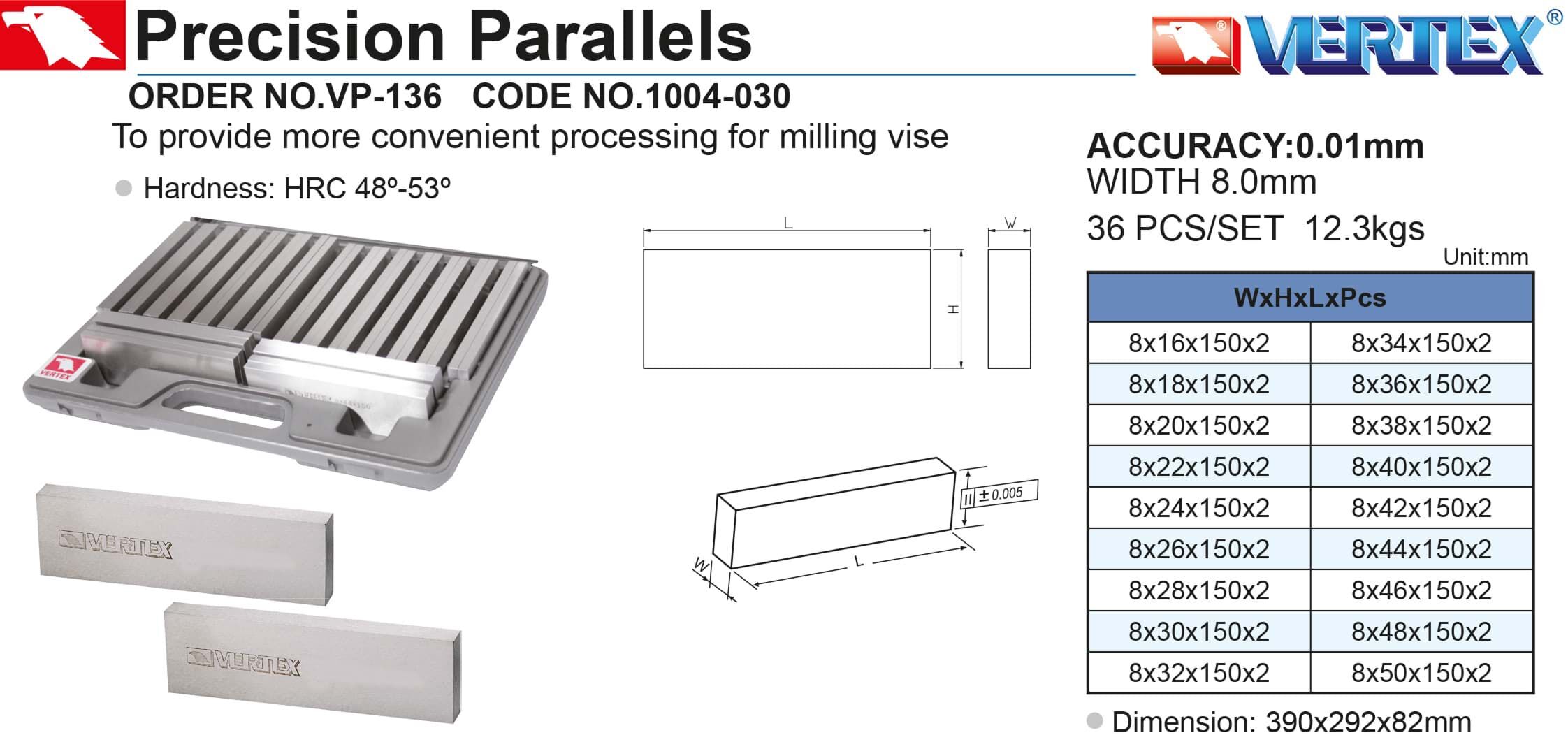

• Enthält: 2x 8x16x150mm, 2x 8x20x150mm, 2x 8x22x150mm, 2x 8x24x150mm, 2x 8x26x150mm, 2x 8x28x150mm, 2x 8x30x150mm, 2x 8x32x150mm, 2x 8x34x150mm, 2x 8x36x150mm, 2x 8x38x150mm, 2x 8x40x150mm, 2x 8x42x150mm, 2x 8x44x150mm, 2x 8x46x150mm, 2x 8x48x150mm, 2x 8x50x150mm
• eClass: 21170610 (eCl@ss Klassifikation)
• GTIN: Globale Artikelnummer

FAQ

Was beinhaltet der Satz genau?
Der Satz enthält 36 Parallelunterlagen in gestaffelten Höhen (siehe Inhalte) und ist als Komplettsatz für wiederholbare Aufspannungen ausgelegt; der Präzision Parallelunterlagensatz von Vertex (SKU VP-136) bietet damit ein breites Spektrum an Lagenoptionen.

Für welche Anwender lohnt sich der Präzision Parallelunterlagensatz?
Insbesondere Messlabore, Werkzeugbau, Instandhaltung und kleine Fertigungsbetriebe profitieren von der Genauigkeit und Vielseitigkeit des Vertex Präzision Parallelunterlagensatz VP-136.

Wie unterstützt der Satz die Prozesssicherheit?
Die feine Abstufung der Auflagehöhen sowie die hohe Messgenauigkeit von 0,01 mm reduzieren Einstellfehler und tragen zu stabilen, reproduzierbaren Prüf- und Montageprozessen bei.

Wie lagerfähig und transportabel ist der Satz?
Mit kompakten Abmessungen von 390x292x82 mm und einem Gewicht von 12.3 kg ist der Satz leicht zu handhaben und kann sicher zwischen Arbeitsplatz und Messraum bewegt werden.

Hersteller: Vertex Machinery Works Co., Ltd.; No. 296, Sec. 1, Feng Shih Road, Fengyuan District, Taichung City 420, Taiwan
