300mm Rundteiltisch, Horizontal/Vertikal kippbar, MT-4 Aufnahme, 319mm Höhe, 108kg, 1⁰/4⁰ Spindeldrehung - Vertex

Kombinieren Sie die präzise Kippfunktion, die kompakte Rundfläche mit Ø 300 mm und die stabile MT-4 Aufnahme für flexible und wiederholgenaue Teilungen; bestellen Sie den Rundteiltisch direkt über Metav Werkzeuge oder fragen Sie unsere Beratung bei Bedarf an.

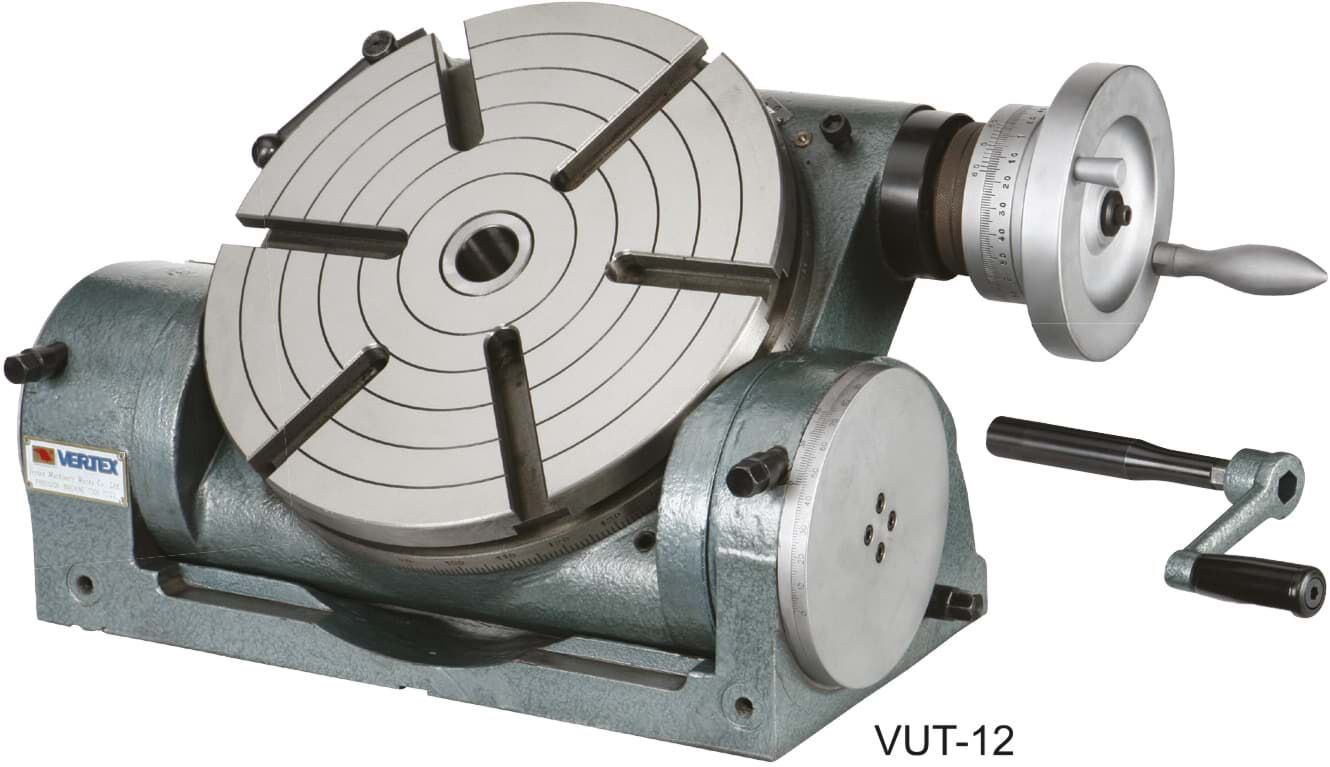

Rundteiltisch VUT-12 von Vertex

Der Rundteiltisch VUT-12 ist ein kippbarer Teilapparat für präzise Winkelteilungen und flexible Spannkonzepte in Werkstatt und Fertigung.

• Kippbar für Horizontal und Vertikalstellungen
• Rundfläche Ø 300 mm für flexiblen Werkstückeinsatz
• Aufnahme MT-4 für konventionelle Spannmittel
• T‑Nut 16 mm zur sicheren Fixierung
• Robustes Gewicht 108 kg für stabile Bearbeitung

Präzise Kippfunktion für genaue Winkelteilung

Die integrierte Kippfunktion erlaubt exakte Neigungen und erleichtert die Bearbeitung komplexer Werkstücke. Mit der Spindelübersetzung von 1⁰ kippen und 4⁰ Tisch lassen sich feine Winkelabstimmungen schnell einstellen. Die Ablesung mit 2’ kippen und 10" Tisch sorgt für nachvollziehbare und wiederholbare Einstellungen, was vor allem bei Serienwerkstücken Zeit spart und Nacharbeit reduziert.

Kompakte Rundfläche und stabiles Gewicht für vibrationsarmes Arbeiten

Die runde Auflagefläche mit Ø 300 mm bietet ausreichend Fläche für vielfältige Spannmittel, während das Gesamtgewicht von 108 kg die Maschine gegen Schwingungen stabilisiert. Die kompakten Abmessungen 300x551x178 mm ermöglichen den Einbau auf Fräs- und Bohrmaschinen mit begrenztem Tischraum, ohne die Standfestigkeit zu beeinträchtigen.

Flexible Spannmöglichkeiten und einfache Integration

Dank Aufnahme MT-4 lassen sich gängige Spannmittel und Zentriersysteme verwenden; die T‑Nut 16 mm ermöglicht zusätzliche Fixierungen und Vorrichtungen. Die Ausführung Horizontal/Vertikal, kippbar macht das Gerät vielseitig einsetzbar für Teilungs-, Bohr- und Fräsaufgaben und vereinfacht den Umbau zwischen verschiedenen Bearbeitungslagen.

Zielgruppe und typische Anwendungen

Der Rundteiltisch eignet sich für Maschinenbauer, Werkzeugmacher und Instandhalter, die präzise Indexierungen und schräg gestellte Bearbeitungen benötigen. Typische Einsatzfelder sind die Fertigung kleiner bis mittlerer Serien, Prototypenbau und Vorrichtungsbau, wo zuverlässige Wiederholgenauigkeit und einfache Handhabung gefragt sind.

Empfehlen wir den Rundteiltisch VUT-12 von Vertex als robuste Ergänzung für Ihre Werkstatt; bei Fragen oder für Bestellwünsche wenden Sie sich bitte an Metav Werkzeuge per E‑Mail info@metav-werkzeuge.com oder Telefon +49 2822 7131930

Produktmerkmale

Artikelnummer: VUT-12
Marke: Vertex
Bezeichnung: Rundteiltisch
Ausführung: Horizontal/Vertikal, kippbar
Aufnahme: MT-4
Abmessung: 300x551x178 mm
Gewicht: 108 kg

Fakten

Durchmesser: 300 mm
Höhe: 319 mm
T‑Nut: 16 mm
1 Spindeldrehung: 1⁰ kippen und 4⁰ Tisch
Ablesung: 2’ kippen und 10" Tisch

Besonderheiten

Kippbar
Horizontal/Vertikal einsetzbar
MT-4 (Morsekonus Aufnahme)
T‑Nut 16 mm zur Vorrichtungsbefestigung

FAQ

Welche Größe hat die Auflagefläche des Rundteiltischs?
Der Rundteiltisch VUT-12 von Vertex verfügt über eine Auflagefläche mit Ø 300 mm, die ausreichend Platz für gängige Spannmittel und Vorrichtungen bietet.

Wie genau lassen sich Winkel mit dem VUT-12 einstellen?
Die Einstellung erfolgt über die Spindel mit 1⁰ kippen und 4⁰ Tisch; die Ablesung von 2’ kippen und 10" Tisch ermöglicht feine Justagen und wiederholbare Positionen.

Welche Aufnahme bietet das Gerät für Spannmittel?
Der Rundteiltisch VUT-12 ist mit einer MT-4 Aufnahme ausgestattet, sodass konventionelle Spannmittel und Zentriersysteme schnell adaptierbar sind.

Ist der Rundteiltisch für den Einbau in kleine Fräsmaschinen geeignet?
Ja, dank kompakter Abmessungen 300x551x178 mm und dem Gewicht von 108 kg lässt sich der Tisch auch auf Maschinen mit begrenztem Tischraum stabil montieren.

Für welche Anwendungen ist der VUT-12 besonders geeignet?
Der Rundteiltisch eignet sich besonders für präzise Teilungen, schräg gestellte Bohr‑ und Fräsaufgaben sowie für Vorrichtungsbau in Werkstätten und Kleinserienfertigung.

Hersteller: Vertex Machinery Works Co., Ltd.; No. 296, Sec. 1, Feng Shih Road, Fengyuan District, Taichung City 420, Taiwan
