Nutzen Sie die Kombination aus kippbarer Bauart, Durchmesser 250 mm und MT-3-Aufnahme für präzise Indexier- und Spannaufgaben. Bestellen Sie den Rundteiltisch über Metav oder fragen Sie die technische Beratung an, um Einsatz und Lieferumfang abzustimmen.

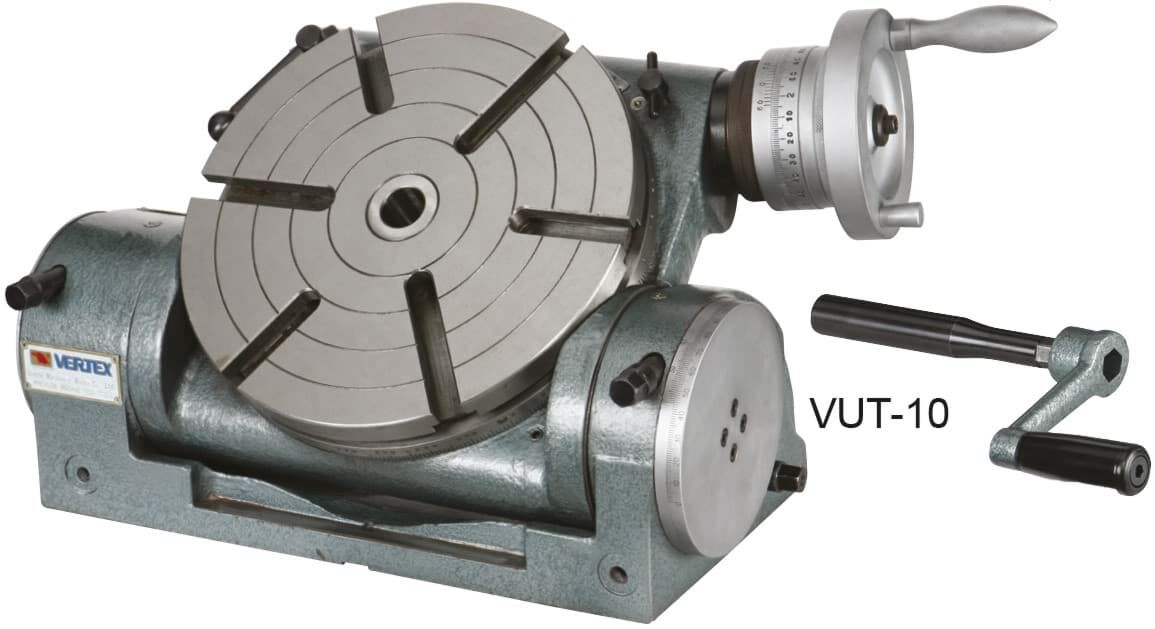

Rundteiltisch VUT-10 von Vertex

Der Rundteiltisch VUT-10 ist ein kippbarer Präzisionsdrehtisch für flexible Aufspannlösungen in Metallbearbeitung und Werkzeugbau.

• Kippbar horizontal/vertikal für flexible Aufspannung
• Durchmesser 250 mm für kompakte Werkstücke
• MT-3-Aufnahme für Standardspannzeuge
• T-Nut 14 mm zur Befestigung von Vorrichtungen
• Robustes Gewicht 75,5 kg für stabile Bearbeitung

Präzise Teilung und genaue Ablesung für wiederholbare Ergebnisse

Die Mechanik des Rundtisches bietet eine feine Teilung und eine robuste Spindelübersetzung, was wiederholbare Genauigkeit bei Indexierarbeiten sichert. Die Anzeigen erlauben eine Ablesung von 2’ beim Kippen und 10" für den Tisch, wodurch feine Winkelstellungen nachvollziehbar werden. Dadurch wird die Umrüstzeit reduziert und die Qualität von Mehrfachbearbeitungen steigt.

Kippfunktion für vielseitige Spannaufgaben

Die kippbare Ausführung ermöglicht horizontale und vertikale Aufspannungen, wodurch verschiedene Bearbeitungszentren und Fräsaufgaben ohne aufwendige Umspannung realisiert werden können. Die Kippbarkeit erhöht die Flexibilität bei schrägeingestellten Konturen und vereinfacht Bearbeitungen, die sonst einen zusätzlichen Vorrichtungsaufwand erfordern.

Kompatible Aufnahme und Befestigungsoptionen für einfache Integration

Die MT-3-Aufnahme stellt die Kompatibilität zu gängigen Spannmitteln sicher und vereinfacht die Montage in vorhandene Arbeitsplätze. Die T-Nut 14 mm erlaubt das sichere Fixieren von Spannbacken oder Sondervorrichtungen. Mit den kompakten Abmessungen von 255x495x155 mm lässt sich der Tisch in unterschiedlichsten Aufbauten platzsparend integrieren.

Einsatzgebiete und Zielgruppe für produktive Werkstätten

Der Rundteiltisch eignet sich insbesondere für kleine bis mittelgroße Werkstätten, Schulen für Metalltechnik und Betriebe in der Einzelteilfertigung, die präzise Teilungen und variable Aufspannungen benötigen. Durch das robuste Gewicht von 75,5 kg bietet das Gerät ausreichend Stabilität für präzise Fräs- und Bohrarbeiten auch bei höheren Schnittkräften.

Für Planung und Beschaffung empfiehlt Metav die technische Beratung: Kontaktieren Sie Metav für Lieferdetails und Prüfzertifikate, damit der Rundteiltisch mit Ihrer Maschinenaufstellung optimal harmoniert.
📧 info@metav-werkzeuge.com ☎️ +49 2822 7131930 ✔️ WhatsApp: +49 170 2837271

Produktmerkmale

• Artikelnummer: VUT-10
• Marke: Vertex
• Bezeichnung: Rundteiltisch
• Ausführung: Horizontal/Vertikal, kippbar

Daten

• Durchmesser: 250 mm
• Höhe: 275 mm
• Abmessung: 255x495x155 mm
• Gewicht: 75,5 kg
• T-Nut: 14 mm

Besonderheiten

• MT-3-Aufnahme: Morsekegel-Aufnahme, kompatibel mit Standardsystemen
• 1 Spindeldrehung: 1⁰ kippen und 4⁰ Tisch
• Ablesung Verschiebung: 2’ kippen und 10" Tisch

FAQ

Wie genau ist die Winkeleinstellung des Rundteiltischs?
Die Winkeleinstellung erfolgt über die integrierte Spindelübersetzung; beim Rundteiltisch VUT-10 von Vertex wird eine Ablesbarkeit von 2’ beim Kippen und 10" am Tisch angegeben, was feine Einstellungen für präzise Teilungen ermöglicht.

Welche Aufnahme passt auf den Tisch?
Der Rundteiltisch VUT-10 verfügt über eine MT-3-Aufnahme, die gängige Spann- und Aufnahmesysteme in Werkstattumgebungen unterstützt.

Ist der Tisch für horizontale und vertikale Bearbeitung geeignet?
Ja, die Ausführung Horizontal/Vertikal, kippbar erlaubt den Einsatz sowohl in horizontaler als auch in vertikaler Lage, wodurch vielseitige Bearbeitungsaufgaben abgedeckt werden.

Welche Vorteile bietet die T-Nut?
Die T-Nut 14 mm ermöglicht die einfache Befestigung von Vorrichtungen und Spannbacken, wodurch sich die Aufspannzeit reduziert und die Wiederholgenauigkeit erhöht.

Hersteller: Vertex Machinery Works Co., Ltd.; No. 296, Sec. 1, Feng Shih Road, Fengyuan District, Taichung City 420, Taiwan
