Der Hydraulische Maschinenschraubstock überzeugt durch seine 2500 kgf Klemmkraft und die seitlich kippbare Konstruktion, die Rüstzeiten reduziert und sichere Spannbedingungen schafft; bestellen Sie den Schraubstock direkt über Metav oder kontaktieren Sie unsere Beratung für technische Details.

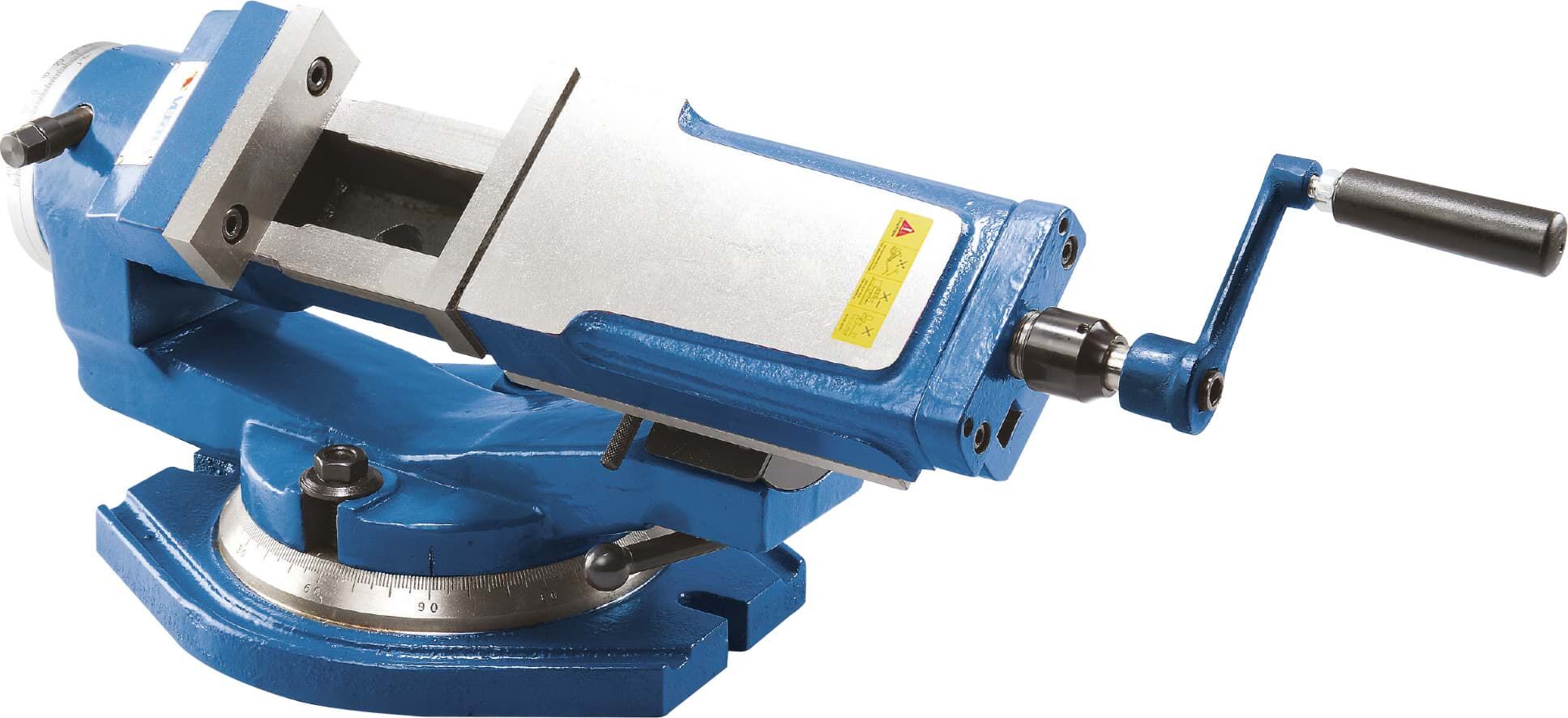

Hydraulischer Maschinenschraubstock

Der Hydraulischer Maschinenschraubstock ist ein hydraulisches Spannmittel für präzise und kraftvolle Werkstückspannung auf Werkzeugmaschinen.

• hydraulisches Spannsystem mit 2500 kgf Klemmkraft
• Spannweite 0-170 mm für vielfältige Werkstücke
• seitlich kippbar für einfachen Spannwinkelwechsel

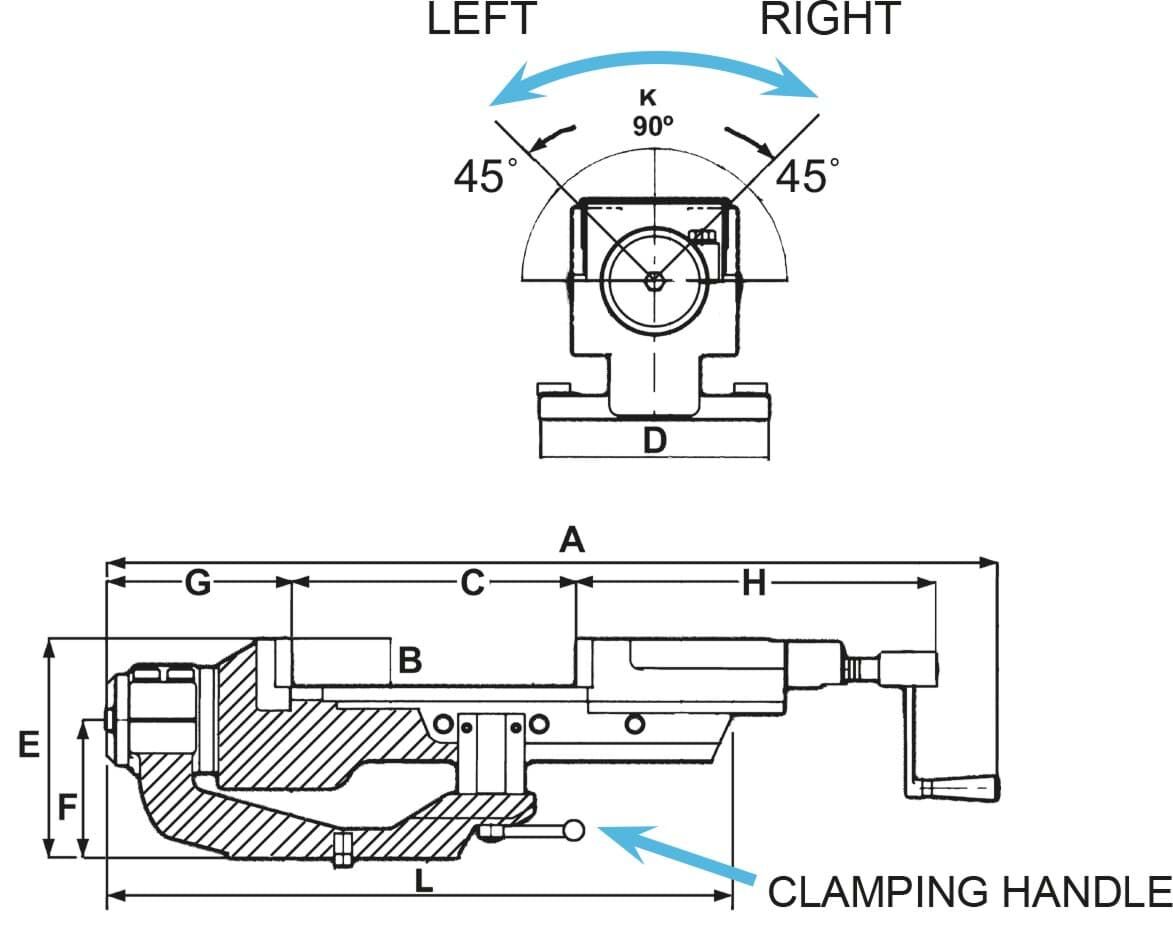

• kompakte Abmessung 690x165x175 mm, 38,5 kg Gewicht
• Wiederholgenauigkeit 0,01 für präzise Bearbeitung

Robuste Klemmkraft reduziert Nacharbeiten

Hydraulik sorgt für gleichmäßige und konstante Klemmung, wodurch Vibrationen verringert und Nacharbeiten minimiert werden. Die 2500 kgf Klemmkraft bietet ausreichend Reserven für schwere Zerspanung und sichert das Werkstück auch bei hohen Schnittkräften. Anwender profitieren von kürzeren Rüstzeiten, weil sich die hydraulische Spannkraft schnell und reproduzierbar aufbauen lässt. Dadurch steigen Ausbringung und Prozessstabilität in der Serienfertigung.

Wiederholgenauigkeit für zuverlässige Serienprozesse

Wiederholgenauigkeit und Maßhaltigkeit sind in der Fertigung entscheidend. Die Wiederholgenauigkeit 0,01 ermöglicht enge Toleranzen und reduziert Ausschuss. In Kombination mit stabiler Maschinentisch-Auflage werden Bearbeitungsergebnisse konsistent reproduziert, was insbesondere bei Chargenfertigung und Serienreihen den Prüfaufwand verringert. Techniker schätzen die Planbarkeit von Mess- und Einstellvorgängen durch diese präzisen Eigenschaften.

Flexibilität durch seitliche Kippfunktion

Die seitlich kippbare Bauweise erlaubt das Spannen in unterschiedlichen Winkeln ohne erneutes Umspannen und spart damit Zeit beim Umrüsten. Für Bearbeitungen an mehrfachen Flächen oder schrägen Konturen reduziert sich der Rüstaufwand erheblich. Produktionsleiter erreichen so höhere Maschinenauslastung, weil ein Wechsel der Spannposition schnell und sicher möglich ist, ohne die Maschineneinrichtung zu verändern.

Kompaktes Design, sichere Integration in Werkstätten

Die kompakten Abmessungen 690x165x175 mm und das Gewicht von 38,5 kg erlauben die Integration auf den meisten Bearbeitungszentren mit geringem Platzbedarf. Die robuste Konstruktion ist für den Industrieeinsatz ausgelegt und lässt sich einfach an vorhandene Spannplatten montieren. Die Kennzeichnung VHT-4U erleichtert die Identifikation in der Fertigung, während die klaren technischen Daten die Auswahl für Ingenieure und Einkäufer vereinfachen.

Empfehlung: Für stabile Spannprozesse und einfache Winkelwechsel empfiehlt Metav den Einsatz des Vertex VHT-4U; bei Fragen zur Maschineneinbindung berät Metav persönlich per eMail info@metav-werkzeuge.com oder Telefon +49 2822 7131930, alternativ WhatsApp +49 170 2837271

Produktmerkmale

• Artikelnummer: VHT-4U
• Marke: Vertex
• Bezeichnung: Hydraulischer Maschinenschraubstock
• Typ: Hydraulisch

Fakten

• Klemmkraft: 2500 kgf
• Öffnung: 0-170 mm
• Gewicht: 38,5 kg
• Abmessung: 690x165x175 mm
• Genauigkeit: 0,01

Besonderheiten

• seitlich kippbar

FAQ

Wie groß ist die maximale Öffnung des Schraubstocks?
Die maximale Öffnung beträgt 0-170 mm, sodass der Hydraulischer Maschinenschraubstock VHT-4U flexibel für verschiedene Werkstückgrößen eingesetzt werden kann.

Welche Klemmkraft bietet das Gerät und für welche Anwendungen eignet sie sich?
Mit 2500 kgf Klemmkraft eignet sich der Schraubstock von Vertex für schwere Zerspanungsarbeiten und sichert das Werkstück auch bei hohen Schnittkräften zuverlässig.

Wie genau ist die Spannpositionierbarkeit des Schraubstocks?
Die Genauigkeit 0,01 gewährleistet eine hohe Wiederholgenauigkeit, was den Hydraulischer Maschinenschraubstock für Serienfertigung und präzise Bearbeitungen qualifiziert.

Lässt sich der Schraubstock auf Standard-Spannplatten montieren?
Ja, die Abmessungen und das kompakte Design ermöglichen die Integration auf gängigen Spannplatten; bei speziellen Anforderungen berät Metav zur passenden Montage.

Für welche Betriebe ist der Schraubstock besonders geeignet?
Der Vertex VHT-4U ist besonders geeignet für Werkstätten und Produktionslinien, die robuste Spannung, präzise Wiederholbarkeit und flexible Spannwinkel benötigen.

Hersteller: Vertex Machinery Works Co., Ltd.; No. 296, Sec. 1, Feng Shih Road, Fengyuan District, Taichung City 420, Taiwan
