Die Kombination aus verstellbarer Höhe, zuverlässiger Klemmkraft und robuster Kupferplattierung ermöglicht sichere Fixierung und langlebigen Einsatz in Werkstatt und Montage. Bestellen Sie die Klemme direkt über Metav oder fordern Sie bei Bedarf eine persönliche Beratung an.

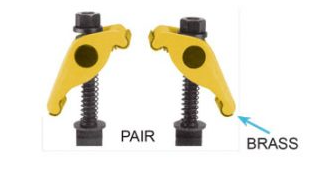

Klemme wahlweise U-Form oder drehbar

Die Klemme ist verstellbar in der Höhe und eignet sich für präzise Fixierung bei Montage- und Fertigungsarbeiten.

• Verstellbare Höhe 0–100 mm
• Klemmkraft 1,5 kgf für stabile Fixierung
• Kupferplattierung schützt Kontaktflächen
• Kompakte Abmessung 133x50x49 mm
• Bolzen M16x6" für standardisierte Befestigung

Präzise Fixierung durch verstellbare Höhe für wiederholbare Ergebnisse

Die verstellbare Höhe von 0–100 mm erlaubt exakte Positionierung von Werkstücken und reduziert Nacharbeit. Durch die konstante Klemmkraft von 1,5 kgf bleibt die Spannung auch bei wiederholten Fixiervorgängen stabil, was die Prozesssicherheit in der Produktion erhöht. Anwender profitieren von reproduzierbaren Ergebnissen ohne ständiges Nachjustieren.

Schutz der Kontaktflächen und erhöhte Lebensdauer durch Kupferplattierung

Die Kupferplattierung der Auflagefläche vermindert Verschleiß und schützt empfindliche Oberflächen vor Beschädigung. Diese Beschichtung sorgt für gleichmäßigen Druckkontakt und verlängert die Standzeit der Spannfläche, wodurch Austauschintervalle reduziert werden und Wartungsaufwand sinkt.

Kompakte Bauform ermöglicht flexible Integration in Werkzeuge und Vorrichtungen

Mit den Abmessungen von 133x50x49 mm und einem Gewicht von 2,7 kg passt die Klemme in kleine Vorrichtungen und modulare Spannsysteme. Die kompakte Größe erleichtert den Einbau in beengten Arbeitsbereichen und ermöglicht platzsparende Anordnungen ohne Einbußen bei Stabilität oder Handhabung.

Anpassbare Ausführung für unterschiedliche Anwendungsschwerpunkte

Die Ausführung wahlweise in U‑Form oder drehbar bietet Anpassungsmöglichkeiten an verschiedene Spannkonzepte. Durch die Option zur Drehbarkeit lassen sich Werkstücke in bestimmten Anwendungen schneller ausrichten, während die U‑Form bei festen Spannpunkten bessere Kraftübertragung ermöglicht.

Empfehlung: Die Klemme von Vertex überzeugt durch verstellbare Höhe und Kupferplattierung – ideal für zuverlässige Spannaufgaben in Werkstatt und Fertigung. Für technische Rückfragen oder Bestellwünsche kontaktieren Sie Metav per eMail info@metav-werkzeuge.com oder Telefon +49 2822 7131930

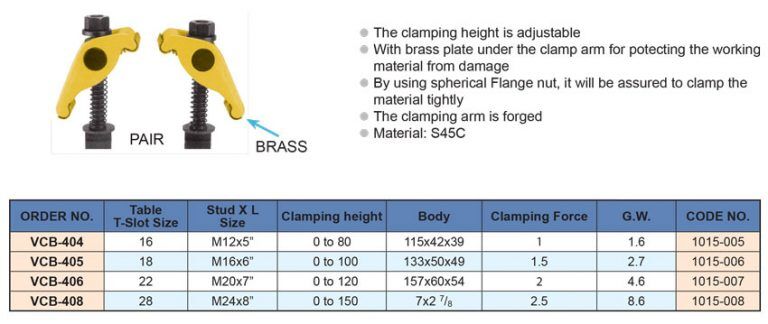

Produktmerkmale

• Artikelnummer: VCB-405
• Marke: Vertex
• Bezeichnung: Klemme
• Ausführung: wahlweise U-Form oder drehbar
• Abmessung: 133x50x49mm
• Gewicht: 2.7 kg
• Höhe: Verstellbar 0-100mm

Fakten

• Gewicht: 2.7 kg
• T-Nut: 18 mm
• Klemmkraft: 1,5 kgf
• Abmessung: 133x50x49mm
• Höhenverstellung: 0–100 mm

Besonderheiten

• mit Kupferplatter
• Bolzen: M16x6"
• Ausführung: wahlweise U-Form oder drehbar

FAQ

Wie stelle ich die Höhe ein?
Die Höhe wird über die verstellbare Mechanik der Klemme eingestellt; bei der Klemme von Vertex lässt sich der Bereich von 0 bis 100 mm stufenlos anpassen, sodass unterschiedliche Werkstückhöhen sicher fixiert werden können.

Für welche Anwendungen eignet sich die Klemme besonders?
Die Klemme eignet sich für Montage-, Prüf- und Fertigungsaufgaben, bei denen kompakte Spannmittel mit konstanter Klemmkraft benötigt werden; die Klemme von Vertex bietet durch die Kupferplattierung zusätzlichen Oberflächenschutz.

Ist die Klemme für empfindliche Oberflächen geeignet?
Ja, die mitgelieferte Kupferplattierung reduziert Oberflächenbeschädigungen und macht die Klemme zu einer guten Wahl für Bauteile mit empfindlichen Finishes.

Welche Befestigung benötigt die Klemme?
Die Klemme wird mit einem Bolzen M16x6" befestigt, was eine standardisierte Montage ermöglicht und die Integration in gängige Vorrichtungen erleichtert.

Hersteller: Vertex Machinery Works Co., Ltd.; No. 296, Sec. 1, Feng Shih Road, Fengyuan District, Taichung City 420, Taiwan
