Die Kombination aus Eckmesserkopf mit 200 mm Durchmesser, 14 Schneiden und 90° Schnittwinkel ermöglicht wirtschaftliche Planfräsungen mit hoher Oberflächengüte; zusätzlich sorgt die Kompatibilität zu XNEX 0806 Wendeplatten sowie zu Wendeplatten von SECO und WINSTAR für flexible Einsatzmöglichkeiten. Für eine reibungslose Integration empfehlen wir die direkte Beratung durch Metav Werkzeuge.

Eckmesserkopf Planmesserkopf

Eckmesserkopf als Planmesserkopf für präzise Planfräsungen und universelle Wendeplattenanwendung in Zerspanungsprozessen

• 200 mm Durchmesser für große Abtragsleistung
• 14 Schneiden für hohe Produktivität
• 90° Schnittwinkel für planparallele Oberflächen
• Kompatibel mit XNEX 0806 Wendeplatten und SECO, WINSTAR
• Torx Schlüssel T15 für sichere Befestigung

Präzision und Produktivität für Planfräsarbeiten

Der Plankopf überzeugt durch seine hohe Schneidzahl und den ausgelegten Schnittwinkel, die zusammen einen stabilen Spanfluss und gleichmäßige Belastung der Wendeplatten ermöglichen. Das Resultat ist eine konstante Oberflächengüte bei gleichzeitig hoher Abtragsleistung. Anwender profitieren von reduzierten Nebenzeiten durch schnellere Spanabfuhr und längere Standzeiten der Schneidplatten, was die Effizienz in Serienfertigung und Einzelfertigung steigert.

Zügige Montage und einfache Plattenwechsel

Die Befestigung erfolgt mit der vorhandenen Torx Schraube M4x12,5 und dem passenden Torx Schlüssel T15, wodurch ein sicherer Sitz und schnelle Wechselzyklen gewährleistet sind. Diese konstruktive Auslegung erleichtert die Montage im Maschinenkopf und reduziert Ausfallzeiten beim Werkzeugwechsel. Durch die klare Zugänglichkeit der Schrauben wird zudem eine reproduzierbare Anzugsmomentkontrolle möglich.

Vielseitigkeit und Integration in bestehende Werkzeugaufnahmen

Dank der Kompatibilität mit XNEX 0806 Wendeplatten sowie mit Wendeplatten von SECO und WINSTAR lässt sich der Fräskopf flexibel in vorhandene Werkzeugkonzepte integrieren. Ob Grob- oder Schlichtbearbeitung, der Kopf bietet Anpassungsmöglichkeiten an unterschiedliche Plattentypen und Bearbeitungsstrategien, sodass Maschinenlaufzeiten sinnvoll ausgeschöpft werden können.

Für passgenaue Leistungssteigerung empfehlen wir den Einsatz dieses Planmesserkopfs von Teknik Makina und die direkte Angebotseinholung oder technische Beratung bei Metav Werkzeuge per eMail info@metav-werkzeuge.com oder Telefon +49 2822 7131930

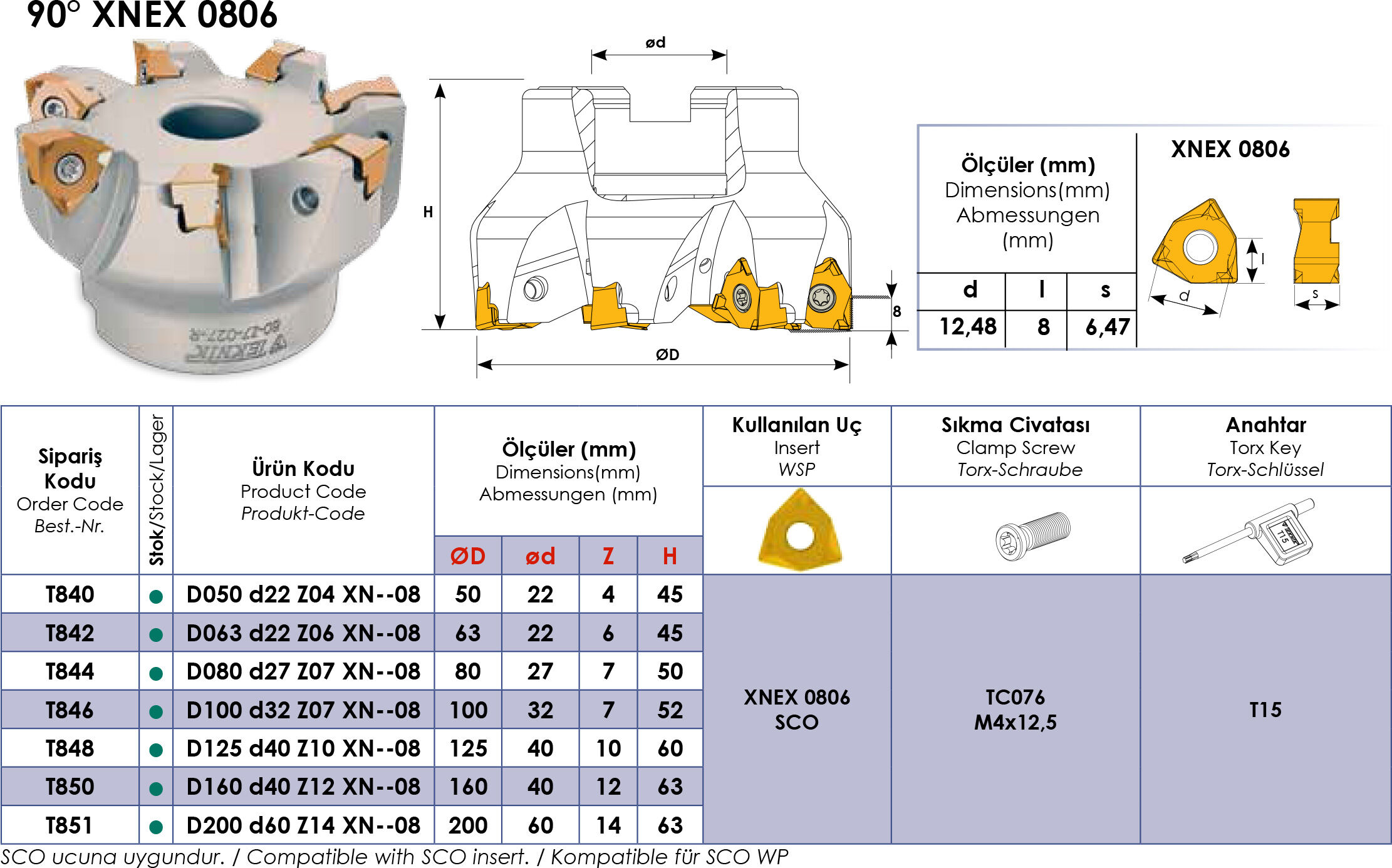

Produktmerkmale

• Bezeichnung: Eckmesserkopf für XNEX 0806 Wendeplatten
• Artikelnummer: T851TM
• Marke: Teknik Makina
• GTIN: 4061905141102

Fakten

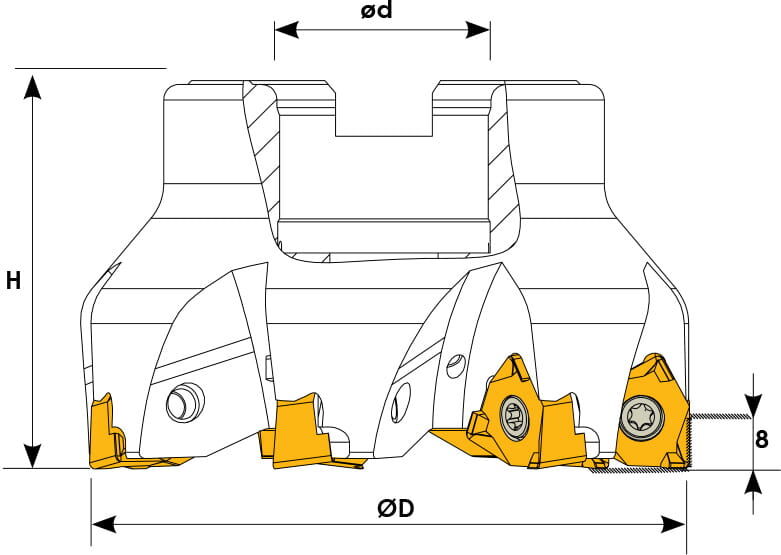

• Durchmesser: 200
• Gesamtlänge: 63
• Schneiden: 14
• Schnittwinkel: 90
• Gewicht: 6.415

Besonderheiten

• Passend für Wendeplatten: XNEX 0806
• Passend für Wendeplatten Hersteller: SECO, WINSTAR
• Torx Schlüssel: T15
• Torx Schraube: M4x12,5
• Kategorie: Planmesserkopf

FAQ

Welche Wendeplattengrößen passen für diesen Planmesserkopf?
Der Eckmesserkopf von Teknik Makina (Modell T851TM) ist für XNEX 0806 Wendeplatten ausgelegt und lässt sich zudem mit Wendeplatten von SECO und WINSTAR verwenden.

Wie viele Schneiden hat der Kopf und was bedeutet das für die Produktivität?
Mit 14 Schneiden bietet der Eckmesserkopf hoher Schneidzahl eine deutlich gesteigerte Abtragsleistung, wodurch sich die Produktivität in Mehrschicht- und Serienbearbeitung erhöht.

Welche Befestigungstechnik wird für den Plattenwechsel benötigt?
Für den sicheren Plattenwechsel sind die Torx Schraube M4x12,5 und der Torx Schlüssel T15 vorgesehen, die einen schnellen und reproduzierbaren Wechsel gewährleisten.

Für welche Anwendungen eignet sich der Fräskopf besonders?
Der Planmesserkopf eignet sich besonders für planparallele Fräsungen mit hohem Materialabtrag sowie für Kombinationen aus Schruppen und Schlichten in Stahl- und Gussbearbeitung.

Hersteller: Teknik Makina, Nolu Sokak, No 9, Selcuklu, Türkei, eMail: info@teknik-makina.com / Verantwortlich: Metav Werkzeuge GmbH; Parkring 45; 46446 Emmerich; Germany; +49 2822 7131930; eMail: info@metav-werkzeuge.com
