Planmesserkopf T800TM – Planmesserkopf für ONMU 0505 Wendeplatten

Der Planmesserkopf T800TM ist ein leistungsstarker Planmesserkopf zur Bearbeitung von Planflächen mit indexierbaren Wendeplatten und eignet sich für produktive Zerspanungsprozesse in Werkstatt und Fertigung.

• Passend für ISCAR ONMU 0505 Wendeplatten
• 125 mm Durchmesser für stabile Auflagefläche
• 10 Schneiden für hohe Zustellung und Produktivität
• Aufnahme 40 mm für sichere Spannverbindung
• Torx Schraube M5x12 und Torx Schlüssel T20

Robuste Konstruktion für konstant hohe Produktivität

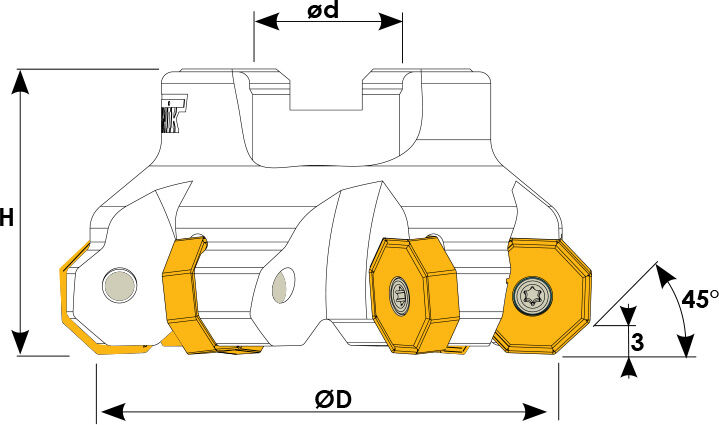

Die Konstruktion des Planmesserkopfs setzt auf Stabilität und Standzeit: Der große Durchmesser 125 mm sorgt für gleichmäßige Auflage und reduziert Vibrationen, während die 10 Schneiden eine hohe Materialabtragsrate ermöglichen. Durch diese Merkmale entstehen kürzere Bearbeitungszeiten und gleichbleibende Oberflächengüte, was die Effizienz in Serien- und Einzelteilfertigung erhöht. Die robuste Kopfgeometrie ist auf langlebigen Betrieb ausgelegt und minimiert Werkzeugwechselintervalle.

Präzise Kompatibilität mit ONMU 0505 Wendeplatten

Entwickelt für indexierbare Einsätze arbeitet der Kopf optimal mit ONMU 0505 Wendeplatten; Herstellerkompatibilität zu ISCAR ist gegeben. Der Schnittwinkel 45° sorgt für ausgewogenen Spanfluss und reduziert Schnittkräfte, was besonders bei dünnwandigen oder empfindlichen Werkstücken Vorteile bringt. Kurz: Die Kombination aus Planmesserkopf und passenden Wendeplatten ermöglicht reproduzierbare Ergebnisse und vereinfacht die Lagerhaltung durch standardisierte Plattenformate.

Einfache Montage, sichere Befestigung und wirtschaftlicher Einsatz

Für die Montage ist die Aufnahme 40 mm ausgelegt; die Befestigung erfolgt über eine Torx Schraube M5x12, die mit dem Torx Schlüssel T20 sicher angezogen wird. Die kompakte Gesamtlänge 62 mm erlaubt den Einsatz auch auf begrenztem Bauraum und sorgt für gute Zugänglichkeit am Werkzeughalter. Diese mechanische Auslegung reduziert Montagezeiten und ermöglicht schnellen Plattenwechsel, wodurch Stillstandszeiten in der Fertigung minimiert werden.

Für produktionskritische Anwendungen empfiehlt sich der Einsatz des Planmesserkopfs T800TM; technische Beratung und Bestellung über Metav Werkzeuge: info@metav-werkzeuge.com, +49 2822 7131930.

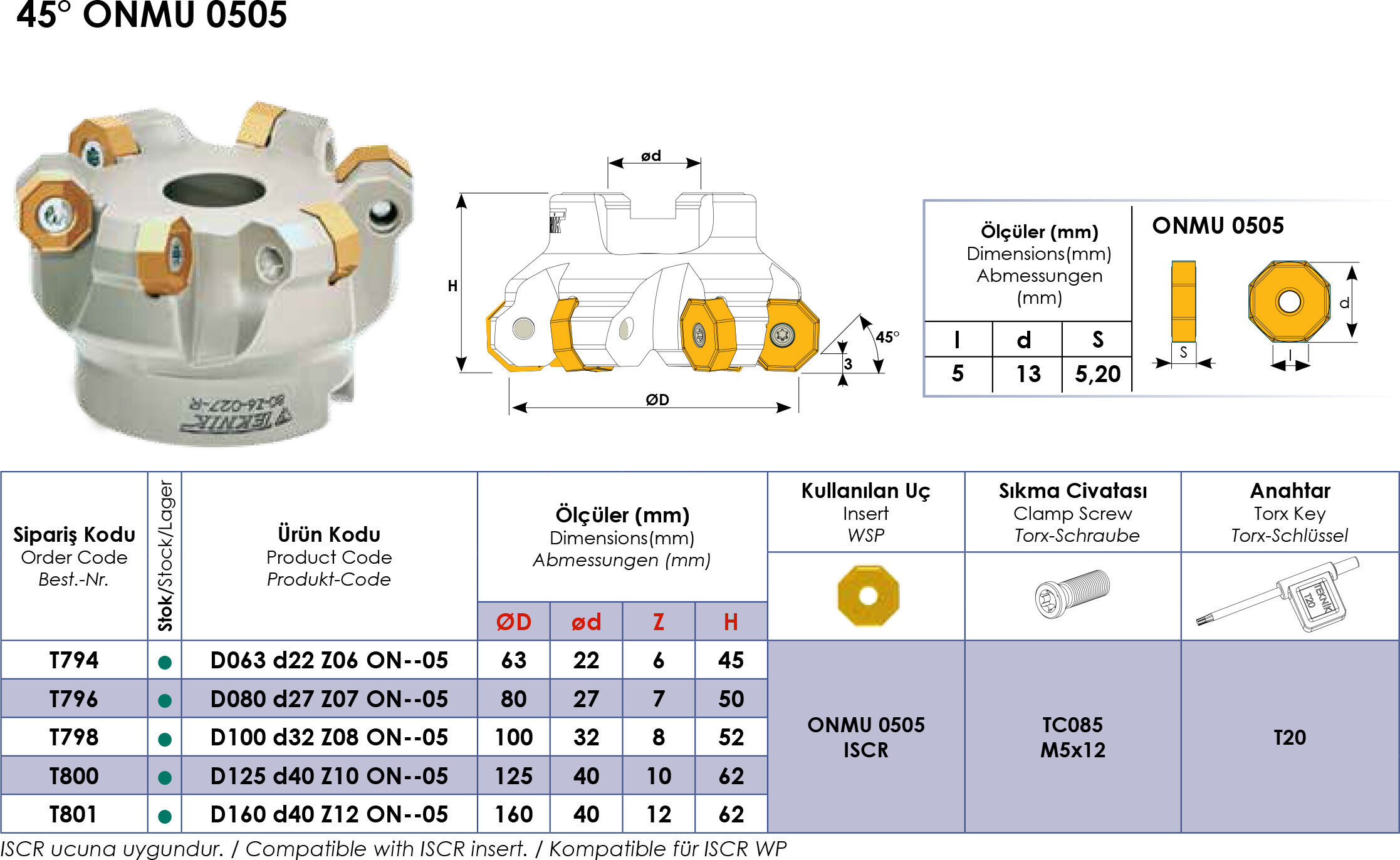

Produktmerkmale

• Artikelnummer: T800TM
• Marke: Teknik Makina
• Bezeichnung: Planmesserkopf für ONMU 0505 Wendeplatten
• Aufnahme: 40 mm
• Durchmesser: 125 mm
• Schneiden: 10
• Schnittwinkel: 45°
• Gesamtlänge: 62 mm
• Gewicht: 3.537 kg

Fakten

• Aufnahme: 40 mm
• Durchmesser: 125 mm
• Schneiden: 10
• Gesamtlänge: 62 mm
• Schnittwinkel: 45°
• Gewicht: 3.537 kg

Besonderheiten

• Torx Schraube: M5x12 (Befestigungsschraube)
• Torx Schlüssel: T20 (Schlüsselgröße)
• Passend für Wendeplattenhersteller: ISCAR (Wendeplattenhersteller)
• Für Wendeplatten: ONMU 0505 (Indexierbare Wendeplatten)

FAQ

Welche Wendeplatten passen für diesen Planmesserkopf?
Der Planmesserkopf T800TM ist für ONMU 0505 Wendeplatten ausgelegt und kompatibel mit Einsätzen des Herstellers ISCAR, was im Produktdesign berücksichtigt wurde.

Welche Spannaufnahme wird benötigt?
Für den T800TM ist eine Aufnahme mit 40 mm Durchmesser vorgesehen; diese sorgt für stabile Spannverbindung und vibrationsarmen Lauf.

Wie erfolgt die Befestigung der Wendeplatten?
Die Wendeplatten werden mit der mitgegebenen Befestigung über eine Torx Schraube M5x12 fixiert; das erforderliche Anzugmoment lässt sich mit einem Torx Schlüssel T20 sicher übertragen.

Für welche Anwendungen eignet sich der Kopf besonders?
Der Planmesserkopf T800TM eignet sich besonders für produktive Planbearbeitung mit hohen Zustellungen und gleichbleibender Oberflächengüte, etwa in Serienfertigung und Lohnzerspanung.

Wie wirkt sich der Schnittwinkel von 45° aus?
Ein Schnittwinkel von 45° reduziert Schnittkräfte und verbessert den Spanabfluss, was bei empfindlichen Werkstücken und dünnwandigen Teilen die Maßhaltigkeit unterstützt.
