80mm Planmesserkopf 45° für ISCAR Korloy LMN YG-1 ONMX 0806 Wendeplatten 6 Schneiden rechtsschneidend - Teknik Makina

Der Planmesserkopf vereint Aufnahme Ø27 mm, Durchmesser 80 mm und 6 Schneiden zu einer robusten Lösung für präzise Planbearbeitung; dank Kompatibilität mit ONMX 0806 Wendeplatten und Passgenauigkeit für Hersteller wie ISCAR, Korloy, LMN und YG-1 eignet sich das Werkzeug für den zuverlässigen Einsatz in Werkzeugmaschinen. Bestellen über Metav Werkzeuge oder Beratungsservice anfragen zur Auswahl passender Wendeplatten ist empfohlen.

Planmesserkopf von Teknik Makina — Planmesserkopf für ONMX 0806 Wendeplatten

Der Planmesserkopf ist ein Schneidkopf für Planbearbeitung mit Aufnahme Ø27 mm und 6 Schneiden, ausgelegt für sichere Befestigung und schnellen Plattenwechsel.

• Kompatibel mit ONMX 0806 Wendeplatten
• Aufnahme Ø27 mm für stabile Spannverhältnisse
• 6 Schneiden für gleichmäßigen Spanabtrag
• Torx Schraube M5x12, Torx Schlüssel T20 zur Montage

Präzise Konstruktion für gleichmäßige Planflächen

Die Konstruktion des Planmesserkopfes bietet eine stabile Aufnahme Ø27 mm, die Vibration reduziert und die Standzeit der Wendeplatten erhöht. Ein Durchmesser 80 mm sorgt für gleichmäßigen Spanabtrag über die Schnittbreite, wodurch Oberflächenqualität und Maßhaltigkeit verbessert werden. Die kompakte Gesamtlänge von 50 mm erleichtert den Einsatz in beengten Aufnahmen und trägt zur Maschinenkompatibilität bei.

Kompatibilität mit indexierbaren Wendeplatten erklärt

Dieser Schneidkopf ist auf die ONMX 0806 Indexierbare Wendeplatte abgestimmt, was bedeutet, dass standardisierte Plattenformate mit mehreren Schneidkanten verwendet werden können. Indexierbare Wendeplatten ermöglichen schnellen Wechsel der Schneidkante ohne Nachschärfen, was Rüstzeiten reduziert und die Wirtschaftlichkeit steigert. Der Planmesserkopf passt zu Wendeplattenherstellern wie ISCAR, Korloy, LMN und YG-1, sodass eine breite Auswahl an Plattentypen nutzbar ist.

Sicherer Wechsel und robuste Befestigung

Beim Wechseln der Wendeplatten wird die Torx Schraube M5x12 verwendet; dafür eignet sich der Torx Schlüssel T20. Diese Befestigungsart gewährleistet reproduzierbare Klemmkraft und einfache Handhabung bei Wartungsarbeiten. Ein klar definiertes Schraubenmaß macht das Nachziehen und die Kontrolle der Klemmung zuverlässig und reduziert ungeplante Stillstände.

Einsatzbereiche und Vorteile im Arbeitsprozess

Der Planmesserkopf ist für Planbearbeitungen konzipiert, bei denen gleichmäßige Flächen und definierte Schnitttiefen gefordert sind. Die Kombination aus 6 Schneiden und einem Schnittwinkel 45° sorgt für sauberen Spanfluss und reduziert Ausrisse an Bauteilkanten. Durch die Nutzung standardisierter ONMX 0806 Platten lässt sich das Werkzeug flexibel an unterschiedliche Werkstoff- und Schnittbedingungen anpassen.

Empfehlung: Für zuverlässige Planbearbeitung den Planmesserkopf direkt über Metav Werkzeuge bestellen und bei Bedarf die technische Beratung zur Auswahl passender ONMX 0806 Wendeplatten anfordern — eMail: info@metav-werkzeuge.com, Telefon: +49 2822 7131930

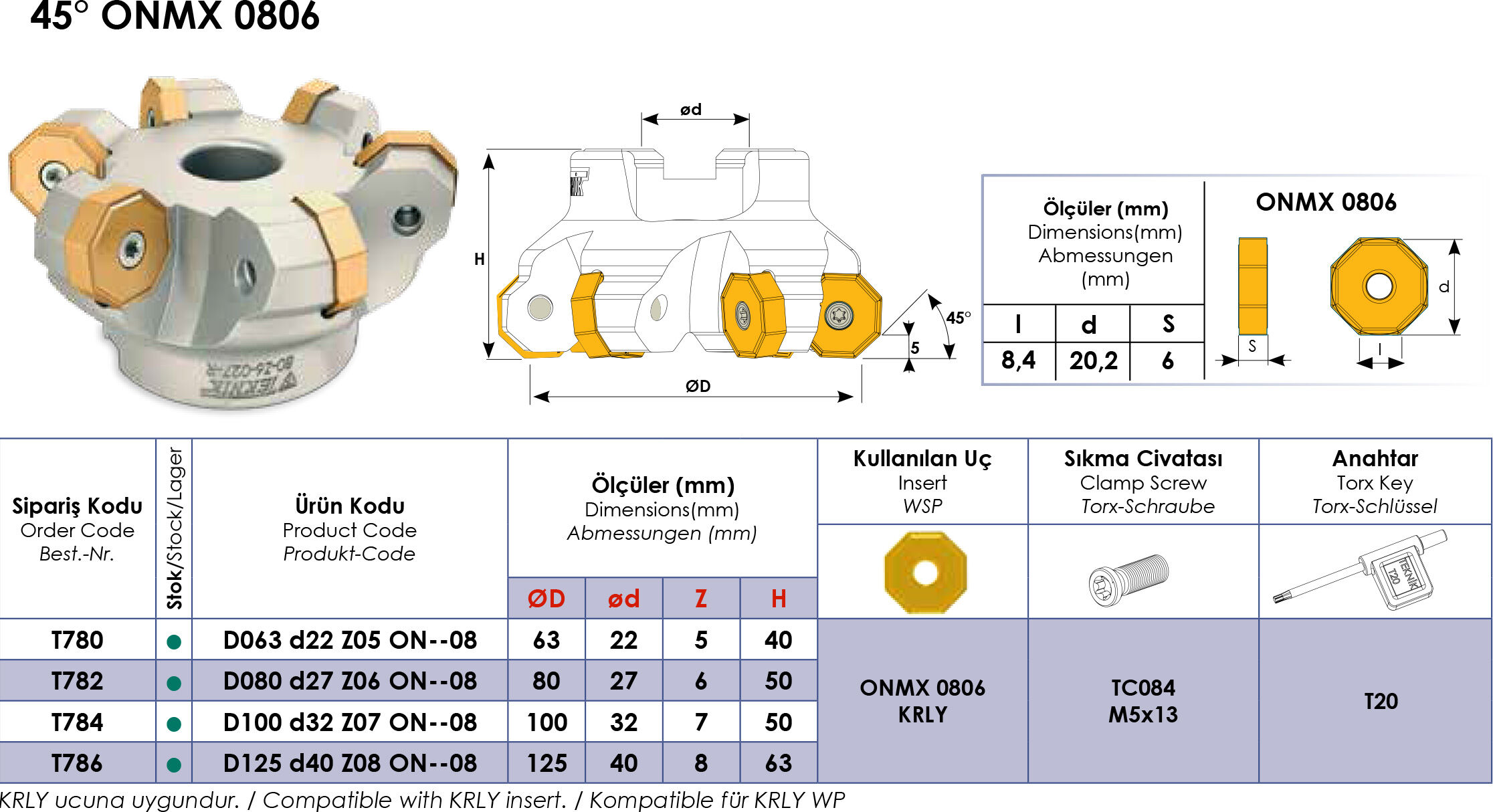

Produktmerkmale

• Artikelnummer: T782TM
• Marke: Teknik Makina
• Bezeichnung: Planmesserkopf für ONMX 0806 Wendeplatten

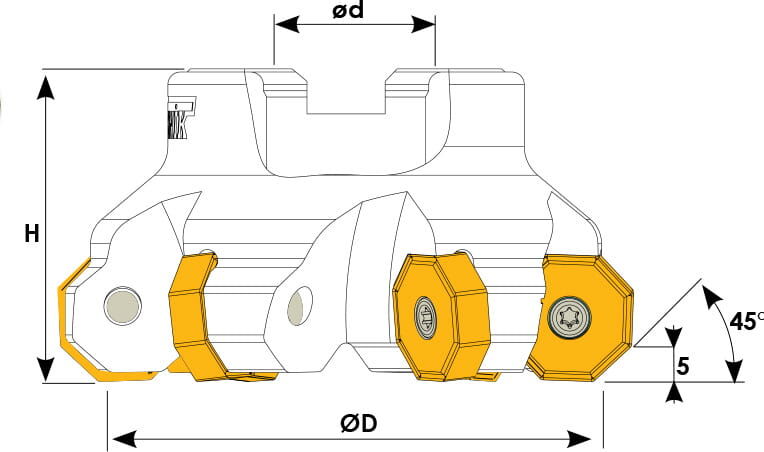

Daten

• Aufnahme: 27 mm
• Durchmesser: 80 mm
• Schneiden: 6
• Schnittwinkel: 45°
• Gesamtlänge: 50 mm
• Gewicht: 0.532 kg

Besonderheiten

• Passend für Wendeplattenhersteller: ISCAR — Hartmetallplatten Hersteller
• Passend für Wendeplattenhersteller: Korloy — Hartmetallplatten Hersteller
• Passend für Wendeplattenhersteller: LMN — Hartmetallplatten Hersteller
• Passend für Wendeplattenhersteller: YG-1 — Hartmetallplatten Hersteller
• Wendeplatte: ONMX 0806 — indexierbare Wendeplatte, wechselbare Schneideinsätze
• Torx Schraube: M5x12
• Torx Schlüssel: T20

FAQ

Was bedeutet ONMX 0806 und warum ist das wichtig?
ONMX 0806 bezeichnet das Plattenformat der indexierbaren Wendeplatte; der Planmesserkopf von Teknik Makina ist speziell für ONMX 0806 ausgelegt, dadurch ist ein sicherer Sitz und einfacher Plattenwechsel gewährleistet.

Welche Befestigung wird für den Plattenwechsel genutzt?
Für den Wechsel wird eine Torx Schraube M5x12 verwendet; der Einsatz erfolgt mit einem Torx Schlüssel T20, wie beim Planmesserkopf T782TM dokumentiert.

Eignet sich der Schneidkopf für beengte Aufnahmen?
Ja, die kompakte Gesamtlänge von 50 mm und die Aufnahme Ø27 mm machen den Planmesserkopf geeignet für Anwendungen mit begrenztem Bauraum.

Welche Vorteile bieten die 6 Schneiden?
Sechs Schneiden sorgen für gleichmäßigen Spanabtrag und gleichbleibende Oberflächenqualität; das reduziert Nacharbeit und erhöht die Produktivität beim Einsatz des Planmesserkopfes.

Wo kann technische Beratung zur Plattenauswahl eingeholt werden?
Technische Beratung ist über Metav Werkzeuge verfügbar; viele Kunden kombinieren den Planmesserkopf mit ONMX 0806 Platten der Hersteller ISCAR, Korloy, LMN oder YG-1 für optimale Ergebnisse.
