Präzise Schneidleistung und klare Kompatibilität zeichnen diesen Eckmesserkopf aus: Die Kombination aus 63 mm Durchmesser, 6 Schneiden und 90° Schnittwinkel gewährleistet wirtschaftliche Planbearbeitung, wobei die Eignung für WNGX 0806 Wendeplatten von Korloy einen schnellen Werkzeugwechsel ermöglicht. Bestellbar direkt über Metav Werkzeuge; bei Bedarf steht die Fachberatung per eMail oder Telefon zur Verfügung.

Eckmesserkopf — Planmesserkopf von Teknik Makina

Der Eckmesserkopf für WNGX 0806 Wendeplatten ermöglicht präzise Planbearbeitung und einfache Bestückung mit korrespondierenden Wendeschneidplatten.

• Kompatibel mit WNGX 0806 Wendeplatten
• 63 mm Durchmesser für gleichmäßige Schnitttiefe
• 6 Schneiden für hohe Materialabtragrate
• 90° Schnittwinkel für exakte Planflächen
• Torx Schraube M5x12, Torx Schlüssel T20

Präzision bei Planbearbeitung mit minimalem Aufwand

Der Planmesserkopf bietet mit 63 mm Durchmesser und 6 Schneiden eine ausgewogene Kombination aus Stabilität und Produktivität. Durch die hohe Schneidenanzahl verteilt sich die Schnittbelastung, was die Standzeit der Wendeschneidplatten erhöht und die Stillstandszeit reduziert. Anwender profitieren von einer gleichmäßigen Schnitttiefe und reduzierten Nachbearbeitungsaufwänden. Die geometrische Auslegung des Kopfes sorgt für ruhigen Lauf und gleichmäßigen Spanfluss, was gerade bei Serienfertigung die Prozesssicherheit verbessert.

Sichere Bestückung und einfache Montage

Die Befestigung der Wendeschneidplatten erfolgt mit der Torx Schraube M5x12; zum Anzug wird der Torx Schlüssel T20 empfohlen. Dieses Befestigungssystem gewährleistet sicheren Sitz der Platten bei hohen Schnittkräften und erlaubt einen schnellen Plattenwechsel ohne Spezialwerkzeug. Durch die standardisierte Torx-Schnittstelle wird ein reproduzierbares Anzugsdrehmoment sichergestellt, wodurch Fehlerquellen bei der Montage minimiert werden.

Kompatibilität und wirtschaftlicher Einsatz

Das Werkzeug ist speziell auf WNGX 0806 Wendeplatten ausgelegt und eignet sich für Wendeschneidplatten des Herstellers Korloy, sodass gängige Lagerbestände direkt genutzt werden können. Die Kombination aus 90° Schnittwinkel und robuster Bauweise macht den Kopf ideal für ebene Planflächen und Flächenvorbereitungen in Stahl- und Gusswerkstoffen. Anwender erzielen aufgrund der optimierten Schneidengeometrie eine hohe Oberflächenqualität bei gleichzeitig stabilem Materialabtrag.

Materialeigenschaften und Fertigungsnutzen

Die konstruktive Auslegung des Messerkopfs fokussiert auf geringe Schwingneigung und optimale Kraftübertragung. Daraus resultiert eine verbesserte Plattenstandzeit und reduzierte Rüstzeiten, was die Wirtschaftlichkeit pro Bearbeitungsteil erhöht. Technische Faktoren wie Durchmesser, Schneidenzahl und Schnittwinkel sind so aufeinander abgestimmt, dass sich die Einsatzkosten über die Lebensdauer des Werkzeugs verringern.

Sichern Sie sich den Eckmesserkopf von Teknik Makina für Ihre Planbearbeitung und nutzen Sie die kompetente Versorgung durch Metav Werkzeuge; bei technischen Fragen erreichen Sie uns per eMail info@metav-werkzeuge.com oder Telefon +49 2822 7131930.

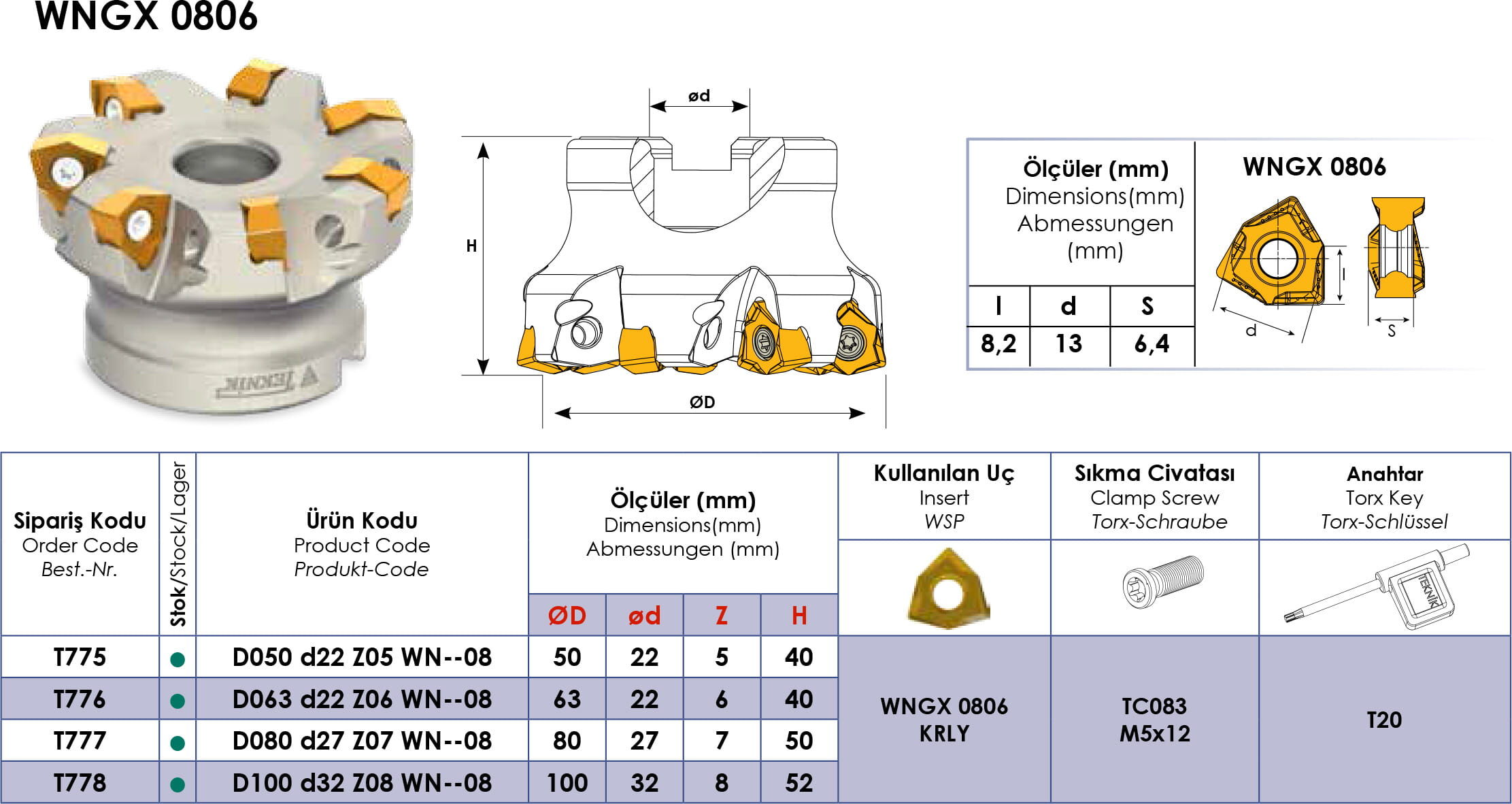

Produktmerkmale

• Bezeichnung: Eckmesserkopf für WNGX 0806 Wendeplatten
• SKU: T776TM
• Hersteller: Teknik Makina

Fakten

• Durchmesser: 63 mm
• Gesamtlänge: 40 mm
• Aufnahme: 22 mm
• Schneiden: 6
• Schnittwinkel: 90°
• Gewicht: 0.47 kg

Besonderheiten

• Wendeplatten: WNGX 0806
• Passend für Wendeplatten Hersteller: Korloy
• Torx Schlüssel: T20 (zum Anzug der Schrauben)
• Torx Schraube: M5x12

FAQ

Welche Wendeplatten passen für diesen Planmesserkopf?
Der Eckmesserkopf von Teknik Makina (Planmesserkopf, SKU T776TM) ist für WNGX 0806 Wendeplatten ausgelegt und eignet sich insbesondere für Wendeschneidplatten des Herstellers Korloy.

Wie werden die Wendeplatten am Kopf befestigt?
Die Wendeplatten werden mit einer Torx Schraube M5x12 befestigt; zum sicheren Anziehen ist der Torx Schlüssel T20 vorgesehen, wodurch ein reproduzierbares Anzugsdrehmoment erreicht wird.

Für welche Einsatzfälle ist der Kopf besonders geeignet?
Der Planmesserkopf eignet sich für ebene Planflächen und Flächenvorbereitung in Stahl- und Gusswerkstoffen, wo gleichmäßiger Spanabtrag und hohe Oberflächenqualität gefragt sind.

Welche Vorteile ergeben sich aus den 6 Schneiden und dem 90° Schnittwinkel?
Die 6 Schneiden verteilen die Schnittkräfte und erhöhen die Standzeit der Wendeschneidplatten, während der 90° Schnittwinkel exakte Planflächen mit geringem Nacharbeitaufwand ermöglicht.

Gibt es Angaben zur Innenkühlung bei diesem Modell?
Für dieses Modell liegen keine Angaben zu einer Innenkühlung vor; die Produktdaten beschreiben primär die mechanische Auslegung und die Kompatibilität zu WNGX 0806 Wendeplatten.

Hersteller: Teknik Makina, Nolu Sokak, No 9, Selcuklu, Türkei, eMail: info@teknik-makina.com / Verantwortlich: Metav Werkzeuge GmbH; Parkring 45; 46446 Emmerich; Germany; +49 2822 7131930; eMail: info@metav-werkzeuge.com
