50mm Eckmesserkopf 90° für SECO LOEX 1207 Wendeplatten rechtsschneidend 5 Schneiden - Teknik Makina

Eckmesserkopf – Drehkopf für SECO LOEX 1207 Wendeplatten (Teknik Makina)

Der Eckmesserkopf ist ein 90° Schneidkopf zur Aufnahme von LOEX 1207 Wendeplatten und wurde für präzise Eckbearbeitung und stabile Montage in der Zerspanungstechnik entwickelt

• Kompatibel mit SECO LOEX 1207 Wendeplatten
• 90° Schnittwinkel für exakte Eckgeometrien
• Aufnahme 22 mm für vibrationsarme Verbindung

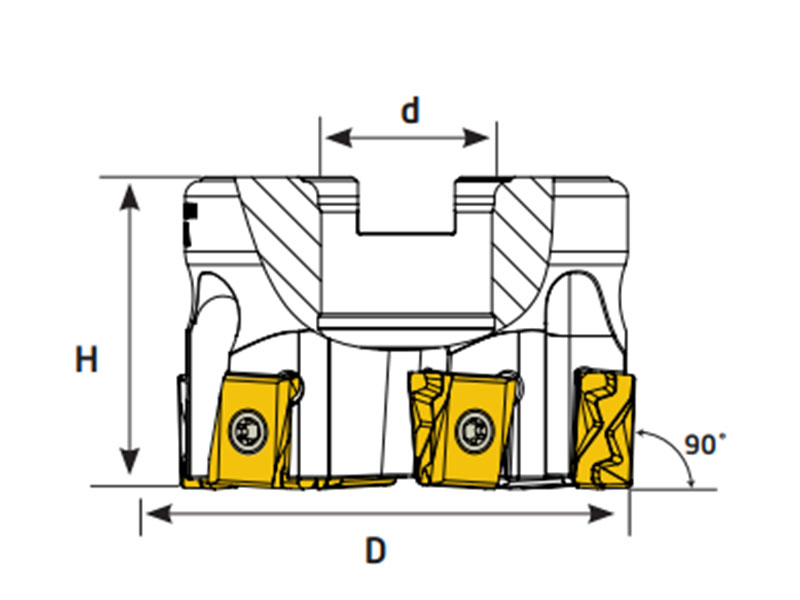

• Durchmesser 50 mm und Gesamthöhe 40 mm
• Torx Schraube M4x10, Torx Schlüssel T15 für sichere Befestigung

Höchste Präzision bei Eckbearbeitung sichern

Der Eckkopf bietet durch die direkte Auslegung für LOEX 1207 Wendeplatten eine reproduzierbare Schneidlage und sorgt so für gleichbleibende Maßhaltigkeit. Die Aufnahme 22 mm reduziert Lagerwege und minimiert Schwingungen, was vor allem bei anspruchsvollen Stahlbearbeitungen zu besseren Oberflächen und längeren Standzeiten führt. Dank der 90° Geometrie lassen sich Ecken und Konturen zuverlässig in einem Arbeitsgang fertigen

Robuste Montage und sichere Verbindung

Die Konstruktion legt Wert auf Stabilität: Der Kopfaufbau mit Durchmesser 50 mm und einer Gesamthöhe von 40 mm schafft eine verwindungssteife Basis für die 5 Schneiden der eingesetzten Wendeplatten. Die Befestigung erfolgt über eine definierte Torx-Schnittstelle; die erforderliche Torx Schraube M4x10 und der passende Torx Schlüssel T15 gewährleisten ein reproduzierbares Anzugsmoment und einfache Wiederholbarkeit beim Werkzeugwechsel

Planungssicherheit und Einsatzvorteile in der Fertigung

Dieser Schneidkopf ist auf die Anforderungen der anspruchsvollen Stahlbearbeitung ausgelegt und eignet sich besonders für Anwender, die auf Kompatibilität mit dem Wendeplatten-System von SECO setzen. Die kompakte Bauform erleichtert die Integration in bestehende Werkzeughalter, die definierte Schnittwinkelgeometrie reduziert Einrichtzeiten und unterstützt eine gleichmäßige Fertigungsqualität. Bei technischen Fragen hilft Metav Werkzeuge mit Produktinformationen und Verfügbarkeitsprüfungen

Empfehlung: Für zuverlässige 90°-Drehbearbeitung den Eckmesserkopf von Teknik Makina über Metav Werkzeuge anfragen; technische Beratung per eMail info@metav-werkzeuge.com oder Telefon +49 2822 7131930 sichern

Produktmerkmale

• Artikelnummer: T586TM
• Bezeichnung: Eckmesserkopf für 90⁰ LOEX 1207 Wendeplatten
• Marke: Teknik Makina

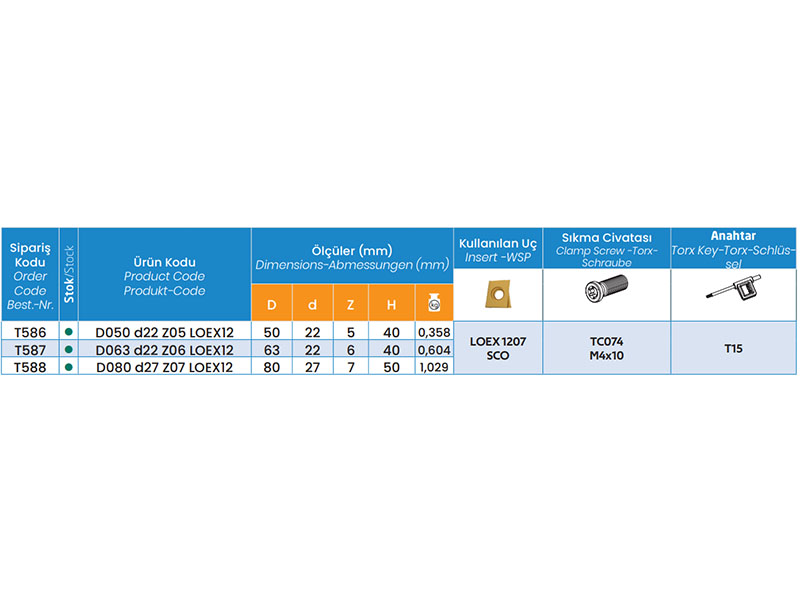

Fakten

• Aufnahme Ø: 22 mm
• Durchmesser: 50 mm
• Gesamthöhe: 40 mm
• Schnittwinkel: 90°
• Schneiden: 5
• Gewicht: 0.36 kg

Besonderheiten

• Kompatibilität: SECO (Wendeplatten-Hersteller)
• Wendeplatten-Typ: LOEX 1207
• Torx Schraube: M4x10 (Befestigungsschraube)
• Torx Schlüssel: T15 (empfohlenes Werkzeug)

FAQ

Welche Wendeplatten passen auf den Eckmesserkopf?
Der Eckmesserkopf ist ausgelegt für LOEX 1207 Wendeplatten und kompatibel mit Systemen des Herstellers SECO; dadurch lässt sich ein etabliertes Plattensortiment direkt verwenden.

Welche Aufnahme wird für die Montage benötigt?
Für die Montage ist eine Aufnahme mit 22 mm Schaftdurchmesser vorgesehen; die definierte Schnittstelle sorgt für stabile Verbindung und reduzierte Schwingungen.

Wie wird die Wendeplatte befestigt?
Die Befestigung erfolgt über eine Torx Schraube M4x10; zum Anziehen und Lösen wird ein Torx Schlüssel T15 empfohlen, um reproduzierbare Anzugsmomente zu gewährleisten.

Für welche Materialien ist der Schneidkopf geeignet?
Der Eckmesserkopf wurde für hochklassige Stahlbearbeitung entwickelt und eignet sich insbesondere dort, wo stabile Schneidbedingungen und präzise Eckgeometrien gefordert sind.

Welche Vorteile bietet die 90° Geometrie?
Die 90° Geometrie ermöglicht exakte Eckbearbeitung in einem Arbeitsgang, reduziert Nacharbeit und verbessert die Maßhaltigkeit bei konturintensiven Bauteilen.
