50mm Eckmesserkopf 90° für ISCAR ANKX 125 Wendeplatten rechtsschneidend 5 Schneiden - Teknik Makina

Eckmesserkopf für ANKX 1205 Wendeplatten

Der Eckmesserkopf ist für präzise 90°-Bearbeitung konzipiert und passt auf Aufnahme 22 mm für den Einsatz mit ANKX 125 Wendeplatten von ISCAR.

• Passend für ISCAR ANKX 125 Wendeplatten
• Aufnahme 22 mm für stabile Spannverhältnisse
• Durchmesser 50 mm für erhöhte Steifigkeit
• 5 Schneiden für gleichmäßige Spanabfuhr
• Schnittwinkel 90° für rechtwinklige Einstiche

Der Eckmesserkopf vereint robuste Konstruktion und direkte Kompatibilität: Besonders die Eignung für ISCAR-Wendeplatten (ANKX 125) macht das Werkzeug sofort einsetzbar in vorhandenen Plattensystemen. Die Aufnahme mit 22 mm sorgt für hohe Steifigkeit und damit für reproduzierbare Schnittbilder. Dank fünf Schneiden werden Späne zuverlässig verteilt, was die Standzeit der Platten positiv beeinflusst. Bestellbar direkt über Metav Werkzeuge; bei Rückfragen berät das Team gern persönlich.

Hohe Prozesssicherheit durch stabile Aufnahme und Geometrie

Die Kombination aus Aufnahme 22 mm und einem Durchmesser von 50 mm reduziert Vibrationen bei Wechseloperationen und verbessert die Oberflächenqualität. Die konstruktive Auslegung mit fünf Schneiden ermöglicht eine gleichmäßige Spanbildung und hilft, Schnittkräfte zu verteilen. Dadurch sinkt das Risiko von Plattenbruch und Nacharbeiten. Anwender profitieren von konstanten Ergebnissen bei Wiederholaufgaben und können Bearbeitungszyklen wirtschaftlicher planen.

Direkte Kompatibilität mit ISCAR ANKX 125 und einfache Integration

Dieses Werkzeug ist speziell geeignet für ISCAR-Wendeplatten der Größe ANKX 125, was den Umrüstaufwand in Werkstätten minimiert. Die Anpassung an gängige Plattensysteme erleichtert die Lagerhaltung und verringert Stillstandszeiten beim Plattenwechsel. Anwender, die bereits mit ANKX-Systemen arbeiten, finden hier eine sofort nutzbare Lösung, die vorhandene Bestückungen nutzt und gleichzeitig die Prozessstabilität erhöht.

Montage, Fixierung und Bedienkomfort

Die Befestigung erfolgt mit der mitgelieferten Torx Schraube M4x10; zum Anzug wird ein Torx Schlüssel T15 verwendet. Diese Kombination gewährleistet eine sichere Plattenfixierung und schnellen Wechsel im Produktionsalltag. Die kompakte Gesamtlänge von 45 mm erlaubt flexible Einbaulagen, und der rechtwinklige Schnittwinkel von 90° erleichtert präzise Einstiche und Konturen bei unempfindlichen wie auch anspruchsvolleren Werkstoffen.

Für zuverlässige Zerspanungslösungen empfehlen wir den Einsatz des Eckmesserkopfs über Metav Werkzeuge; bei technischer Klärung steht Metav gern per eMail info@metav-werkzeuge.com oder Telefon +49 2822 7131930 zur Verfügung.

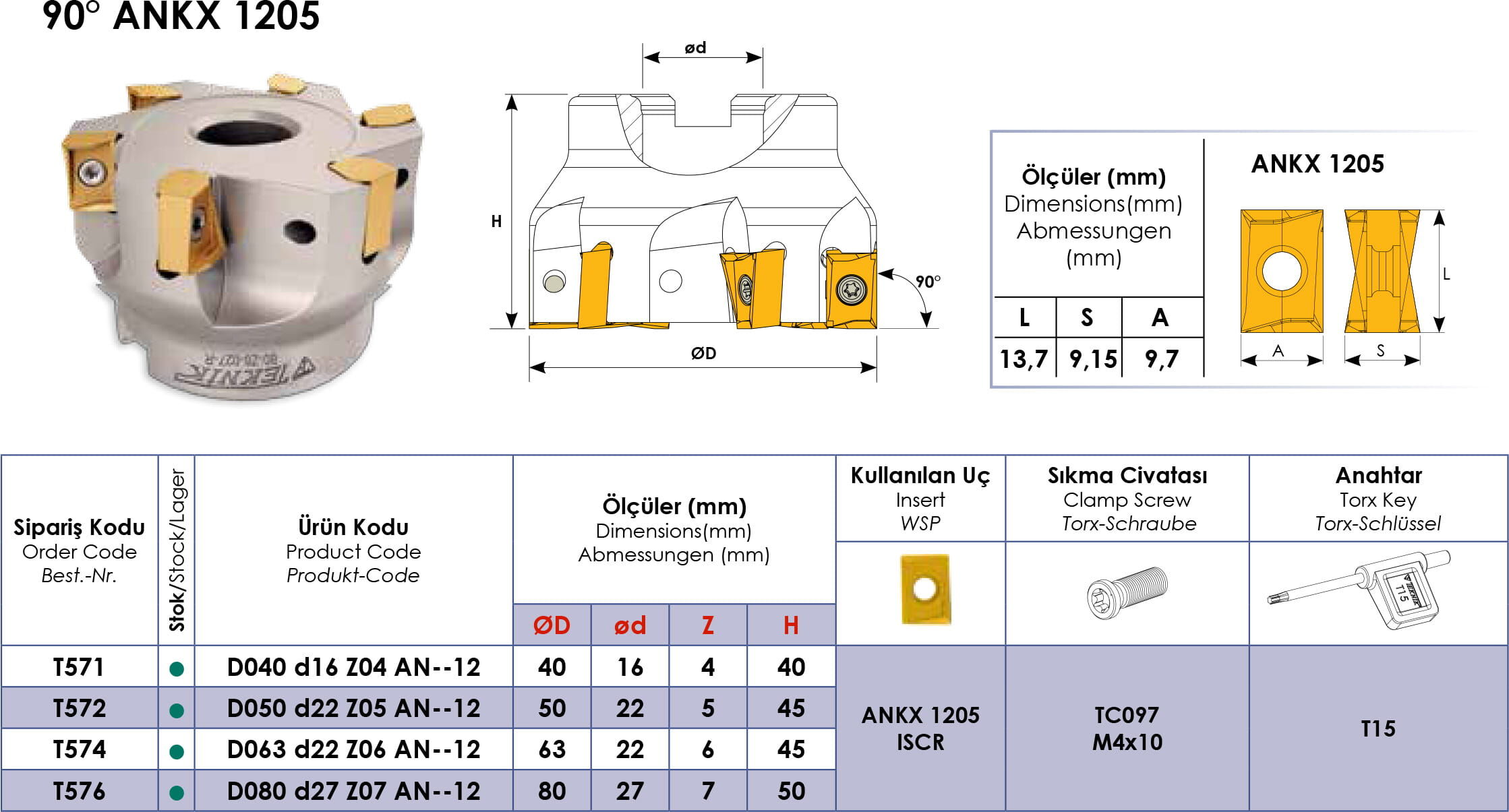

Produktmerkmale

• Artikelnummer: T572TM
• Bezeichnung: Eckmesserkopf für ANKX 1205 Wendeplatten
• Hersteller: Teknik Makina

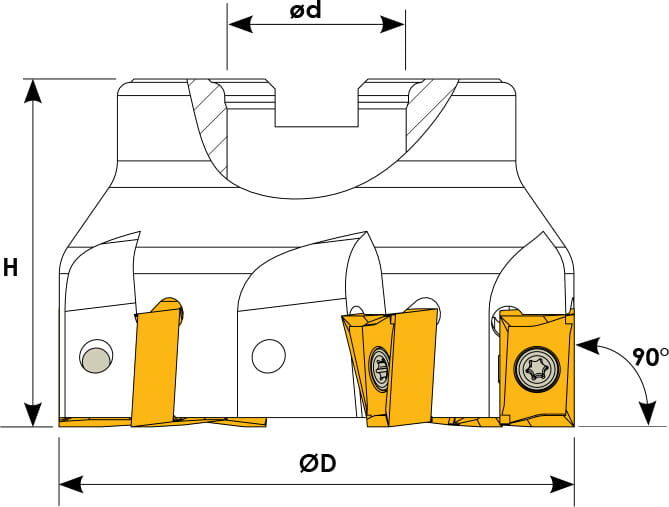

Daten

• Aufnahme: 22 mm
• Durchmesser: 50 mm
• Schneiden: 5
• Gesamtlänge: 45 mm
• Schnittwinkel: 90°

Besonderheiten

• Torx Schraube: M4x10 (Befestigung)
• Torx Schlüssel: T15 (zum Anziehen)
• Passend für Wendeplattenhersteller: ISCAR (Kompatibilität)
• Für Wendeplatten: ANKX 125 (Plattentyp)

FAQ

Welche Wendeplatten passen für diesen Eckmesserkopf?
Der Eckmesserkopf von Teknik Makina ist auf ANKX 125 Wendeplatten ausgelegt und eignet sich insbesondere für Platten des Herstellers ISCAR; dadurch ist ein direkter Plug-and-Play-Einsatz in bestehenden Systemen möglich.

Welche Aufnahmegröße hat das Werkzeug?
Die Aufnahme beträgt 22 mm, was eine stabile Verbindung zur Werkzeugaufnahme sicherstellt und Vibrationen reduziert.

Wie viele Schneiden hat der Schneidkopf und welchen Vorteil bietet das?
Der Schneidkopf verfügt über 5 Schneiden, was zu gleichmäßiger Spanabfuhr und verteilter Schnittbelastung führt; das erhöht die Standzeit der Wendeplatten.

Welche Befestigungstechnik wird verwendet?
Die Wendeplatte wird mit einer Torx Schraube M4x10 fixiert; zum Anziehen ist ein Torx Schlüssel T15 vorgesehen, was schnellen Plattenwechsel erlaubt.

Ist der Eckmesserkopf für Rechtwinklige Einstiche geeignet?
Ja, mit einem Schnittwinkel von 90° ist der Eckmesserkopf speziell für rechtwinklige Einstiche und konturgenaue Bearbeitungen ausgelegt.

Hersteller: Teknik Makina, Nolu Sokak, No 9, Selcuklu, Türkei, eMail: info@teknik-makina.com / Verantwortlich: Metav Werkzeuge GmbH; Parkring 45; 46446 Emmerich; Germany; +49 2822 7131930; eMail: info@metav-werkzeuge.com
