Kombinieren Sie den 80 mm Durchmesser, die 7 Schneiden und die Kompatibilität mit BDMT 1704 Wendeplatten von Kyocera für präzise Planfräsungen – bei Fragen zur Anwendung hilft die Beratung von Metav Werkzeuge gern weiter

Eckmesserkopf »T540TM« von Teknik Makina

Der Eckmesserkopf T540TM ist ein robustes Planfräswerkzeug für die Aufnahme von BDMT 1704 Wendeplatten und eignet sich für universelle Fräsaufgaben in der Serien- und Einzelteilfertigung

• Eckmesserkopf »T540TM« 80 mm Durchmesser
• 7 Schneiden für hohe Vorschubleistungen
• 90° Schnittwinkel für präzise Eckbearbeitung
• Passend für BDMT 1704 Wendeplatten von Kyocera
• Torx Schraube M4x10 mit Torx Schlüssel T15 montierbar

Hohe Zerspanleistung durch optimierte Schneidengeometrie

Die Kombination aus 7 Schneiden und einem 90° Schnittwinkel sorgt für gleichmäßige Spanbildung und hohe Vorschubraten. Dieses Design reduziert Schnittkräfte und ermöglicht stabilere Schnittbedingungen bei Plan‑ und Eckfräsungen. Für Anwender bedeutet das geringere Rüstzeiten und höhere Produktivität bei wiederkehrenden Bearbeitungsaufgaben, weil die Schneidpositionen gleichmäßig belastet werden und die Standzeit der Wendeplatten optimiert wird.

Robuste Aufnahme und einfache Montage

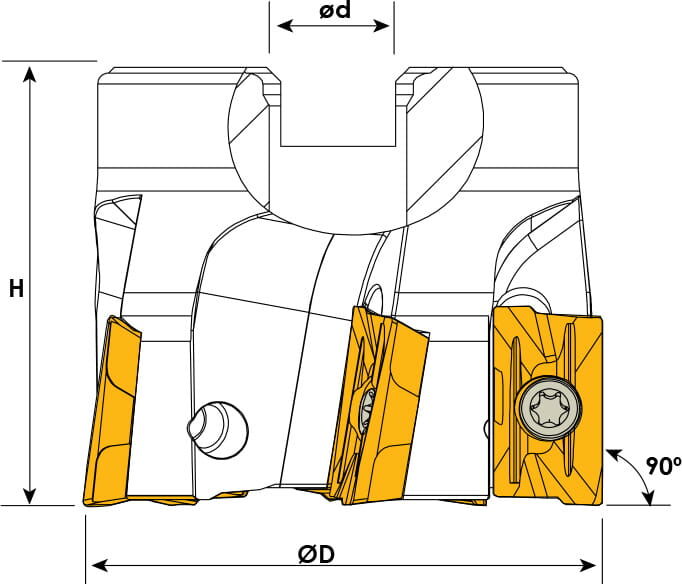

Die Aufnahme mit einem Außenmaß von 80 mm und einer Aufnahmetiefe von 27 mm bietet stabile Führung und reduzierte Schwingungsneigung. Die Wendeplatten werden mit der Torx Schraube M4x10 befestigt; zum Anziehen wird der Torx Schlüssel T15 eingesetzt. Diese standardisierte Verschraubung ermöglicht schnelle Wechselzyklen und sichere Wiederholgenauigkeit beim Wechsel von Wendeplatten.

Kompatibilität und Einsatzmöglichkeiten klar definiert

Dieser Fräskopf wurde für BDMT 1704 Wendeplatten ausgelegt und ist kompatibel mit Wechselplatten des Herstellers Kyocera, was die Auswahl an Schneidenqualitäten und Beschichtungen erweitert. Dank dieser Kompatibilität können Schneidstoff und Beschichtung an das Werkstückmaterial angepasst werden, etwa für Stahl, Edelstahl oder Guss, und so Bearbeitungsqualität und Werkzeugkosten gezielt optimiert werden.

Materialwahl und Fertigungsqualität für dauerhafte Präzision

Die Fertigung des Kopfs legt Wert auf Maßhaltigkeit und Oberflächenqualität, wodurch die Schnittführung und die Kegeligkeit an der Befestigungsstelle verbessert werden. Durch diese Präzision wird der Rundlauf der Wendeplatte minimiert, was zu konstanteren Oberflächen und geringerer Nacharbeit führt. Metav Werkzeuge bietet dazu passende Beratung und schnelle Lieferung aus dem Lager in Emmerich, damit Produktionszyklen planbar bleiben.

Empfehlung: Für zuverlässige Planfräsungen die Lösung von Teknik Makina – Eckmesserkopf T540TM direkt über Metav Werkzeuge anfragen, eMail: info@metav-werkzeuge.com

Produktmerkmale

• Artikelnummer: T540TM
• Marke: Teknik Makina
• Bezeichnung: Eckmesserkopf für BDMT 1704 Wendeplatten
• GTIN: 4061905141683

Daten

• Durchmesser: 80 mm
• Gesamtlänge: 50 mm
• Aufnahme Durchmesser: 27 mm
• Schneiden: 7
• Schnittwinkel: 90°
• Gewicht: 1.165 kg

Besonderheiten

• Passend für Wendeplatten: BDMT 1704
• Passend für Wendeplatten Hersteller: Kyocera
• Torx Schraube: M4x10 (Befestigung der Wendeplatten)
• Torx Schlüssel: T15 (Werkzeug für Montage)

FAQ

Welche Wendeplatten passen auf diesen Eckmesserkopf?
Der Eckmesserkopf T540TM ist ausgelegt für BDMT 1704 Wendeplatten und geeignet für Plattenvarianten von Kyocera, wodurch flexible Auswahl an Beschichtungen und Schneidstoffen möglich ist.

Wie wird die Wendeplatte am Werkzeug befestigt?
Die Wendeplatten werden mit einer Torx Schraube M4x10 fixiert; zum Anziehen und Lösen wird der Torx Schlüssel T15 verwendet, was schnellen und sicheren Plattenwechsel erlaubt.

Für welche Anwendungen ist der T540TM besonders geeignet?
Der Eckmesserkopf T540TM eignet sich für Plan‑ und Eckfräsungen mit hohem Vorschub, besonders dort, wo konstante Oberflächenqualität und lange Standzeiten der Wendeplatten gefordert sind.

Welche Vorteile bietet die Anzahl der Schneiden?
Mit 7 Schneiden verteilt sich die Belastung gleichmäßig, was die Standzeit der Wendeplatten erhöht und die Produktivität beim Schruppen und Schlichten steigert.

Lieferung und Beratung bei Metav Werkzeuge möglich?
Ja, Metav Werkzeuge bietet Beratung zur Anwendung und schnelle Lieferung aus Emmerich; für technische Fragen steht die eMail info@metav-werkzeuge.com zur Verfügung.
