40mm Eckmesserkopf 90° für Kyocera BDMT 11T3 Wendeplatten rechtsschneidend 5 Schneiden - Teknik Makina

Eckmesserkopf 90° für Wendeplatten Kyocera BDMT 11T3

Der Eckmesserkopf 90° ist ein kompakter Schneidkopf für präzise Eckbearbeitung und die spanende Anwendung mit BDMT 11T3 Wendeplatten.

• 90° Schnittwinkel für präzise Eckbearbeitung
• Aufnahme Ø 16 mm für sichere Spannaufnahme
• Durchmesser 40 mm für kompakte Einspanntiefe
• Fünf Schneiden für wirtschaftliche Spanabnahme
• Passend für Kyocera BDMT 11T3 Wendeplatten

Effizienz und Präzision in einer Aufspannung

Der Eckmesserkopf vereint sparsame Arbeitsweise und hohe Wiederholgenauigkeit: Der 90° Schnittwinkel sorgt für exakte Außenecken, während die fünf Schneiden eine längere Standzeit und reduzierte Stillstandszeiten ermöglichen. Dank kompakter Abmessungen bleibt die Maschine stabil im Schnitt, was insbesondere bei vielschichtigen Serienbearbeitungen zu messbaren Produktivitätsgewinnen führt. Passend für Kyocera BDMT 11T3 (Wendeplattenformat), bietet das System einen klaren Vorteil bei der Wahl kompatibler Platten.

Konstruktion für dauerhafte Standzeiten

Die Bauform mit Durchmesser 40 mm und Gesamtlänge 40 mm reduziert Hebelkräfte und erhöht die Stabilität im Eingriff. Die Aufnahme mit Ø 16 mm gewährleistet eine feste Klemmung und minimiert Schwingungen. Durch die Verwendung einer einzelnen Torx Schraube: M2,5x5,5 und den passenden Torx Schlüssel: T8 ist die Wendeplattenbefestigung servicefreundlich und schnell durchführbar; das vereinfacht Wechselprozesse und senkt Rüstzeiten.

Einsatzbereiche und Kompatibilität nutzen

Der Schneidkopf eignet sich für die präzise Eckbearbeitung an Drehmaschinen, wenn ein klar definierter 90°-Anstellwinkel gefordert ist. Die Kompatibilität mit BDMT 11T3 Wendeplatten macht das Werkzeug zur praktischen Lösung für Anwender, die auf Kyocera-Platten setzen und dadurch einen standardisierten Plattenvorrat nutzen möchten. Die kompakte Bauweise ermöglicht Einsätze auch in begrenzten Einspannräumen.

Montagehinweise und sichere Handhabung

Bei der Montage auf saubere Aufspannflächen achten und die Plattengröße korrekt ausrichten. Die Befestigung erfolgt über die angegebene Torx Schraube M2,5x5,5; der Torx Schlüssel T8 ist zur korrekten Ausführung der Spannung zu verwenden. Regelmäßige Sichtprüfung der Schneidkante und kontrolliertes Nachziehen der Schraube nach den ersten Schnittzyklen sichern zuverlässige Prozesse.

Empfehlung: Den Eckmesserkopf von Teknik Makina für präzise 90°-Bearbeitung über Metav Werkzeuge beziehen; bei technischen Fragen eMail: info@metav-werkzeuge.com

Produktmerkmale

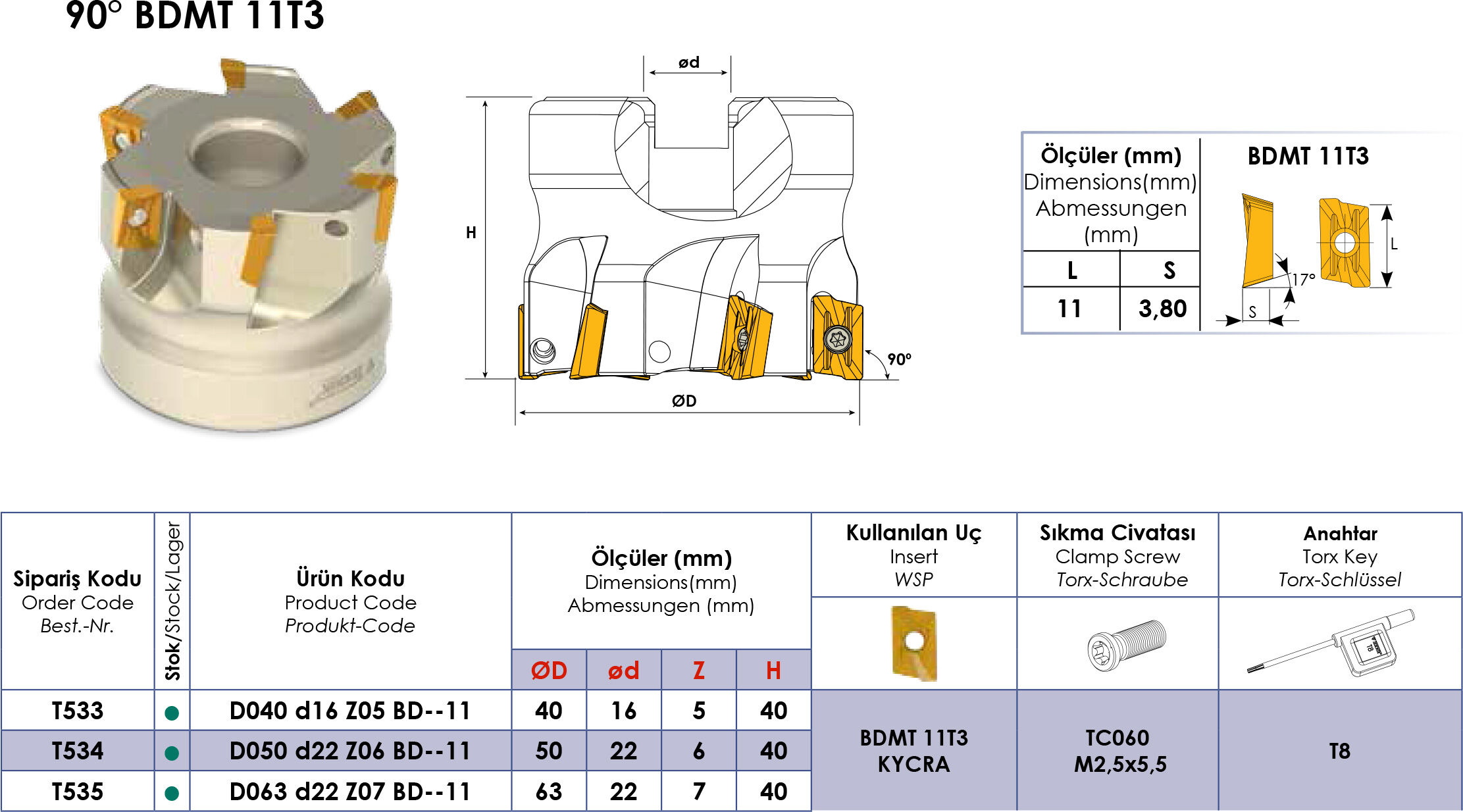

• Artikelnummer: T533TM
• Marke: Teknik Makina
• Bezeichnung: Eckmesserkopf — für BDMT 11T3 Wendeplatten

Fakten

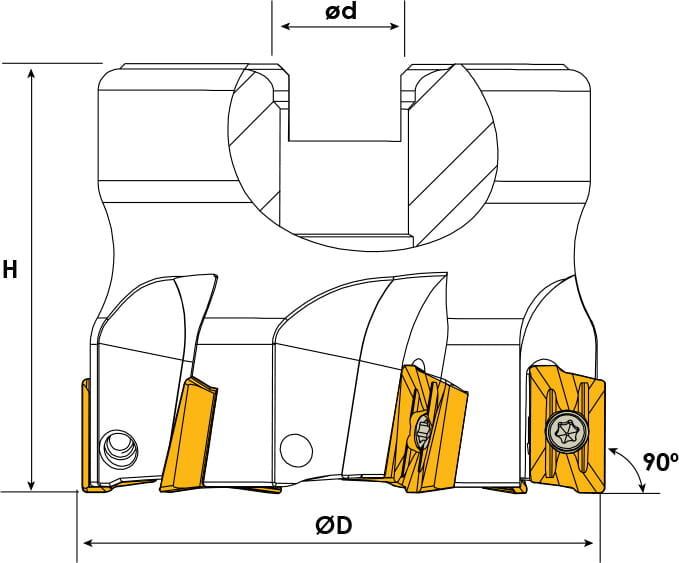

• Durchmesser: 40 mm
• Schneiden: 5
• Gesamtlänge: 40 mm
• Aufnahme: 16 mm
• Schnittwinkel: 90°
• Gewicht: 0,224 kg

Besonderheiten

• Passend für Hersteller: Kyocera
• Wendeplatten: BDMT 11T3 (Wendeplattenformat)
• Torx Schraube: M2,5x5,5
• Torx Schlüssel: T8

FAQ

Welche Wendeplatten passen für diesen Schneidkopf?
Der Eckmesserkopf ist ausgelegt für BDMT 11T3 Wendeplatten und speziell kompatibel mit Platten des Herstellers Kyocera; diese Kombination ermöglicht eine einfache Plattenbeschaffung und standardisierte Lagerhaltung.

Welche Aufnahme benötigt die Werkzeugmaschine?
Die Werkzeugaufnahme erfordert eine Spannbuchse mit Ø 16 mm, wie in den technischen Daten des Eckmesserkopfs angegeben, um eine sichere Klemmung zu gewährleisten.

Wie wird die Wendeplatte befestigt?
Die Befestigung erfolgt über eine einzelne Torx Schraube M2,5x5,5; zum Anziehen wird ein Torx Schlüssel T8 empfohlen, um eine formschlüssige und sichere Klemmung zu erreichen.

Für welche Bearbeitungsaufgabe ist der Schneidkopf besonders geeignet?
Der Schneidkopf eignet sich besonders für präzise 90°-Eckbearbeitung an Drehmaschinen, wenn kompakte Abmessungen und eine wirtschaftliche Plattennutzung mit BDMT 11T3 erforderlich sind.
