Präzise Stirnfräs-Ergebnisse durch 125 mm Durchmesser, 8 Schneiden und 90° Schnittwinkel; geeignet für ISCAR Wendeplatten ANKX 1710. Bestellen Sie den Eckmesserkopf direkt über Metav Werkzeuge oder fragen Sie unsere Beratung bei Bedarf an.

Eckmesserkopf T450TM (Eckmesserkopf)

Der Eckmesserkopf T450TM ist ein Stirnfräswerkzeug für vielseitige Metallbearbeitung und Aufnahme von ANKX Wendeplatten, ideal für anspruchsvolle Oberflächen und hohe Materialabträge

• 125 mm Durchmesser für breite Aufspannungen
• 8 Schneiden für gleichmäßige Spanabfuhr
• 90° Schnittwinkel für präzise Stirnflächen
• Passt für ANKX 1710 Wendeplatten von ISCAR
• Torx Schraube M5x12, Torx Schlüssel T20 sicherer Sitz

Dauerhafte Schnittqualität durch durchdachtes Design

Der Werkzeugkopf kombiniert großen Durchmesser und eine robuste Schneidenanordnung, wodurch gleichmäßige Belastung und konstante Schnittqualität erreicht werden. Die Anordnung der 8 Schneiden sorgt für kontinuierliche Spanabfuhr und reduziert Vibrationen, was zu längeren Standzeiten der Wendeplatten führt. Solche Eigenschaften reduzieren Nacharbeit und erhöhen die Wirtschaftlichkeit in der Serienfertigung.

Konstante Präzision für anspruchsvolle Stirnfräsungen

Die 90° Schnittwinkel Geometrie ermöglicht exakte Flächen und rechtwinklige Kanten ohne aufwendige Nachbearbeitung. Durch die stabile Auslegung des Werkzeugs werden Schnittkräfte optimal übertragen, sodass sich der Werkzeugkopf besonders für Lastfälle mit erhöhtem Spanvolumen eignet. Die resultierende Oberflächenbeschaffenheit spart Einstellzeit und verbessert die Reproduzierbarkeit von Bauteilen.

Kompatibilität und einfache Integration in vorhandene Systeme

Der Kopf ist kompatibel mit dem Wendeplatten-System ANKX 1710 und wurde gezielt für Einsätze mit ISCAR Wendeplatten ausgelegt. Die Gesamtlänge von 63 mm erlaubt eine kontrollierte Einbaulage und einfache Anpassung an vorhandene Aufnahmen, sodass der Umrüstaufwand in der Werkstatt gering bleibt. Diese Kompatibilität vereinfacht die Beschaffung und Lagerhaltung von Verbrauchsmaterial.

Montagefreundlichkeit und sicherer Halt bei hohen Drehzahlen

Die Befestigung erfolgt mit der Torx Schraube M5x12, die sich mit dem Torx Schlüssel T20 schnell und sicher anziehen lässt. Dadurch ist ein reproduzierbarer Sitz der Wendeplatten gewährleistet, was die Betriebsstabilität bei hohen Schnittkräften verbessert. Regelmäßige Kontrolle der Schraubkraft verlängert die Standzeit und minimiert Ausfallrisiken.

Mit dem robusten 125 mm Eckmesserkopf von Teknik Makina die Prozesssicherheit erhöhen — bei Fragen eMail: info@metav-werkzeuge.com oder Telefon +49 2822 7131930 kontaktieren

Produktmerkmale

• Artikelnummer: T450TM
• Marke: Teknik Makina
• Bezeichnung: Eckmesserkopf für ANKX 0706 Wendeplatten

Daten

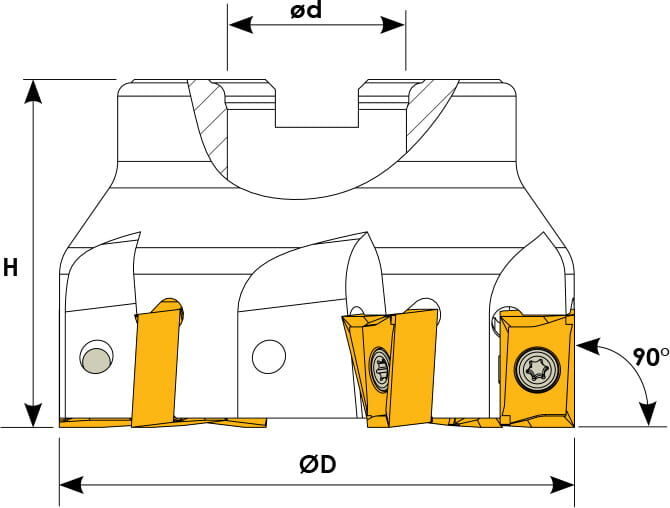

• Durchmesser: 125 mm
• Gesamtlänge: 63 mm
• Schneiden: 8
• Schnittwinkel: 90°
• Gewicht: 3.59 kg
• GTIN: 4061905142109

Besonderheiten

• Passt für Wendeplatten: ANKX 1710 (Wendeplatten-System)
• Passend für Hersteller: ISCAR (Wendeplattenhersteller)
• Torx Schraube: M5x12 (Befestigungsschraube)
• Torx Schlüssel: T20 (Werkzeug für Montage)
• SKU: T450TM

FAQ

Welche Wendeplatten passen in den Eckmesserkopf?
Der Eckmesserkopf T450TM nimmt Wendeplatten des Typs ANKX 1710 auf und ist damit kompatibel mit den ANKX-Systemen von ISCAR, wodurch ein breites Spektrum an Beschichtungs- und Spanbrecherausführungen genutzt werden kann.

Wie wird die Wendeplatte sicher befestigt?
Die Befestigung erfolgt mit der Torx Schraube M5x12; angezogen wird diese mit einem Torx Schlüssel T20, was einen sicheren und reproduzierbaren Sitz der Wendeplatte garantiert.

Für welche Anwendungen eignet sich dieses Werkzeug besonders?
Der T450TM wurde für Stirnfräsungen mit hohen Materialabträgen und für präzise Rechtwinkligkeit entwickelt, besonders geeignet für Serienfertigung und Komponenten mit engen Toleranzen.

Welche Vorteile bringen 8 Schneiden bei diesem Kopf?
Mit 8 Schneiden verteilt sich die Schnittlast, die Spanabfuhr verbessert sich und die Standzeit der Wendeplatten erhöht sich, was Rüstzeiten reduziert und die Produktivität steigert.

Wie beeinflusst der 90° Schnittwinkel das Fräsergebnis?
Der 90° Schnittwinkel sorgt für exakte Stirnflächen und rechtwinklige Kanten, wodurch Nacharbeit minimiert wird und Fertigteile direkt den gewünschten Maßanforderungen entsprechen.
