80mm Planmesserkopf 55° für Pramet HNGX 0906 Wendeplatten rechtsschneidend 6 Schneiden - Teknik Makina

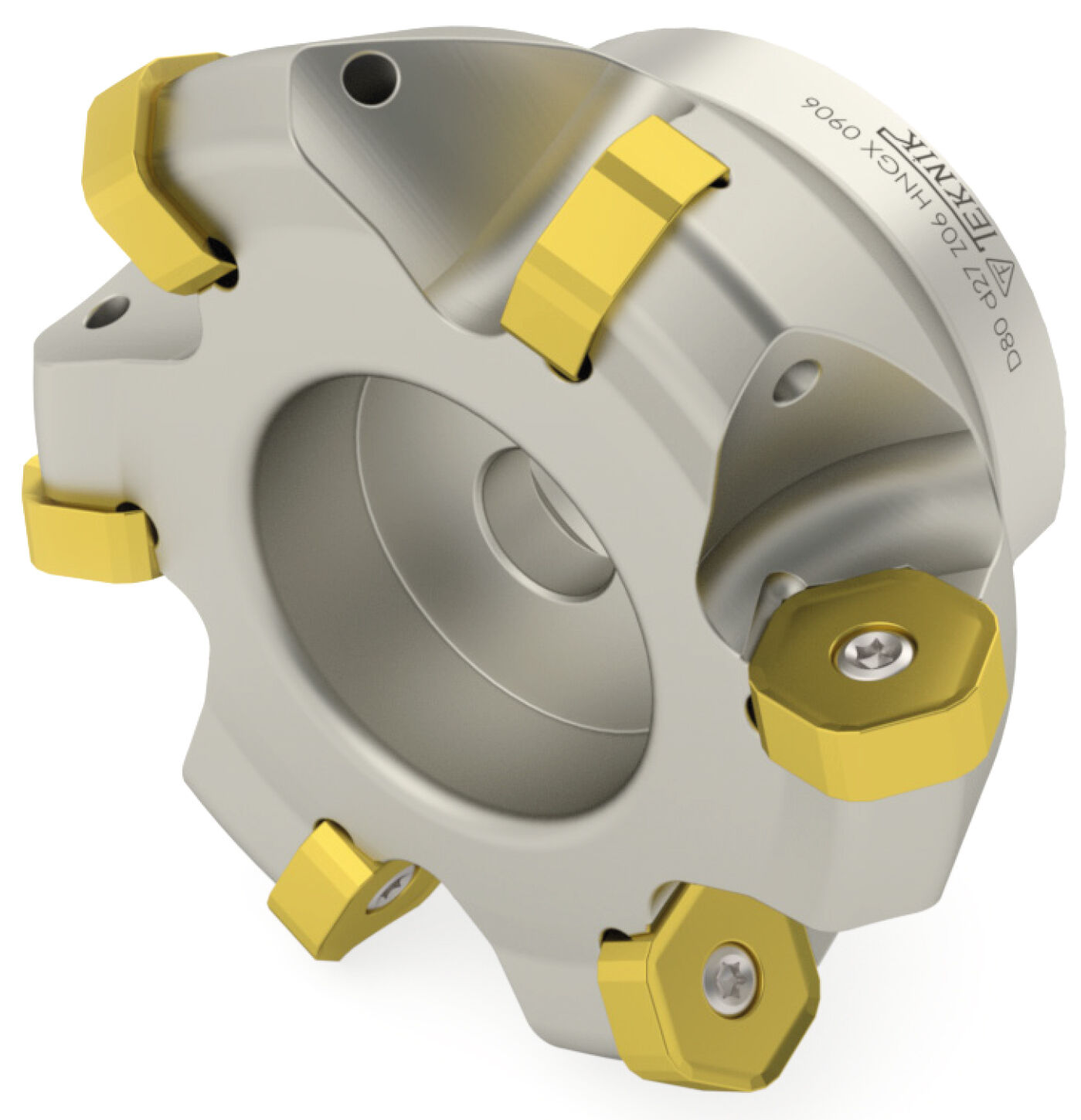

Planmesserkopf für HNGX 0906 Wendeplatten von Teknik Makina

Der Planmesserkopf ist ein vielseitiger Schneidkopf zur effizienten Planbearbeitung, ausgelegt für HNGX 0906 Wendeplatten und kompatibel mit Systemen des Herstellers Pramet.

• Aufnahme Ø 27 mm
• Durchmesser 80 mm
• 6 Schneiden für hohen Materialabtrag
• Schnittwinkel 55° für kontrollierten Spanfluss
• Torx Schraube M4,5x11; Torx Schlüssel T15

Präzision und Produktivität bei der Planbearbeitung

Der Planmesserkopf kombiniert eine stabile Geometrie mit 6 Schneiden, um beim Schruppen und Schlichten eine gleichmäßige Spanabfuhr zu gewährleisten. Der Schnittwinkel 55° sorgt für kontrollierte Schnittkräfte und reduzierte Vibrationen, was die Standzeit der Wendeplatten positiv beeinflusst. Durch die kompakte Bauform und die Aufnahme Ø 27 mm bietet der Schneidkopf eine gute Rundlaufgenauigkeit und ermöglicht reproduzierbare Bearbeitungsergebnisse bei kontinuierlichem Fertigungsbetrieb.

Kompatibilität und schneller Wechsel der Wendeplatten

Das Werkzeug ist speziell ausgelegt für die Wendeplattenfamilie HNGX 0906 und eignet sich für Systeme des Herstellers Pramet, wodurch eine einfache Integration in vorhandene Werkzeugaufnahmen möglich ist. Die Torx Schraube M4,5x11 sichert die Wendeplatte zuverlässig, der Torx Schlüssel T15 wird zum schnellen und präzisen Anziehen verwendet. Dieses Befestigungssystem reduziert Rüstzeiten und vereinfacht den Austausch verschlissener Platten im Fertigungsalltag.

Robuste Konstruktion für industrielle Beanspruchung

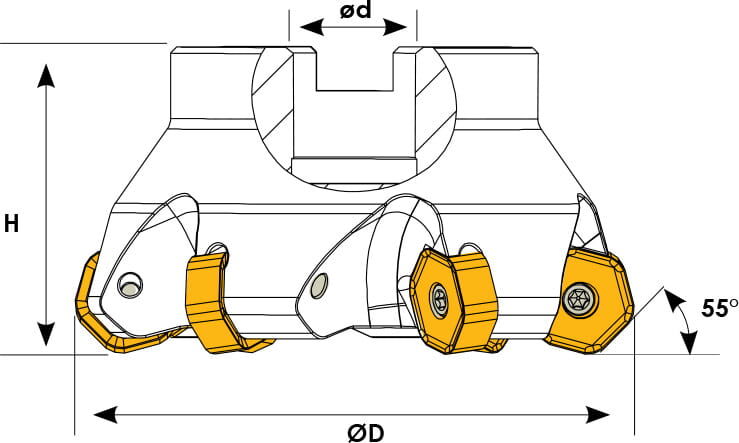

Mit einem Durchmesser von 80 mm und einer Gesamtlänge von 50 mm ist der Schneidkopf auf stabile Schnittbedingungen ausgelegt. Die Anzahl der Schneiden und die mechanische Auslegung ermöglichen konstante Vorschubraten und eine wirtschaftliche Zerspanung. Durch die Gestaltung der Schneidplatte und die sichere Befestigung entsteht ein ruhiger Lauf, der Werkzeugverschleiß minimiert und die Prozesssicherheit in Serienfertigungen erhöht.

Empfehlungen für den Einsatz in Fertigungsprozessen

Der Planmesserkopf eignet sich besonders für Planbearbeitungen an flächigen Bauteilen, bei denen gleichmäßiger Spanfluss und reproduzierbare Oberflächenqualität gefragt sind. Bei Verwendung der empfohlenen HNGX 0906 Wendeplatten lassen sich Schnittdaten effizient anpassen, um optimale Kombinationen aus Standzeit und Schnittgeschwindigkeit zu erreichen. Für Fragen zu Schnittwerten oder zur Auswahl passender Platten steht das Beratungsteam von Metav zur Verfügung.

Empfehlung: Der Planmesserkopf von Teknik Makina, kompatibel mit Pramet HNGX 0906 Wendeplatten, bietet eine effiziente Lösung für präzise Planbearbeitung; Bestellungen und technische Beratung direkt über Metav Werkzeuge – eMail: info@metav-werkzeuge.com, Telefon: +49 2822 7131930.

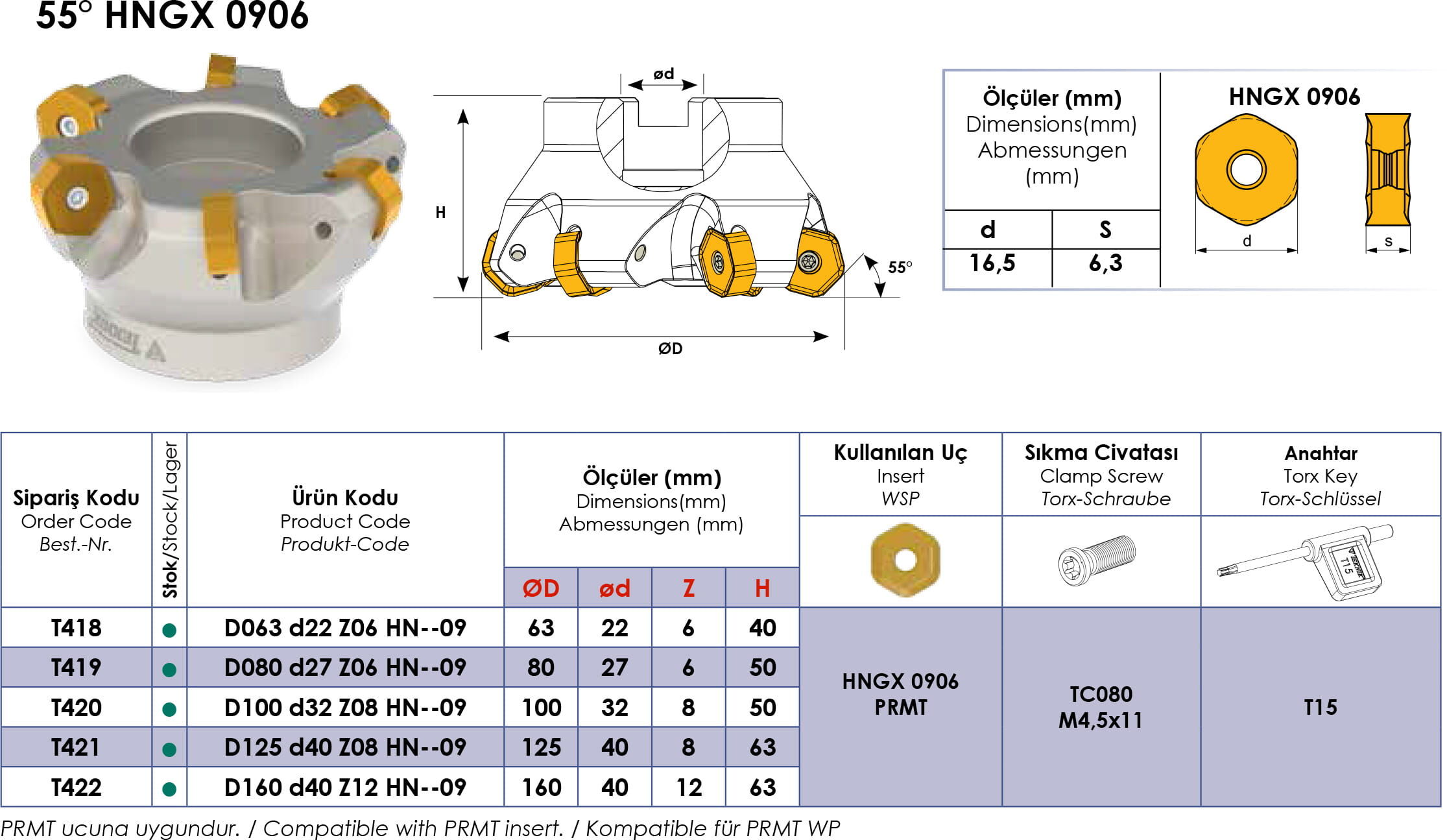

Technische Daten

• Artikelnummer: T419TM
• Marke: Teknik Makina
• Bezeichnung: Planmesserkopf für HNGX 0906 Wendeplatten
• SKU: T419TM

Daten

• Aufnahme: Ø 27 mm
• Durchmesser: 80 mm
• Schneiden: 6
• Gesamtlänge: 50 mm
• Schnittwinkel: 55°
• Gewicht: 1,067 kg

Besonderheiten

• Passend für Wendeplatten: HNGX 0906
• Passend für Wendeplatten Hersteller: Pramet
• Torx Schraube: M4,5x11
• Torx Schlüssel: T15

FAQ

Wie befestige ich die Wendeplatte am Planmesserkopf?
Die Wendeplatte wird mit der mitgelieferten Torx Schraube M4,5x11 befestigt. Zum Anziehen wird ein Torx Schlüssel T15 verwendet. Bei Unsicherheiten empfiehlt sich das kontrollierte Anzugsdrehmoment laut Werkzeugspezifikation.

Ist der Planmesserkopf kompatibel mit Pramet Wendeplatten?
Ja, der Planmesserkopf ist für die Verwendung mit HNGX 0906 Wendeplatten konzipiert und eignet sich speziell für Systeme des Herstellers Pramet.

Welche Vorteile bieten die 6 Schneiden bei diesem Schneidkopf?
Sechs Schneiden ermöglichen einen kontinuierlichen Spanabtrag und reduzieren die Belastung je Schneide, was zu gleichmäßigeren Oberflächen und längeren Standzeiten der eingesetzten Wendeplatten führt.

Für welche Bearbeitungsaufgaben ist der Planmesserkopf besonders geeignet?
Das Werkzeug eignet sich vor allem für Planbearbeitungen an flächigen Bauteilen, bei denen stabile Schnittbedingungen und reproduzierbare Ergebnisse gefragt sind.

Kann Metav bei der Auswahl der passenden Wendeplatte helfen?
Ja, Metav bietet technische Beratung und Unterstützung bei der Auswahl geeigneter Wendeplatten und Schnittwerte; Kontakt über eMail: info@metav-werkzeuge.com oder Telefon: +49 2822 7131930.
