Der Planmesserkopf T360TM kombiniert hohe Materialabtragleistung und einfache Handhabung dank 6 Schneiden und einer Aufnahme Ø27 mm; dadurch eignet sich das Werkzeug besonders für Planfräsarbeiten mit SDMT 1204 Wendeplatten und ist kompatibel mit Wendeplatten des Herstellers ZCC.

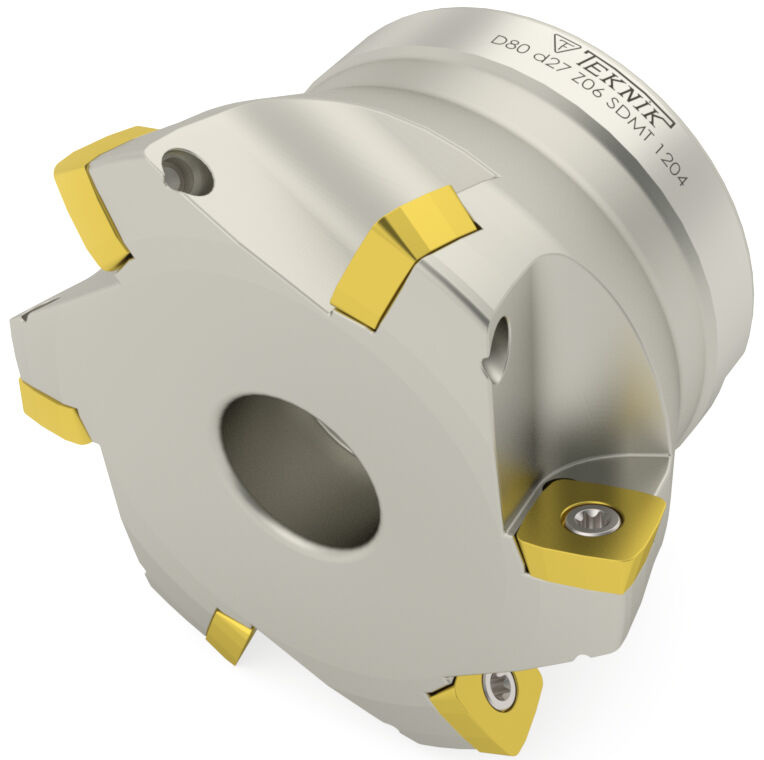

Planmesserkopf T360TM für SDMT 1204 Wendeplatten

Der Planmesserkopf T360TM bietet eine kompakte Lösung für präzises Planfräsen mit Indexplatten vom Typ SDMT 1204 und eignet sich für vielseitige Zerspanungsaufgaben.

• Planmesserkopf »T360TM« für SDMT 1204 Wendeplatten
• 80 mm Durchmesser für präzise Planfräsung
• 6 Schneiden für hohe Materialabtragleistung
• Aufnahme Ø 27 mm kompatibel mit gängigen Aufnahmen
• Torx Schraube M4x10, Torx Schlüssel T15

Effizienzsteigerung durch klare Leistungsdaten und Schnittgeometrie

Der Planmesserkopf überzeugt durch eine zielgerichtete Schnittgeometrie mit 6 Schneiden, die eine gleichmäßige Abtragsrate ermöglicht. Das Design reduziert Vibrationen und führt zu konstanter Schnittqualität, sodass weniger Nacharbeit erforderlich ist. Für Anwender bedeutet das konkret: höhere Stückzahlen pro Schicht und geringere Fertigungszeiten bei gleichbleibender Oberfläche. Die Kombination aus 80 mm Durchmesser und stabiler Auflagefläche sorgt für reproduzierbare Ergebnisse bei Planfräsvorgängen.

Einfache Montage und sichere Fixierung für schnelle Werkzeugwechsel

Die Aufnahme Ø27 mm ermöglicht eine standardisierte Aufnahme im Maschinenspindeladapter und unterstützt eine zügige Werkzeugwechselroutine. Befestigt wird die Schneidplatte mit der Torx Schraube M4x10, die mit dem passenden Torx Schlüssel T15 sicher angezogen wird. Dadurch reduziert sich die Rüstzeit, und die Fixierung bleibt auch bei hohen Schnittkräften zuverlässig. Anwender profitieren von einem einfachen Handling ohne spezielles Spezialwerkzeug.

Wirtschaftlichkeit durch modulare Schneidplatten und robuste Konstruktion

Da der Kopf mit Indexplatten vom Typ SDMT 1204 bestückt wird, sind nur die Schneidplatten zu wechseln, nicht das komplette Werkzeuggehäuse. Das senkt die Ersatzteilkosten und verlängert die produktive Einsatzzeit. Die modulare Auslegung trägt zur Kostenoptimierung bei Wiederholaufträgen bei und macht den Einsatz besonders wirtschaftlich für Serienfertigungen, in denen schnelle Nachstellungen und geringer Lageraufwand gefragt sind.

Vielseitiger Einsatz für Planfräsen in unterschiedlichen Bearbeitungsstufen

Der Planmesserkopf eignet sich sowohl für Schrupp- als auch für Schlichtoperationen, je nach Bestückung mit passenden SDMT 1204 Wendeplatten. Besonders nützlich ist die Kompatibilität mit Wendeplatten des Herstellers ZCC, weil dadurch eine große Auswahl an Geometrien und Beschichtungen zur Verfügung steht. Ob Stahl, Guss oder schwer zerspanbare Legierungen – die Auswahl der passenden Schneidplatte definiert den Einsatzzweck und die Oberflächenqualität.

Für präzise Planfräsung empfehlen wir den Planmesserkopf T360TM von Teknik Makina; bei Fragen zur Anwendung oder Lieferung steht der Metav Präzisions-Service per eMail info@metav-werkzeuge.com, Telefon +49 2822 7131930 oder WhatsApp +49 170 2837271 zur Verfügung.

Produktmerkmale

• Artikelnummer: T360TM
• Marke: Teknik Makina
• Bezeichnung: Planmesserkopf für SDMT 1204 Wendeplatten
• GTIN: 4061905142598

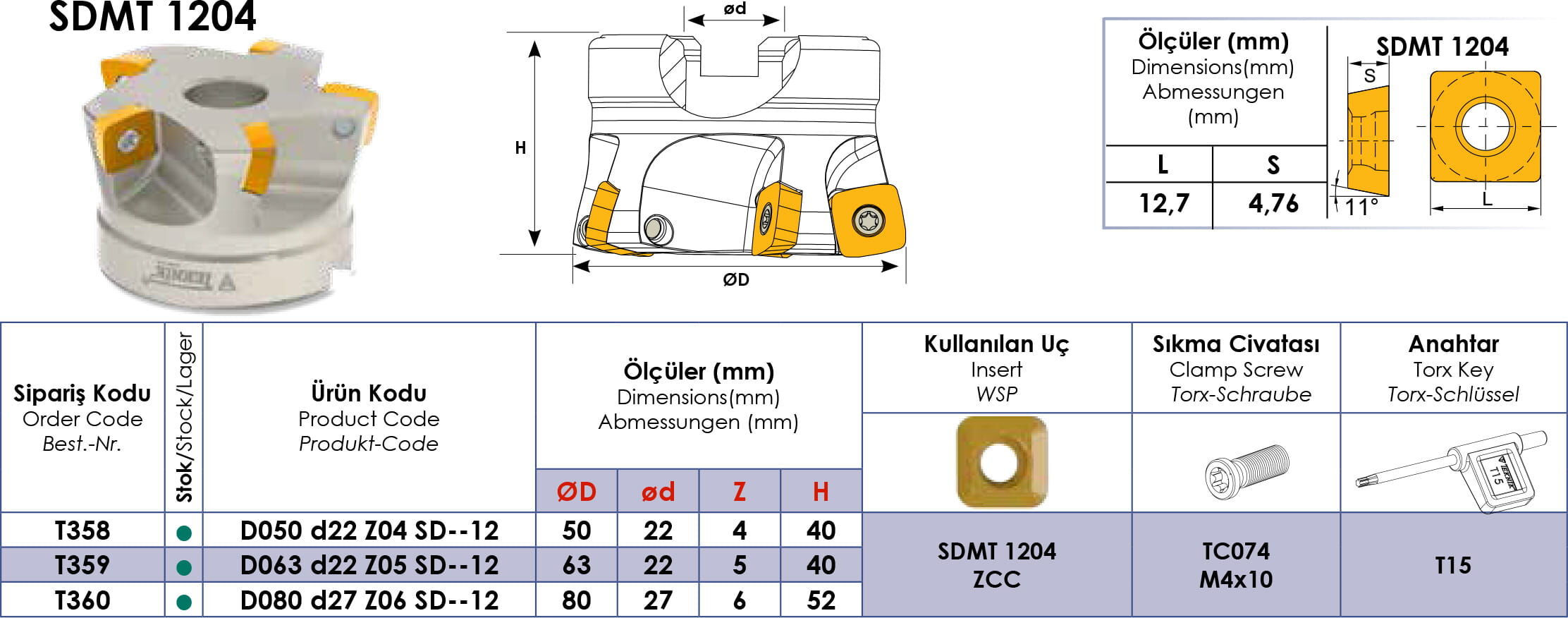

Daten

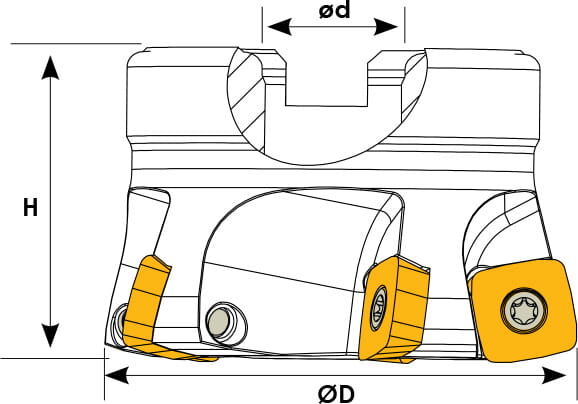

• Durchmesser: 80 mm
• Gesamtlänge: 52 mm
• Aufnahme Ø: 27 mm
• Schneiden: 6
• Gewicht: 1.051 kg

Besonderheiten

• Wendeplatte: SDMT 1204 (Indexierbare Schneidplatte)
• Passend für Wendeplatten Hersteller: ZCC (Herstellerkompatibilität)
• Torx Schlüssel: T15 (Montagewerkzeug)
• Torx Schraube: M4x10 (Befestigungselement)

FAQ

Welche Wendeplatten passen auf den Planmesserkopf T360TM?
Der Planmesserkopf T360TM ist für SDMT 1204 Wendeplatten ausgelegt und akzeptiert gängige Geometrien dieses Typs, einschließlich Sets von Herstellern wie ZCC, sodass verschiedene Beschichtungen und Spanbrecher eingesetzt werden können.

Wie wird die Schneidplatte am T360TM fixiert?
Die Befestigung erfolgt über eine M4x10 Torx Schraube, die mit dem passenden Torx Schlüssel T15 angezogen wird; diese Kombination gewährleistet eine sichere Fixierung auch bei hohen Schnittkräften.

Für welche Werkstoffe ist der Planmesserkopf geeignet?
Der T360TM kann je nach Bestückung mit passenden SDMT 1204 Platten bei der Bearbeitung von Stahl, Guss und mittelschweren Legierungen eingesetzt werden; die Wahl der Plattengeometrie bestimmt dabei die optimale Anwendung.

Welche Vorteile bietet die Aufnahme Ø27 mm des Kopfes?
Die Aufnahme Ø27 mm erleichtert die Integration in standardisierte Adapter und reduziert Rüstzeiten, weil gängige Spannsysteme und Werkzeugaufnahmen kompatibel sind.

Ist der Planmesserkopf T360TM für Serienfertigung geeignet?
Ja, durch die modulare Bestückung mit Indexplatten und die robuste Konstruktion eignet sich der T360TM besonders für Serienfertigungen, in denen schnelle Wechsel und konstante Qualität gefragt sind.

Hersteller: Teknik Makina, Nolu Sokak, No 9, Selcuklu, Türkei, eMail: info@teknik-makina.com / Verantwortlich: Metav Werkzeuge GmbH; Parkring 45; 46446 Emmerich; Germany; +49 2822 7131930; eMail: info@metav-werkzeuge.com
