Eckmesserkopf 90° für Walter ADMT 1606 Wendeplatten

Der Eckmesserkopf ist ein 90°-Schneidkopf zur Aufnahme von ADMT 1606 Wendeplatten und eignet sich für präzise Plan- und Stirnfräsarbeiten in Serien- und Einzelfertigung.

• Eckmesserkopf 90° für präzises Planfräsen
• Passend für Walter ADMT 1606 Wendeplatten
• Aufnahme 16 mm, Durchmesser 40 mm
• Vier Schneiden für gleichmäßigen Spanabtrag

Dank des 90°-Schnittwinkels, der Aufnahme 16 mm und der Kompatibilität mit Walter-Wendeplatten vom Typ ADMT 1606 bietet dieses Werkzeug hohe Prozesssicherheit und schnelle Werkzeugwechsel; Bestellen Sie den Eckmesserkopf direkt über Metav Werkzeuge oder fragen Sie unsere technische Beratung bei Bedarf an.

Hohe Zerspanleistung bei definiertem Schnittbild

Der Schneidkopf liefert durch seine Vier Schneiden ein konstantes Schnittbild und reduziert Vibrationen beim Planfräsen. Das führt zu gleichmäßiger Oberflächenqualität und verlängerten Standzeiten der Platten, weil die Last auf mehrere Schneidkanten verteilt wird. Anwender profitieren von stabilen Spanformen und reproduzierbaren Bearbeitungsergebnissen, was speziell bei Serienfertigung die Ausfallzeiten verringert und Rüstkosten senkt.

Robuste Aufnahme und kompakte Bauform für flexible Einsatzbereiche

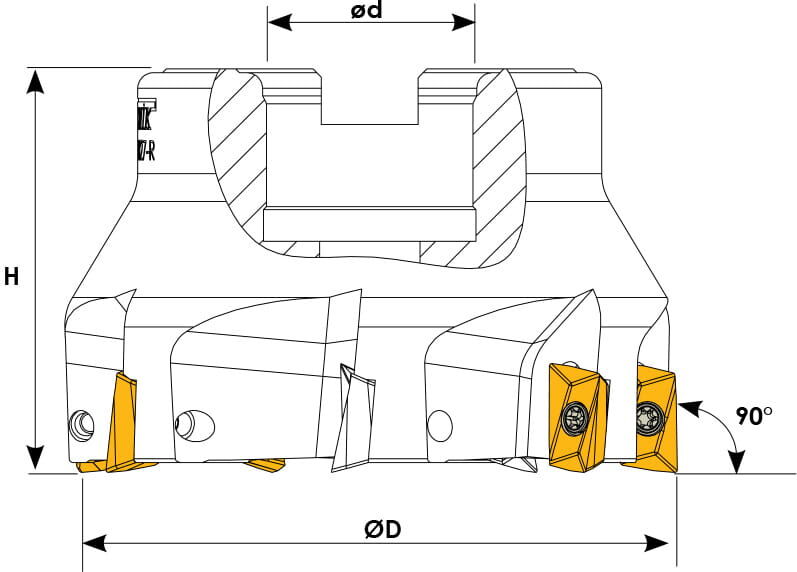

Mit einer Aufnahme 16 mm, einem Durchmesser 40 mm und einer Gesamtlänge 45 mm verbindet der Kopf kompakte Maße mit hoher Stabilität. Die Bauform erlaubt den Einsatz in beengten Aufspannsituationen und an Bearbeitungszentren, bei denen kurze Überstände und geringe Schwingneigung gefordert sind. Dadurch lässt sich das Werkzeug vielseitig einsetzen, ohne Kompromisse bei Genauigkeit und Bauteilqualität einzugehen.

Montagefreundlichkeit und sichere Klemmung

Die Wendeplatte wird mit einer Torx Schraube M4x10 fixiert; zum Anziehen empfiehlt sich ein Torx Schlüssel der Größe T15. Diese bewährte Verbindung sorgt für sichere Klemmkraft und einfachen Plattenwechsel auch unter Fertigungsbedingungen. Der schnelle Zugriff auf die Schraube reduziert Stillstandszeiten beim Wechseln und erleichtert Wartungsarbeiten an der Maschine.

Kompatibilität mit Walter ADMT 1606 und produktiver Einsatz

Das Werkzeug ist ausdrücklich ausgelegt für Wendeplatten des Typs ADMT 1606 und damit kompatibel mit Systemen von Walter. Diese Abstimmung gewährleistet form- und kraftschlüssigen Sitz der Platten sowie optimale Spanbildung unter typischen Fräsbedingungen. Anwender erhalten eine Lösung, die speziell auf vorhandene Plattensysteme abgestimmt ist und die Werkzeuglogistik vereinfacht.

Metav Werkzeuge empfiehlt die Belieferung über den Fachhandel: Für technische Rückfragen E‑Mail: info@metav-werkzeuge.com oder Telefon: +49 2822 7131930. Nutzen Sie die Kombination aus Passgenauigkeit und Montagekomfort für effizientere Bearbeitungsprozesse.

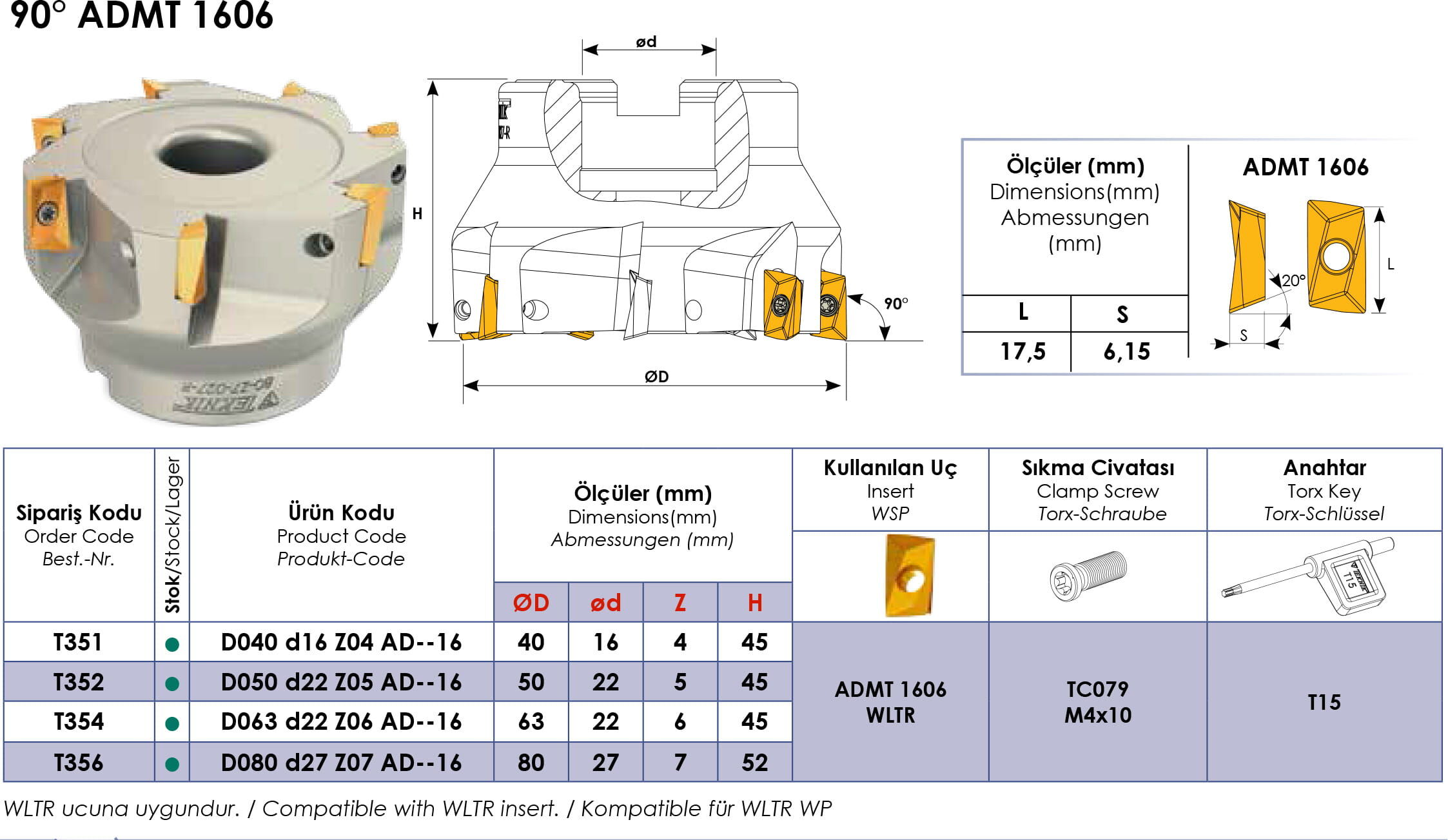

Produktmerkmale

• Artikelnummer: T351TM
• Marke: Teknik Makina
• Bezeichnung: Eckmesserkopf für ADMT 1606 Wendeplatten

Fakten

• Aufnahme: 16 mm
• Durchmesser: 40 mm
• Schneiden: 4
• Gesamtlänge: 45 mm
• Schnittwinkel: 90°
• Gewicht: 0.258 kg

Besonderheiten

• Passend für Wendeplattenhersteller: Walter (Wendeplatte: ADMT 1606)
• Torx Schraube: M4x10
• Torx Schlüssel: T15

FAQ

Welche Wendeplatten passen auf den Schneidkopf?
Der Schneidkopf ist ausgelegt für ADMT 1606 Wendeplatten und wurde für die Verwendung mit Systemen von Walter konzipiert, um sicheren Sitz und optimale Spanbildung sicherzustellen.

Welche Aufnahme benötigt die Werkzeugaufnahme?
Die Aufnahme erfordert eine Spannbohrung mit 16 mm Durchmesser; das kompakte Design erlaubt zudem den Einsatz bei begrenztem Platzangebot.

Wie wird die Wendeplatte befestigt?
Die Wendeplatte wird mit einer Torx Schraube M4x10 fixiert; zum Anziehen wird ein Torx Schlüssel T15 empfohlen, um die korrekte Klemmkraft sicherzustellen.

Eignet sich das Werkzeug für Serienfertigung?
Ja. Durch Vier Schneiden und den definierten 90°-Schnittwinkel liefert das Werkzeug konstante Ergebnisse und lange Standzeiten, was es für Serienprozesse prädestiniert.
