100mm Planmesserkopf 88° für Korloy SNKX 1206 Wendeplatten rechtsschneidend 8 Schneiden - Teknik Makina

Planmesserkopf — Präziser Schneidwerkzeugkopf für Innenbearbeitung

Planmesserkopf für SNMX 1206 Wendeplatten, entwickelt für robuste Planarbeiten in der Zerspanung; kompatibel mit Korloy Wendeplatten SNKX 1206 und optimiert für stabile Oberflächenqualität.

• Planmesserkopf »Planmesserkopf« für präzises Planen
• Durchmesser 100 mm für gleichmäßigen Spanabtrag
• 8 Schneiden sorgen für hohe Standzeit
• Aufnahme Ø 32 mm für stabile Werkstückauflage
• Passend für Korloy SNKX 1206 Wendeplatten

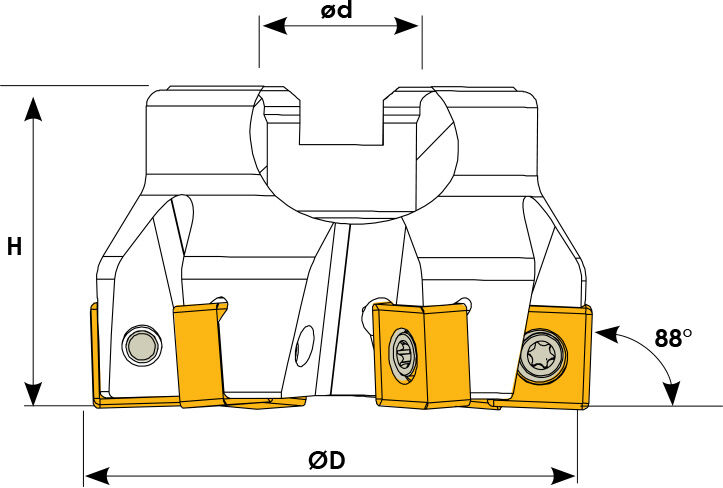

Präzision und Aufbau für ruhigen Lauf

Der Planmesserkopf überzeugt durch eine robuste Konstruktion, die eine gleichmäßige Schnittführung gewährleistet. Die Aufnahme 32 mm sorgt für sichere Montage und minimierte Vibrationen, während der Durchmesser 100 mm eine konstante Spanabnahme ermöglicht. Durch die 8 Schneiden und den Schnittwinkel 88° entstehen verbesserte Oberflächen und reduzierte Nachbearbeitung, was den Produktionsfluss wirtschaftlicher macht.

Einsatzbereiche und Kompatibilität mit Korloy Platten

Dank der Auslegung auf gängige Plattengrößen lässt sich der Planmesserkopf direkt mit SNKX 1206 Wendeplatten von Korloy bestücken. Diese Kompatibilität erleichtert Ersatzteilmanagement und verlängert Rüstintervalle. Die Kombination aus Wechselplattensystem und stabiler Geometrie macht das Werkzeug geeignet für Serien- und Einzelfertigung, wenn gleichmäßige Ebenheit und Schnittqualität entscheidend sind.

Montage, Wechsel und Sicherheit am Werkzeug

Die Montage erfolgt einfach und sicher mit der Torx Schraube M4x12,5; für den Wechsel wird der Torx Schlüssel T15 verwendet, was schnellen Plattenwechsel und reproduzierbare Fixierung ermöglicht. Mit einer Gesamtlänge 50 mm bleibt der Schwerpunkt kompakt, sodass sich das Handling an Werkzeugmaschinen vereinfacht. Regelmäßige Kontrolle der Schraubenfestigkeit erhöht die Betriebssicherheit und Standzeit.

Empfehlen Sie den Planmesserkopf von Teknik Makina für präzise Planarbeiten und fordern Sie die technische Beratung bei Metav Werkzeuge per Telefon oder eMail an

Produktmerkmale

• Artikelnummer: T346TM
• Marke: Teknik Makina
• Bezeichnung: Planmesserkopf für SNMX 1206 Wendeplatten
• Aufnahme: 32 mm
• Durchmesser: 100 mm
• Schneiden: 8
• Schnittwinkel: 88°
• Gesamtlänge: 50 mm
• Torx Schraube: M4x12,5
• Torx Schlüssel: T15
• Gewicht: 1.688 kg

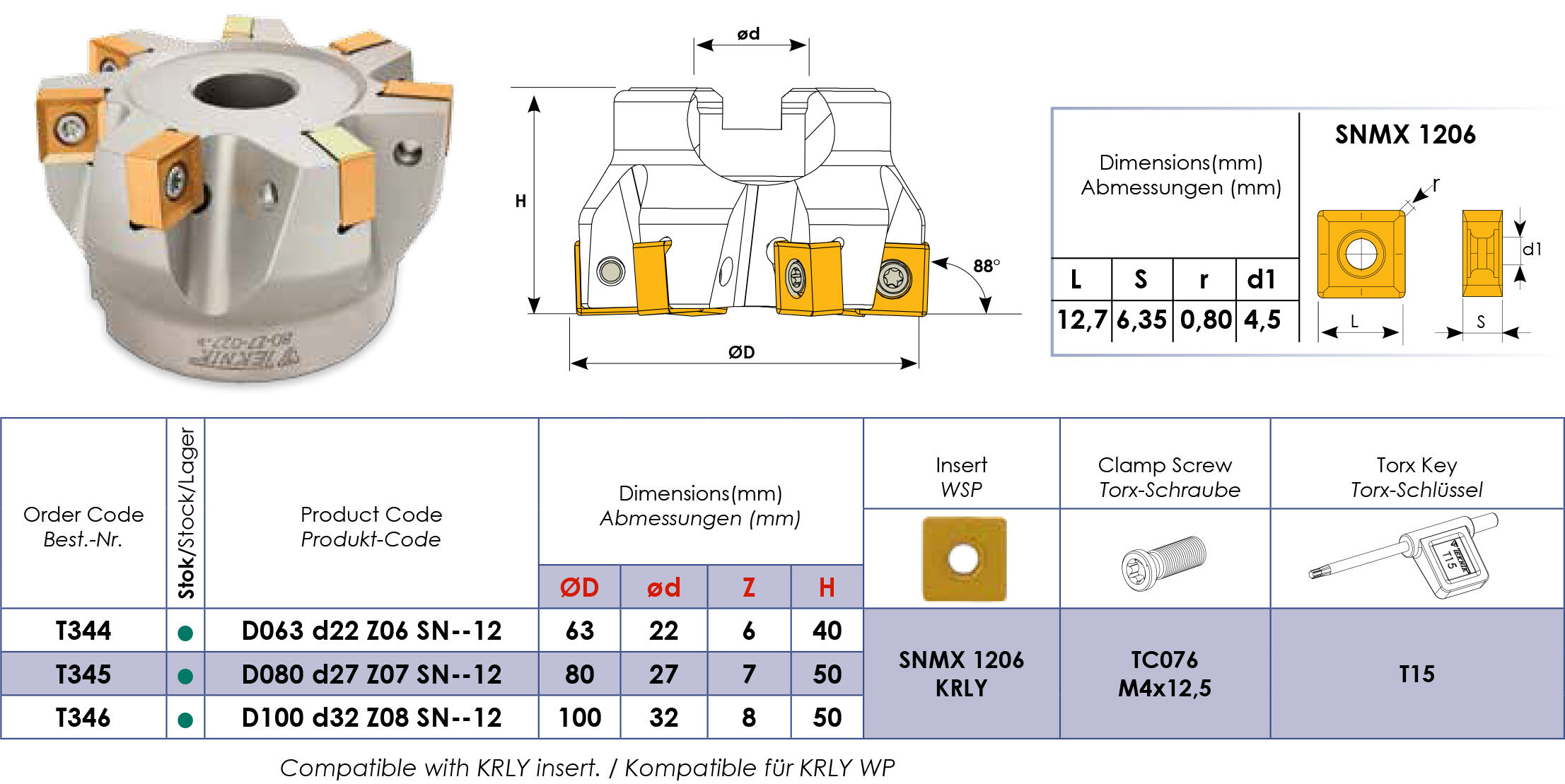

Daten

• Aufnahme Ø: 32 mm
• Durchmesser: 100 mm
• Schneiden: 8
• Schnittwinkel: 88°
• Gesamtlänge: 50 mm
• Gewicht: 1.688 kg

Besonderheiten

• Passend für Wendeplatten: SNKX 1206
• Passend für Hersteller: Korloy
• Kompatibel mit Indexplatten-Bauform SNMX 1206
• Torx Schraube: M4x12,5 (Sicherungselement)
• Torx Schlüssel: T15 (Werkzeug für Montage)

FAQ

Wie montiere ich die Wendeplatten am Planmesserkopf?
Die Montage erfolgt mit der Torx Schraube M4x12,5; für den Planmesserkopf von Teknik Makina wird der Torx Schlüssel T15 zur sicheren Befestigung verwendet. Achten Sie auf das angegebene Drehmoment und die Schraubenüberprüfung nach der ersten Nutzung.

Welche Wendeplatten passen für diesen Schneidkopf?
Der Planmesserkopf ist kompatibel mit SNKX 1206 Wendeplatten, passend für Korloy. Dadurch ist ein unkomplizierter Plattenwechsel und eine einfache Teilebeschaffung gewährleistet.

Für welche Bearbeitungsaufgaben ist der Planmesserkopf geeignet?
Das Werkzeug eignet sich besonders für Planbearbeitungen mit Fokus auf Oberflächenqualität und Maßhaltigkeit; durch 8 Schneiden und den Schnittwinkel 88° werden ruhige Schnitte und reduzierte Nacharbeit erzielt.

Ist Spezialwerkzeug für die Montage notwendig?
Für den Wechsel der Wendeplatten wird der Torx Schlüssel T15 empfohlen; die verwendete Torx Schraube M4x12,5 gewährleistet eine wiederholgenaue Befestigung.

Welche Vorteile bietet die Aufnahme Ø 32 mm?
Die Aufnahme 32 mm sorgt für eine stabile Verbindung zur Werkzeugaufnahme der Maschine, reduziert Vibrationen und erhöht die Standzeit der Schneidplatten.
