Nutzen Sie die Kombination aus hoher Standzeit, präziser Aufnahme Ø 27 mm und schneller Werkzeugspannung per Verriegelungsschraube für effiziente Fräsprozesse; die Kompatibilität mit RDMT 1604 Wendeplatten und der einfache Wechsel mit dem Torx Schlüssel sorgen für minimale Rüstzeiten. Bestellen Sie das Werkzeug direkt über Metav Werkzeuge oder fragen Sie unsere Beratung bei Bedarf an.

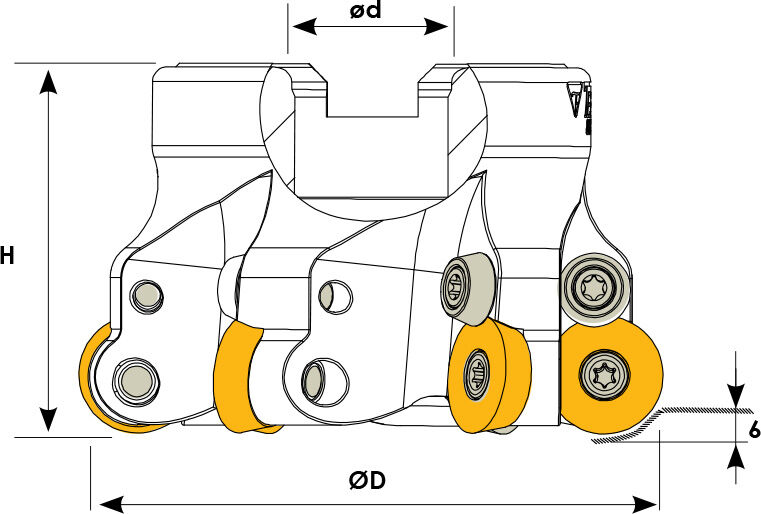

Rundplattenfräser für RDMT 1604 Wendeplatten (Face Mill, T274TM)

Der Rundplattenfräser ist für präzise Planfräsungen konzipiert und eignet sich besonders für effiziente Serienbearbeitung mit RDMT 1604 Wendeplatten.

• Präzise Aufnahme Ø 27 mm für stabile Laufruhe
• Kompatibel mit RDMT 1604 Wendeplatten
• 6 Schneiden für gleichmäßige Spanabnahme
• Werkzeugwechsel mit Torx Schlüssel T20 möglich
• U-Platte BSP010 und Verriegelungsschraube M4x10 integriert

Hohe Standzeit durch stabile Geometrie und 6 Schneiden

Die Fräsergeometrie mit 6 Schneiden ermöglicht eine gleichmäßige Spanabnahme und reduziert Vibrationen während der Bearbeitung. Das Ergebnis ist eine längere Standzeit der Wendeplatten und eine konstantere Oberflächenqualität bei Planfräsungen. Für Anwender bedeutet das weniger Stillstandzeiten und konstante Fertigungsqualität über Serienläufe hinweg.

Schneller Wechsel und zuverlässige Spanntechnik

Der Werkzeugwechsel wurde auf Praxisnutzen ausgelegt: Die Torx Schlüssel-Anwendung mit T20 und die verwendete Torx Schraube M4,5x11 ermöglichen einen schnellen und reproduzierbaren Sitz der Wendeplatten. In Verbindung mit der Verriegelungsschraube M4x10 und der U-Platte BSP010 resultiert ein sicherer Halt, der Nacharbeiten minimiert und Rüstzeiten verkürzt.

Kompatibilität mit RDMT 1604 Wendeplatten für flexible Einsatzfelder

Die Aufnahme ist auf RDMT 1604 Wendeplatten ausgelegt, was eine breite Auswahl an Schneidstoffen und Beschichtungen erlaubt. Durch diesen Standardanschluss können Schleifwechsel, Beschichtungsvarianten oder unterschiedliche Spanungsparameter flexibel eingesetzt werden, sodass der Fräser für unterschiedlichste Werkstoffe und Oberflächenanforderungen genutzt werden kann.

Aufbau, Einsatzbereiche und Montagehinweise

Die Auslegung des Werkzeugs mit Aufnahme Ø 27 mm und einer Gesamtlänge von 50 mm erlaubt stabile Montage in gängigen Fräswerkzeugen. Die robuste Konstruktion eignet sich für Serienfertigung und das Planfräsen von Stahl- und Nichteisenwerkstoffen. Hinweis: Bei der Montage empfiehlt sich kontrolliertes Anzugsdrehmoment der Torx Schrauben, um optimale Auswuchtqualität und Festigkeit sicherzustellen.

Empfehlung: Den Rundplattenfräser von Teknik Makina zur Verbesserung von Produktivität und Oberflächenqualität in die Fertigung aufnehmen und technische Fragen direkt mit Metav Werkzeuge klären; eMail: info@metav-werkzeuge.com, Telefon: +49 2822 7131930

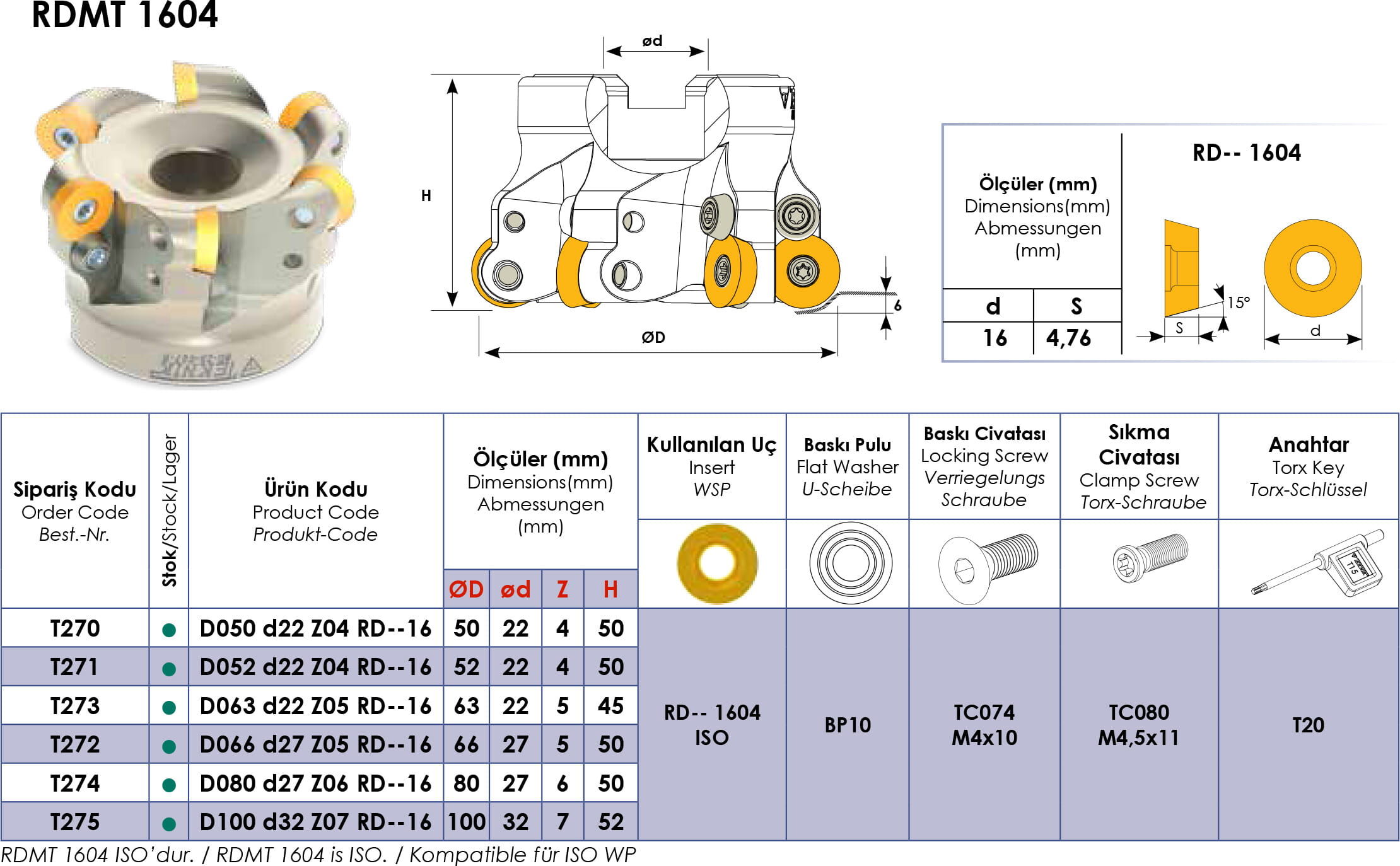

Produktmerkmale

Artikelnummer: T274TM
Marke: Teknik Makina
Bezeichnung: Rundplattenfräser für RDMT 1604 Wendeplatten
GTIN: 4061905143113

Fakten

Durchmesser: 80 mm
Gesamtlänge: 50 mm
Aufnahme Ø: 27 mm
Schneiden: 6
Gewicht: 0.89 kg

Besonderheiten

Fur Wendeplatten: RDMT 1604
U-Platte: BSP010 (Aufnahmesitz)
Verriegelungsschraube: M4x10
Torx Schlüssel: T20
Torx Schraube: M4,5x11
Hersteller: Teknik Makina

FAQ

Welche Wendeplatten passen auf das Werkzeug?
Der Rundplattenfräser von Teknik Makina ist für RDMT 1604 Wendeplatten ausgelegt und erlaubt so den Einsatz vieler gängiger Schneidstoff- und Beschichtungsvarianten für unterschiedliche Werkstoffe.

Wie wird der Wechsel der Wendeplatten durchgeführt?
Die Wendeplatten werden mit einer Torx Schraube M4,5x11 befestigt; der Wechsel erfolgt mit einem Torx Schlüssel T20 bei gesichertem Sitz über die Verriegelungsschraube M4x10.

Für welche Anwendungen eignet sich der Fräser besonders?
Das Werkzeug eignet sich vor allem für Planfräsungen in Serienfertigung und für Werkstoffe, bei denen eine gleichmäßige Spanabnahme und hohe Oberflächenqualität gefordert sind.

Welche Rolle spielt die U-Platte BSP010?
Die U-Platte BSP010 dient als Aufnahmesitz und sorgt für präzise Positionierung der Wendeplatten sowie für sicheren Kontakt zur Werkzeugkörperaufnahme.

Hersteller: Teknik Makina, Nolu Sokak, No 9, Selcuklu, Türkei, eMail: info@teknik-makina.com / Verantwortlich: Metav Werkzeuge GmbH; Parkring 45; 46446 Emmerich; Germany; +49 2822 7131930; eMail: info@metav-werkzeuge.com
