Der Planmesserkopf überzeugt durch sein 100 mm Durchmesser und den 43° Schnittwinkel, die zusammen für gleichmäßige Oberflächen und hohe Spanabfuhr sorgen; die 8 Schneiden ermöglichen wirtschaftliche Zerspanung bei geringem Nachbearbeitungsaufwand. Bestellen Sie den Planmesserkopf direkt über Metav Werkzeuge oder fragen Sie unsere Beratung bei Bedarf an.

Planmesserkopf – 100 mm Fräskopf für OFCR 0704 Wendeplatten von Teknik Makina

Der Planmesserkopf ist ein kompakter Fräskopf zur effizienten Planbearbeitung großer Flächen und eignet sich speziell für den Einsatz mit OFCR 0704 Wendeplatten.

• 100 mm Durchmesser für großflächige Planbearbeitung
• 8 Schneiden für gleichmäßige Spanabfuhr
• Kompatibel mit OFCR 0704 Wendeplatten
• BK300 Spannpratze für stabile Wellenaufnahme
• Verriegelungsschraube M8x18 für sichere Montage

Präzise Oberflächen durch optimierten Schnittwinkel

Der Fräskopf vereint 43° Schnittwinkel und mehrere Schneiden, um bei Planfräsungen eine konstante Schnittkraft und reduzierte Vibrationen zu gewährleisten. Durch die Kombination aus Geometrie und Zähnezahl entsteht eine feinere Oberflächenbeschaffenheit, die Nacharbeiten minimiert und die Teilequalität erhöht. Der Begriff Schnittwinkel beschreibt dabei den Winkel zwischen Spanabziehkante und Werkstückoberfläche und beeinflusst direkt Spanform und Oberflächenrauheit.

Einfache Montage und sichere Verbindung am Werkzeug

Für die schnelle Rüstung ist die BK300 Spannpratze vorgesehen, die eine formschlüssige Verbindung zur Welle bietet. Die Befestigung erfolgt über die Verriegelungsschraube M8x18; der mitgegebene Inbusschlüssel 4 Allen dient dem Anziehen und Nachziehen der Schraube. Diese Komponenten sorgen für wiederholgenaue Wechselzyklen, kurze Stillstandszeiten und damit für erhöhte Maschinenverfügbarkeit.

Wirtschaftlicher Einsatz durch Standzeit und Effizienz

Mit 8 Schneiden verteilt sich die Schneidenbelastung auf mehrere Kanten, was die Standzeit erhöht und die Kosten pro bearbeiteter Fläche senkt. Gleichzeitig ermöglicht die Konstruktion effiziente Spanabfuhr, die thermische Belastung reduziert und die Werkzeugstandzeit positiv beeinflusst. Für Betriebe, die viele Planbearbeitungen durchführen, wirkt sich das direkt in geringeren Rüstzeiten und niedrigerem Verschleiß aus.

Flexibler Einsatzbereich und einfache Plattenwechsel

Der Planfräskopf ist speziell ausgelegt für den Einsatz mit OFCR 0704 Wendeplatten, was schnellen Plattenwechsel und einfache Lagerhaltung erlaubt. Die Systemkompatibilität reduziert die Anzahl unterschiedlicher Plattentypen im Bestand und vereinfacht die Werkzeugverwaltung. Dadurch lassen sich Rüstkosten und Komplexität in der Fertigung spürbar verringern.

Material- und Funktionsübersicht für Anwender ohne Fachvorkenntnisse

Der Fräskopf überträgt durch seine Geometrie die Schneidkräfte gleichmäßig auf die Plattenkanten; das führt zu stabilen Schnitten und weniger Bruchrisiko bei der Wendplattenkante. Für Anwender erklärt das: bessere Oberflächen und weniger Ausschuss. Der Einsatz der richtigen Spannpratze und das korrekte Anziehen der Verriegelungsschraube sind entscheidend für sichere Ergebnisse.

Empfehlung: Den Planmesserkopf von Teknik Makina über Metav Werkzeuge beziehen und bei technischen Fragen direkt per eMail info@metav-werkzeuge.com oder Telefon +49 2822 7131930 kompetent beraten lassen

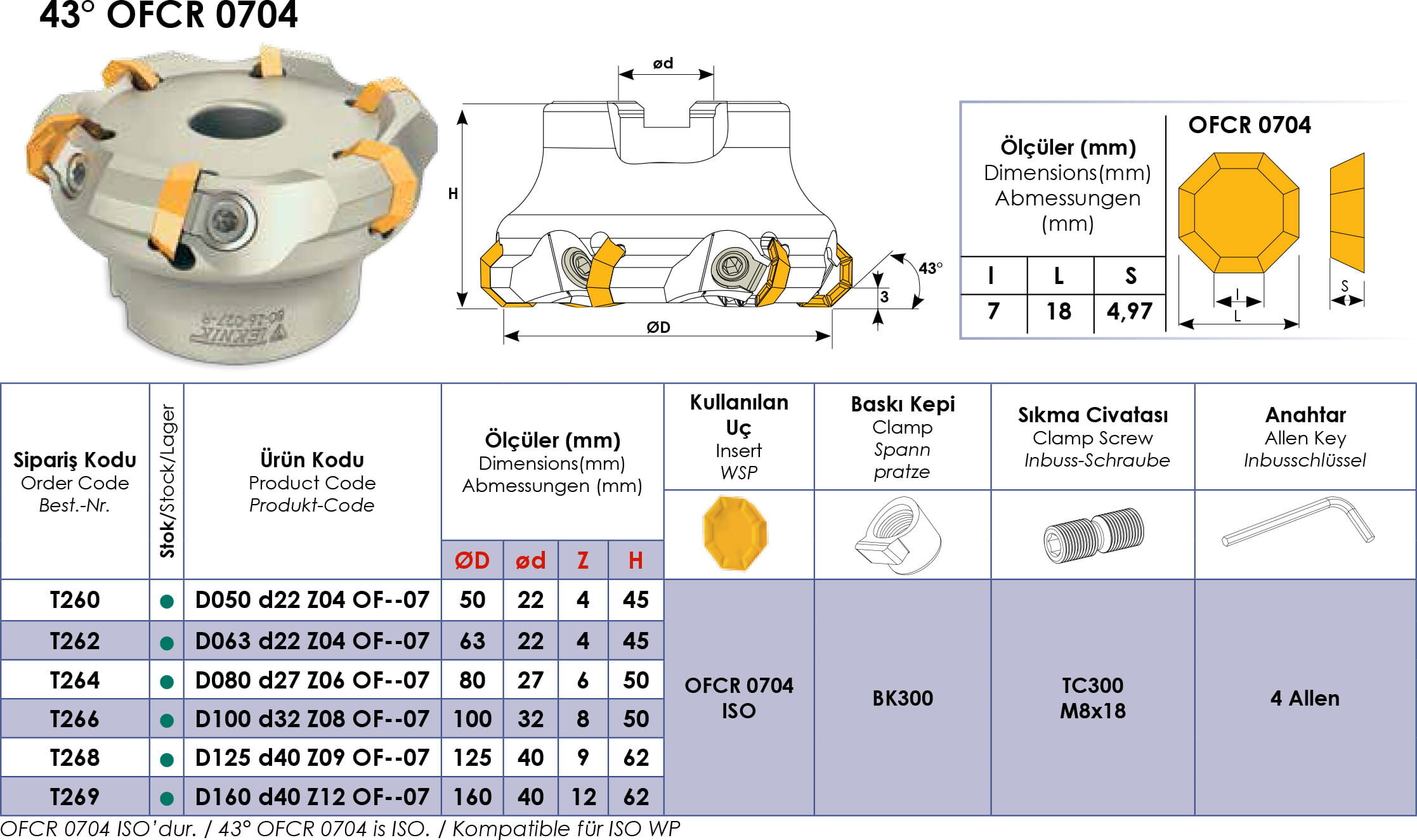

Produktmerkmale

• Artikelnummer: T266TM
• Marke: Teknik Makina
• Bezeichnung: Planmesserkopf
• Bezeichnung: für OFCR 0704 Wendeplatten
• GTIN: 4061905142277

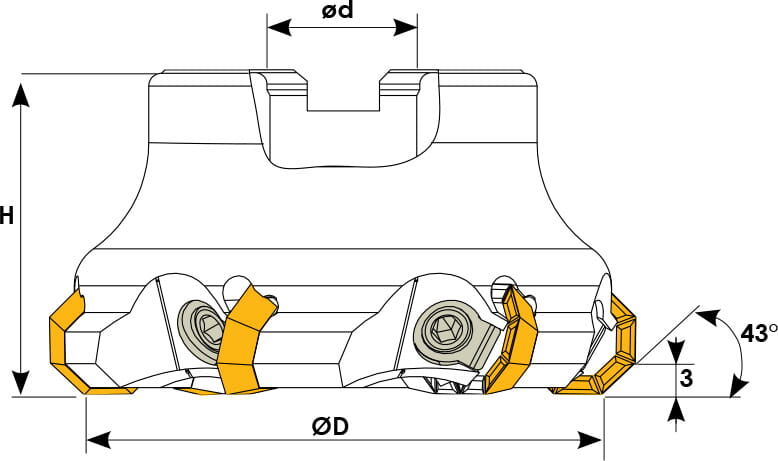

Fakten

• Durchmesser: 100 mm
• Gesamtlänge: 50 mm
• Aufnahme Durchmesser: 32 mm
• Schneiden: 8
• Schnittwinkel: 43°
• Gewicht: 1.654 kg

Besonderheiten

• Spannpratze: BK300
• Verriegelungsschraube: M8x18
• Inbusschlüssel: 4 Allen
• Für Wendeplatten: OFCR 0704

FAQ

Für welche Wendeplatten ist dieser Fräskopf geeignet?
Der Planmesserkopf von Teknik Makina ist kompatibel mit OFCR 0704 Wendeplatten; die Konstruktion erlaubt einfachen Plattenwechsel und sichert reproduzierbare Messergebnisse beim Fräsen.

Wie wird der Planmesserkopf montiert und fixiert?
Die Montage erfolgt über die BK300 Spannpratze und die Verriegelungsschraube M8x18; zum Anziehen wird der mitgelieferte Inbusschlüssel 4 Allen verwendet, wie bei der SKU T266TM dokumentiert.

Wie viele Schneiden hat der Fräskopf und welche Vorteile bieten sie?
Der Planmesserkopf verfügt über 8 Schneiden, was zu einer gleichmäßigeren Lastverteilung, längeren Standzeit und effizienterer Spanabfuhr führt; das verringert Stillstandszeiten bei Serienläufen.

Welche Aufnahme wird für den Fräskopf benötigt?
Für den Einsatz des Produkts ist die Aufnahme mit einem Durchmesser von 32 mm vorgesehen; in Kombination mit der BK300 Spannpratze sorgt dies für sichere Wellenverbindung.

Eignet sich der Planmesserkopf für den Dauerbetrieb in der Fertigung?
Der Planmesserkopf T266TM von Teknik Makina wurde für häufige Planbearbeitungen konzipiert; die robuste Auslegung und die verteilten Schneiden unterstützen längere Laufzeiten und wirtschaftliche Fertigungsprozesse.
