50mm Eckmesserkopf 90° für Walter ADMT 1204 Wendeplatten rechtsschneidend 5 Schneiden - Teknik Makina

Eckmesserkopf für ADMT 1204 Wendeplatten

Der Eckmesserkopf ist ein Schneidwerkzeug zur Aufnahme von ADMT 1204 Wendeplatten und optimiert die Stirn- und Planbearbeitung in Produktionsumgebungen.

• Eckmesserkopf für ADMT 1204 Wendeplatten
• Aufnahmedurchmesser 22 mm für sichere Montage
• 90° Schnittwinkel für präzise Stirn- und Planbearbeitung
• Torx Schraube M3x7; Torx Schlüssel T8 erforderlich
• Durchmesser 50 mm, 5 Schneiden für hohe Produktivität

Hohe Schnittstabilität für konstante Bauteilqualität

Der Eckmesserkopf wurde für wiederholbare Genauigkeit und geringe Vibrationen konstruiert. Der Aufnahmedurchmesser 22 mm sorgt für eine formschlüssige Verbindung zur Maschinenaufnahme und reduziert Schwingungen, während der Durchmesser 50 mm in Kombination mit 5 Schneiden einen gleichmäßigen Spanaufsatz ermöglicht. Der 90° Schnittwinkel unterstützt präzise Stirn- und Planbearbeitung, sodass Oberflächenqualität und Maßhaltigkeit bei Serienfertigung steigen. Die Fixierung erfolgt über eine Torx Schraube M3x7; der passende Torx Schlüssel T8 ist zur Montage zu verwenden.

Schnelles Rüsten und klarer Nutzen im Fertigungsablauf

Beim Wechseln der Wendeplatten zeigt sich der Vorteil des modularen Aufbaus: ADMT 1204 Wendeplatten lassen sich unkompliziert einlegen und indexieren, was Rüstzeiten verkürzt und Stillstand minimiert. Die kompakte Gesamtlänge 45 mm erleichtert Zugänglichkeit an engen Werkstückbereichen und reduziert Kollisionsrisiken. Für Anwender, die Indexable Inserts bevorzugen, erklärt die Bauweise den schnellen Wechsel der Schneideinsätze; auch Einsteiger verstehen so den direkten Zusammenhang zwischen Plattenwechsel und effizienter Produktionszeit.

Kompatibilität gewährleistet Planbarkeit und Investitionsschutz

Für Anwender, die auf bewährte Standards setzen, ist wichtig: Das Werkzeug ist ausgelegt für ADMT 1204 und damit ausdrücklich passend für Wendeplatten des Herstellers Walter, wodurch die Beschaffung und Lagerhaltung vereinfacht werden. Diese Kompatibilität reduziert die Notwendigkeit spezieller Plattenvarianten und macht Ersatzteilhaltung planbar. Außerdem ermöglicht die robuste Konstruktion konstante Bearbeitungsbedingungen, was die Prozesssicherheit im Fertigungsalltag stärkt.

Empfehlung: Für zuverlässige Schnittqualität und volle Walter-Kompatibilität das Eckmesserkopf über Metav Werkzeuge anfragen; Beratung per eMail info@metav-werkzeuge.com oder Telefon +49 2822 7131930

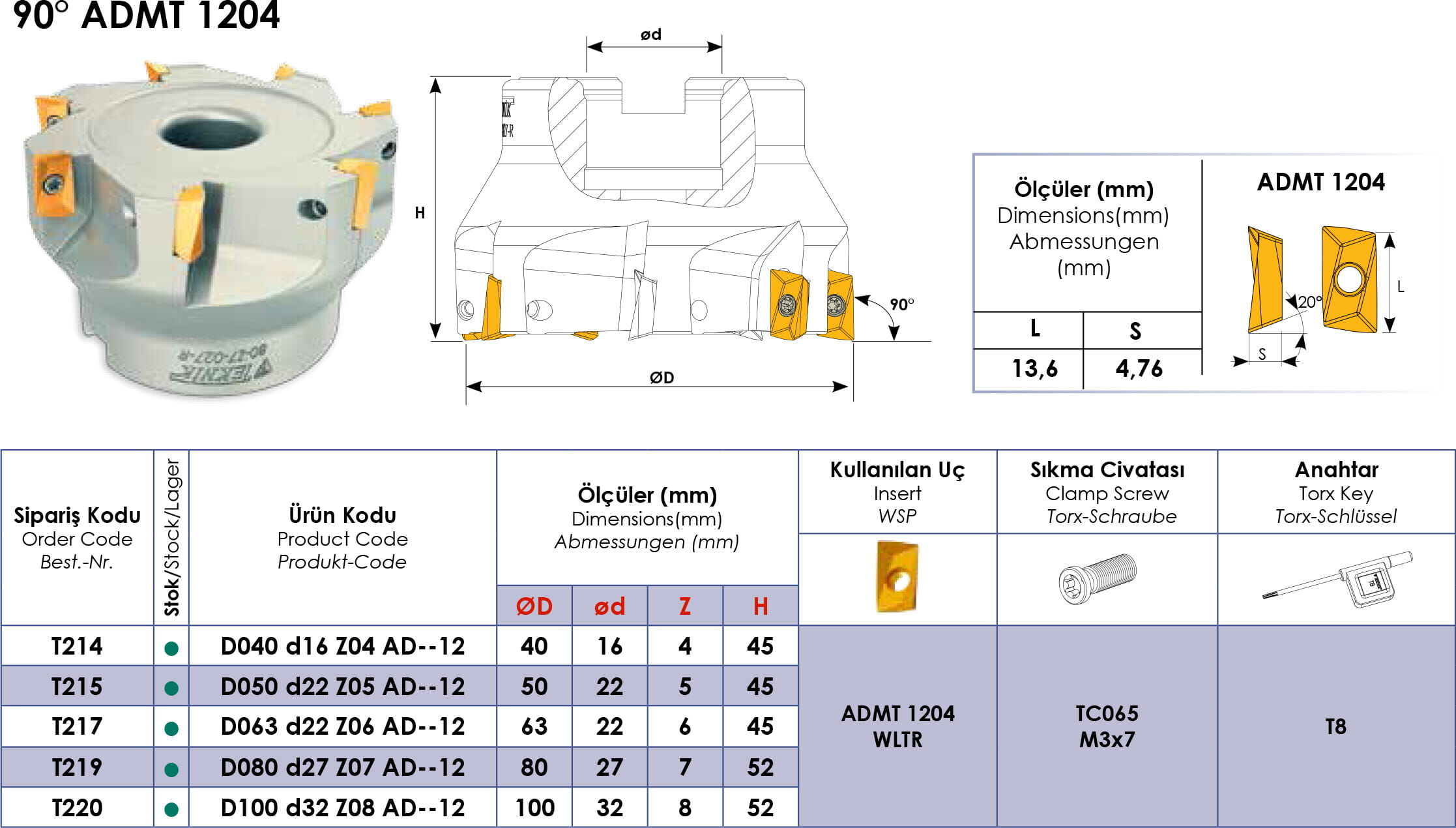

Produktmerkmale

• Artikelnummer: T215TM
• Bezeichnung: Eckmesserkopf für ADMT 1204 Wendeplatten
• Marke: Teknik Makina

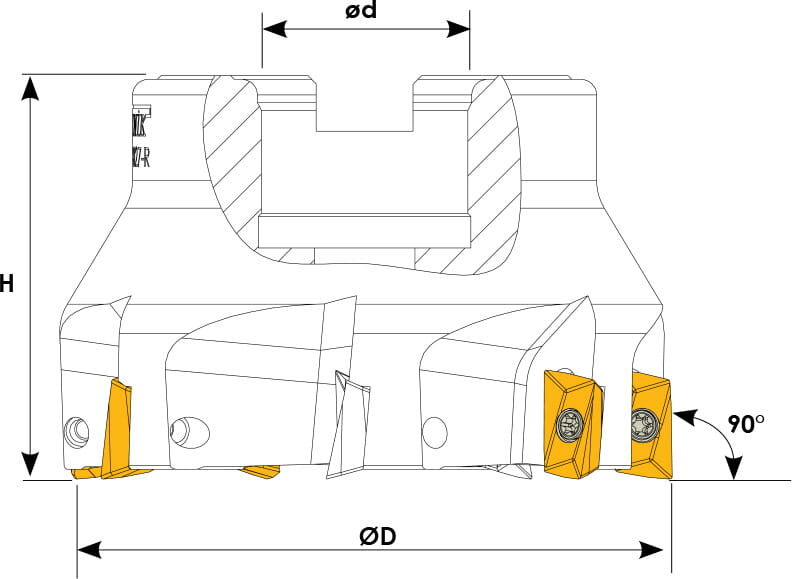

Fakten

• Aufnahme D: 22 mm
• Durchmesser: 50 mm
• Schneiden: 5
• Gesamtlänge: 45 mm
• Schnittwinkel: 90 °
• Gewicht: 0.35 kg

Besonderheiten

• Bezeichnung: für ADMT 1204 Wendeplatten
• Torx Schraube: M3x7 (Befestigungsschraube)
• Torx Schlüssel: T8 (Schlüsselgröße zum Anziehen)
• Passend für Wendeplatten Hersteller: Walter
• Für Wendeplatten: ADMT 1204

FAQ

Wie wird die Wendeplatte im Eckmesserkopf befestigt?
Die Wendeplatte ADMT 1204 wird im Eckmesserkopf über die Aufnahme positioniert und mit der Torx Schraube M3x7 fixiert; zum Anziehen wird ein Torx Schlüssel T8 verwendet. Bei der Artikelnummer T215TM handelt es sich um die Ausführung von Teknik Makina, die für Walter-Platten ausgelegt ist.

Ist der Eckmesserkopf mit anderen Wendeplattenformaten kompatibel?
Der Eckmesserkopf ist speziell für ADMT 1204 ausgelegt und bietet maximale Stabilität mit dieser Plattengröße; alternative Formate erfordern jeweils passende Halterungen oder Adapter.

Welche Vorteile bringt der 90° Schnittwinkel in der Praxis?
Der 90° Schnittwinkel erlaubt präzise Stirn- und Planbearbeitung, verbessert die Maßhaltigkeit und sorgt für gleichmäßigen Spanabtrag; im Produktionsprozess führt dies zu weniger Nacharbeit und konstanteren Ergebnissen.

Wie trägt die Bauform zu kürzeren Rüstzeiten bei?
Die kompakte Gesamtlänge von 45 mm und die standardisierte Aufnahme erlauben schnellen Plattenwechsel und einfachere Handhabung, wodurch Rüstzyklen verkürzt und Stillstandszeiten reduziert werden.

Für welche Maschinenaufnahme ist der Eckmesserkopf geeignet?
Der Eckmesserkopf hat einen Aufnahmedurchmesser von 22 mm und ist für Maschinen mit entsprechender Aufnahme dimensioniert; die Artikelnummer T215TM liefert diese technische Spezifikation.
