80mm Planmesserkopf 43° für Walter ODHT 0605 Wendeplatten rechtsschneidend 6 Schneiden - Teknik Makina

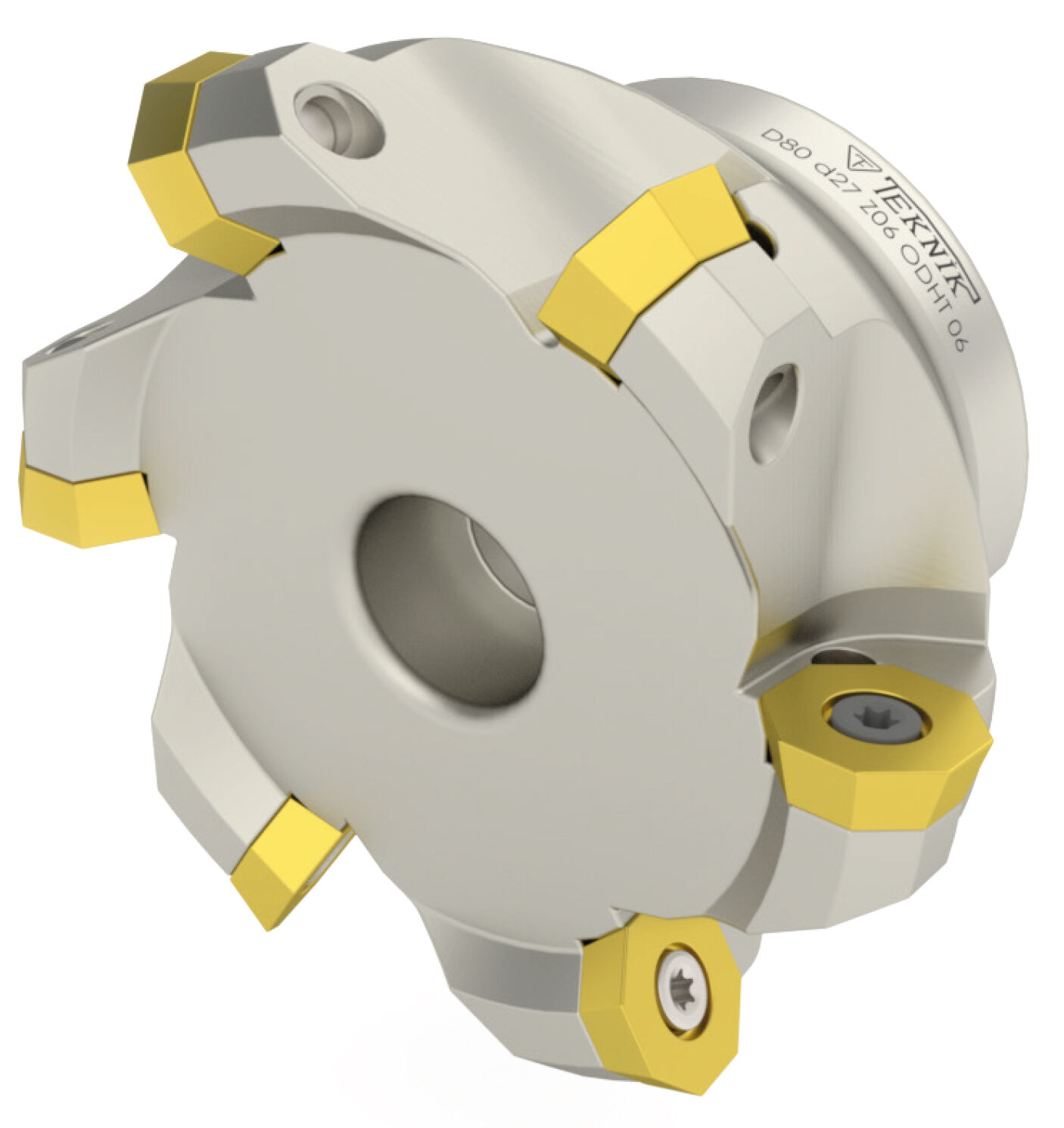

Planmesserkopf von Teknik Makina – Schneidkopf für ODHT 0605 Wendeplatten

Der Planmesserkopf ist ein kompakter Schneidkopf zur Aufnahme von ODHT 0605 Wendeplatten, der für stabile Planbearbeitung und effiziente Spanabfuhr konzipiert ist.

• Aufnahme 27 mm für stabile Verbindung
• Kompatibel mit Walter ODHT 0605 Wendeplatten
• 6 Schneiden für gleichmäßige Spanbildung
• Durchmesser 80 mm für große Planflächen
• Torx Schraube M5x12, Torx Schlüssel T20

Robuste Geometrie für gleichmäßige Planbearbeitung

Die konstruktive Auslegung mit 6 Schneiden und einem Schnittwinkel 43° sorgt für eine gleichmäßige Spanbildung und reduziert Vibrationen bei Planbearbeitung. Durch den Durchmesser 80 mm lässt sich eine größere Auflagefläche realisieren, was die Maßhaltigkeit bei langen Überfahrten verbessert. Die Aufnahme 27 mm gewährleistet eine präzise Klemmung am Werkzeughalter und damit reproduzierbare Ergebnisse. Diese Kombination aus Geometrie und Abmessungen trägt direkt zur Prozessstabilität und zur Verringerung von Nacharbeit bei.

Passgenauigkeit und Vorteile durch Kompatibilität mit Walter

Das Werkzeug ist gezielt ausgelegt für ODHT 0605 Wendeplatten und speziell kompatibel mit Wendeplatten des Herstellers Walter. Die Verwendung genormter Plattenformate reduziert Rüstzeiten und vereinfacht Lagerhaltung, da gängige Plattentypen genutzt werden können. Wer auf standardisierte Systemkomponenten setzt, profitiert von kürzeren Umbauzeiten und planbaren Standzeiten der Maschine. Die klare Anpassung an etablierte Plattenformate erhöht die Wirtschaftlichkeit im Fertigungsprozess.

Einfacher Wechsel und sichere Befestigung

Die Befestigung erfolgt über eine Torx Schraube M5x12, die mit dem mitgegebenen oder üblichen Torx Schlüssel T20 sicher angezogen wird. Die Torx-Ausführung (Sechszahnprofil) ermöglicht eine formschlüssige Übertragung des Anziehdrehmoments und verringert das Runddrehen der Schraube. Ein einfacher und reproduzierbarer Wechsel der Wendeplatten minimiert Stillstandzeiten und vereinfacht die Instandhaltung am Maschinenbett. Hinweise zur Anzugsmomentwahl und zur Kontrolle der Schraubensitzes sind in der betrieblichen Montageanleitung zu beachten.

Wirtschaftliche Effizienz und Einsatzszenarien

Durch die Kombination aus standardisierter Aufnahme und mehrschneidiger Ausführung eignet sich der Kopf besonders für wiederkehrende Planarbeiten an Guss- und Stahlwerkstücken sowie für allgemeine Flächenbearbeitung, wo stabile Schneidbedingungen gefragt sind. Die Konstruktion zielt auf lange Standzeiten und geringen Verschleiß bei normgerechter Anwendung ab. In Produktionsumgebungen mit hohem Durchsatz trägt der Einsatz solcher Komponenten dazu bei, Rüstzyklen zu verkürzen und die Gesamtanlageneffektivität zu steigern.

Empfehlung: Für präzise und wirtschaftliche Planbearbeitung den Planmesserkopf von Teknik Makina nutzen – passend für Walter ODHT 0605 Wendeplatten; bei technischen Fragen eMail: info@metav-werkzeuge.com oder Telefon: +49 2822 7131930

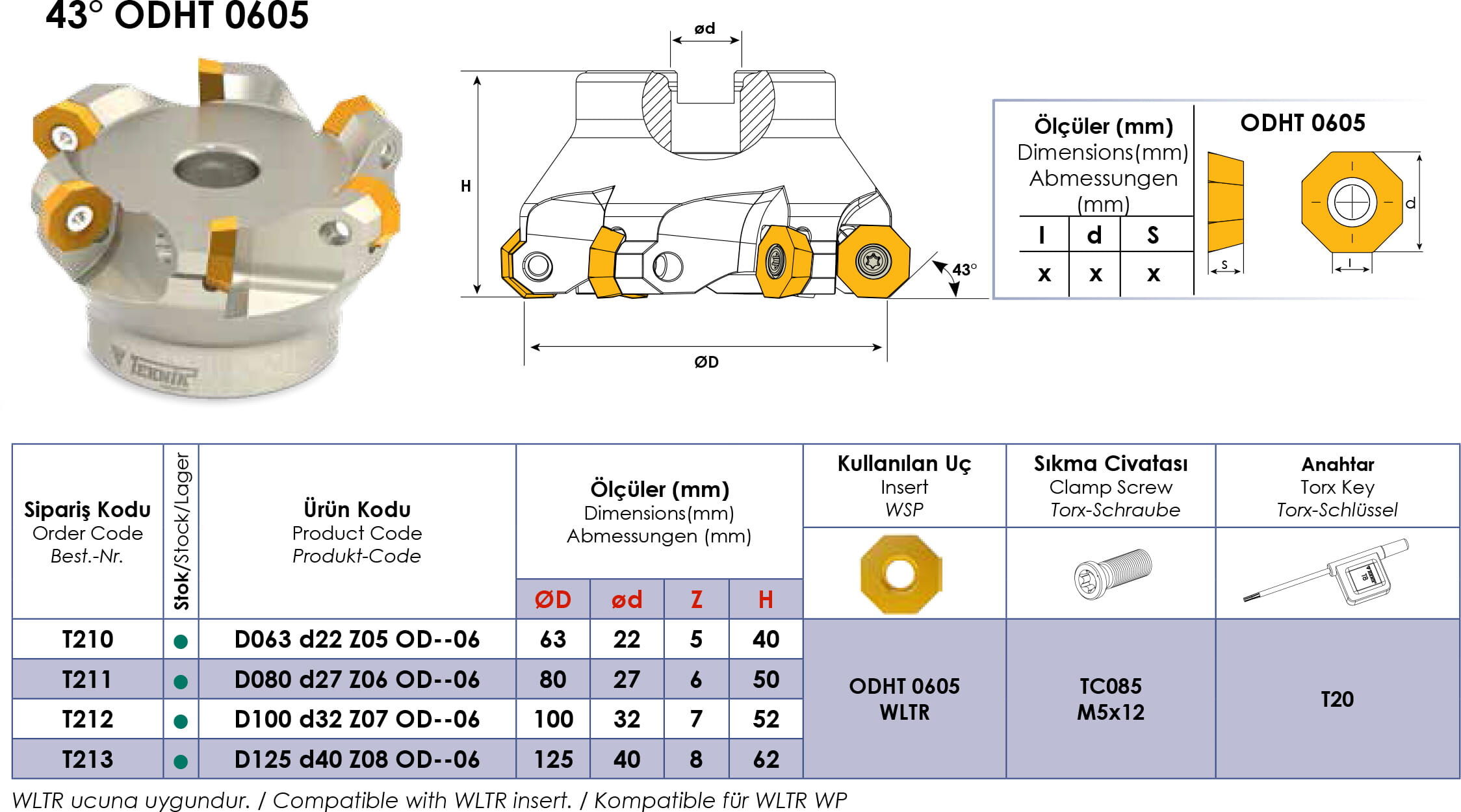

Produkteigenschaften

• Artikelnummer: T211TM
• Marke: Teknik Makina
• Bezeichnung: Planmesserkopf für ODHT 0605 Wendeplatten

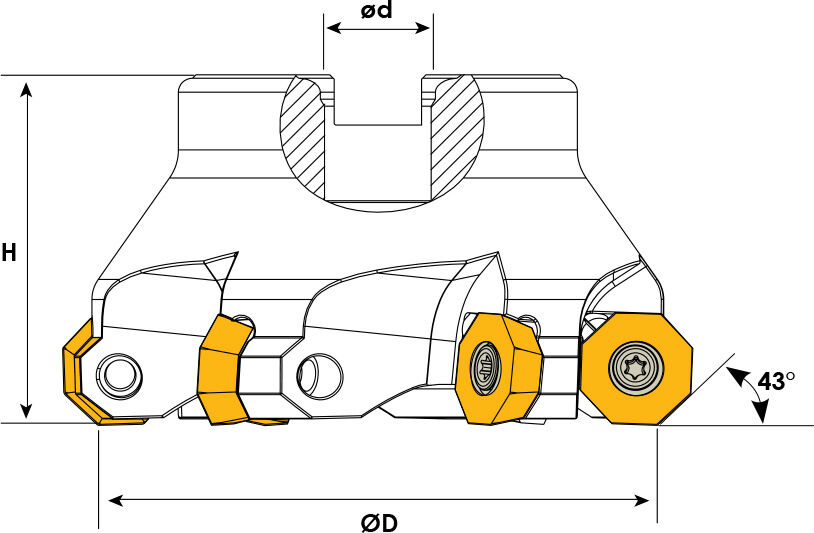

Fakten

• Aufnahme-Ø: 27 mm
• Gewicht: 1,07 kg
• Schnittwinkel: 43°
• Durchmesser: 80 mm
• Schneiden: 6
• Gesamtlänge: 50 mm

Besonderheiten

• Torx Schraube: M5x12 (Befestigungsschraube)
• Torx Schlüssel: T20 (Sechszahnprofil)
• Kompatibel mit Wendeplatten: ODHT 0605 (Indexplattenformat)
• Passend für Wendeplatten Hersteller: Walter (Systemkompatibilität)

FAQ

Wie montiere ich die Wendeplatte sicher am Planmesserkopf?
Die Wendeplatte wird auf die Aufnahme gesetzt und mit der Torx Schraube M5x12 befestigt; zur sicheren Montage empfiehlt sich der Torx Schlüssel T20. Bei korrekter Klemmung liefert der Planmesserkopf reproduzierbare Schneidbedingungen.

Für welche Wendeplatten ist dieser Schneidkopf geeignet?
Der Kopf ist ausgelegt für ODHT 0605 Wendeplatten und speziell kompatibel mit Platten des Herstellers Walter, wodurch standardisierte Bestückung und einfache Lagerhaltung möglich sind.

Welche Vorteile bieten die 6 Schneiden beim Planbearbeiten?
Mehrere Schneiden ermöglichen eine feinere Spanaufteilung und gleichmäßigere Belastung der Platten, was zu ruhigerem Lauf und oft längeren Standzeiten führt.

Ist spezielles Werkzeug für den Wechsel erforderlich?
Für den Wechsel wird ein Torx Schlüssel T20 benötigt; die Befestigung erfolgt über eine Torx Schraube M5x12. Weitere Spezialwerkzeuge sind in der Regel nicht erforderlich.

Kann der Kopf in automatisierten Rüstprozessen eingesetzt werden?
Ja, die genormte Aufnahme und die Kompatibilität mit ODHT 0605 Platten erleichtern die Integration in standardisierte Wechselzyklen und automatisierte Abläufe.
