Der Eckmesserkopf 90° T171TM überzeugt mit 50 mm Durchmesser, 90° Schnittwinkel und der Kompatibilität zu ANMX 1607 Wendeplatten; die Kombination aus kompakter Bauform und vier Schneiden ermöglicht präzise Stirnflächen und gleichmäßige Materialabnahme. Bestellen Sie den Eckmesserkopf direkt über Metav Werkzeuge oder holen Sie bei Bedarf technische Beratung ein.

Eckmesserkopf 90° T171TM – Stirnfräser für präzise Planbearbeitung

Der Eckmesserkopf 90° T171TM dient zur effizienten Stirn- und Planbearbeitung und ist ausgelegt für den Einsatz mit ANMX 1607 Wendeplatten.

• 50 mm Durchmesser für enge Bearbeitungsbereiche
• 90° Schnittwinkel für exakte Stirnflächen
• 4 Schneiden für gleichmäßige Materialabnahme
• Passend für ANMX 1607 Wendeplatten
• Torx Schraube M4,5x11 und Torx Schlüssel T15 für Montage

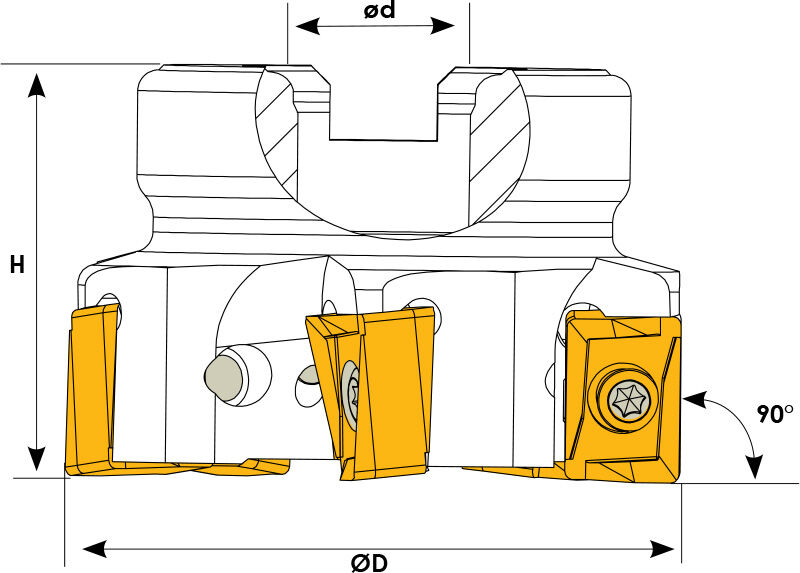

Präzise Schnittgeometrie für hochwertige Oberflächen

Die Schnittgeometrie des Eckmesserkopfs ist auf gleichmäßige Spanbildung ausgelegt. Der 90° Schnittwinkel sorgt für flache Stirnflächen und reduziert Nachbearbeitung. Durch die 4 Schneiden verteilt sich die Werkzeugbelastung, was die Standzeit der Wendeplatten erhöht und konstante Oberflächenqualität ermöglicht. Anwender profitieren von gleichmäßigen Ergebnissen bei Planschnitten und Konturbearbeitung.

Robuste Ausführung und einfache Montage

Die Konstruktion des Werkzeugs erlaubt eine schnelle und sichere Befestigung. Die mitgelieferte Torx Schraube M4,5x11 wird mit dem Torx Schlüssel T15 angezogen, was handliche Montage und zuverlässige Klemmkraft gewährleistet. Kurze Umrüstzeiten und eine stabile Verbindung zwischen Werkzeugkörper und Wendeplatte tragen zur Produktivitätssteigerung in der Fertigung bei.

Kompatibilität und Aufnahme für vielseitigen Einsatz

Der Eckmesserkopf ist speziell kompatibel mit ANMX 1607 Wendeplatten und bietet eine Aufnahme mit 22 mm Durchmesser, was ihn für viele Werkzeugaufnahmen nutzbar macht. Die Abstimmung auf gängige Wendeplattenformate erleichtert die Ersatzteilversorgung und minimiert Lagerkosten, weil vorhandene Plattentypen weiterverwendet werden können.

Effizienzvorteile in Serienfertigung und Einzelteilbearbeitung

Mit einem 50 mm Durchmesser und kompakten Abmessungen ist der Kopf ideal für enge Bauteile und mehrflächige Bearbeitungen. Die Geometrie unterstützt konstante Vorschübe und reduziert Vibrationen, wodurch sich die Bearbeitungszeit pro Bauteil senkt. Anwender erreichen durch die Kombination aus stabiler Schnittführung und schnellem Plattenwechsel höhere Stückzahlen bei stabiler Qualität.

Empfehlen Sie den Einsatz des Eckmesserkopfs T171TM von Teknik Makina für präzise Stirnfräsung und bestellen Sie über Metav Werkzeuge; für individuelle Fragen steht die Beratung per eMail info@metav-werkzeuge.com oder Telefon +49 2822 7131930 bereit.

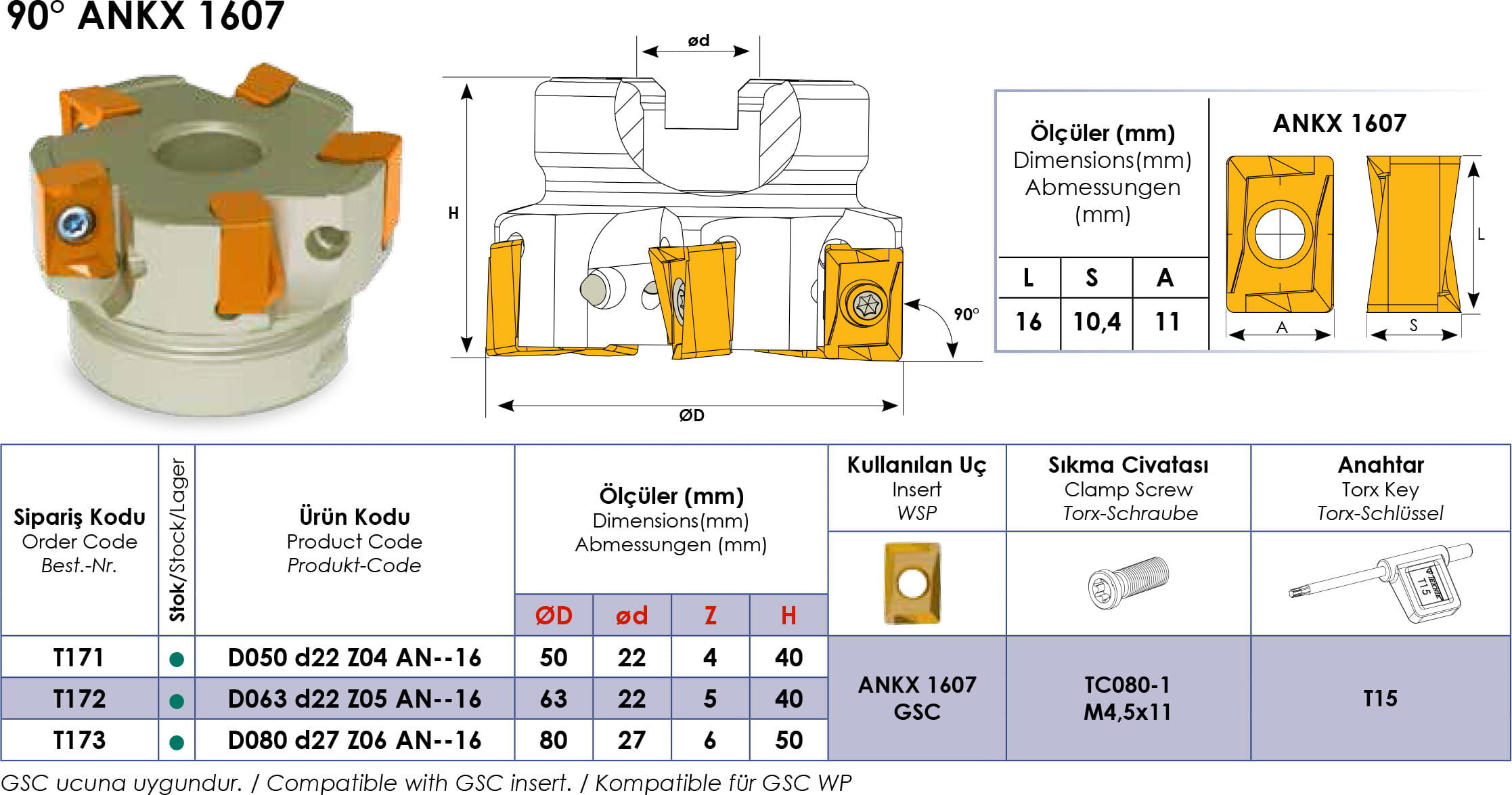

Produktmerkmale

• Artikelnummer: T171TM
• Bezeichnung: Eckmesserkopf für ANMX 1607 Wendeplatten
• Marke: Teknik Makina
• GTIN: 4061905142444

Daten

• Durchmesser: 50 mm
• Aufnahme mm d: 22 mm
• Gesamtlänge: 40 mm
• Schneiden: 4
• Schnittwinkel: 90 °
• Gewicht: 0.307 kg

Besonderheiten

• Passend für: ANMX 1607 Wendeplatten
• Torx Schlüssel: T15 – Montagewerkzeug für Schrauben
• Torx Schraube: M4,5x11

FAQ

Welche Wendeplatten passen auf den Eckmesserkopf?
Der Eckmesserkopf T171TM von Teknik Makina ist kompatibel mit ANMX 1607 Wendeplatten und wurde für diesen Plattentyp ausgelegt, sodass ein sicherer Sitz und optimale Spanabfuhr gewährleistet sind.

Wie wird der Eckmesserkopf montiert?
Die Montage erfolgt mit der Torx Schraube M4,5x11, welche mit einem Torx Schlüssel T15 angezogen wird; dadurch ist ein schneller und sicherer Plattenwechsel gewährleistet.

Für welche Anwendungen eignet sich der T171TM besonders?
Der Eckmesserkopf eignet sich für präzise Stirn- und Planbearbeitung, besonders bei engen Bauteilen und mehrflächigen Konturen, wo der 50 mm Durchmesser und der 90° Schnittwinkel Vorteile bieten.

Wie viele Schneiden hat das Werkzeug und welchen Vorteil bringt das?
Der T171TM verfügt über 4 Schneiden, was zu gleichmäßiger Materialabnahme, reduzierter Belastung je Schneide und längerer Plattenstandzeit führt.

Ist der Eckmesserkopf für Serienfertigung geeignet?
Ja, die robuste Bauform, die einfache Montage per Torx und die Kompatibilität mit gängigen Wendeplatten machen den T171TM für Serienfertigung sowie für Einzelteilbearbeitung geeignet.
