Der Eckmesserkopf überzeugt durch Präzision und einfache Montage: Mit 200 mm Durchmesser, 8 Schneiden und 90° Schnittwinkel liefert er saubere Stirn- und Eckfräsungen, die Standzeit der Wendeplatten wird effektiv genutzt. Die Aufnahme Ø 60 mm und die standardisierte Befestigung mit M8x24 Inbusschrauben ermöglichen schnellen Wechsel und hohe Prozesssicherheit. Für Arbeitsschritte mit TPKN 2204 Wendeplatten besonders geeignet. Bestellen Sie direkt über Metav Werkzeuge oder fragen Sie unsere Beratung bei Bedarf an.

Eckmesserkopf von Teknik Makina

Eckmesserkopf für kraftvolle Stirn- und Eckfräsungen, geeignet für Werkstatt und Produktion

• 200 mm Durchmesser geeignet für großflächige Fräsungen
• Kompatibel mit TPKN 2204 Wendeplatten
• 8 Schneiden für gleichmäßige Spanbildung
• Aufnahme Ø 60 mm für standardisierte Spannsysteme
• 90° Schnittwinkel für präzise Schulterfräsungen

Höhere Produktivität durch optimierte Schneidenanzahl und Geometrie

Die Kombination aus 8 Schneiden und 90° Schnittwinkel sorgt für gleichmäßige Spanabfuhr und stabile Schnittkräfte, was die Oberflächenqualität verbessert. Hohe Schneidenanzahl ermöglicht zudem ruhigen Lauf bei höheren Vorschüben, wodurch die Produktivität in Serienfertigung steigt. Anwender profitieren von konstanter Oberflächenqualität und reduzierten Nacharbeiten.

Schneller Werkzeugwechsel und sichere Befestigung für kurze Rüstzeiten

Dank Aufnahme Ø 60 mm und standardisierten Befestigungen mit M8x24 Inbusschrauben lässt sich der Fräskopf rasch montieren und justieren. Die Möglichkeit, Wendeplatten der Norm TPKN 2204 einzusetzen, erleichtert die Ersatzteilbeschaffung und reduziert Lagerkosten. Ein beiliegender Inbusschlüssel (5) ermöglicht einfache Montage vor Ort.

Dauerhaftigkeit und Wirtschaftlichkeit durch robuste Bauweise

Der Fräskopf ist auf langlebige Nutzung ausgelegt; die solide Konstruktion trägt zur Standzeit der Wendeplatten bei und schützt die Schnittkanten vor frühzeitigem Verschleiß. Austauschbare Wendeplatten minimieren Stillstandzeiten, weil beschädigte Schneiden schnell ersetzt werden können. Das Ergebnis ist ein wirtschaftlicher Fertigungsprozess mit geringem Werkzeugdurchsatz.

Vielseitige Einsatzmöglichkeiten für präzise Außen- und Innenkanten

Das Werkzeug eignet sich besonders für Stirn- und Eckfräsarbeiten in der Serien- und Einzelteilfertigung, etwa bei Konturennacharbeit oder Nutenanschlüssen. Die Geometrie ermöglicht saubere Kantenbildung auch bei wechselnden Schnittbedingungen. Für Betriebe, die auf wiederholbare Maßhaltigkeit setzen, erhöht der Einsatzprozess die Prozesssicherheit.

Für präzise Stirnfräsungen empfehlen wir den Einsatz dieses Eckmesserkopfs von Teknik Makina – bei Metav Werkzeuge anfragen, wir beraten zur passenden Bestückung und Lieferung: info@metav-werkzeuge.com, Tel. +49 2822 7131930.

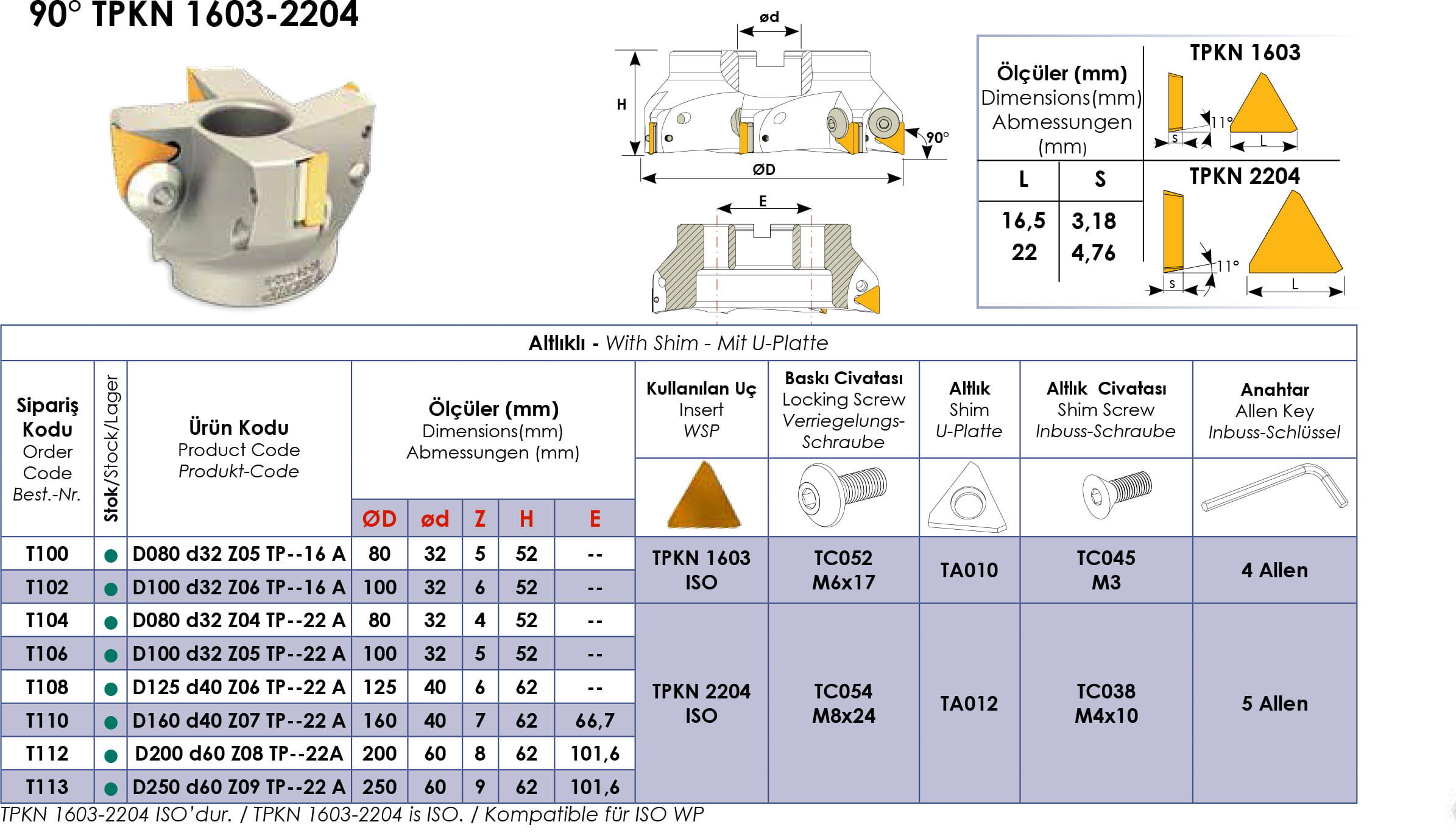

Produktmerkmale

• Artikelnummer: T136TM
• Marke: Teknik Makina
• Bezeichnung: Eckmesserkopf für TPKN 1603-2204 Wendeplatten

Daten

• Durchmesser: 200 mm
• Aufnahme Ø: 60 mm
• Gesamtlänge: 62 mm
• Schneiden: 8
• Schnittwinkel: 90°
• Gewicht: 5.458 kg

Besonderheiten

• Fur Wendeplatten: TPKN 2204 (Wendeplatten-Typ)
• Inbusschlüssel: 5 Allen (Werkzeuggröße)
• Inbusschraube: M8x24
• SKU: T136TM
• GTIN: 4061905143441

FAQ

Was ist der Vorteil der 8 Schneiden beim Eckmesserkopf?
Mehrere Schneiden verteilen den Verschleiß und ermöglichen ruhigere Schnittbedingungen; der Eckmesserkopf von Teknik Makina mit 8 Schneiden sorgt so für gleichmäßigere Oberflächen und längere Werkzeugintervalle.

Welche Wendeplatten passen in dieses Werkzeug?
Das Werkzeug ist kompatibel mit TPKN 2204 Wendeplatten; die Konstruktion des Eckmesserkopfs erlaubt einfache Aufnahme und sicheren Sitz der Normplatten.

Welche Aufnahmegröße wird benötigt?
Für die Montage ist eine Aufnahme mit Ø 60 mm vorgesehen; dies gewährleistet stabile Verbindung zwischen Spindel und Fräskopf bei planbaren Schnittkräften.

Wie wird der Eckmesserkopf befestigt?
Der Fräskopf wird mit M8x24 Inbusschrauben befestigt; ein Inbusschlüssel 5 wird für die Montage verwendet, was schnelle und sichere Wechsel ermöglicht.

Ist das Werkzeug für Serienfertigung geeignet?
Ja, der robuste Aufbau und die Möglichkeit, standardisierte TPKN 2204 Wendeplatten zu nutzen, machen den Eckmesserkopf von Teknik Makina (SKU T136TM) besonders geeignet für Serienprozesse.
