20mm Schaftfräser für XNKT 0604 Wendeplatten, 2 Schneiden, 40mm Schneidenlänge - Teknik Makina

Der Schaftfräser überzeugt durch 20 mm Schaftdurchmesser und eine 40 mm Schneidenlänge, was präzise, stabile Bearbeitung und ausreichend Eingriffstiefe ermöglicht; die Kompatibilität mit den Korloy XNKT 0604 Wendeplatten macht das Werkzeug sofort einsatzbereit für gängige Aufspannungen und sorgt für wirtschaftliche Standzeiten bei anspruchsvollen Zerspanungsaufgaben. Bestellungen und Beratungsanfragen über Metav Werkzeuge möglich.

Schaftfräser für XNKT 0604 Wendeplatten (S834TM)

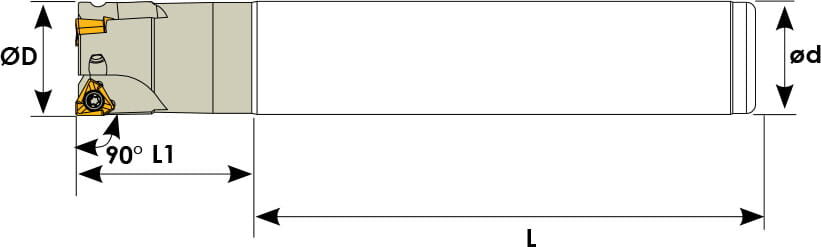

Der Schaftfräser ist ein 90°-Fräser mit 20 mm Schaftdurchmesser und eignet sich für präzise Plan- und Konturbearbeitung mit Indexplatten vom Typ XNKT 0604.

• 20 mm Schaftdurchmesser für stabile Aufnahmen
• 40 mm Schneidenlänge für tiefe Eingriffe
• 2 Schneiden für ruhigen Lauf und Spanabfuhr
• 90° Schnittwinkel für rechtwinklige Konturen
• Kompatibel mit Korloy XNKT 0604 Wendeplatten

Hohe Präzision und belastbare Schnittqualität für Serienfertigung

Der Schaftfräser bietet eine ausgelegte Geometrie mit 2 Schneiden, die für ruhigen Lauf und gleichmäßige Spanabfuhr sorgt. Durch den 90° Schnittwinkel entstehen saubere, rechtwinklige Konturen, was insbesondere bei Plan‑ und Stirnoperationen zu reproduzierbaren Ergebnissen führt. Die Kombination aus robustem Schaft und optimierter Schneidenlänge ermöglicht konstante Oberflächenqualität auch bei längeren Standzeiten.

Konstruktion und Montagefreundlichkeit für effizienten Einsatz

Mit einem 20 mm Schaftdurchmesser und einer klaren Schnittlänge von 40 mm lässt sich der Fräser sicher in handelsüblicher Spanntechnik aufnehmen. Die Montage erfolgt mit der mitgelieferten Befestigung; für den Wechsel der Wendeplatten sind Torx Schlüssel T8 und die Torx Schraube M3x7 (Montage) vorgesehen, sodass der Plattenwechsel schnell und reproduzierbar ausgeführt werden kann. Das reduziert Ausfallzeiten und vereinfacht den Einsatz im Produktionsalltag.

Kompatibilität und Einsatzgebiete für flexible Fertigungsprozesse

Dieses Fräswerkzeug ist ausgelegt für den Einsatz mit XNKT 0604‑Wendeplatten und wurde speziell auf die Nutzung mit Platten des Herstellers Korloy abgestimmt. Dadurch ergibt sich eine breite Anwendbarkeit in der Stahl‑ und Leichtmetallbearbeitung, etwa für Planfräsen, Taschenbearbeitung und Konturfräsen. Die klare Spezifikation der Plattenaufnahme gewährleistet einfache Beschaffung und Austauschbarkeit im Lager.

Vorteile in Standzeit und Prozesssicherheit

Durch die robuste Ausführung und die gezielte Geometrie kann der Schaftfräser wirtschaftliche Standzeiten liefern und die Prozesssicherheit erhöhen. Weniger Werkzeugwechsel bedeuten geringere Rüstzeiten und eine höhere Ausbringung in Serienprozessen. Anwender profitieren von einem Werkzeug, das sich sowohl für Einzelteile als auch für kleinere Serien bewährt.

Empfehlung: Den robusten Schaftfräser von Teknik Makina mit 20 mm Schaftdurchmesser und XNKT 0604‑Kompatibilität über Metav Werkzeuge beziehen — bei Fragen eMail an info@metav-werkzeuge.com oder Telefon +49 2822 7131930

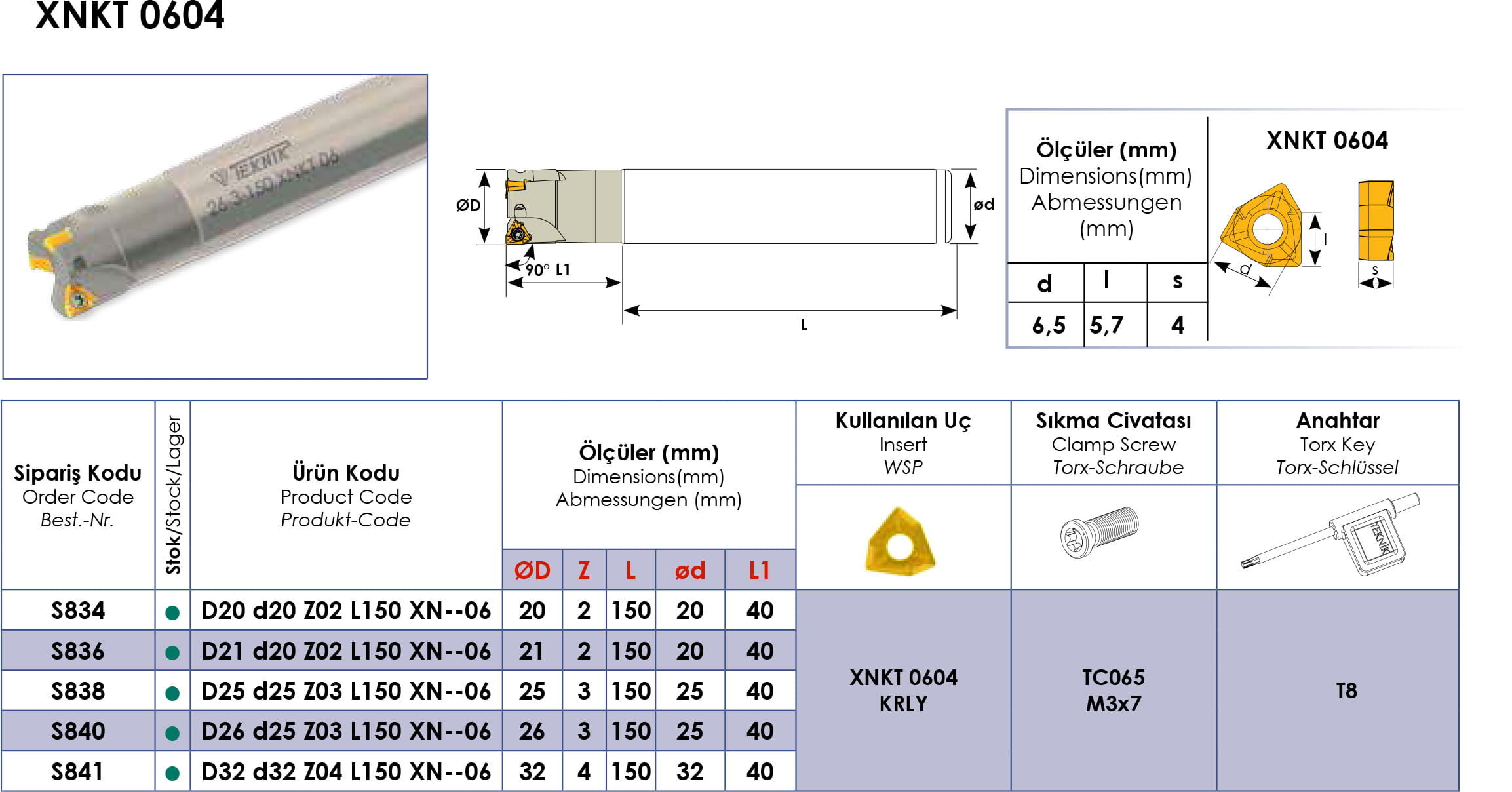

Produktmerkmale

• Artikelnummer: S834TM
• Marke: Teknik Makina
• Bezeichnung: Schaftfräser für XNKT 0604 Wendeplatten
• GTIN: 4061905146268

Fakten

• Gesamtlänge: 150 mm
• Schaftdurchmesser: 20 mm
• Schaftlänge Schneide: 40 mm
• Schneiden: 2
• Schnittwinkel: 90°
• Gewicht: 0.365 kg

Besonderheiten

• Wendeplatten: XNKT 0604 (Wendeplattenformat)
• Passend für Hersteller: Korloy (Wendeplattenhersteller)
• Torx Schlüssel: T8 (Montage)
• Torx Schraube: M3x7 (Montage)
• SKU: S834TM

FAQ

Welche Wendeplatten passen auf das Werkzeug?
Der Schaftfräser ist für XNKT 0604‑Wendeplatten ausgelegt und wurde auf Kompatibilität mit Korloy‑Platten abgestimmt, sodass der Plattenwechsel standardisiert und unkompliziert erfolgt.

Wie groß ist der Schaft und welche Aufnahme wird benötigt?
Der Fräser verfügt über einen 20 mm Schaftdurchmesser, ideal für gängige Spannsysteme; Details zur sicheren Aufnahme finden sich in der Montageanleitung des Werkzeugs S834TM von Teknik Makina.

Wie tief kann mit dem Fräser gearbeitet werden?
Die effektive Schneidenlänge beträgt 40 mm, was tiefe Eingriffe und sichere Zerspanung bei Plan‑ und Konturoperationen ermöglicht.

Welche Schrauben und Werkzeuge werden für den Plattenwechsel benötigt?
Für den Plattenwechsel sind Torx Schraube M3x7 und Torx Schlüssel T8 vorgesehen, die eine schnelle und reproduzierbare Montage der Wendeplatten erlauben.

Für welche Materialien ist der Fräser geeignet?
Der Schaftfräser S834TM wird universell eingesetzt, etwa bei Stahl und Leichtmetall, und eignet sich besonders für Anwendungen, die rechtwinklige Konturen und stabile Standzeiten erfordern.
