Schaftfräser S640TM — Schaftfräser für XOMX 0602-1204 Wendeplatten

Der Schaftfräser S640TM ist ein robuster Schaftfräser für indexierbare Wendeplatten und wurde für effiziente Mehrlagenbearbeitung mit hoher Standzeit entwickelt.

• 20 mm Schaftdurchmesser für stabile Aufnahme
• 2 Schneiden für ruhigen Lauf und zügigen Spanabfluss
• 55 mm Schneidenlänge für tiefere Eingriffe
• Passend für SECO Wendeplatten XOMX 1204
• Torx Schraube M3,5x8,5 mit Torx Schlüssel T10

Hohe Produktivität durch konsequente Konstruktion

Der Schaftfräser S640TM überzeugt durch eine kompakte Geometrie mit 20 mm Schaftdurchmesser und einer Schneidenlänge von 55 mm, was die Stabilität in der Spannaufnahme erhöht und Vibrationen reduziert. Durch die Auslegung auf 2 Schneiden entsteht ein gleichmäßiger Spanfluss, der Schnittkräfte reduziert und die Maschinenlaufzeit verlängert. Anwender profitieren von konstanter Oberflächenqualität und reduzierten Ausfallzeiten durch geringere Nacharbeit. Die robuste Ausführung ist auf produktive Fräsprozesse ausgelegt und unterstützt kurze Rüstzeiten bei wechselnden Einsätzen.

Kompatibilität und einfache Bedienung im Alltag

Die Auslegung des Werkzeugs erlaubt die Aufnahme von XOMX 1204-Wendeplatten; das Werkzeug ist ausdrücklich kompatibel mit Einlegeplatten des Herstellers SECO. Der Wechsel der Wendeplatten erfolgt mit der angegebenen Torx Schraube M3,5x8,5 und dem passenden Torx Schlüssel T10, wodurch ein sicherer Sitz und reproduzierbare Schneidenpositionen gewährleistet sind. Diese Kompatibilität vereinfacht die Lagerhaltung und ermöglicht den Einsatz bewährter Plattengeometrien ohne zusätzliche Adapter.

Einsatzvorteile und wirtschaftliche Aspekte

Die Kombination aus stabiler Schaftaufnahme und längerer Schneidenlänge ermöglicht wirtschaftliche Zerspanungsstrategien: Größere Abspanraten pro Werkzeugwechsel und gleichbleibende Bauteilqualität reduzieren Stückkosten. Durch die Standardaufnahme mit 20 mm Schaft lässt sich das Werkzeug in gängigen Spannsystemen nutzen, was Umrüstzeiten minimiert. Die klare mechanische Konstruktion sorgt zudem für planbare Standzeiten, so dass Beschaffungs- und Fertigungsprozesse besser kalkulierbar sind.

Montage, Sicherheit und Pflegehinweise

Beim Montieren der Wendeplatten auf dem Schaftfräser ist auf das vorgeschriebene Anzugsmoment der Torx Schraube M3,5x8,5 zu achten; der Einsatz des T10-Schlüssels gewährleistet die richtige Kraftübertragung und verhindert Beschädigungen an Schraube oder Plattenauflage. Regelmäßige Sichtprüfung der Auflageflächen und eine saubere Entfernung von Spanrückständen verlängern die Lebensdauer der Schneidkanten. Bei Bedarf kann der Anwender auf bewährte Wartungsintervalle zurückgreifen, um Ausfallzeiten gering zu halten.

Empfehlung: Für Produktionsprozesse, die auf SECO‑Indexplatten setzen, bietet der Schaftfräser S640TM eine verlässliche Lösung für wirtschaftliche und qualitativ hohe Fräsarbeiten; bei Fragen zur passenden Wendeplatte oder zur Einsatzoptimierung steht Metav Werkzeuge gern beratend zur Seite, eMail: info@metav-werkzeuge.com, Telefon: +49 2822 7131930

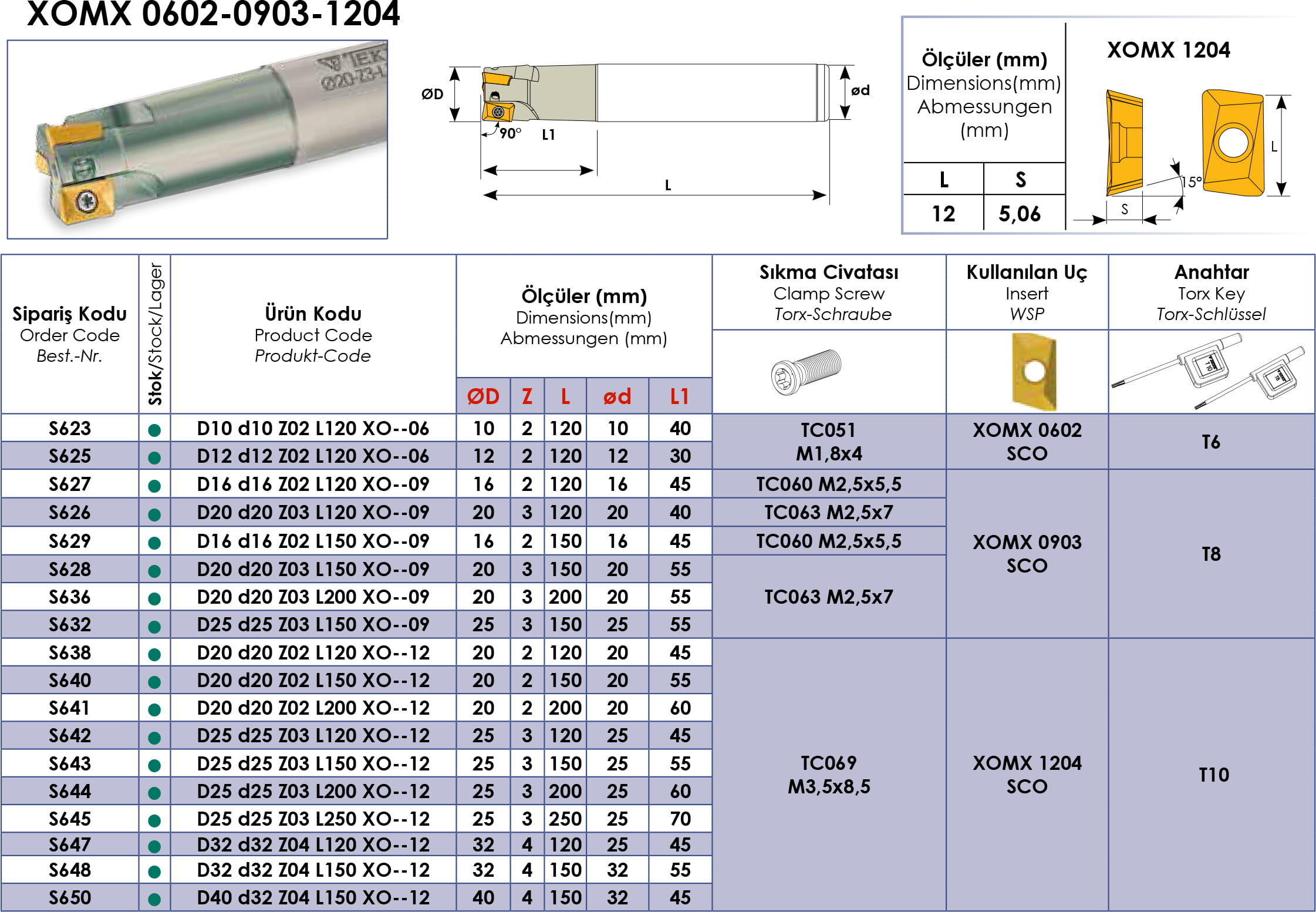

Technische Daten

• Artikelnummer: S640TM
• Marke: Teknik Makina
• Bezeichnung: Schaftfräser für XOMX 0602-1204 Wendeplatten

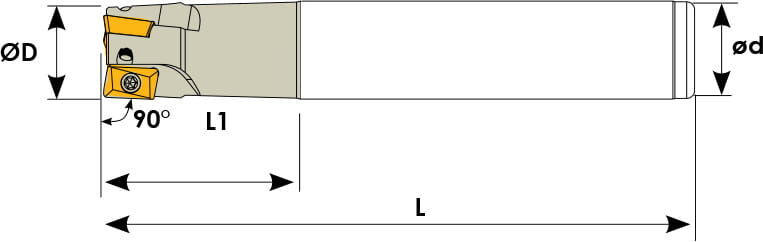

Fakten

• Schaftdurchmesser: 20 mm
• Schaftlänge Schneide: 55 mm
• Anzahl Schneiden: 2
• Gesamtlänge: 150 mm
• Schnittwinkel: 90°
• Gewicht: 0,439 kg

Besonderheiten

• Torx Schraube: M3,5x8,5
• Torx Schlüssel: T10
• Passend für Wendeplattenhersteller: SECO
• Für Wendeplatten: XOMX 1204
• Bezeichnung / Anwendung: Schaftfräser

FAQ

Wie erkenne ich, ob die Wendeplatten passen?
Der Schaftfräser S640TM ist für die Aufnahme von XOMX 1204‑Wendeplatten ausgelegt und kompatibel mit Platten des Herstellers SECO; die Kombination von Plattenform und Schraubverbindung gewährleistet korrekten Sitz und stabile Bearbeitung.

Sind die Wendeplatten im Lieferumfang enthalten?
Wendeplatten werden separat angeboten; der Schaftfräser S640TM wird ohne Wendeplatten geliefert, damit Anwender die für ihren Prozess passende Plattenlegierung und Beschichtung wählen können.

Welchen Schraubenschlüssel benötige ich für den Plattenwechsel?
Für den Plattenwechsel am Schaftfräser S640TM wird eine Torx Schraube M3,5x8,5 verwendet; der empfohlene Schlüssel ist ein T10, um das richtige Anzugsmoment sicherzustellen.

Für welche Aufnahmegrößen ist der Schaftfräser geeignet?
Der Schaftdurchmesser des S640TM beträgt 20 mm, wodurch er in Spannmittelsysteme mit diesem Normmaß integriert werden kann; dies vereinfacht die Einbindung in bestehende Werkzeugwechselzyklen.
