25mm Schaftfräser für R390-1704 Wendeplatten, 90°, Schaft 25mm, Schneide 55mm - Teknik Makina

Der robuste Schaftfräser S520TM bietet mit 25 mm Schaftdurchmesser, 90° Schnittwinkel und Kompatibilität zu Sandvik R390-1704 Wendeplatten eine sichere Basis für präzise Stirn- und Konturbearbeitung; dank einfacher Wendeplattenwechsel und standardisierter Befestigung über Torx Schraube M3,5x8,5 ist der Einsatz wirtschaftlich und wartungsarm. Bestellen Sie das Werkzeug direkt über Metav Werkzeuge oder kontaktieren Sie unsere Beratung bei offenen Fragen.

Schaftfräser S520TM – Wendeplattenfräser

Der Schaftfräser S520TM ist ein Wendeplattenfräser für präzise 90° Stirn- und Konturbearbeitung mit austauschbaren Einsätzen.

• 25 mm Schaftdurchmesser für stabile Aufnahme
• Kompatibel mit Sandvik R390-1704 Wendeplatten
• 90° Schnittwinkel für exakte Stirnflächen
• Gesamtlänge 150 mm, Schneidenanzahl: 2
• Torx Schlüssel T15 und M3,5x8,5 Torx Schraube für Montage

Robuste Konstruktion sorgt für stabile Bearbeitung

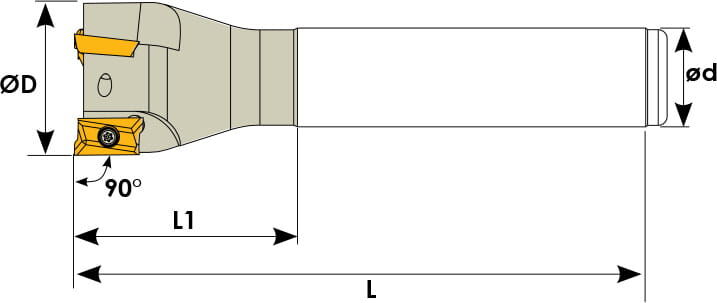

Die Konstruktion des Schaftfräsers setzt auf einen kräftigen Schaftdurchmesser 25 mm und eine Gesamtlänge 150 mm, was Vibrationen reduziert und die Schnittstabilität erhöht. Durch die Verwendung von Wendeplatten lassen sich Verschleißteile schnell ersetzen, wodurch Ausfallzeiten minimiert werden. Die Geometrie mit 90° Schnittwinkel unterstützt saubere Stirnflächen und erleichtert die Nachbearbeitung.

Kompatibilität und Erklärung der Wendeplattentechnik

Der Fräser ist abgestimmt auf R390-1704 Wendeplatten von Sandvik, was standardisierte Plattenverfügbarkeit und einfache Ersatzteilversorgung garantiert. Wendeplatten sind austauschbare Schneideinsätze, die auf den Fräserträger montiert werden; ihr Austausch spart Kosten gegenüber monolithischen Werkzeugen und ermöglicht das schnelle Wiederherstellen der Schneidleistung.

Einfache Montage und sichere Befestigung

Der Wechsel der Schneideinsätze erfolgt über die bewährte Befestigung mit Torx Schraube M3,5x8,5; zur Montage wird der passende Torx Schlüssel T15 verwendet. Diese Kombination gewährleistet eine formschlüssige Verbindung und schnelle Wechselzyklen ohne Spezialwerkzeug. Saubere Reinigung der Auflageflächen vor dem Anziehen sorgt für gleichbleibende Rundlaufgenauigkeit.

Geometrische Vorteile für präzise Ergebnisse

Mit zwei Schneiden wird eine gleichmäßige Spanabfuhr erreicht und die Oberflächenqualität verbessert. Die definierte Schaftlänge Schneide 55 mm bietet ausreichende Eingriffs-Reserve bei Konturfräsen, ohne unnötige Überhänge zu erzeugen. Diese Abmessungen wurden gewählt, um Balance zwischen Stabilität und Zugänglichkeit zu bieten.

Empfehlung: Für wirtschaftliche Serienbearbeitung das hochwertige Werkzeug S520TM von Teknik Makina über Metav Werkzeuge beziehen; bei Detailfragen steht die Metav Beratung per eMail info@metav-werkzeuge.com oder Telefon +49 2822 7131930 zur Verfügung.

Produktmerkmale

• Bezeichnung: Schaftfräser für R390 1704 Wendeplatten
• SKU: S520TM
• Hersteller: Teknik Makina
• GTIN: 4061905146954

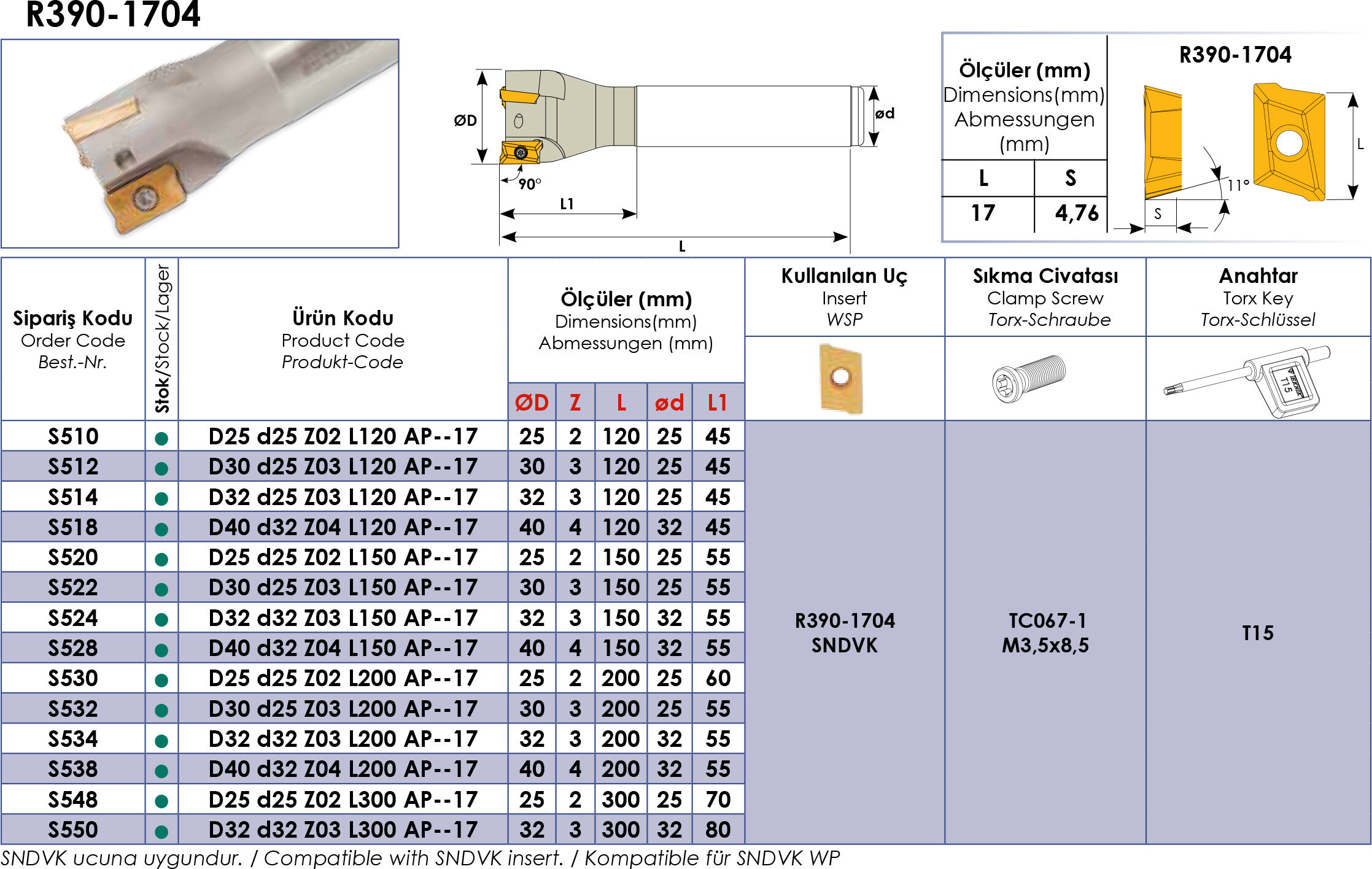

Daten

• Durchmesser: 25 mm
• Gesamtlänge: 150 mm
• Schaftdurchmesser: 25 mm
• Schaftlänge Schneide: 55 mm
• Schneiden: 2
• Schnittwinkel: 90

Besonderheiten

• Kompatibilität: R390-1704 (Sandvik)
• Torx Schlüssel: T15 (Schraubendreheraufnahme)
• Torx Schraube: M3,5x8,5 (Befestigungsschraube)

FAQ

Sind Sandvik Wendeplatten für diesen Fräser geeignet?
Ja, der Schaftfräser S520TM von Teknik Makina ist kompatibel mit R390-1704 Wendeplatten von Sandvik und wurde für diesen Plattentyp ausgelegt.

Wie erfolgt der Wechsel der Wendeplatten?
Der Wechsel wird mit dem Torx Schlüssel T15 vorgenommen; die Wendeplatten werden mit einer M3,5x8,5 Torx Schraube befestigt, wodurch ein schneller und sicherer Plattenwechsel möglich ist.

Welche Vorteile bieten die zwei Schneiden?
Zwei Schneiden sorgen für gleichmäßige Spanabfuhr und verbessern die Oberflächenqualität bei gleichzeitig geringerer Schnittbelastung pro Schneide.

Für welche Bearbeitungsarten eignet sich der Fräser besonders?
Der Fräser eignet sich besonders für Stirn- und Konturbearbeitung mit 90°-Kontaktflächen, wenn präzise Stirnflächen und reproduzierbare Ergebnisse gefordert werden.

Welche Abmessungen sind für die Werkzeugaufnahme relevant?
Wesentlich sind der Schaftdurchmesser 25 mm und die Schaftlänge Schneide 55 mm; diese Maße bestimmen die Stabilität und Eintauchtiefe am Werkzeughalter.
