20mm Schaftfräser für ADMT 1204 Wendeplatten 90° mit M3x7 Torxschraube, 2 Schneiden, 120mm Gesamtlänge - Teknik Makina

Schaftfräser S498TM — Schaftfräser für Wendeplatten ADMT 1204

Der Schaftfräser S498TM ist ein 90°-Fräser für Indexplatten und wurde zur präzisen Bearbeitung mit Walter ADMT 1204 Wendeplatten entwickelt.

• 90°-Schnittwinkel für plan- und stirnseitige Bearbeitung
• Schaftdurchmesser 20 mm für stabile Aufnahme
• Passend für Walter ADMT 1204 Wendeplatten
• 2 Schneiden für ruhigen Lauf und sauberen Spanabfluss

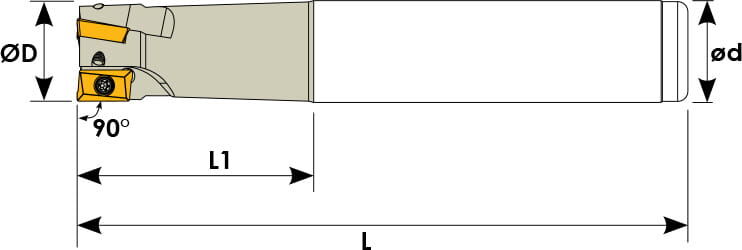

• Gesamtlänge 120 mm, Schneidenlänge 40 mm

Präzise Schnittgeometrie für reproduzierbare Ergebnisse

Die speziell ausgelegte Schnittgeometrie sorgt für konstante Bearbeitungsergebnisse und reduziert Nacharbeit. Durch den 90°-Schnittwinkel eignet sich das Werkzeug besonders für Stirn- und Planfräsen, wobei die zwei Schneiden für einen gleichmäßigen Spanfluss und geringe Vibrationen sorgen. Anwender profitieren von sauberem Oberflächenbild und einer verbesserten Werkzeugstandzeit, da die Schnittkräfte gleichmäßig verteilt werden.

Kompatibilität und sichere Klemmung mit Walter ADMT 1204

Dieses Fräswerkzeug ist ausdrücklich kompatibel mit Walter ADMT 1204 Wendeplatten und ermöglicht so einen schnellen Plattenwechsel mit bewährter Schnittqualität. Die Wendeplatten werden mit einer Torx Schraube M3x7 fixiert; zum Montieren wird ein Torx Schlüssel T8 verwendet. Diese Kombination gewährleistet eine sichere Klemmung und einfache Handhabung bei Instandhaltungsarbeiten oder Werkstattwechseln.

Robuste Ausführung für den täglichen Einsatz

Der massive Schaft mit 20 mm Durchmesser bietet hohe Stabilität in der Aufnahme und minimiert Schwingungen bei längeren Fräswegen. Die Gesamtlänge von 120 mm mit einer Schneidenlänge von 40 mm erlaubt tieferes Eintauchen bei gleichzeitig kontrollierter Spanabfuhr. Die Ausführung mit zwei Schneiden unterstützt ruhigen Lauf und gleichmäßige Schnittkräfte, was sich positiv auf Bearbeitungsqualität und Werkzeugstandzeit auswirkt.

Anwendungsfelder und praktische Hinweise

Das Werkzeug eignet sich für vielseitige Fräsaufgaben, bei denen ein gerader 90°-Schnitt gefragt ist, etwa Plan- und Stirnfräsen an Werkstücken mit mittleren bis hohen Anforderungen an Oberflächenqualität. Beim Einspannen ist auf korrekten Sitz der Walter ADMT 1204 Wendeplatte und das feste Anziehen der Torx Schraube M3x7 mit dem T8 Schlüssel zu achten, um optimale Ergebnisse und Sicherheitsreserven zu gewährleisten.

Wir empfehlen den Schaftfräser von Teknik Makina mit 90°-Schnittwinkel direkt über Metav Werkzeuge zu beziehen; bei Detailfragen steht die Beratung per eMail info@metav-werkzeuge.com oder telefonisch unter +49 2822 7131930 zur Verfügung

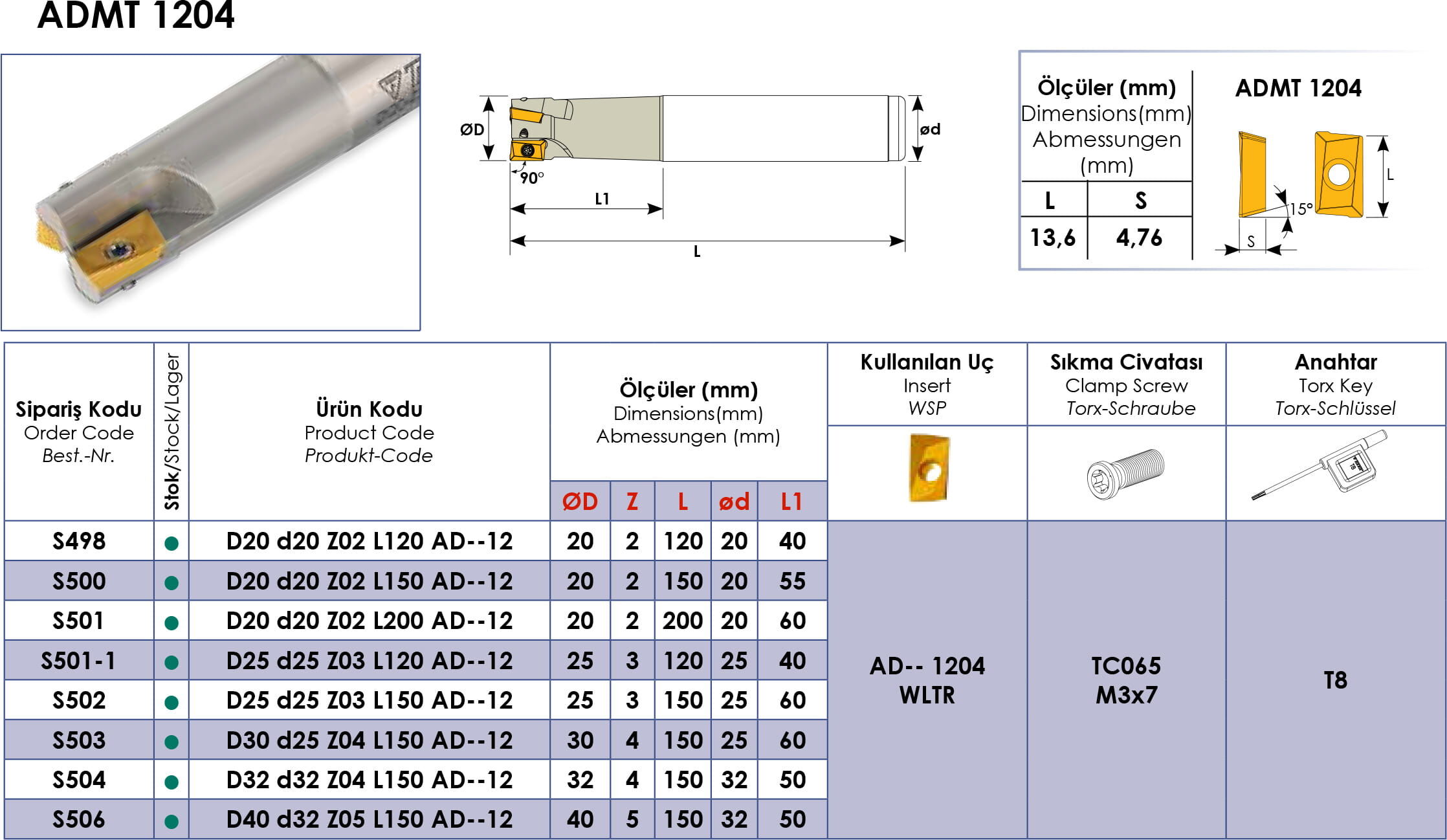

Produktmerkmale

• Artikelnummer: S498TM
• Marke: Teknik Makina
• Bezeichnung: Schaftfräser für ADMT 1204 Wendeplatten

Fakten

• Schaftdurchmesser: 20 mm
• Schneiden: 2
• Schaftlänge Schneide: 40 mm
• Gesamtlänge: 120 mm
• Schnittwinkel: 90°
• Gewicht: 0,275 kg
• Durchmesser: 20 mm

Besonderheiten

• Passend für Wendeplatten Hersteller: Walter (Kompatibilität mit ADMT 1204)
• Wendeplatten: ADMT 1204
• Torx Schraube: M3x7 (Plattenbefestigung)
• Torx Schlüssel: T8 (Montagewerkzeug)
• 90°-Geometrie

FAQ

Welche Wendeplatten passen auf das Werkzeug?
Der Schaftfräser S498TM ist ausgelegt für ADMT 1204 Wendeplatten und wurde für die Nutzung mit Wendeplatten des Herstellers Walter konstruiert.

Wie wird die Wendeplatte sicher befestigt?
Die Wendeplatte wird mit einer Torx Schraube M3x7 verschraubt; zum Anziehen empfiehlt sich ein Torx Schlüssel T8, wie er bei Montagearbeiten üblich ist.

Für welche Fräsaufgaben eignet sich das Werkzeug?
Der Schaftfräser S498TM eignet sich besonders für Plan- und Stirnfräsen mit 90°-Schnittwinkel, wenn reproduzierbare Oberflächen und ruhiger Maschinenlauf gefordert sind.

Wie beeinflussen die zwei Schneiden die Bearbeitung?
Die Auslegung mit zwei Schneiden reduziert Vibrationen, sorgt für gleichmäßigen Spanabfluss und verbessert dadurch Oberflächenqualität sowie Werkzeugstandzeit.

Welche Aufnahme sollte die Maschine haben?
Die Maschine sollte eine Aufnahme für einen Schaftdurchmesser von 20 mm bereitstellen, um stabile Spannverhältnisse und sichere Bearbeitung zu garantieren.

Hersteller: Teknik Makina, Nolu Sokak, No 9, Selcuklu, Türkei, eMail: info@teknik-makina.com / Verantwortlich: Metav Werkzeuge GmbH; Parkring 45; 46446 Emmerich; Germany; +49 2822 7131930; eMail: info@metav-werkzeuge.com
