Klemmhalter CKJN für KNUX Wendeplatten von Teknik Makina

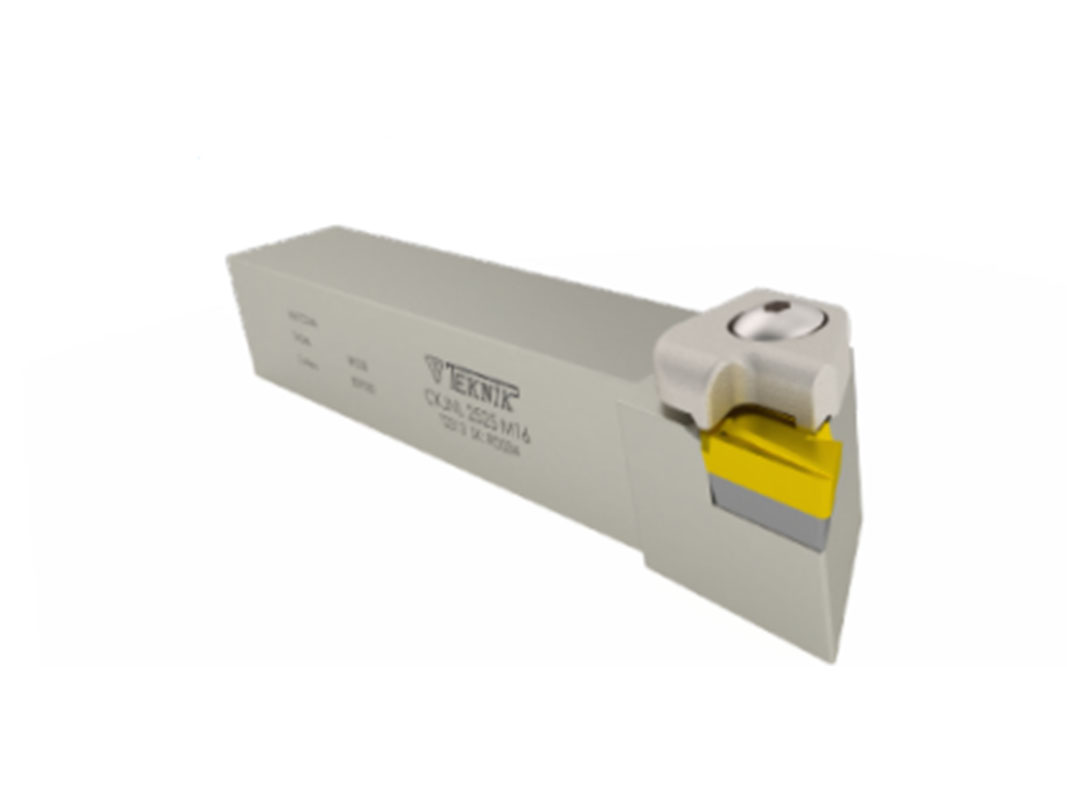

Der Klemmhalter CKJN für KNUX Wendeplatten ist eine robuste Haltevorrichtung für links gerichtete Drehbearbeitung und eignet sich für präzise Serien- und Einzelfertigung.

• Kompatibel mit KNUX 1604 Wendeplatten
• CKJNL 2525 Bauart für stabile Montage
• Gesamtlänge 150 mm für sichere Auflage
• Breite 25 mm und Schneidkopfbreite 30 mm
• Verriegelungsschraube M6 und Inbusschlüssel 3

Präzise Klemmung für konstante Zerspanungsergebnisse

Der Klemmhalter sorgt durch die formstabile Konstruktion und die M6 Verriegelungsschraube für reproduzierbare Spannwerte, die Rüstzeiten reduzieren und Ausschuss minimieren. Die Möglichkeit, KNUX 1604 Wendeplatten sicher zu fixieren, ermöglicht eine konstante Schnittführung, was insbesondere bei wiederkehrenden Serienläufen zu einer gleichbleibenden Bauteilqualität führt. Technische Merkmale wie die Gesamtlänge 150 mm unterstützen stabile Auflageverhältnisse in der Werkzeugaufnahme.

Kompakte Abmessungen für flexible Einsatzmöglichkeiten

Mit einer Breite von 25 mm und einer Gesamthöhe von 25 mm passt die Haltevorrichtung in kompakte Werkzeugträger und erlaubt gleichzeitig eine sichere Klemmung. Die Schneidkopfbreite 30 mm und die definierte Schneidenhöhe 35 mm sorgen dafür, dass die Wendeplatte optimal positioniert wird. Diese Abmessungen machen die Haltevorrichtung zur praktikablen Lösung für Werkstätten, die platzsparende und zuverlässige Werkzeuglösungen benötigen.

Speziell ausgelegt für links gerichtete Drehoperationen

Die Konstruktion mit Schnittwinkel 93° und der angegebenen Schnittrichtung links unterstützt Bearbeitungen, bei denen die Spanabfuhr und Schneideneinbindung auf linkslaufende Vorschubrichtungen optimiert sein müssen. Dadurch lässt sich das Haltewerkzeug gezielt dort einsetzen, wo linke Schnittrichtungen gefragt sind, etwa bei speziellen Profilbearbeitungen oder Umformoperationen, die eine definierte Spanrichtung verlangen.

Einfache Montage und Zubehörintegration

Die Haltevorrichtung ist für die Montage mit der Spannpratze BK028 und der U-Platte TA046 ausgelegt; die U-Platte wird mit Schraube M3x10 befestigt. Die vorhandenen Schnitt- und Befestigungsmaße ermöglichen einen schnellen Aufbau und unkompliziertes Wechseln der Wendeplatten, wodurch Stillstandszeiten am Werkzeug reduziert werden. Ein passender Inbusschlüssel 3 erleichtert die Einstellung und Nachspannung an der Maschine.

Für präzise Links-Drehbearbeitung die Klemmhalter CKJN von Teknik Makina einsetzen und bei METAV Werkzeuge fachliche Beratung per eMail info@metav-werkzeuge.com oder Telefon +49 2822 7131930 anfordern

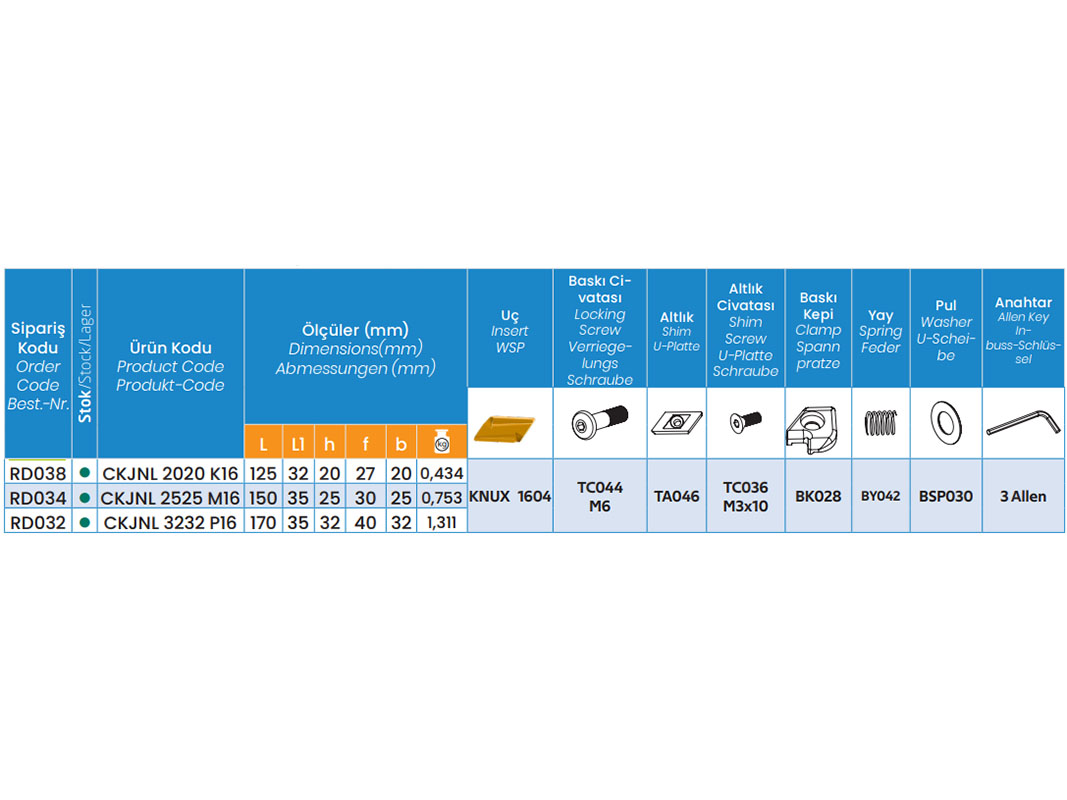

• Bezeichnung: Klemmhalter
• Marke: Teknik Makina
• SKU: RD034TM
• Bezeichnung 2: CKJN für KNUX Wendeplatten
• Bezeichnung Englisch: Turning Holder
• ECLASS: 21181004
• Für Wendeplatten: KNUX 1604

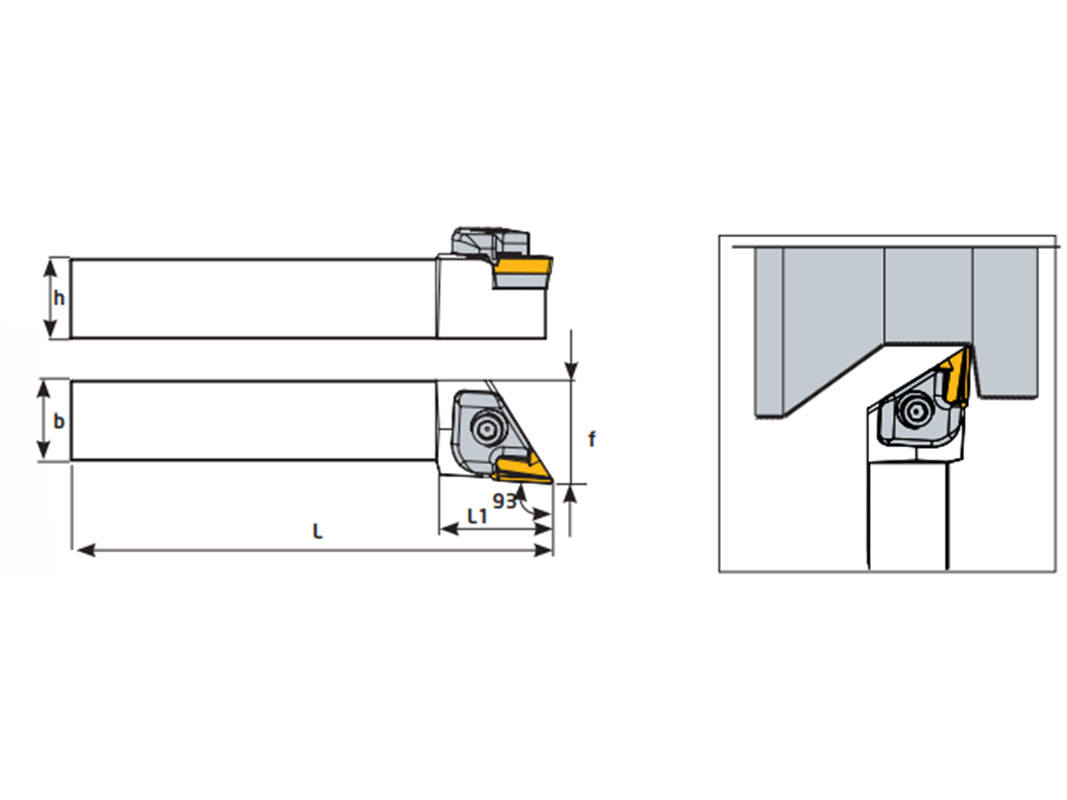

• Gesamtlänge: 150 mm
• Gesamthöhe: 25 mm
• Breite: 25 mm
• Schneidkopfbreite: 30 mm
• Schneidenhöhe: 35 mm
• Schnittwinkel: 93°
• Schnittrichtung: links
• Klemmhalter Bezeichnung ISO: CKJNL 2525
• Klemmhalter Bohrstangen Bezeichnung 2: M16
• Spannpratze: BK028
• U Platte: TA046
• U Platte Schraube: M3x10
• Verriegelungsschraube: M6
• Inbusschlüssel: 3 Allen
• Hersteller Manufacturer: Teknik Makina, Nolu Sokak, No 9, Selcuklu, Türkei, eMail: info@teknik-makina.com
• Verantwortliche Person Responsible Person: Metav Werkzeuge GmbH, Parkring 45, 46446 Emmerich, eMail: info@metav-werkzeuge.com

FAQ

Wie erkenne ich, ob der Klemmhalter CKJN für meine Wendeplatten passt?
Der Klemmhalter CKJN für KNUX Wendeplatten von Teknik Makina ist speziell für Wendeplatten des Typs KNUX 1604 ausgelegt; prüfen Sie die Plattenform und die Schraubengeometrie Ihrer Werkzeugaufnahme, oder kontaktieren Sie METAV Werkzeuge für eine individuelle Kompatibilitätsprüfung per eMail oder Telefon.

Welche Vorteile bietet der Klemmhalter CKJN bei Serienfertigung?
Mit dem Klemmhalter CKJN von Teknik Makina lassen sich durch die stabile M6-Verriegelung und die definierte Gesamtlänge 150 mm wiederholbare Spannverhältnisse erzielen, die Rüstzeiten verkürzen und die Prozesssicherheit in Serienläufen erhöhen.

Ist die Montage des Klemmhalters kompliziert?
Die Montage des Klemmhalters CKJN für KNUX Wendeplatten erfolgt mit der vorgesehenen U-Platte TA046 und der Schraube M3x10; ein Inbusschlüssel 3 wird für Einstellung und Nachspannung verwendet, sodass die Installation in der Regel unkompliziert durchführbar ist.

Kann der Klemmhalter CKJN für linke und rechte Schnittrichtungen verwendet werden?
Der hier beschriebene Klemmhalter CKJN von Teknik Makina ist für die Schnittrichtung links und einen Schnittwinkel von 93° spezifiziert; bei Bedarf an rechts gerichteten Anwendungen empfiehlt METAV Werkzeuge alternative Halterungen oder eine technische Beratung.
