125mm Klemmhalter PSSNL 2020 K12 für SNMG Wendeplatten Innenkühlung linksschneidend - Teknik Makina

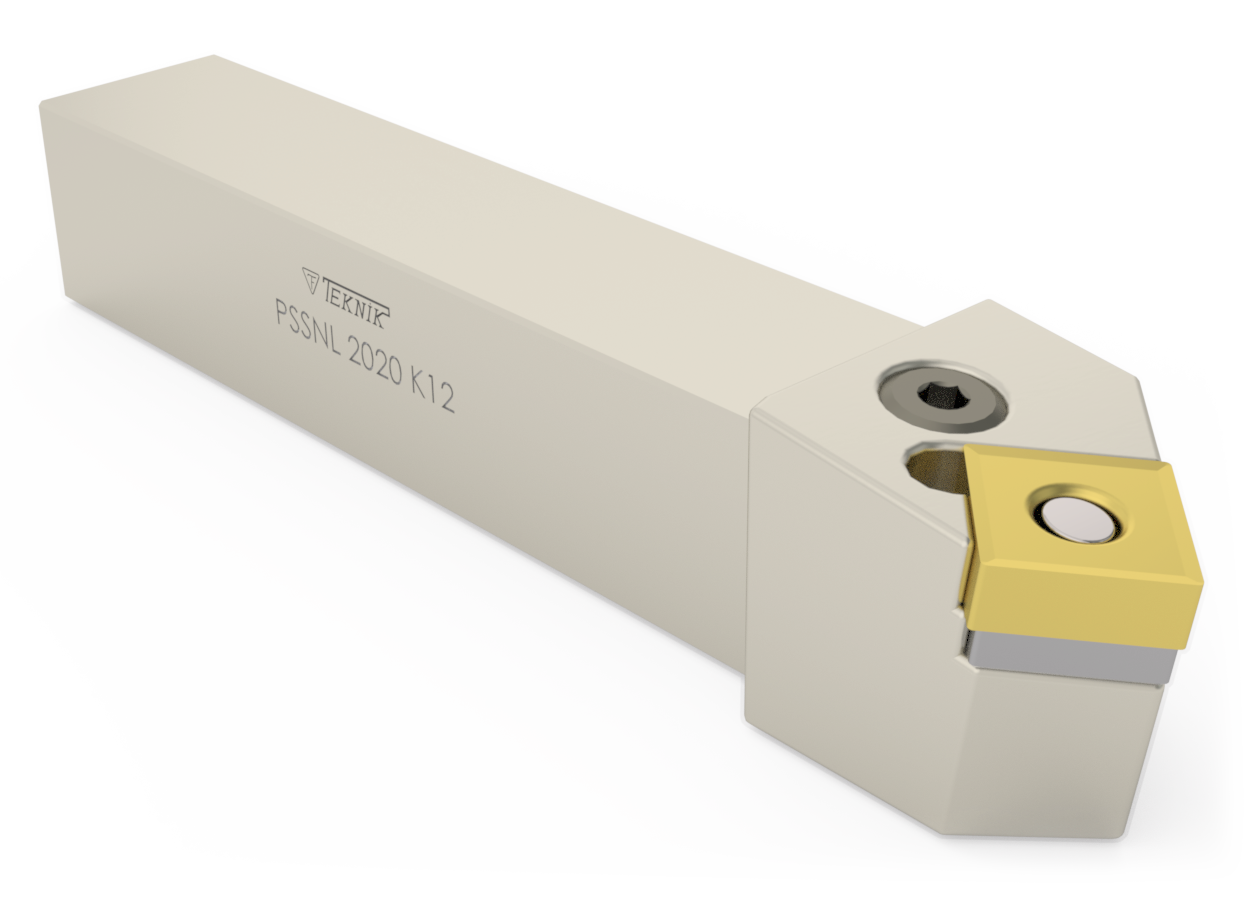

Klemmhalter PSSN für SNMG Wendeplatten — Klemmhalter (PSSNL 2020)

Klemmhalter PSSN für SNMG Wendeplatten eignet sich für links-drehende Dreharbeiten mit SNMG 1204 Wendeplatten und bietet stabile Klemmung bei 45° Schnittwinkel

• PSSNL 2020 Bauform für stabile Spanführung
• Geeignet für SNMG 1204 Wendeplatten
• Links Schneidrichtung, 45° Schnittwinkel
• Schneidenhöhe 30 mm für robuste Schnitte
• Gesamtlänge 125 mm für sichere Aufnahme

Präzision und Stabilität bei Dreharbeiten

Der Klemmhalter wurde als robuste Lösung für indexierte Schneidplatten entwickelt und überzeugt durch eine präzise Klemmung der SNMG 1204 Wendeplatten. Die Bauweise im Format PSSNL 2020 minimiert Vibrationen und sorgt für konstanten Spanabfluss bei anspruchsvollen Schnittbedingungen. Durch den 45° Schnittwinkel lässt sich die Schnittkraft günstig verteilen, was die Werkzeugstandzeit erhöht und die Oberflächenqualität des Werkstücks verbessert.

Montagekomfort und sichere Aufnahme

Die Konstruktion ermöglicht eine einfache Montage auf Aufnahmebohrstangen vom Typ K12, wodurch sich Rüstzeiten reduzieren. Mit einer Gesamtlänge von 125 mm und einer Schneidenhöhe von 30 mm bietet der Halter ausreichend Einspanntiefe für sichere Fixierung und Wiederholgenauigkeit bei Mehrteilarbeiten. Die kompakte Geometrie erlaubt zudem den Einsatz in beengten Aufnahmen, ohne die Stabilität zu beeinträchtigen.

Leistungsstark in linksdrehenden Anwendungen

Speziell für links drehende Werkzeugmaschinen ausgelegt, liefert der Halter konstante Schnittergebnisse bei variierenden Schnittparametern. Die kombinierte Dimensionierung von Klemmhalter Höhe und Schneidkopf Breite sorgt für eine robuste Spannzone, die auch bei mittleren Schnittkräften Formtreue und Maßhaltigkeit unterstützt. Diese Eigenschaft macht den Halter wertvoll für Serienfertigung und Präzisionsdrehteile.

Kompatibilität und praktische Hinweise

Der Halter ist explizit ausgelegt für SNMG 1204 Wendeplatten (Wendeplattentyp SNMG) und entspricht der ISO-Bezeichnung PSSNL 2020, wodurch Kompatibilität mit standardisierten Plattensorten gegeben ist. Die links gerichtete Schneitführung und die angegebene Schnittrichtung erleichtern die Auswahl bei Ersatz- und Ergänzungswerkzeugen. Bei Bedarf an spezifischen Plattenkombinationen oder Halteraufnahmen hilft die technische Beratung von Metav weiter.

Empfehlung: Für präzise, links-drehende Drehoperationen mit SNMG 1204 Wendeplatten empfiehlt Metav den Einsatz dieses Klemmhalters PSSN in PSSNL 2020 Ausführung; bei Rückfragen technische Details per eMail: info@metav-werkzeuge.com oder Telefon: +49 2822 7131930 erfragen

Produktmerkmale

• Artikelnummer: P181TM
• Marke: Teknik Makina
• Bezeichnung: Klemmhalter
• Typ / Ausführung: PSSN für SNMG Wendeplatten
• ISO-Bezeichnung: PSSNL 2020

Fakten

• Klemmhalter Höhe: 20 mm
• Klemmhalter Breite: 20 mm
• Schneidkopf Breite: 25 mm
• Schneidenhöhe: 30 mm
• Gesamtlänge: 125 mm
• Schnittwinkel: 45°
• Gewicht: 0.416 kg

Besonderheiten

• Schnittrichtung: links
• Fur Wendeplatten: SNMG 1204 (Wendeplattentyp)
• Bohrstangen Bezeichnung: K12
• Klemmhalter Bezeichnung ISO: PSSNL 2020

FAQ

Welche Wendeplatten passen auf den Klemmhalter?
Der Klemmhalter PSSN für SNMG Wendeplatten ist ausgelegt für SNMG 1204 Wendeplatten und die ISO-Ausführung PSSNL 2020 gewährleistet passende Aufnahme und stabile Klemmung.

Eignet sich der Halter für linksdrehende Maschinen?
Ja, die Schnittrichtung links und die Konstruktion des Klemmhalters PSSN machen ihn speziell geeignet für links drehende Drehzentren.

Welche Bohrstange wird empfohlen?
Die Aufnahme ist kompatibel mit Bohrstangen der Bezeichnung K12, was eine sichere und präzise Montage ermöglicht.

Welchen Vorteil bringt der 45° Schnittwinkel?
Der 45° Schnittwinkel verteilt Schnittkräfte günstig, reduziert Vibrationen und trägt so zu längerer Werkzeugstandzeit und besserer Oberflächengüte bei.
