Klemmhalter PWLN für WNMG Wendeplatten 95° PWLNR 2020 K08 für WNMG 0804 Innenkühlung rechtsschneidend - Teknik Makina
47,00 €
Produktinformationen "Klemmhalter PWLN für WNMG Wendeplatten 95° PWLNR 2020 K08 für WNMG 0804 Innenkühlung rechtsschneidend - Teknik Makina"
Der Klemmhalter PWLN für WNMG Wendeplatten überzeugt durch stabile Klemmung und universelle Kompatibilität mit WNMG 0804 Wendeschneidplatten sowie durch den präzisen Schnittwinkel 95° und die 20 mm Schaftbreite. Nutzen Sie diese Kombination aus Festigkeit und Genauigkeit für konstante Zerspanungsergebnisse und bestellen Sie direkt über Metav oder fragen Sie unsere technische Beratung bei Bedarf an.

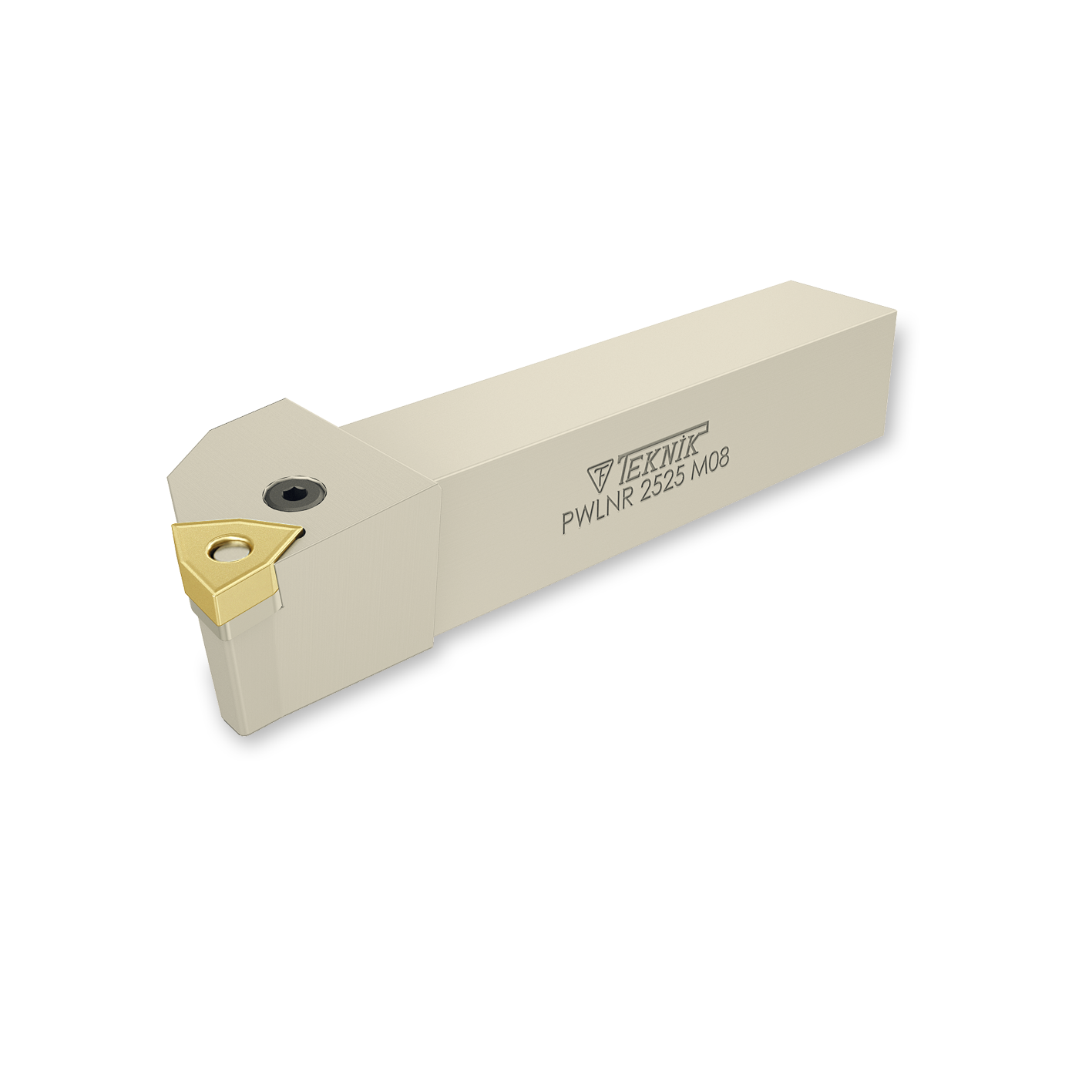

Klemmhalter PWLN für WNMG Wendeplatten — Wendeschneidhalter für Rechtsdrehrichtung
Der Klemmhalter PWLN für WNMG Wendeplatten ist ein rechtsdrehender Wendeschneidhalter mit standardisierter ISO-Aufnahme für präzise Außenbearbeitung und einfache Plattenmontage
- Rechtsdrehend, Schnittwinkel 95°
- Kompatibel mit WNMG 0804 Wendeschneidplatten
- Schaftmaß 20 x 20 mm für stabile Spannkraft
- Gesamtlänge 125 mm für sicheren Spanraum
- Aufnahme PWLNR 2020 für standardisierte Montage
Fördert konstante Genauigkeit durch feste Klemmung
Der Halter nutzt eine präzise Klemmmechanik, die die Wendeschneidplatte sicher hält und so Vibrationen reduziert. Mit der Aufnahme PWLNR 2020 wird eine reproduzierbare Positionierung erreicht, was die Maßhaltigkeit der gedrehten Teile verbessert. Anwender profitieren von gleichbleibender Schnittgeometrie und längeren Standzeiten der Schneidplatten, weil die Kräfte sauber in den Werkstückaufbau geleitet werden.
Erhöht Stabilität dank kompakter Schaftgeometrie
Die kompakte Schaftabmessung von 20 x 20 mm und der verstärkte Schneidkopf mit 25 mm Breite bieten hohe Torsionssteifigkeit. Dadurch lassen sich höhere Schnitttiefen mit kontrollierter Spanabfuhr realisieren, ohne Einbußen bei Oberflächenqualität und Rundlauf. Diese Bauart reduziert Ausschuss und erhöht die Prozesssicherheit bei mittelpräzisen bis präzisen Zerspanungsaufgaben.
Schneller Plattenwechsel und einfache Handhabung
Das Design erlaubt einen schnellen Wechsel der WNMG 0804 Wendeschneidplatten; die standardisierte ISO-Aufnahme vereinfacht die Bestückung am Werkzeugplatz. Die Kombination aus leichter Zugänglichkeit des Klemmschraubensystems und klarer Einbaulage reduziert Rüstzeiten und minimiert Bedienfehler. So bleibt mehr Zeit für Bearbeitungszyklen und weniger Zeit für Umrüstarbeiten.
Für vielseitige Drehoperationen im Werkstattalltag
Der Halter eignet sich für Außenbearbeitung und vielseitige Einstiche bei Rechtsdrehung; der definierte Schnittwinkel 95° unterstützt eine präzise Spanbildung. Anwender in kleinen Werkstätten ebenso wie in Serienfertigung profitieren von einem robusten, leicht austauschbaren System, das mit gängigen Bohrstangen wie K08 kombiniert werden kann.
Für präzise Zerspanung empfehlen wir den Bezug des Klemmhalters PWLN für WNMG Wendeplatten von Teknik Makina über Metav; für technische Details oder Bestellunterstützung kontaktieren Sie bitte info@metav-werkzeuge.com oder +49 2822 7131930
Produktmerkmale
- Artikelnummer: P150TM
- Marke: Teknik Makina
- Bezeichnung: Klemmhalter
- Bezeichnung 2: PWLN für WNMG Wendeplatten
- GTIN: 4061905149894
Zahlen
- Gesamtlänge: 125 mm
- Gewicht: 0.43 kg
- Breite: 20 mm
- Höhe: 20 mm
- Schneidkopfbreite: 25 mm
- Schneidenhöhe: 30 mm
- Schnittwinkel: 95°
Besonderheiten
- Aufnahme: PWLNR 2020 (ISO-Bezeichnung)
- Bohrstangen: K08 (Bohrstangen-Bezeichnung)
- Schnittrichtung: rechts
- Fur Wendeplatten: WNMG 0804 (Wendeschneidplatten-Format)
FAQ
Ist der Halter mit WNMG 0804 Platten kompatibel?
Ja, der Klemmhalter PWLN für WNMG Wendeplatten von Teknik Makina ist speziell für WNMG 0804 Wendeschneidplatten ausgelegt und gewährleistet durch die PWLNR 2020 Aufnahme eine sichere und präzise Befestigung (SKU P150TM).
Welche Schaftmaße hat der Halter?
Der Halter verfügt über ein Schaftmaß von 20 x 20 mm und eine Schneidkopfbreite von 25 mm, wodurch eine hohe Stabilität und gute Kraftübertragung erreicht wird; diese Daten gelten für den Klemmhalter PWLN (Teknik Makina, SKU P150TM).
In welche Richtung erfolgt die Spanrichtung?
Der Halter ist für die Rechtsdrehrichtung ausgelegt; die Schnittrichtung ist als rechts angegeben, was ihn für standardisierte Rechtsdreh-Bearbeitungen qualifiziert.
Welche ISO-Aufnahme wird verwendet?
Die Aufnahme entspricht der ISO-Bezeichnung PWLNR 2020, was eine einfache Montage und Austauschbarkeit mit marktüblichen Haltern ermöglicht; diese Ausführung finden Sie beim Modell P150TM von Teknik Makina.
Für welche Anwendungen ist der Halter geeignet?
Der Halter eignet sich für Außenbearbeitung mit definiertem Schnittwinkel 95° und mittelpräzise bis präzise Drehoperationen; er bietet durch die feste Klemmung konstante Maßhaltigkeit bei Serien- und Einzelteilfertigung.
Hersteller: Teknik Makina, Nolu Sokak, No 9, Selcuklu, Türkei, eMail: info@teknik-makina.com / Verantwortlich: Metav Werkzeuge GmbH; Parkring 45; 46446 Emmerich; Germany; +49 2822 7131930; eMail: info@metav-werkzeuge.com
| Bezeichnung: | Klemmhalter |
|---|---|
| Durchmesser-1: | mm |
| Schnittwinkel: | 95.0 |
