0-1000 mm Magnet-Mess- und Spannprisma-Paar, 100 kg Haltekraft, 0,005 mm, 80×67×96 mm - Metav IndustryLine

Das Magnet-Mess- und Spannprisma-Paar M318.240.1 vereint zuverlässige Haltekraft und feine Messgenauigkeit: 100 kg Magnetkraft und 0,005 mm Genauigkeit sorgen für stabile Fixierung und reproduzierbare Werte. Nutzen Sie die kompakte Bauform 80 x 67 x 96 mm für präzise Winkelaufnahmen. Bestellen Sie das Magnet-Mess- und Spannprisma-Paar M318.240.1 direkt über Metav Werkzeuge oder fragen Sie unsere Beratung bei Bedarf an.

Magnet-Mess- und Spannprisma-Paar M318.240.1

Das Magnet-Mess- und Spannprisma-Paar M318.240.1 ist ein vielseitiges 90°-Prisma zum Messen und Fixieren von Werkstücken mit zuschaltbarer Magnetkraft.

• 90° Einschnittwinkel für präzise Winkelaufnahmen
• Zuschaltbare Magnetkraft 100 kg Haltevermögen
• Genauigkeit 0,005 mm für feine Messungen
• Kompakte Abmessung 80 x 67 x 96 mm
• Parallelität 5 µm für reproduzierbare Resultate

Präzise Fixierung und messbare Genauigkeit für wiederholbare Ergebnisse

Mit dem Magnet-Mess- und Spannprisma-Paar gelingt die sichere Fixierung empfindlicher und robuster Werkstücke gleichermaßen. Die zuschaltbare Magnetkraft von 100 kg ermöglicht ein kontrolliertes Spannen ohne zusätzliche Spannhilfen, wodurch Rutschneigung reduziert und Messwiederholbarkeit erhöht wird. Die angegebene Genauigkeit 0,005 mm unterstützt Anwender in Prüf- und Messaufgaben, bei denen Toleranzen im Mikrometerbereich relevant sind. Durch die hohe Parallelität von 5 µm werden Abweichungen zwischen den Backen minimiert, was die Vergleichbarkeit von Messreihen verbessert.

Flexible Aufnahmen durch durchdachte Kontaktflächen und Winkelgeometrie

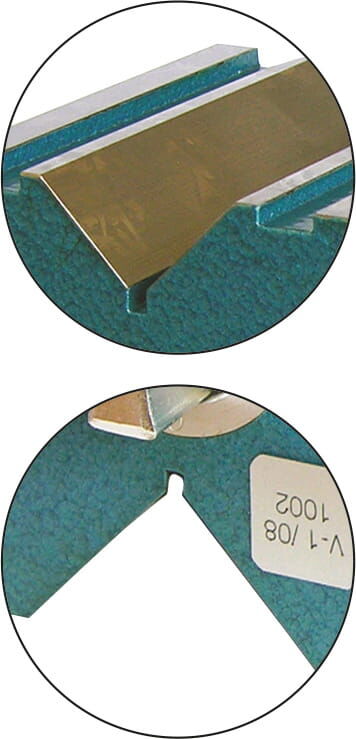

Die Konstruktion mit 90° Einschnittwinkel, seitlicher Anschlagfläche und einer Stirnseite mit zuschaltbarer Magnetfunktion erlaubt verschiedene Werkstücklagen und einfache Positionierung. Anwender profitieren von schnellen Umrüstungen zwischen Innen- und Außenaufnahmen sowie von präzisen Referenzpunkten für Winkelmessungen. Diese Eigenschaften reduzieren Rüstzeiten und erhöhen die Effizienz bei wiederkehrenden Messabläufen in Fertigung und Montage.

Kompakte Bauform für Werkstatt und Prüfraum mit hoher Tragfähigkeit

Die Baugröße 80 x 67 x 96 mm kombiniert geringe Stellfläche mit ausreichender Masse für stabile Auflage. Trotz des kompakten Formats trägt das Prisma ein Werkstück zuverlässig dank der 100 kg Haltefähigkeit, was es für den Einsatz an Messmaschinen, Prüfständen und in Vorrichtungen praxistauglich macht. Das moderate Gewicht von 3,7 kg erleichtert das Handling, ohne die notwendige Steifigkeit für reproduzierbare Messergebnisse zu opfern.

Zielgruppenorientierte Anwendung in Produktion und Qualitätssicherung

Entwickelt für Anwender in Maschinenbau, Vorrichtungsbau, Feinmechanik und Messlaboren, bietet das Spannprisma klare Vorteile bei Serienprüfungen und Einzelmessungen. Die Kombination aus sicherer Fixierung und hoher Genauigkeit macht das Produkt besonders geeignet für die Kontrolle von Bauteilen, Winkelvermessung und als Aufbauelement in Prüfständen. Werkstätten profitieren von der unkomplizierten Integration in bestehende Messprozesse und von der Robustheit im täglichen Einsatz.

Als Empfehlung: Vertrauen Sie auf die Haltekraft und Präzision des Magnet-Mess- und Spannprisma-Paar M318.240.1 von Metav IndustryLine und beziehen Sie das Produkt direkt über Metav Werkzeuge per E‑Mail info@metav-werkzeuge.com oder Telefon +49 2822 7131930

Technische Daten

• Artikelnummer: M318.240.1
• Marke: Metav IndustryLine
• Bezeichnung: Magnet-Mess- und Spannprisma-Paar I L x B x H 80 x 67 x 96 mm, 100 kg, 0,005 mm
• GTIN: 4054469128276

Daten

• Abmessung: 80 x 67 x 96 mm
• Gewicht: 3,7 kg
• Genauigkeit: 0,005 mm
• Magnetkraft: 100 kg
• Parallelität: 5 µm
• Zolltarifnummer: 90172039

Besonderheiten

• 90° Einschnittwinkel
• seitliche Anschlagfläche
• Stirnseite mit zuschaltbarer Magnetkraft
• Kategorie: Winkelmessgeräte

FAQ

Wie genau ist das Magnet-Mess- und Spannprisma-Paar M318.240.1?
Das Magnet-Mess- und Spannprisma-Paar M318.240.1 erreicht eine Genauigkeit von 0,005 mm, wodurch es sich für präzise Winkel- und Bauteilmessungen in Prüf- und Fertigungsumgebungen eignet.

Welche Halteleistung bietet das Prisma?
Die zuschaltbare Magnetfunktion des Prismas liefert eine Halteleistung von 100 kg, was eine sichere Fixierung der meisten Werkstücke in Werkstatt und Prüffeld ermöglicht.

Für welche Anwendungen ist das Spannprisma besonders geeignet?
Das Spannprisma von Metav IndustryLine eignet sich insbesondere für Winkelmessungen, Vorrichtungsaufnahmen und die wiederholbare Fixierung empfindlicher sowie schwerer Bauteile in Produktion und Qualitätssicherung.

Welche Abmessungen und welches Gewicht hat das Produkt?
Die kompakte Bauform misst 80 x 67 x 96 mm bei einem Gewicht von 3,7 kg und bietet dadurch eine platzsparende Lösung mit ausreichender Stabilität.

Gibt es Hinweise zur Handhabung bei wiederholten Messungen?
Um konstante Messbedingungen zu gewährleisten, empfiehlt sich die Nutzung der seitlichen Anschlagfläche und das kontrollierte Ein- und Ausschalten der Magnetkraft; so bleiben Wiederholmessungen reproduzierbar.

Hersteller: Metav Werkzeuge GmbH; Parkring 45; 46446 Emmerich; Germany; +49 2822 7131930; info@metav-werkzeuge.com
