500 µ AA Oberflächenvergleichplatte, 6‑tlg., Ra 500–16 µm, Satz mit 16–500 u AA - Metav IndustryLine

Die Kombination aus sechs präzisen Referenzflächen und praxisgerechten Ra‑Stufen macht die Vergleichplatte zu einem verlässlichen Werkzeug für die Prozesskontrolle beim Horizontal‑Fräsen; die klar abgestuften Ra‑Werte ermöglichen schnelle Qualitätsentscheidungen direkt an der Maschine. Bestellen Sie die Oberflächenvergleichplatte direkt über Metav Werkzeuge oder fragen Sie unsere Beratung bei Bedarf an.

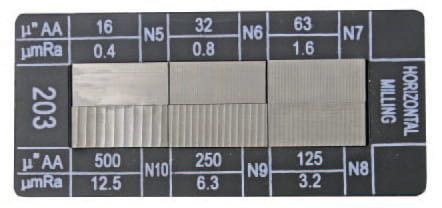

Oberflächenvergleichplatte "Horizontal-Fräsen", 6-tlg. 16, 32, 63, 125, 250 und 500 u AA

Die Oberflächenvergleichplatte "Horizontal‑Fräsen" ist ein sechsteiliges Set zur schnellen Vergleichsprüfung von Oberflächenrauheit bei Fräsprozessen.

• Sechs Referenzrauhigkeiten für praxisnahe Kontrollen
• Kompaktes Set für Labor und Werkstatt
• Konzipiert für Horizontal‑Fräsen
• Leichtes Gesamtgewicht für einfache Handhabung
• Ra‑Werte von 500 bis 16 u AA für feine Abstufung

Präzise Vergleichsprüfung für Produktionsprozesse

Die Oberflächenvergleichplatte dient als sofort verfügbare Referenz für die visuelle und taktile Beurteilung von Werkstückoberflächen. Mit den in der Platte abgebildeten Ra‑Werten lassen sich Oberflächen schnell einordnen und Abweichungen vom Soll sichtbar machen, ohne jedes Mal auf ein Messgerät zurückgreifen zu müssen. Die klar abgestuften Rauheitsstufen unterstützen standardisierte Prüfabläufe und reduzieren damit Nacharbeit und Ausschuss.

Kompakter Satzaufbau und einfache Handhabung

Das Set besteht aus sechs Vergleichsflächen, die zusammen ein leichtes Gesamtgewicht bieten und sich einfach transportieren und lagern lassen. Die Ausführung als Satz ermöglicht den direkten Vergleich mehrerer Bearbeitungsparameter und erleichtert Stichprobenprüfungen auf der Werkbank oder im Prüfplatz. Dadurch werden Prüfzeiten reduziert und die Prozesssicherheit erhöht.

Direkt einsetzbar beim Horizontal‑Fräsen und in der Qualitätskontrolle

Entwickelt für den Einsatz beim Horizontal‑Fräsen, richtet sich das Produkt an Fertigungsbetriebe, Werkzeugbau und Qualitätsabteilungen, die schnelle Entscheidungen an der Maschine treffen müssen. Das Set ergänzt Messgeräte, indem es einen schnellen visuellen Standard bereitstellt und so die Kommunikation zwischen Fertigung und Qualitätssicherung vereinfacht.

Einsatzhinweise und Kombination mit Messtechnik

Die Vergleichplatte ist primär für die Vergleichsprüfung gedacht; für belastbare, dokumentierte Messreihen empfiehlt sich die Kombination mit einem Profilometer oder Rauheitsmesser. Regelmäßiger Abgleich der Referenzflächen mit geprüften Messmitteln sorgt für reproduzierbare Ergebnisse und langfristige Prozessstabilität.

Empfohlen: Die Metav IndustryLine Oberflächenvergleichplatte für effiziente Produktionskontrolle − bei Fragen zur Anwendung oder zur Auswahl passender Prüfmittel erreichen Sie Metav Werkzeuge per eMail info@metav-werkzeuge.com oder telefonisch +49 2822 7131930

Produktmerkmale

• Artikelnummer: M318.036.2
• Marke: Metav IndustryLine
• Bezeichnung: Oberflächenvergleichplatte "Horizontal-Fräsen", 6-tlg. 16, 32, 63, 125, 250 und 500 u AA
• GTIN: 4054469146287
• Zolltarifnummer: 90173000
• Stück pro Satz: 6
• Gewicht: 0,2 kg

Fakten

• Ra‑Angaben (AA): 500/250/125/63/32/16
• Ra in µm (ra_m): 12,5/6,3/3,2/1,6/0,8/0,4
• Satzlieferung: 6 Teile

Besonderheiten

• Einsatzbereich: Horizontal‑Fräsen
• Kategorie: Messstifte; Lehren
• Zweck: Vergleichsprüfung der Oberflächenbeschaffenheit
• Ra: Mittlere Rauheit in µm, abgestufte Referenzwerte zur visuellen und taktilen Beurteilung

FAQ

Was ist im Lieferumfang enthalten?
Das Set wird als Oberflächenvergleichplatte von Metav IndustryLine geliefert und enthält sechs Referenzplatten mit den Ra‑Stufen 500, 250, 125, 63, 32 und 16 u AA (Artikelnummer M318.036.2).

Für welche Anwendungen ist die Vergleichplatte geeignet?
Die Platte ist speziell für den Einsatz beim Horizontal‑Fräsen und für schnelle Vergleichsprüfungen in Fertigung und Qualitätskontrolle konzipiert.

Kann die Vergleichplatte Messgeräte ersetzen?
Die Platte ersetzt keine normgerechte Messtechnik, bietet aber eine schnelle Vergleichsprüfung für Routinekontrollen; für dokumentierte Messwerte sollte ein Profilometer eingesetzt werden.

Wie wird die Platte gelagert und gepflegt?
Die Platten sollten trocken und geschützt vor mechanischer Beschädigung gelagert werden; regelmäßige visuelle Kontrollen sichern die Vergleichbarkeit der Referenzflächen.

Für wen ist das Produkt gedacht?
Die Oberflächenvergleichplatte richtet sich an Fertigungsbetriebe, Prüflabore und Werkstätten, die schnelle und konsistente Oberflächenbewertungen benötigen.
